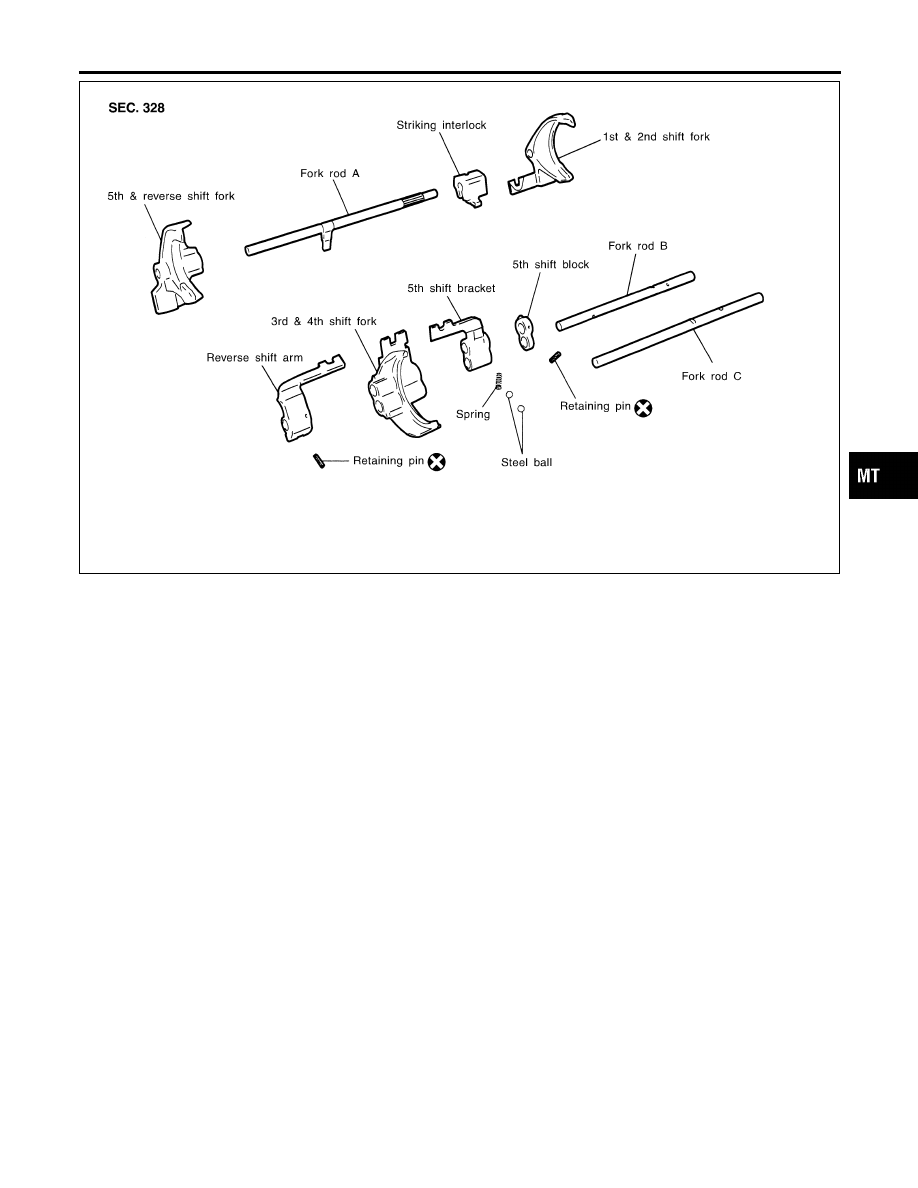

FMT082

DISASSEMBLY AND ASSEMBLY

NMMT0059

Remove/install the retaining pins for this operation.

INSPECTION

NMMT0060

Check the working surfaces of each shift fork and fork rod for
excessive wear, abrasion, bend or any other damage. Also check
the spring for permanent set. When such abnormality is found,
replace the faulty part.

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Shift Fork and Fork Rod (Cont’d)

MT-41

General Specifications

NMMT0016

Applied model

SR20DET

2WD

Transmission

FS6R92A

Number of speed

6

Shift pattern

JMT062E

Synchromesh type

Warner

Gear ratio

Number of teeth

Mainshaft

Counter shaft

Drive

—

28

33

1st

3.626

40

13

2nd

2.200

28

15

3rd

1.541

34

26

4th

1.213

35

34

5th

1.000

—

—

6th

0.767

28

43

Reverse

3.437

35

12

Reverse idler gear

23

Oil capacity



(US pt, Imp pt)

1.8 (3-7/8, 3-1/8)

Remarks

1st, 2nd & 3rd triple cone type synchronizer

Gear End Play and Oil Clearance

NMMT0017

Unit: mm (in)

Gear

End play

Oil clearance

1st main gear

0.15 - 0.40 (0.0059 - 0.0157)

0.015 - 0.066 (0.0006 - 0.0026)

2nd main gear

0.10 - 0.45 (0.0039 - 0.0177)

0.015 - 0.066 (0.0006 - 0.0026)

3rd counter gear

0.10 - 0.35 (0.0039 - 0.0138)

0.015 - 0.068 (0.0006 - 0.0027)

4th counter gear

0.10 - 0.35 (0.0039 - 0.0138)

0.065 - 0.115 (0.0026 - 0.0045)

6th counter gear

0.10 - 0.40 (0.0039 - 0.0157)

0.015 - 0.068 (0.0006 - 0.0027)

Reverse main gear

0.10 - 0.45 (0.0039 - 0.0177)

0.015 - 0.066 (0.0006 - 0.0026)

Reverse idler gear

0.20 - 0.45 (0.0079 - 0.0177)

0.040 - 0.082 (0.0016 - 0.0032)

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

MT-42

Clearance Between Baulk Ring and Gear

NMMT0018

Unit: mm (in)

Gear

Standard

1st, 2nd & 3rd (triple)

0.88 - 1.72 (0.0346 - 0.0677)

4th & 5th (single)

0.80 - 1.60 (0.0315 - 0.0630)

6th & Rev (single)

0.88 - 1.52 (0.0346 - 0.0598)

Available Snap Ring

NMMT0020

MAIN DRIVE GEAR SNAP RING

NMMT0020S01

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

1.95 (0.0768)

32204-89F01

0

2.10 (0.0827)

32204-89F04

3

2.00 (0.0787)

32204-89F02

1

2.15 (0.0846)

32204-89F05

4

2.05 (0.0807)

32204-89F03

2

2.20 (0.0866)

32204-89F06

5

*: Always check with the Parts Department for the latest parts information.

COUNTER FRONT BEARING SNAP RING

NMMT0020S02

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

2.05 (0.0807)

32215-89F00

1

2.20 (0.0866)

32215-89F03

4

2.10 (0.0827)

32215-89F01

2

2.25 (0.0886)

32215-89F04

5

2.15 (0.0846)

32215-89F02

3

2.30 (0.0906)

32215-89F05

6

*: Always check with the Parts Department for the latest parts information.

4TH COUNTER GEAR FRONT SNAP RING

NMMT0020S03

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

3.75 (0.1476)

32414-89F00

A

3.95 (0.1555)

32414-89F04

E

3.80 (0.1496)

32414-89F01

B

4.00 (0.1575)

32414-89F05

F

3.85 (0.1516)

32414-89F02

C

4.05 (0.1594)

32414-89F06

G

3.90 (0.1535)

32414-89F03

D

4.10 (0.1614)

32414-89F07

H

*: Always check with the Parts Department for the latest parts information.

COUNTER DRIVE GEAR SNAP RING

NMMT0020S04

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

1.80 (0.0709)

32215-89F06

A

1.95 (0.0768)

32215-89F09

D

1.85 (0.0728)

32215-89F07

B

2.00 (0.0787)

32215-89F10

E

1.90 (0.0748)

32215-89F08

C

2.05 (0.0807)

32215-89F11

F

*: Always check with the Parts Department for the latest parts information.

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Clearance Between Baulk Ring and Gear

MT-43

5TH & REVERSE SYNCHRONIZER HUB SNAP RING

NMMT0020S05

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

1.80 (0.0709)

32215-89F06

A

1.95 (0.0768)

32215-89F09

D

1.85 (0.0728)

32215-89F07

B

2.00 (0.0787)

32215-89F10

E

1.90 (0.0748)

32215-89F08

C

2.05 (0.0807)

32215-89F11

F

*: Always check with the Parts Department for the latest parts information.

6TH MAIN GEAR REAR SNAP RING

NMMT0020S06

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

2.67 (0.1051)

32204-89F11

A

3.03 (0.1193)

32204-89F17

G

2.73 (0.1075)

32204-89F12

B

3.09 (0.1217)

32204-89F18

H

2.79 (0.1098)

32204-89F13

C

3.15 (0.1240)

32204-89F19

J

2.85 (0.1122)

32204-89F14

D

3.21 (0.1264)

32204-89F20

K

2.91 (0.1146)

32204-89F15

E

3.27 (0.1287)

32204-89F21

L

2.97 (0.1169)

32204-89F16

F

—

—

*: Always check with the Parts Department for the latest parts information.

6TH SYNCHRONIZER HUB SNAP RING

NMMT0020S07

Unit: mm (in)

Allowable clearance

0 - 0.1 (0 - 0.004)

Thickness

Part number*

Discrimination mark

Thickness

Part number*

Discrimination mark

2.80 (0.1102)

32236-89F01

A

2.95 (0.1161)

32236-89F04

D

2.85 (0.1122)

32236-89F02

B

3.00 (0.1181)

32236-89F05

E

2.90 (0.1142)

32236-89F03

C

3.05 (0.1201)

32236-89F06

F

*: Always check with the Parts Department for the latest parts information.

SERVICE DATA AND SPECIFICATIONS (SDS)

Available Snap Ring (Cont’d)

MT-44
