Nissan Silvia. Manual - part 282

Maintenance of Lubricant Quantity in
Compressor

NMHA0095

The lubricant in the compressor circulates through the system with
the refrigerant. Add lubricant to compressor when replacing any
component or after a large gas leakage. It is important to maintain
the specified amount. If lubricant quantity is not maintained
properly, the following malfunctions may result:

I

Lack of lubricant: May lead to a seized compressor

I

Excessive lubricant: Inadequate cooling (thermal exchange
interference)

LUBRICANT

NMHA0095S01

Name: Nissan A/C System Oil Type R
Part number: KLH00-PAGR0

CHECKING AND ADJUSTING

NMHA0095S02

Adjust the lubricant quantity according to the test group shown
below.

1

LUBRICANT RETURN OPERATION

Can lubricant return operation be performed?

I

A/C system works properly.

I

There is no evidence of a large amount of lubricant leakage.

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

PERFORM LUBRICANT RETURN OPERATION, PROCEEDING AS FOLLOWS

1. Start engine, and set the following conditions:

Test condition
Engine speed: Idling to 1,200 rpm
A/C or AUTO switch: ON
Blower speed: Max. position
Temp. control: Optional [Set so that intake air temperature is 25 to 30°C (77 to 86°F).]

2. Perform lubricant return operation for about 10 minutes.
3. Stop engine.

CAUTION:

If excessive lubricant leakage is noted, do not perform the lubricant return operation.

©

GO TO 3.

3

CHECK COMPRESSOR

Should the compressor be replaced?

Yes or No

Yes

©

GO TO HA-80.

No

©

GO TO 4.

4

CHECK ANY PART

Is there any part to be replaced? (Evaporator, condenser, liquid tank or in case there is evidence of a large amount of
lubricant leakage.)

Yes or No

Yes

©

GO TO HA-80.

No

©

Carry out the A/C performance test.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor

HA-79

Lubricant Adjusting Procedure for Components
Replacement Except Compressor

NMHA0095S0201

After replacing any of the following major components, add the
correct amount of lubricant to the system.
Amount of lubricant to be added

Part replaced

Lubricant to be added to

system

Remarks

Amount of lubricant

m



(US fl oz, Imp fl oz)

Evaporator

75 (2.5, 2.6)

—

Condenser

35 (1.2, 1.2)

—

Liquid tank

10 (0.3, 0.4)

Add if compressor is not

replaced. *1

In case of refrigerant
leak

30 (1.0, 1.1)

Large leak

—

Small leak *2

*1:

If compressor is replaced, addition of lubricant is included in the table.

*2:

If refrigerant leak is small, no addition of lubricant is needed.

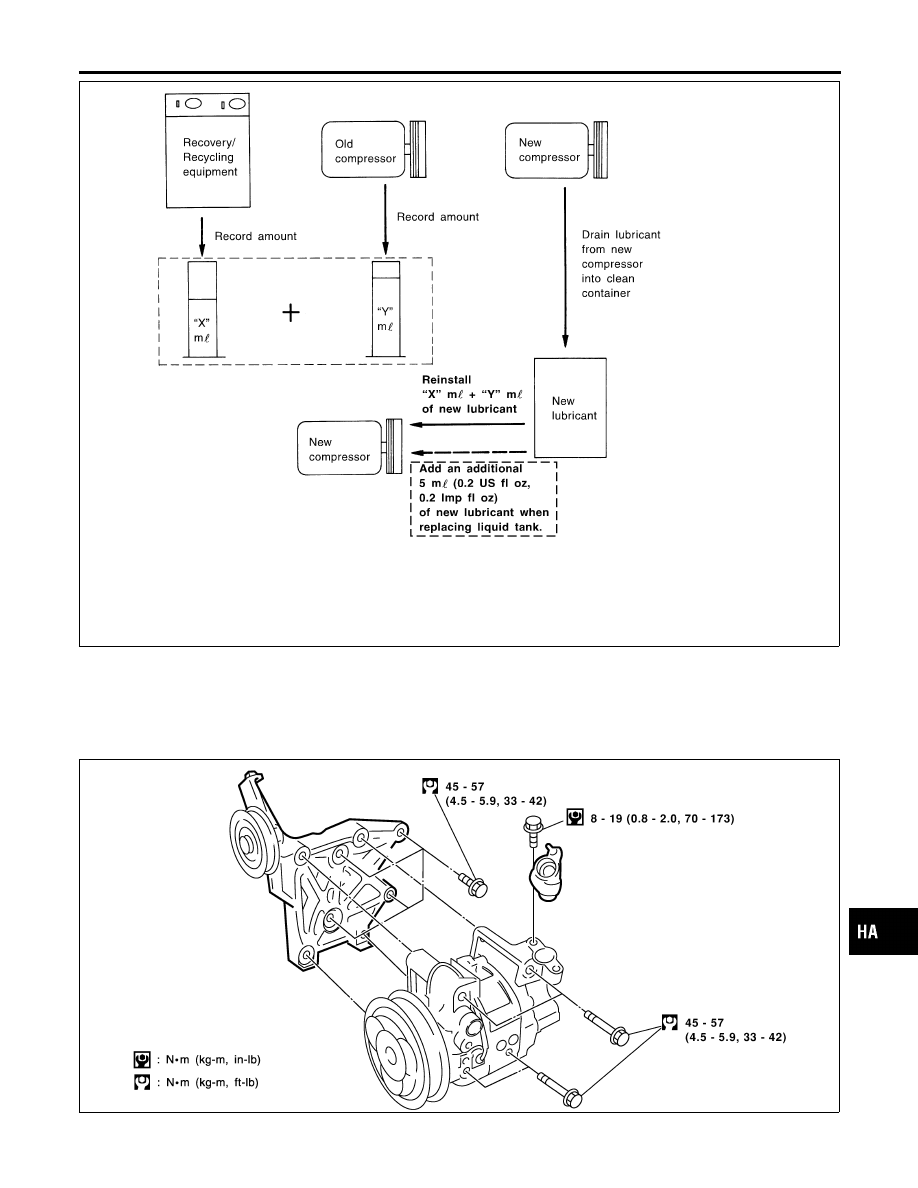

Lubricant Adjustment Procedure for Compressor
Replacement

NMHA0095S0202

1.

Discharge refrigerant into the refrigerant recovery/recycling
equipment. Measure lubricant discharged into the recovery/
recycling equipment.

2.

Drain the lubricant from the “old” (removed) compressor into a
graduated container and recover the amount of lubricant
drained.

3.

Drain the lubricant from the “new” compressor into a separate,
clean container.

4.

Measure an amount of new lubricant installed equal to amount
drained from “old” compressor. Add this lubricant to “new” com-
pressor through the suction port opening.

5.

Measure an amount of new lubricant equal to the amount
recovered during discharging. Add this lubricant to “new” com-
pressor through the suction port opening.

6.

If the liquid tank also needs to be replaced, add an additional
5 m



(0.2 Imp fl oz) of lubricant at this time.

Do not add this 5 m



(0.2 Imp fl oz) of lubricant if only replac-

ing the compressor.

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-80

RHA065DJ

Compressor

REMOVAL AND INSTALLATION

NMHA0287

ZHA073H

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-81

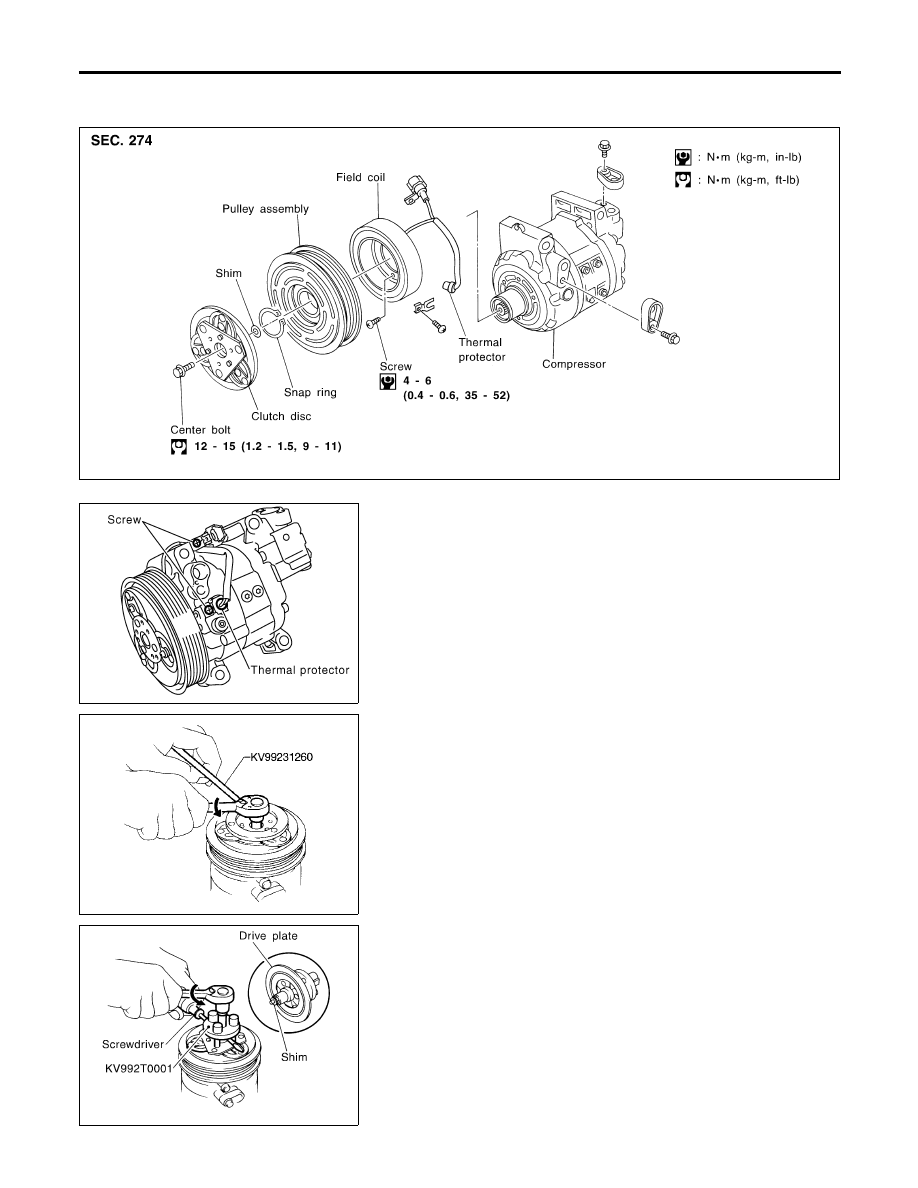

Compressor Clutch — DKV-11G (ZEXEL make)

OVERHAUL

NMHA0280

RHA668H

RHA669H

REMOVAL

NMHA0281

I

Remove the two screws holding the connector bracket, ther-
mal protector to the compressor.

SHA097EA

I

When removing center bolt, hold clutch disc with clutch disc
wrench.

ZHA093H

I

Remove the drive plate using the clutch disc puller.
Insert holder’s three pins into the drive plate. Rotate the holder
clockwise to hook it onto the plate. Tighten the center bolt to
remove the drive plate.
While tightening the center bolt, insert a screwdriver between
two of the pins (as shown in the figure) to prevent rotation.
After removing the drive plate, remove the shims from either
the drive shaft or the drive plate.

SERVICE PROCEDURE

Compressor Clutch — DKV-11G (ZEXEL make)

HA-82
