Nissan Silvia. Manual - part 279

3

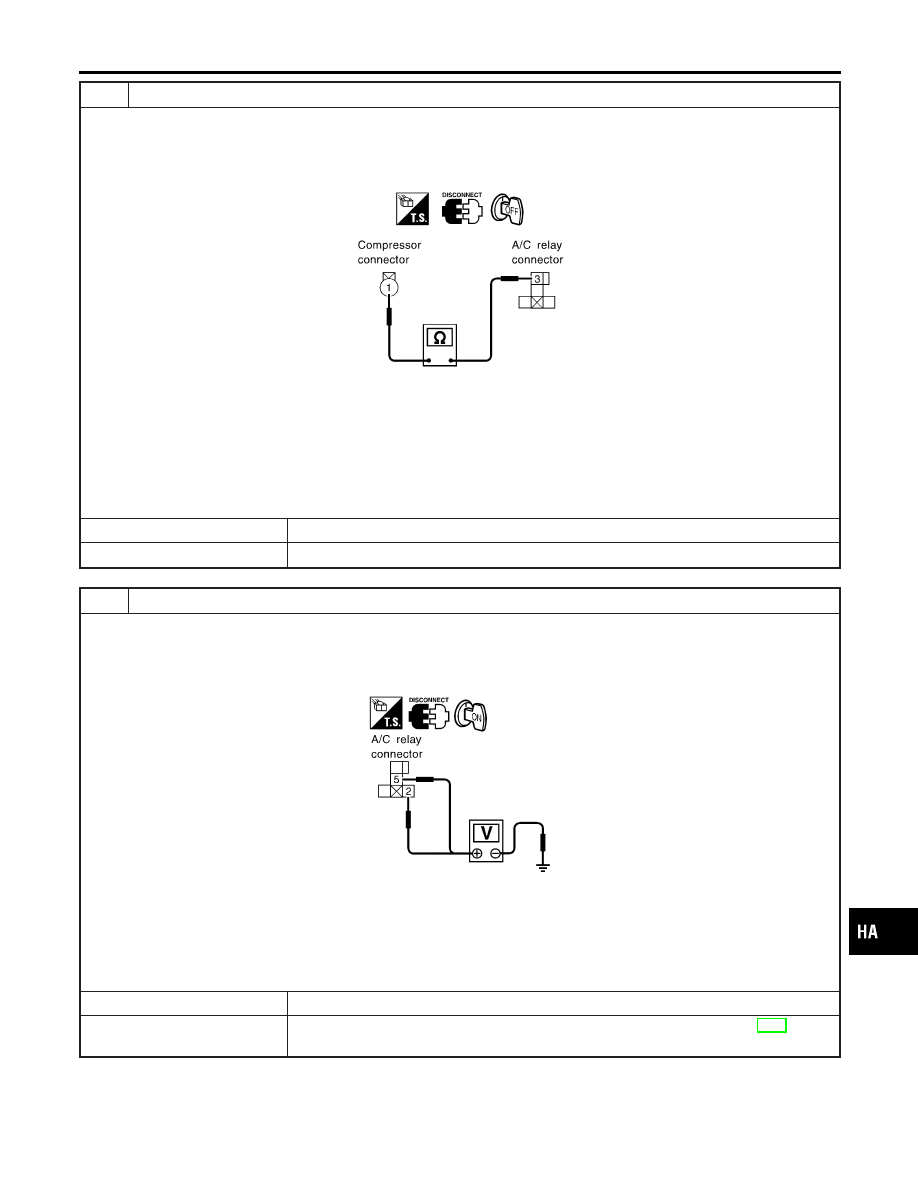

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND COMPRESSOR

Check circuit continuity between A/C relay harness connector E5 terminal No. 3 (L/R) and compressor harness connector
F21 terminal No. 1 (L/R).

ZHA058H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 4.

NG

©

Repair harness or connector.

4

CHECK POWER SUPPLY FOR A/C RELAY

Disconnect A/C relay.
Are there approx. 12 volts between A/C relay harness connector E5 terminal No. 2 (L/OR), 5 (G/B) and body ground?

ZHA059H

Yes or No

Yes

©

GO TO 5.

No

©

Check power supply circuit and 10A (No. 19, 66) fuse at fuse block. Refer to EL-8,
“Wiring Diagram — POWER —”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-67

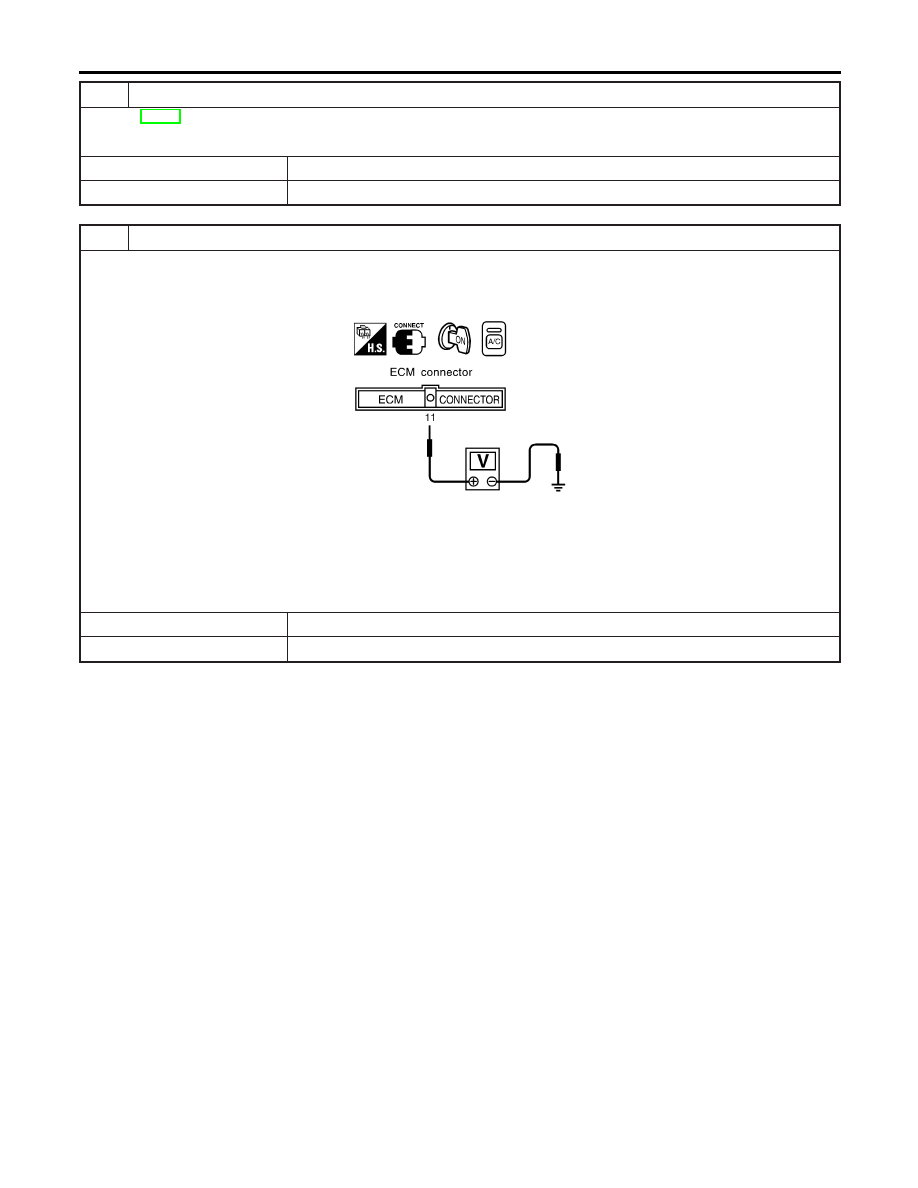

5

CHECK A/C RELAY AFTER DISCONNECTING IT

Refer to HA-75.

OK or NG

OK

©

Reconnect A/C relay. GO TO 6.

NG

©

Replace A/C relay.

6

CHECK COIL SIDE CIRCUIT OF A/C RELAY

Are there approx. 12 volts between ECM harness connector F1 terminal No. 11 (G) and body ground?

ZHA060H

Yes or No

Yes

©

GO TO 8.

No

©

Disconnect A/C relay. Disconnect ECM harness connector. GO TO 7.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-68

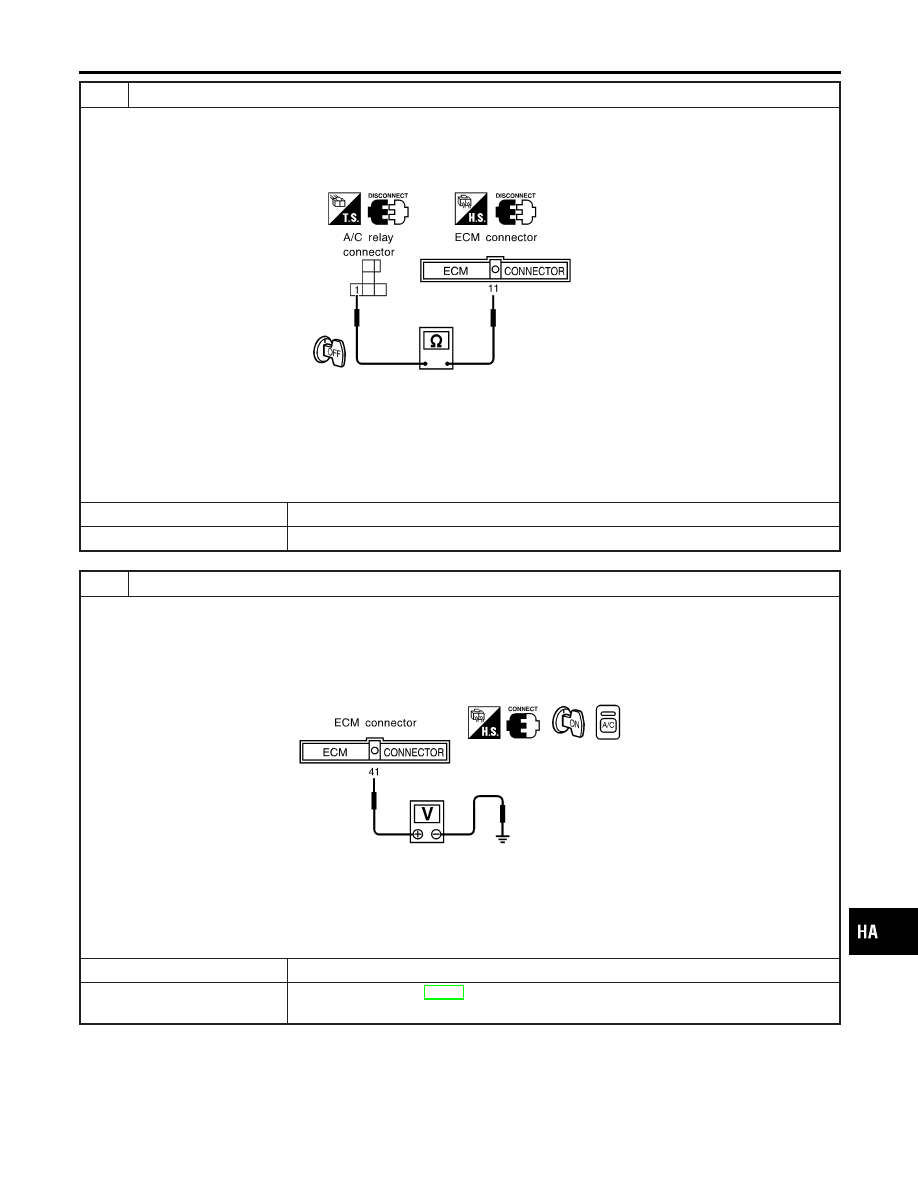

7

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND ECM

Check circuit continuity between A/C relay harness connector E5 terminal No. 1 (G) and ECM harness connector F1 termi-
nal No. 11 (G).

ZHA061H

Continuity should exist.

OK or NG

OK

©

Check harness for short.

NG

©

Repair harness or connector.

8

CHECK VOLTAGE FOR ECM

Are there approx. 12 volts between ECM harness connector F1 terminal No. 41 (L/B) and body ground?

ZHA062H

Yes or No

Yes

©

GO TO 9.

No

©

Check ECM. Refer to EC-76, “Description”.
Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-69

9

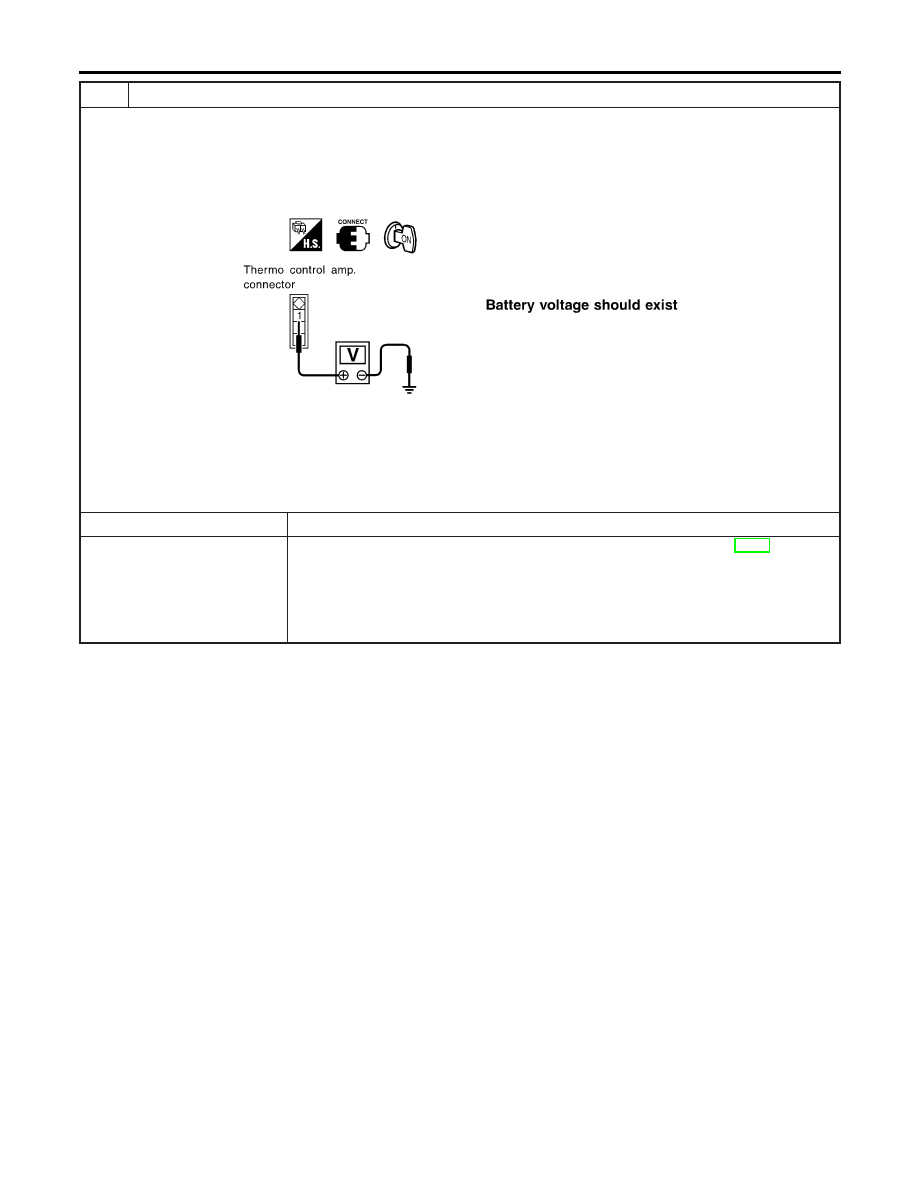

CHECK POWER SUPPLY FOR THERMO CONTROL AMP.

Are there approx. 12 volts between thermo control amp. harness connector M49 terminal No. 1 (L/OR) and body ground?

ZHA063H

Yes or No

Yes

©

GO TO 10.

No

©

Check power supply circuit and 10A (No. 15) fuse at fuse block. Refer to EL-11, “Igni-
tion Power Supply — Ignition SW. in “ON”.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-70
