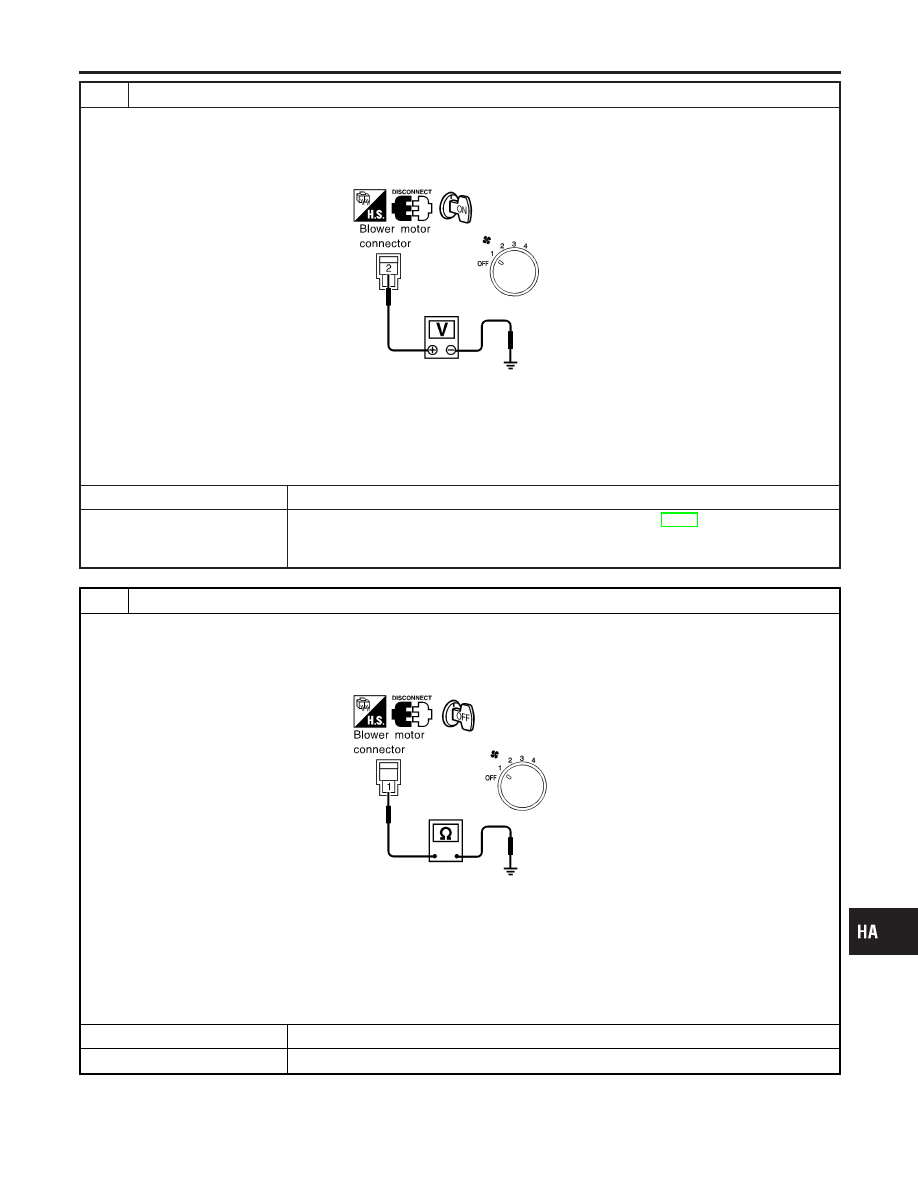

2

CHECK POWER SUPPLY FOR BLOWER MOTOR

1. Disconnect blower motor harness connector.
2. Are there approx. 12 volts between blower motor harness connector M53 terminal No. 2 (L/W) and body ground?

ZHA032H

Yes or No

Yes

©

GO TO 3.

No

©

Check 15A (No. 19 and No. 24) fuses at fuse block. Refer to EL-11, “Wiring Diagram —
POWER —”.
Check blower relay.

3

CHECK CIRCUIT CONTINUITY FOR BLOWER MOTOR

1. Turn fan control switch to any position except OFF.
2. Check circuit continuity between blower motor harness connector M53 terminal No. 1 (L) and body ground.

ZHA033H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 4.

NG

©

Reconnect blower motor harness connector. GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-39

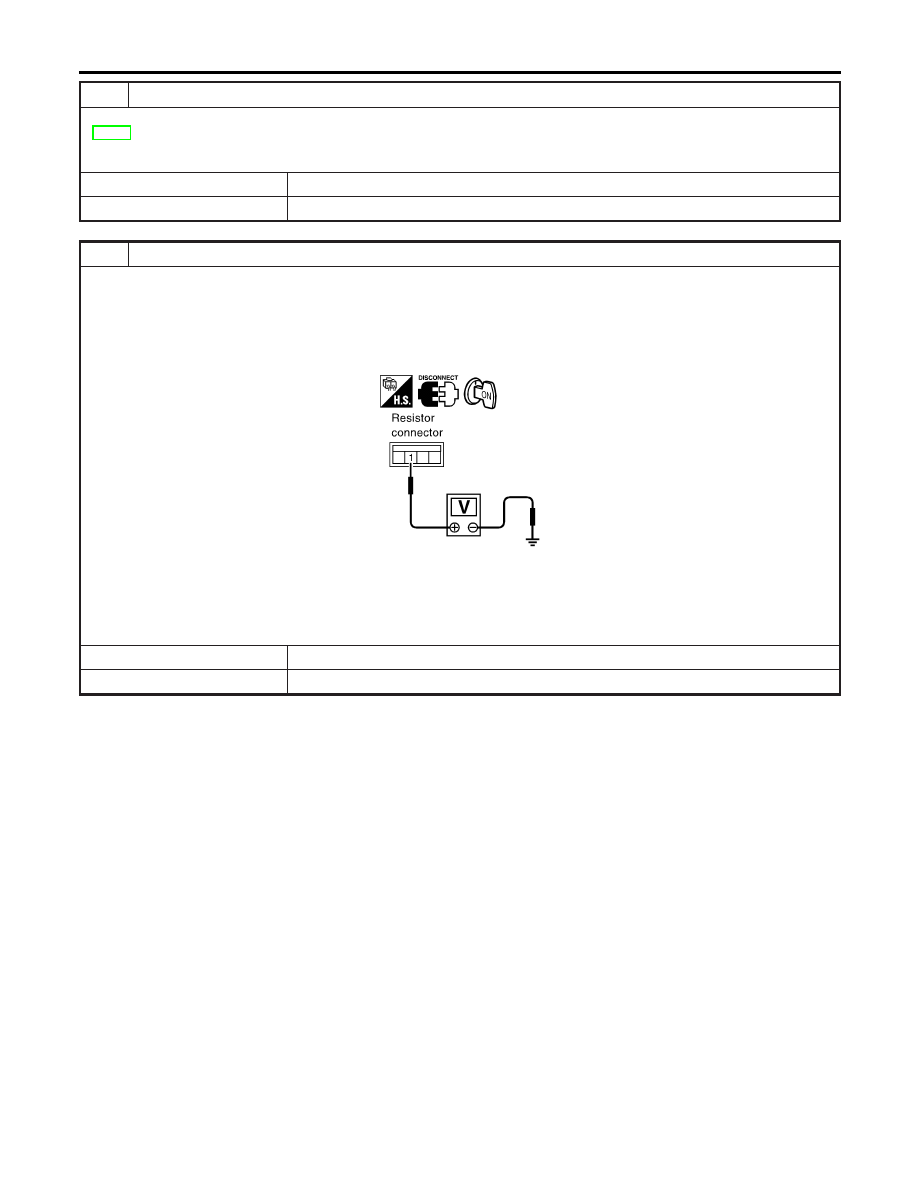

4

CHECK BLOWER MOTOR

(Refer to Electrical Components Inspection.)
(HA-37)

OK or NG

OK

©

INSPECTION END

NG

©

Replace blower motor.

5

CHECK BLOWER MOTOR CIRCUIT BETWEEN BLOWER MOTOR AND RESISTOR

1. Disconnect resistor harness connector.
2. Are there approx. 12 volts between resistor harness connector M52 terminal No. 1 (L) and body ground?

ZHA034H

Yes or No

Yes

©

Disconnect fan switch harness connector. GO TO 7.

No

©

Disconnect blower motor and resistor harness connectors. GO TO 6.

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-40

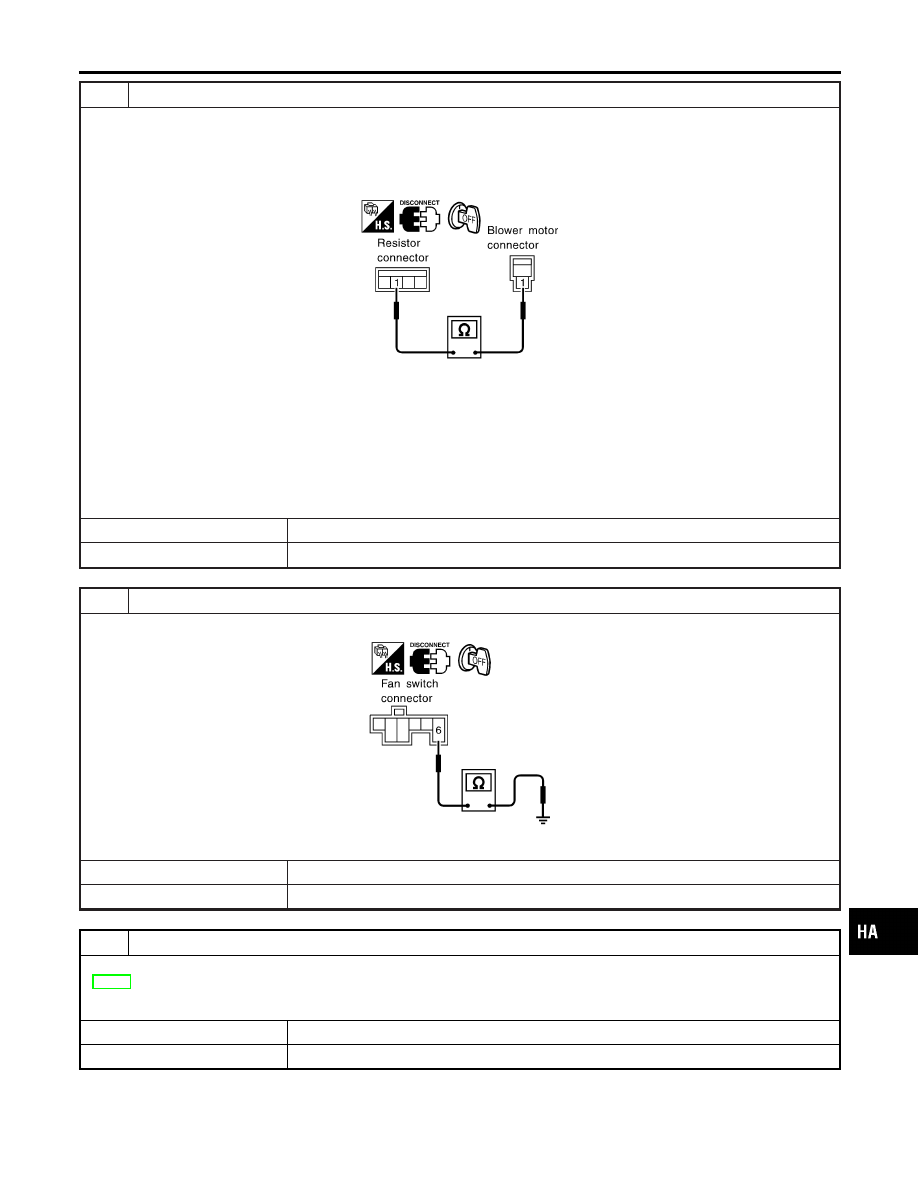

6

CHECK CIRCUIT CONTINUITY BETWEEN BLOWER MOTOR AND RESISTOR

Check circuit continuity between blower motor harness connector M53 terminal No. 1 (L) and resistor harness connector
M52 terminal No. 1 (L).

ZHA035H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 7.

NG

©

Repair harness or connector.

7

CHECK GROUND CIRCUIT FOR FAN SWITCH

Check circuit continuity between fan switch harness connector M33 terminal No. 6 (R/B) and body ground.

ZHA036H

OK or NG

OK

©

GO TO 8.

NG

©

Repair harness or connector.

8

CHECK RESISTOR AFTER DISCONNECTING IT

(Refer to Electrical Components Inspection.)
(HA-37)

OK or NG

OK

©

Reconnect resistor harness connector. GO TO 9.

NG

©

Replace resistor.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-41

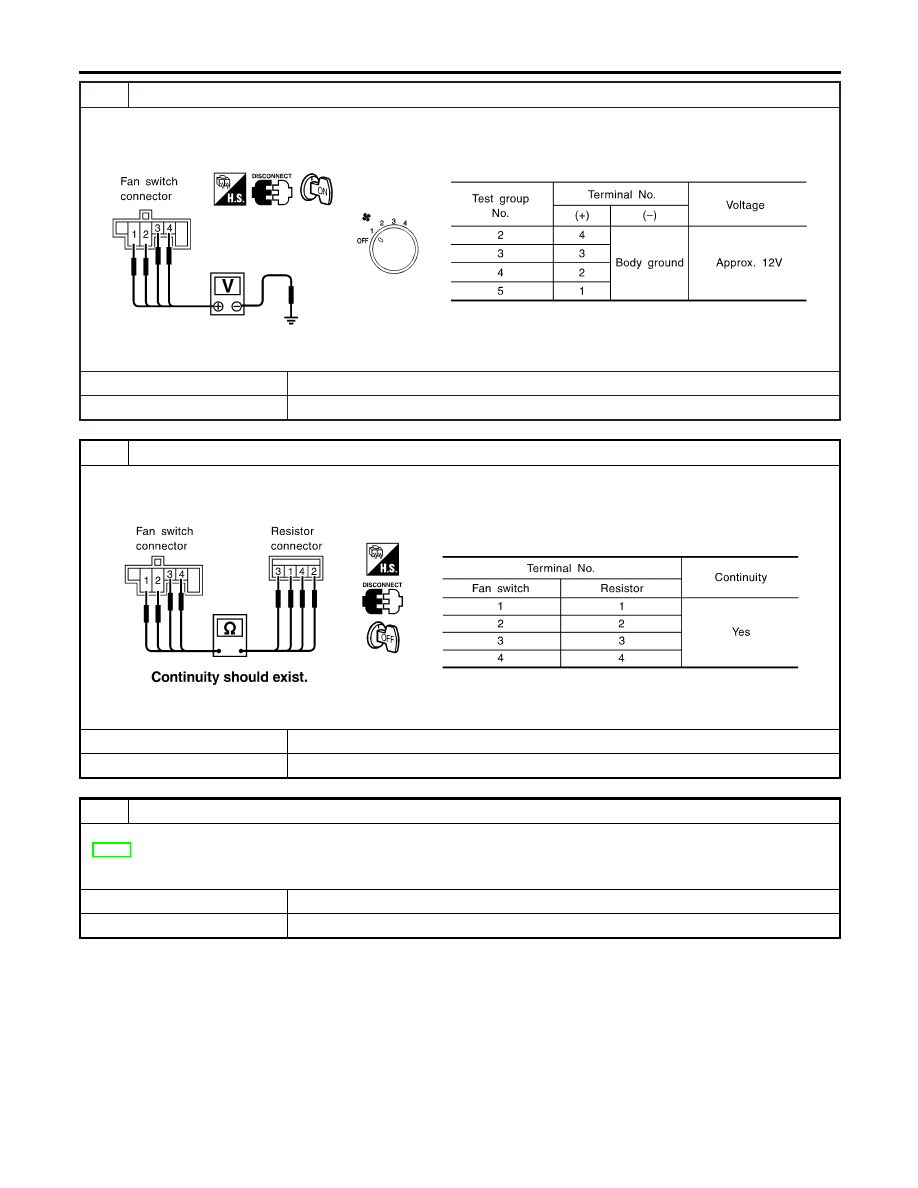

9

CHECK FAN SWITCH CIRCUIT

Are there approx. 12 volts between each fan switch harness connector M33 terminal No. 1 (L), 2 (L/R), 3 (G/R), 4 (L/B)
and body ground?

ZHA037H

Yes or No

Yes

©

GO TO 11.

No

©

GO TO 10.

10

CHECK CIRCUIT CONTINUITY BETWEEN FAN SWITCH AND RESISTOR

Check circuit continuity between fan switch harness connector M33 terminal No. 1 (L), 2 (L/R), 3 (G/R), 4 (L/B) and resis-
tor harness connector M52 terminal No. 1 (L), 2 (L/R), 3 (G/R), 4 (L/B).

ZHA038H

OK or NG

OK

©

Check harness for short.

NG

©

Repair harness or connector.

11

CHECK FAN SWITCH AFTER DISCONNECTING IT

(Refer to Electrical Components Inspection.)
(HA-37)

OK or NG

OK

©

INSPECTION END

NG

©

Replace fan switch.

TROUBLE DIAGNOSES

Blower Motor (Cont’d)
