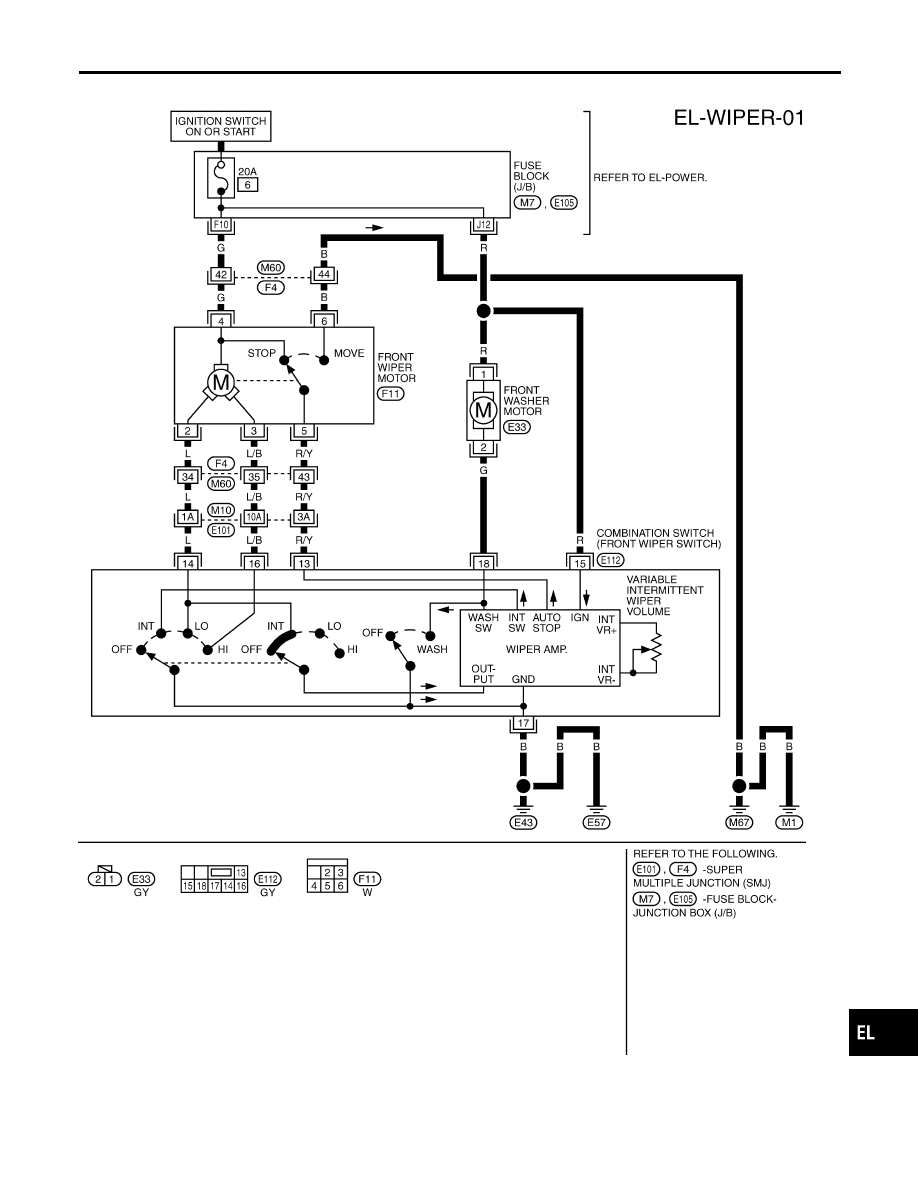

Wiring Diagram — WIPER —

NMEL0058

TEL809B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Wiring Diagram — WIPER —

EL-89

SEL543TA

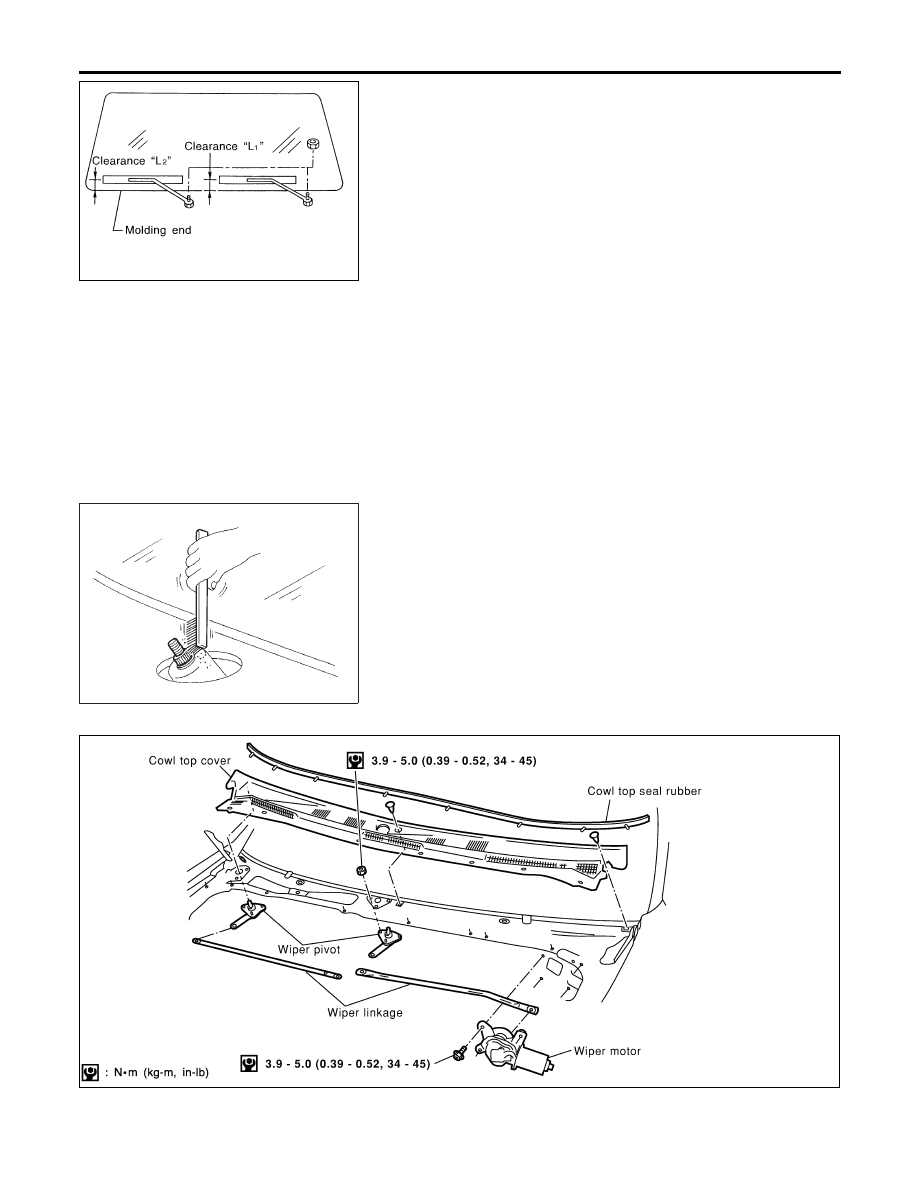

Removal and Installation

NMEL0060

WIPER ARMS

NMEL0060S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 17.5 - 32.5 mm (1.161 - 1.752 in)

Clearance “L

2

”: 29.5 - 44.5 mm (0.689 - 1.280 in)

I

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 16 - 19 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NMEL0060S02

CEL316A

FRONT WIPER AND WASHER

Removal and Installation

EL-90

Removal

NMEL0060S0201

1.

Remove cowl top seal rubber and cowl top cover.

2.

Remove wiper motor connector.

3.

Remove nuts that secure wiper pivot.

4.

Remove 4 screws that secure wiper motor.

5.

Detach wiper motor from wiper linkage at ball joint.

6.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NMEL0060S0202

I

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

GEL013-A

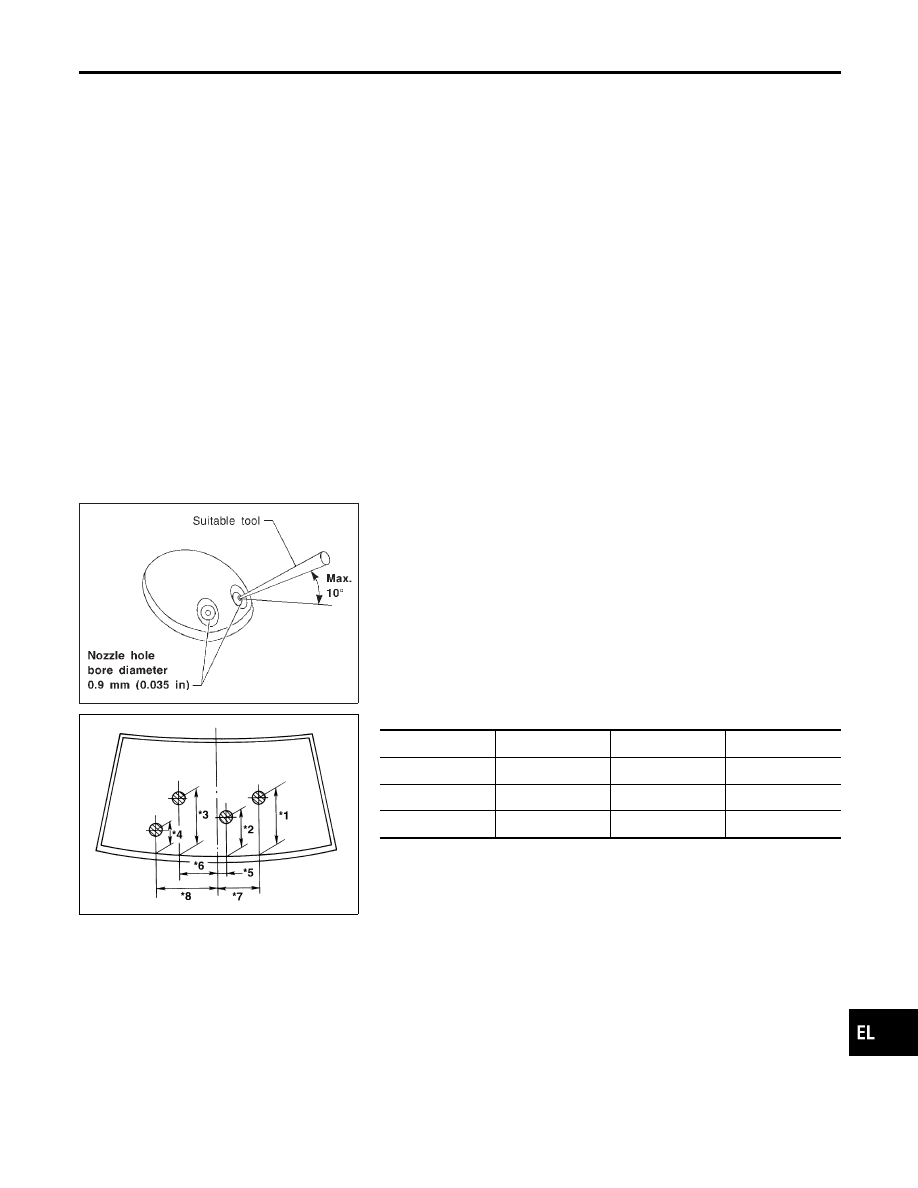

Washer Nozzle Adjustment

NMEL0061

I

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10°

SEL845TC

Unit: mm (in)

*1

358 (14.09)

*5

70 (2.76)

*2

245 (9.65)

*6

245 (9.65)

*3

300 (11.81)

*7

378 (14.88)

*4

203 (7.99)

*8

503 (19.80)

*: The diameters of these circles are less than 80 mm (3.15 in).

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)

EL-91

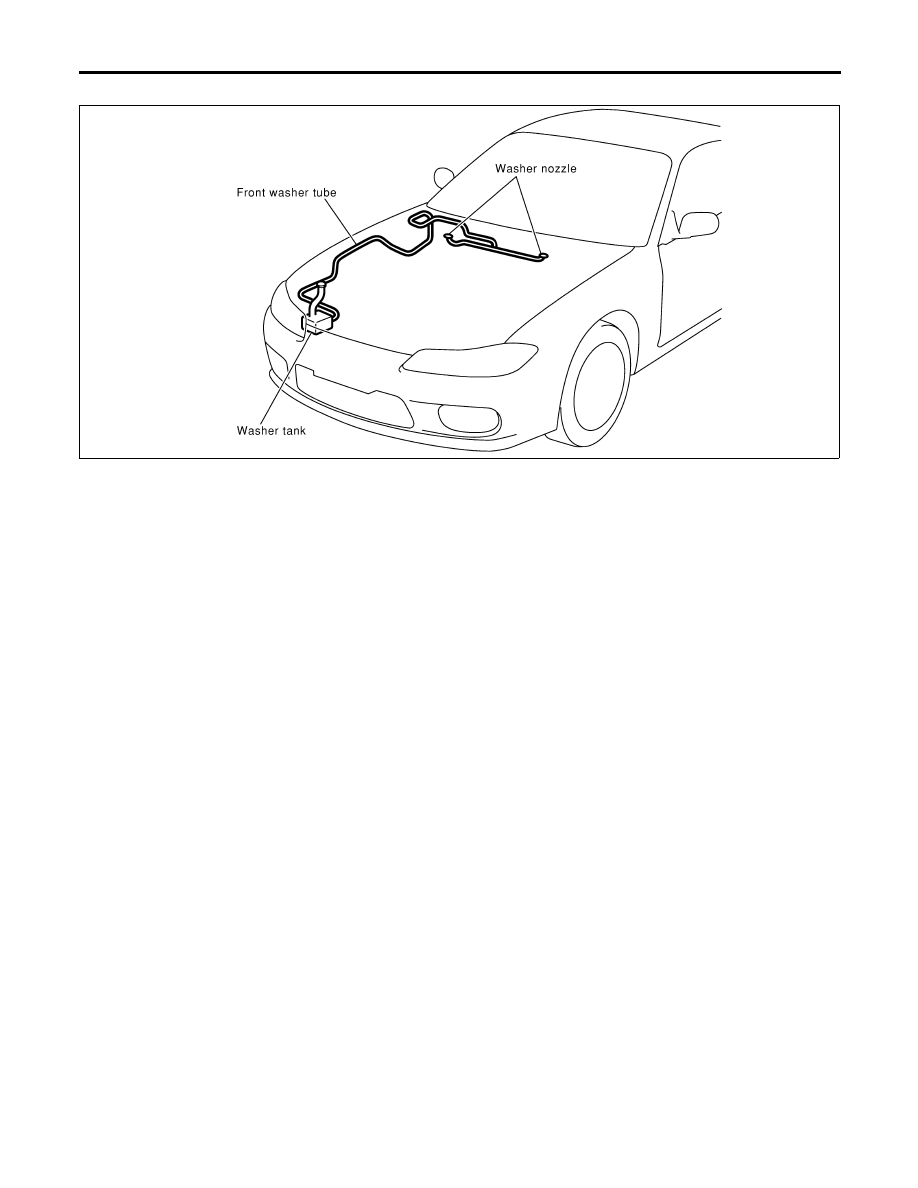

Washer Tube Layout

NMEL0062

CEL317A

FRONT WIPER AND WASHER

Washer Tube Layout

EL-92
