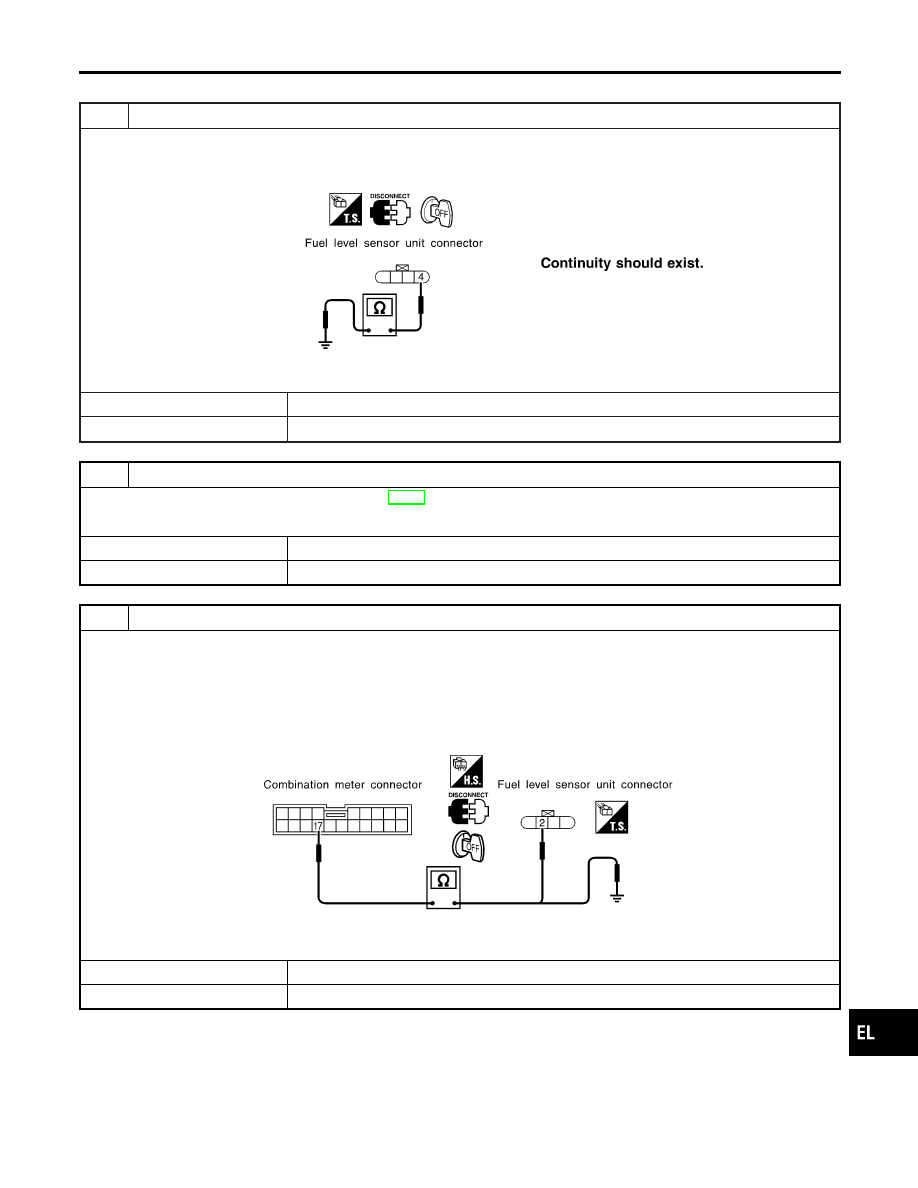

INSPECTION/FUEL LEVEL SENSOR UNIT

=NMEL0046S08

1

CHECK GROUND CIRCUIT FOR FUEL LEVEL SENSOR UNIT

1. Disconnect fuel level sensor unit harness connector.
2. Check harness continuity between fuel level sensor unit harness connector T9 terminal 4 (B) and ground.

SEL228Y

OK or NG

OK

©

GO TO 2.

NG

©

Repair harness or connector.

2

CHECK FUEL LEVEL SENSOR UNIT

Refer to “FUEL LEVEL SENSOR UNIT CHECK” (EL-71).

OK or NG

OK

©

GO TO 3.

NG

©

Replace fuel level sensor unit.

3

CHECK HARNESS FOR OPEN OR SHORT

1. Disconnect combination meter connector and fuel level sensor unit connector.
2. Check continuity between combination meter harness connector M18 terminal 17 (W/B) and fuel level sensor unit har-

ness connector T9 terminal 2 (W/B).

Continuity should exist.

3. Check continuity between combination meter harness connector M18 terminal 17 (W/B) and ground.

Continuity should not exist.

SEL229Y

OK or NG

OK

©

Fuel level sensor unit is OK.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-69

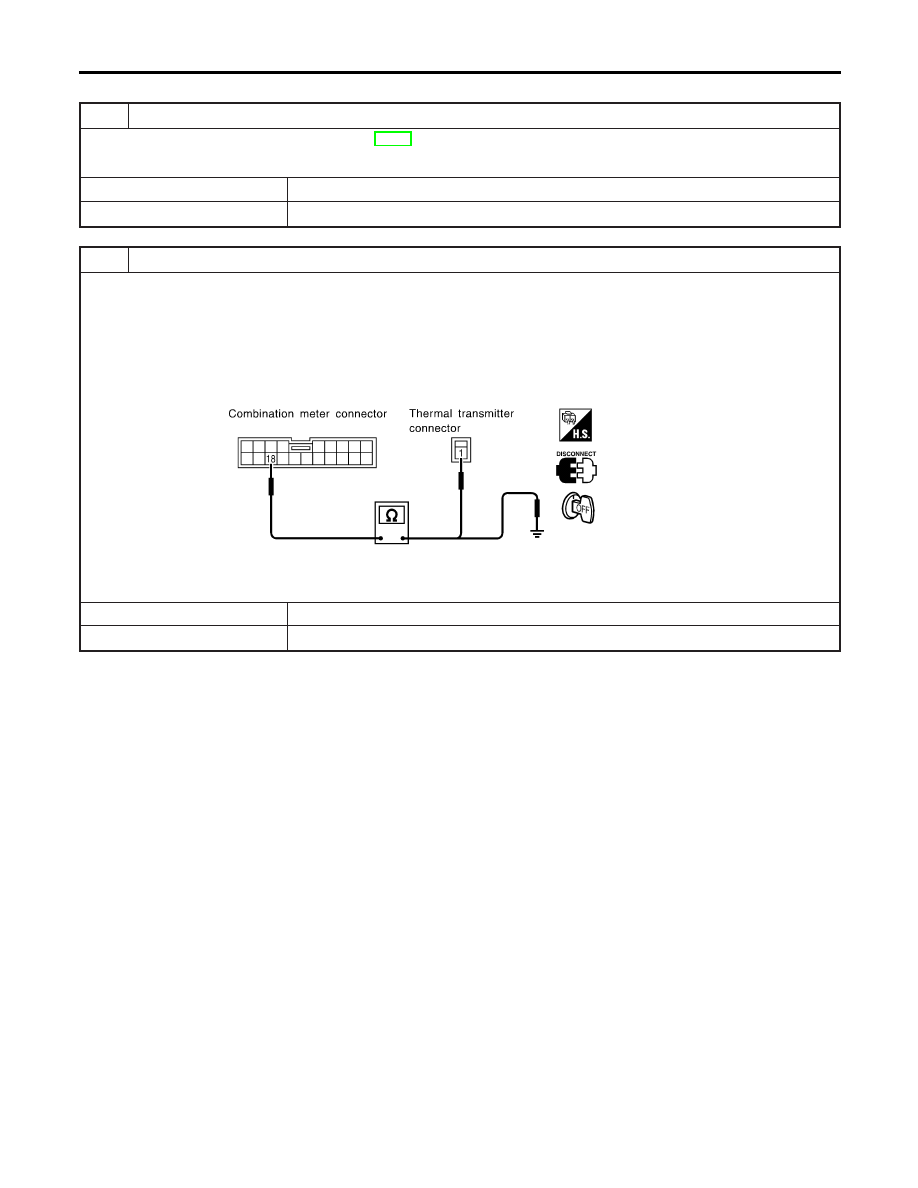

INSPECTION/THERMAL TRANSMITTER

=NMEL0046S09

1

CHECK THERMAL TRANSMITTER

Refer to “THERMAL TRANSMITTER CHECK” (EL-72).

OK or NG

OK

©

GO TO 2.

NG

©

Replace.

2

CHECK HARNESS FOR OPEN OR SHORT

1. Disconnect combination meter connector and thermal transmitter connector.
2. Check continuity between combination meter harness connector M18 terminal 18 (L/W) and thermal transmitter harness

connector F117 terminal 1 (L/W).

Continuity should exist.

3. Check continuity between combination meter harness connector M18 terminal 18 (L/W) and ground.

Continuity should not exist.

SEL230Y

OK or NG

OK

©

Thermal transmitter is OK.

NG

©

Repair harness or connector.

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-70

FEL266Y

Electrical Components Inspection

=NMEL0047

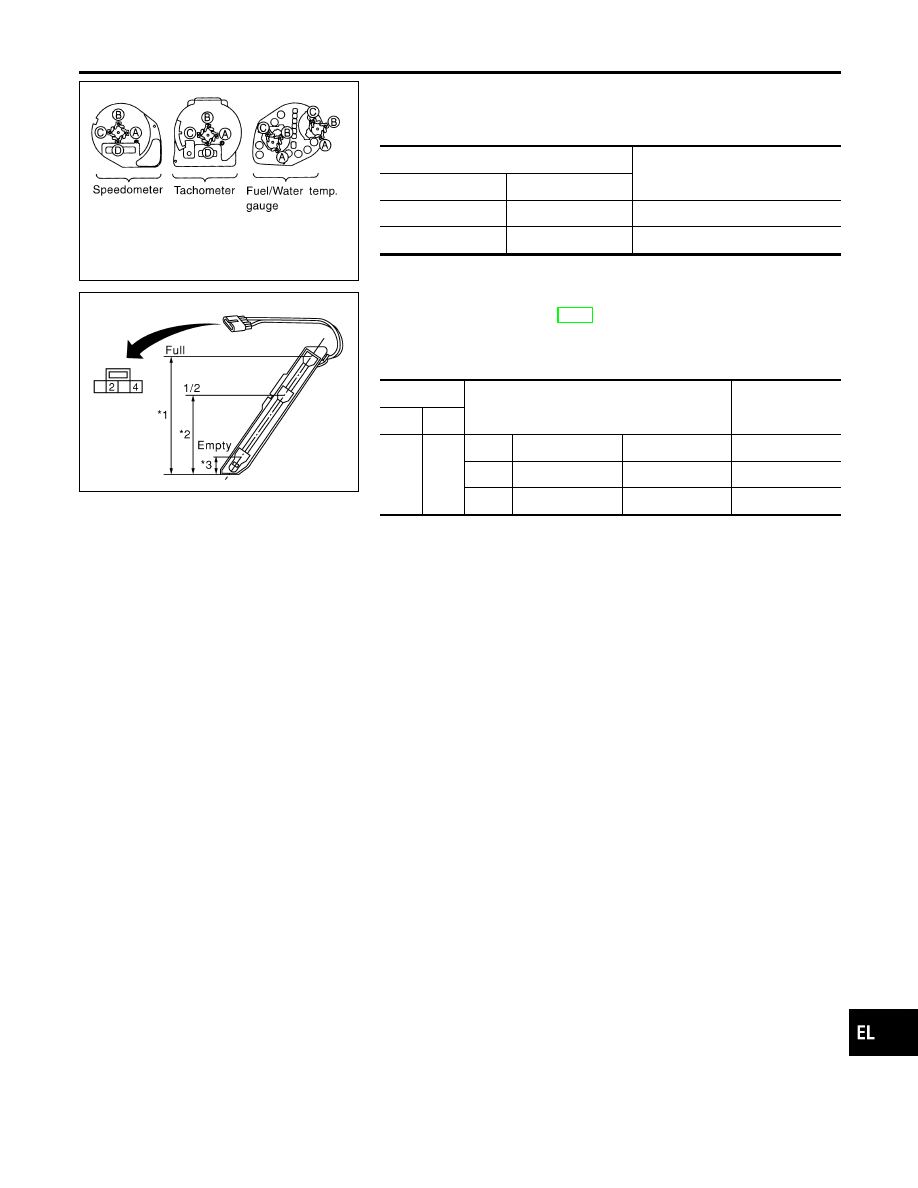

METER/GAUGE RESISTANCE CHECK

NMEL0047S04

Check resistance between installation screws of meter/gauge.

Screws

Resistance

Ω

Tacho/Speedometer

Fuel/Temp. gauge

A - C

A - C

Approx. 190 - Approx. 260

B - D

B - C

Approx. 230 - Approx. 310

CEL313A

FUEL LEVEL SENSOR UNIT CHECK

NMEL0047S01

I

For removal, refer to FE-8, “FUEL SYSTEM”.

Sending Unit

NMEL0047S0101

Check the resistance between terminals 2 and 4.

Ohmmeter

Float position

mm (in)

Resistance

value

Ω

(+)

(−)

2

4

*1

Full

361 (14.21)

Approx. 4 - 6

*2

1/2

249 (9.80)

30 - 36

*3

Empty

46 (1.81)

80 - 93

*1 and *3: When float is in contact with stopper.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Electrical Components Inspection

EL-71

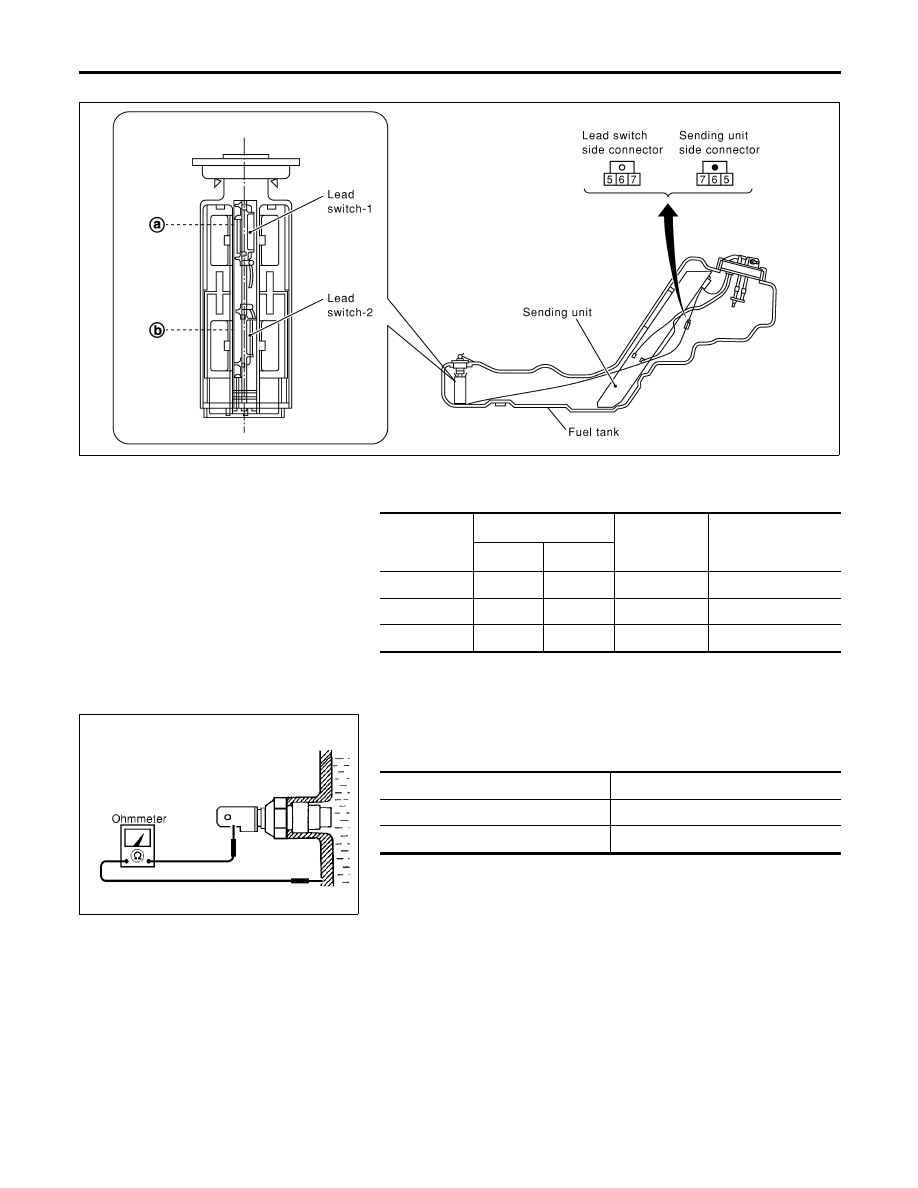

Lead Switch

=NMEL0047S0102

CEL314A

Lead switch is built into the fuel tank.
Check the continuity between terminals 5 and 6 or 5 and 7.

Terminals

Lead switch condition

Fuel level line

Fuel capacity

(Approximate values)



(Imp qt)

SW1

SW2

5-6 and 5-7

ON

ON

Above a

More than 6.8 (6)

5-6

OFF

ON

a - b

2.5 - 6.8 (2-1/4-6)

No continuity

OFF

OFF

Below b

Less than 2.5 (2-1/4)

MEL424F

THERMAL TRANSMITTER CHECK

NMEL0047S02

Check the resistance between the terminals of thermal transmitter
and body ground.

Water temperature

Resistance

60°C (140°F)

Approx. 170 - 210

Ω

100°C (212°F)

Approx. 47 - 53

Ω
