CHECK COOLING FAN MOTOR

Refer to “Component Inspection”, EC-136.

OK or NG

OK

©

GO TO 8.

NG

©

Replace cooling fan motor.

8

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-131

PROCEDURE B

=NMEC0702S02

1

CHECK COOLING FAN POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect cooling fan relay-2.

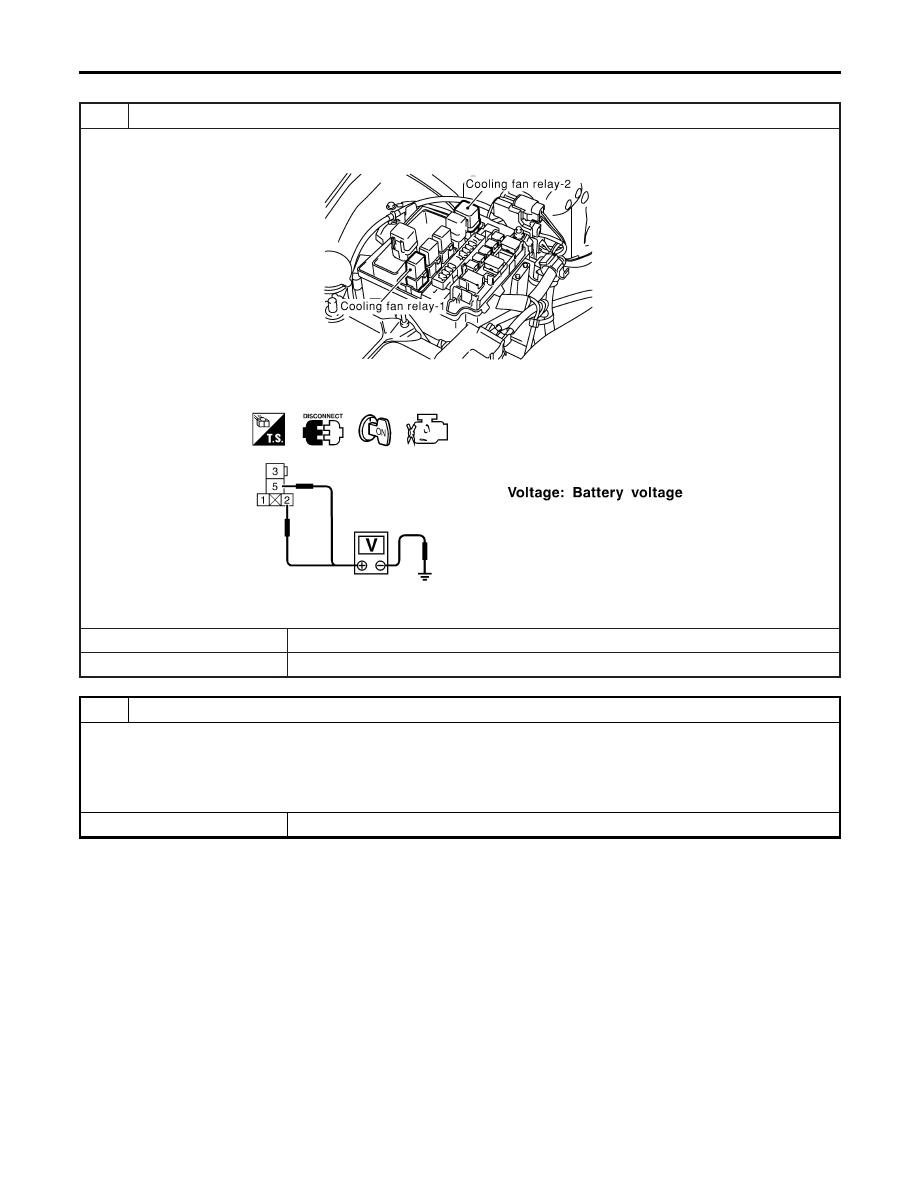

SEC381C

3. Turn ignition switch “ON”.
4. Check voltage between cooling fan relays-2 terminals 2, 5 and ground with CONSULT-II or tester.

SEC412C

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

10A fuse

I

40A fusible link

I

Harness for open or short between cooling fan relay-2 and fuse

I

Harness for open or short between cooling fan relay-2 and fusible link

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-132

3

CHECK COOLING FAN MOTOR CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect cooling fan motor harness connector.

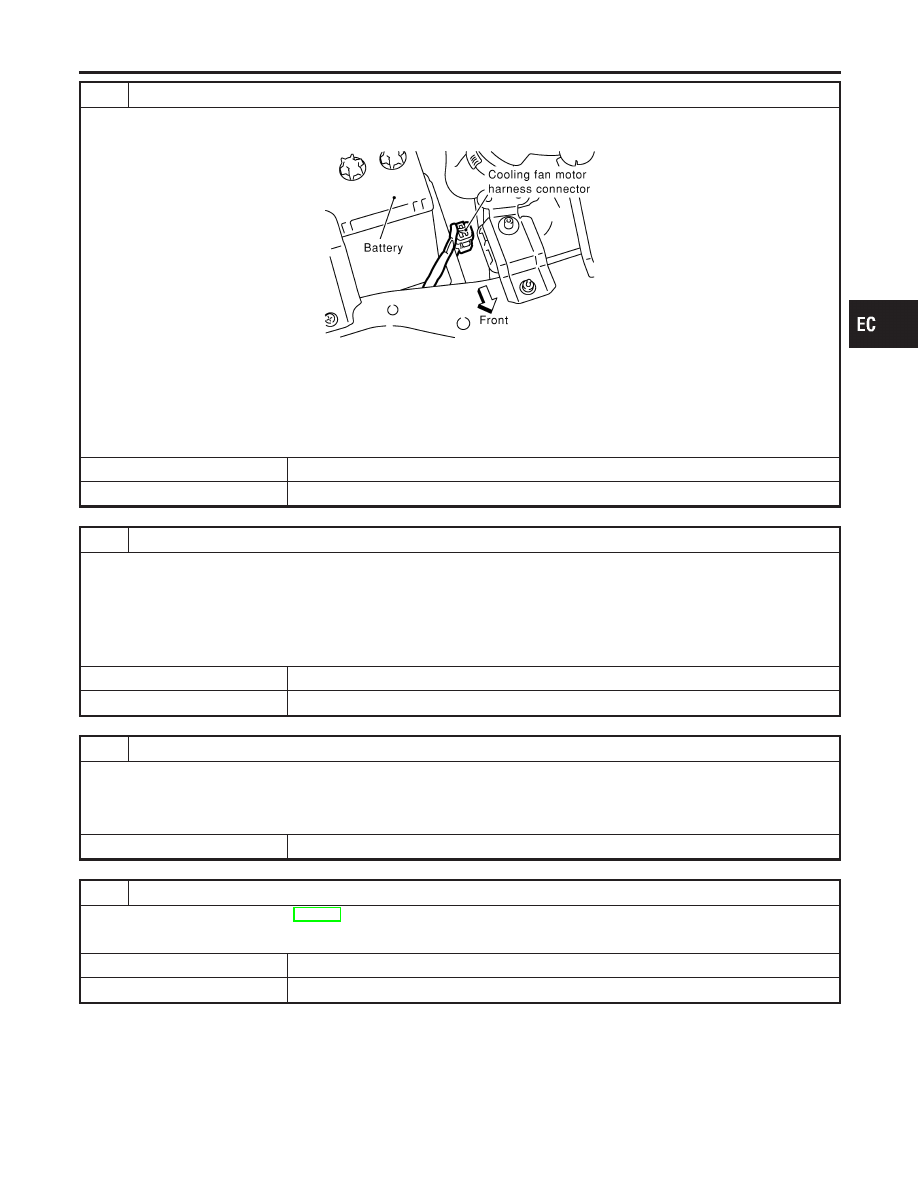

SEC382C

3. Check harness continuity between cooling fan relay-2 terminal 3 and cooling fan motor terminal 4, cooling fan motor

terminal 2 and body ground.
Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK COOLING FAN OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 10 and cooling fan relay-2 terminal 1.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F4, M60

I

Harness connectors M10, E101

I

Harness for open or short between cooling fan relay-2 and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK COOLING FAN RELAY-2

Refer to “Component Inspection”, EC-135.

OK or NG

OK

©

GO TO 7.

NG

©

Replace cooling fan relay-2.

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-133

7

CHECK COOLING FAN MOTOR

Refer to “Component Inspection”, EC-136.

OK or NG

OK

©

GO TO 8.

NG

©

Replace cooling fan motors.

8

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-134
