Wiring Diagram

NMEC0685

TEC801

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

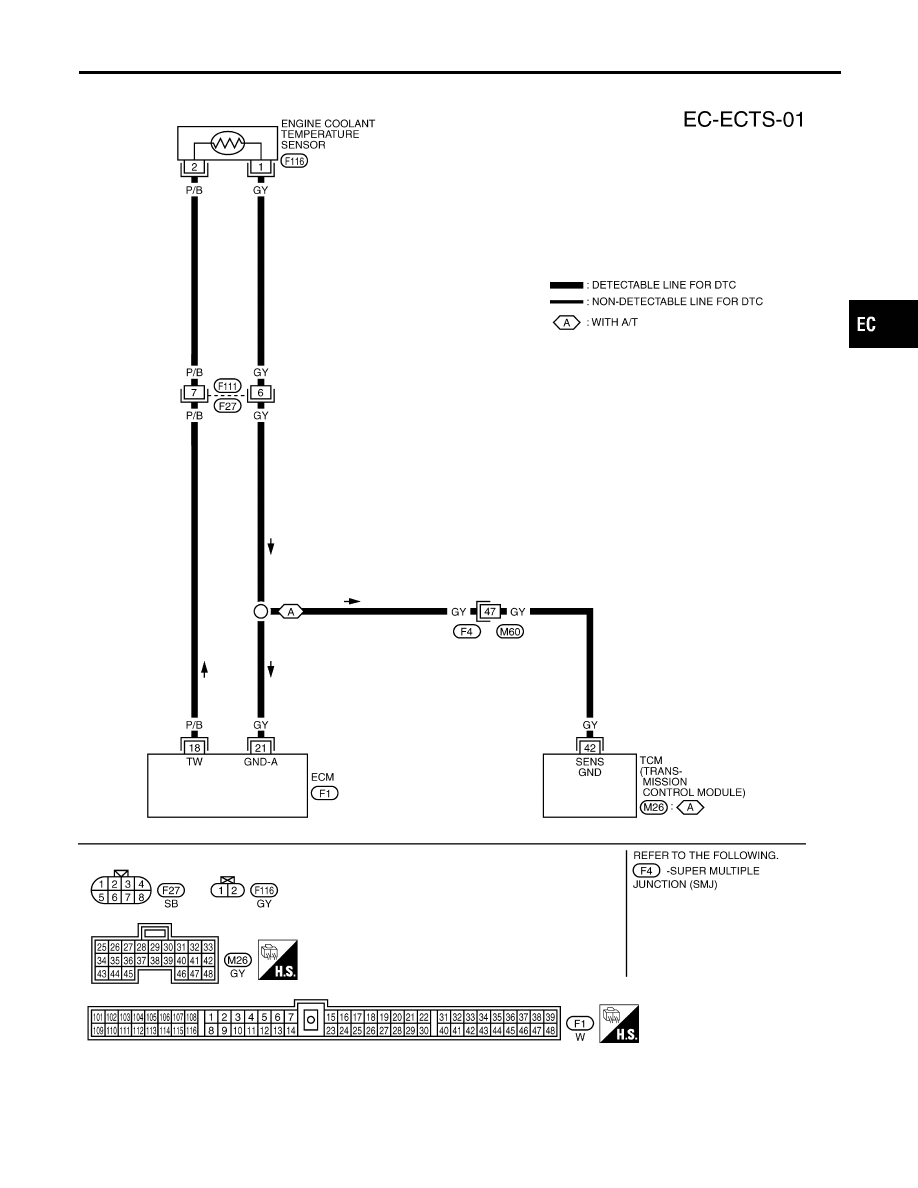

DTC 0103 ENGINE COOLANT TEMPERATURE SENSOR (ECTS) (CIRCUIT)

Wiring Diagram

EC-107

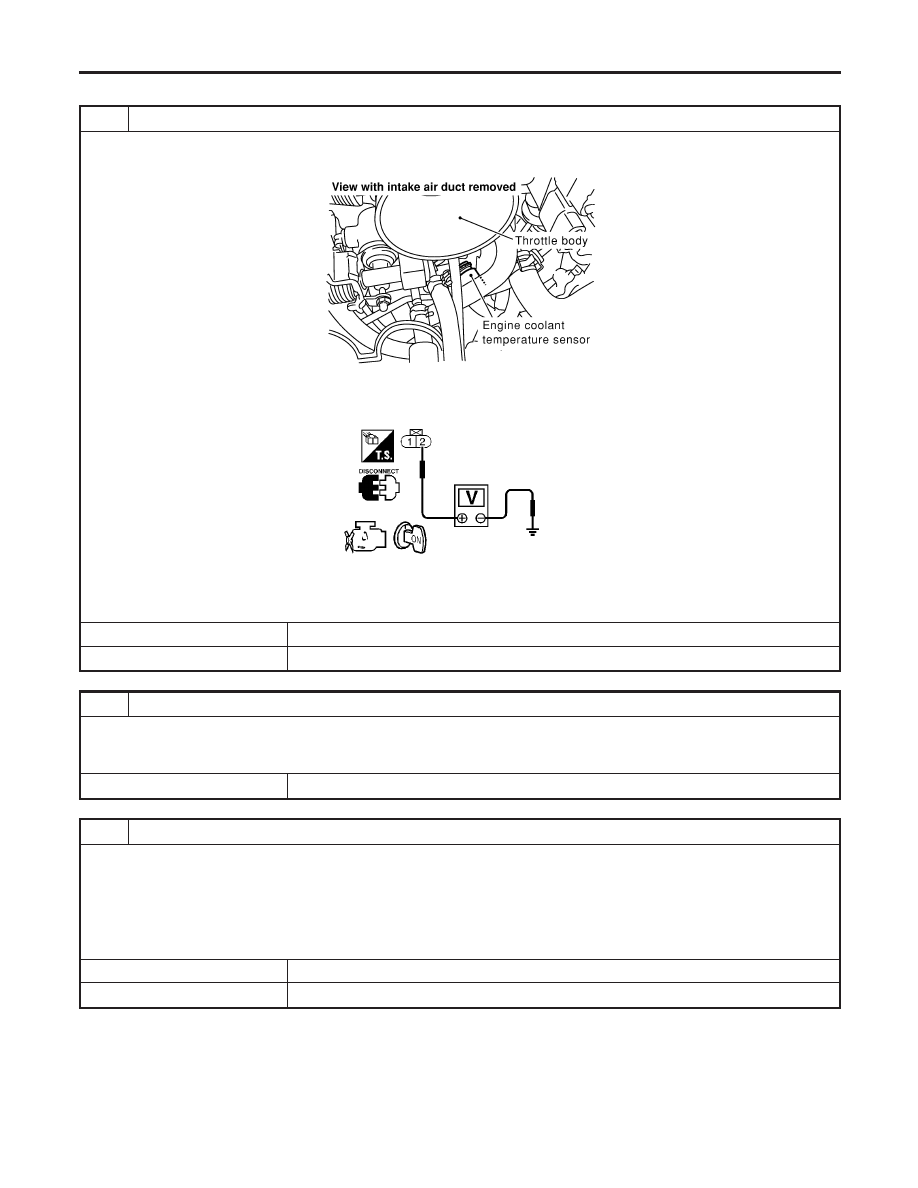

Diagnostic Procedure

NMEC0686

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect engine coolant temperature sensor harness connector.

SEC379C

3. Turn ignition switch “ON”.
4. Check voltage between terminal 2 and ground with CONSULT-II or tester.

SEF690U

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F27, F111

I

Harness for open or short between ECM and engine coolant temperature sensor

©

Repair harness or connectors.

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between engine coolant temperature sensor terminal 1 and engine ground.

Refer to wiring diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

DTC 0103 ENGINE COOLANT TEMPERATURE SENSOR (ECTS) (CIRCUIT)

Diagnostic Procedure

EC-108

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F27, F111

I

Harness connectors F4, M60

I

Harness for open or short between ECM and engine coolant temperature sensor

I

Harness for open or short between engine coolant temperature sensor and TCM (Transmission Control Module)

©

Repair open circuit or short to power in harness or connectors.

5

CHECK ENGINE COOLANT TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-109.

OK or NG

OK

©

GO TO 6.

NG

©

Replace engine coolant temperature sensor.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-82.

©

INSPECTION END

SEF152P

SEF012P

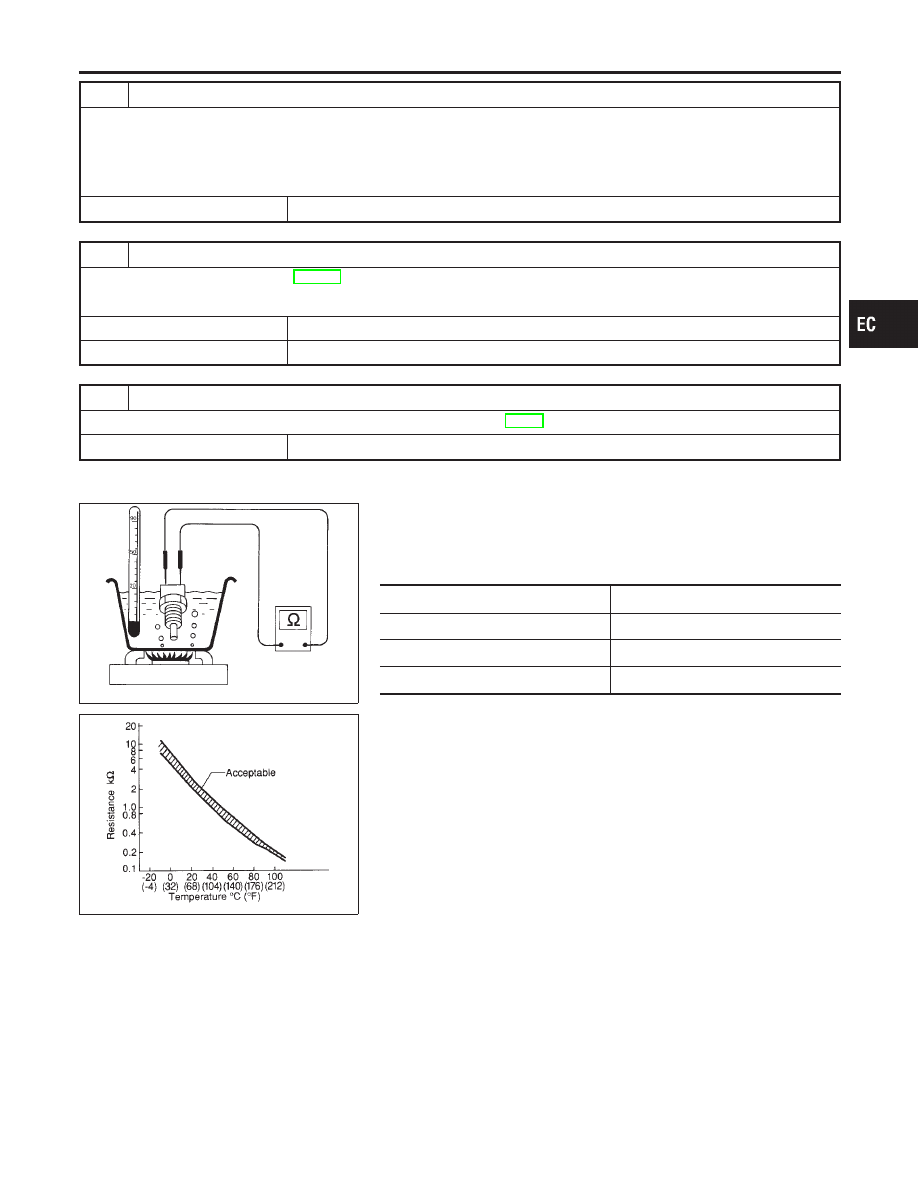

Component Inspection

NMEC0687

ENGINE COOLANT TEMPERATURE SENSOR

NMEC0687S01

Check resistance as shown in the figure.
<Reference data>

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

If NG, replace engine coolant temperature sensor.

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC 0103 ENGINE COOLANT TEMPERATURE SENSOR (ECTS) (CIRCUIT)

Diagnostic Procedure (Cont’d)

EC-109

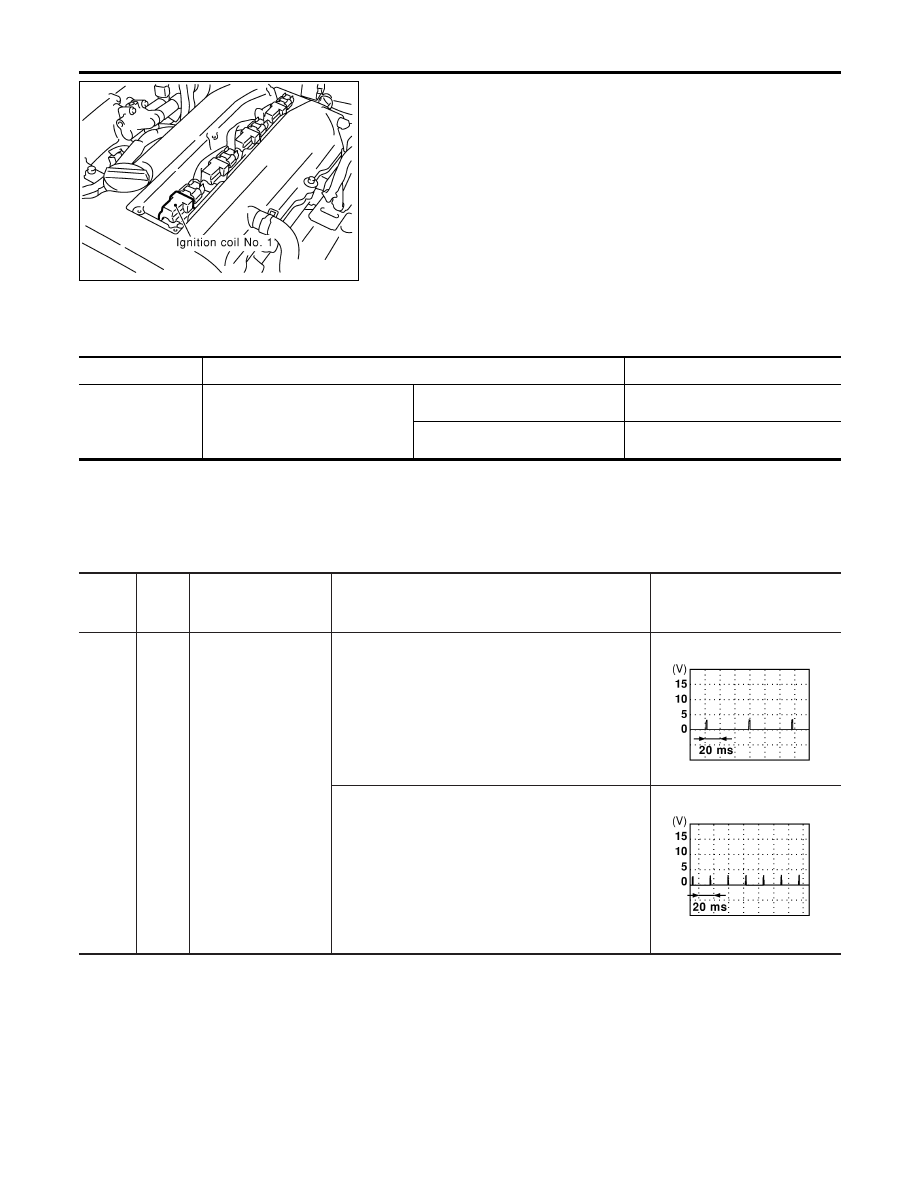

SEC393C

Component Description

NMEC0688

IGNITION COIL & POWER TRANSISTOR

NMEC0688S01

The ignition signal from the ECM is sent to and amplified by the
power transistor. The power transistor turns on and off the ignition
coil primary circuit. This on-off operation induces the proper high
voltage in the coil secondary circuit.

CONSULT-II Reference Value in Data Monitor
Mode

NMEC0689

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

IGN TIMING

I

Engine: After warming up

I

Air conditioner switch: OFF

I

Shift lever: “N”

I

No-load

Idle

15°

±

2° BTDC

2,000 rpm

More than 25° BTDC

ECM Terminals and Reference Value

NMEC0690

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a grond other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

1
3
5

25

R/W
BR/R
R/G
R/L

Ignition signal (No. 1)
Ignition signal (No. 2)
Ignition signal (No. 3)
Ignition signal (No. 4)

[Engine is running]

I

Warm-up condition

I

Idle speed

0 - 0.2V

SEC359C

[Engine is running]

I

Engine speed is 2,000 rpm

0.1 - 1.0V

SEC360C

DTC 0201 IGNITION SIGNAL

Component Description
