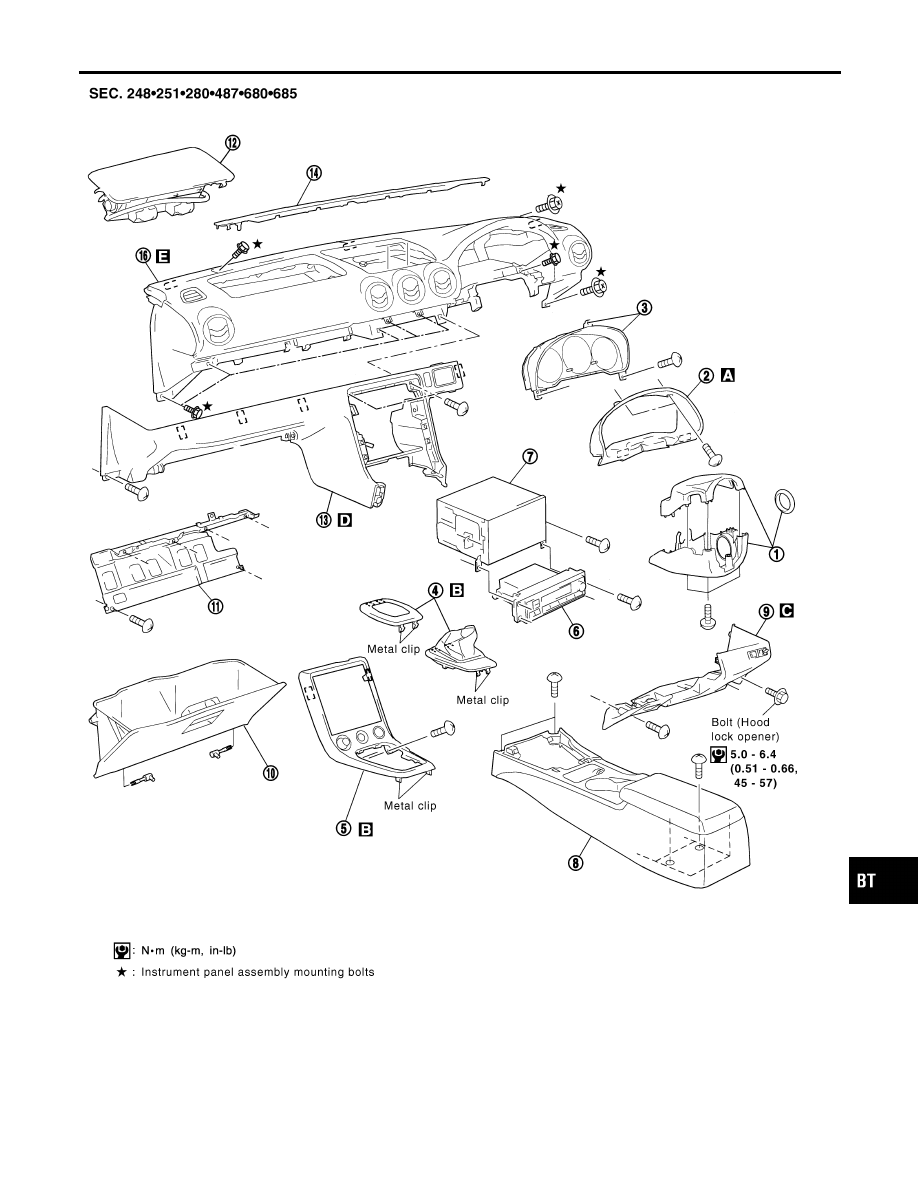

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-23

SBT103A

JBT104A

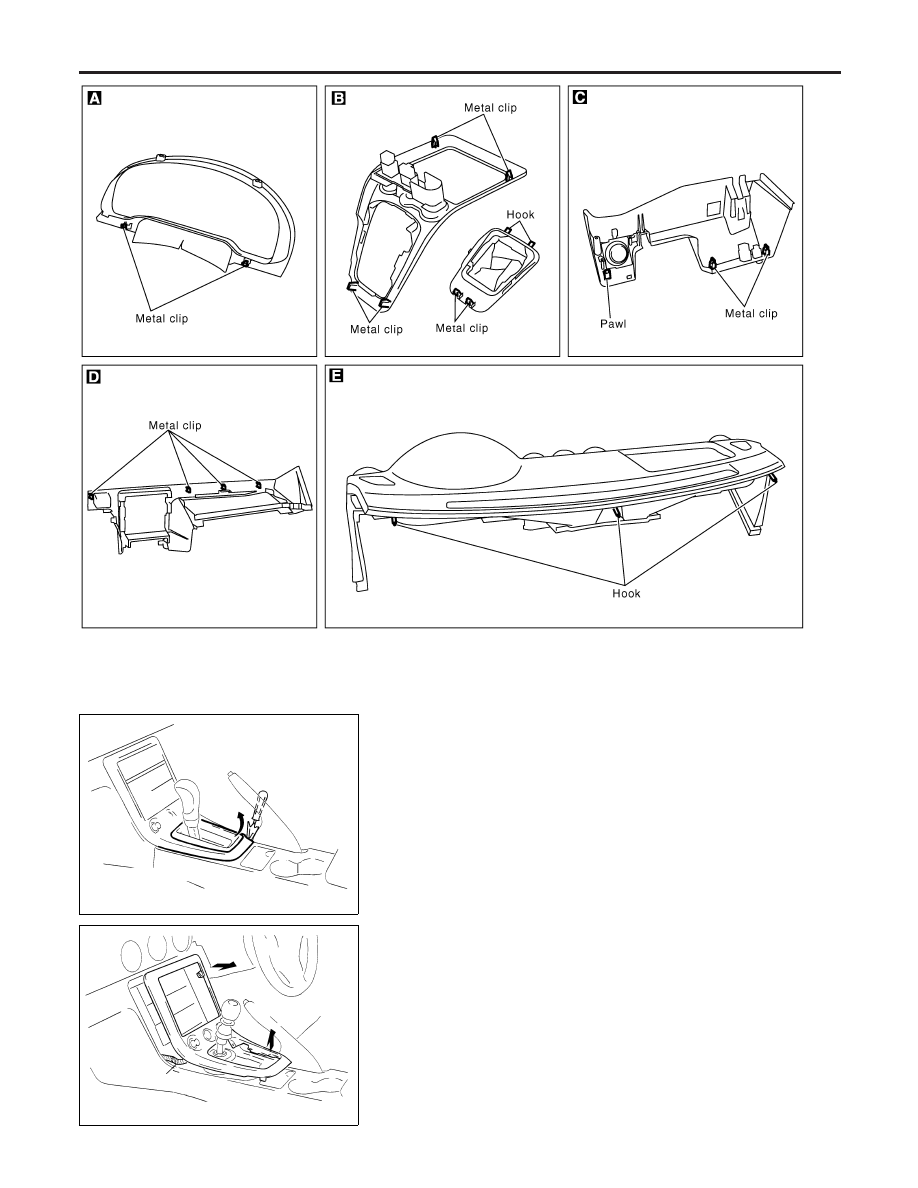

A/T console finisher and cluster lid C
1.

Insert a flat-bladed screwdriver with a cloth wrapped around it
into the cut-out to remove the rear metal clip.

2.

While holding down the rear part of cluster lid C, grasp the rear
part of the A/T console finisher and lift up to remove.

JBT105A

3.

Remove screws.

4.

First remove the lower metal clip, then the upper metal clip.
Then remove cluster lid C.

CAUTION:

Be careful not to trap the harness when attaching cluster lid
C.

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-24

JBT106A

Defroster grille
Insert a flat-bladed screwdriver (or similar tool) with a cloth
wrapped around it into the front defroster grille to remove the
pawls.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-25

Removal and Installation

NMBT0013

CAUTION:

I

Wrap the tip of flat-bladed screwdriver with a cloth when removing metal clips from garnishes.

1. Remove front and rear seats. Refer to “FRONT SEAT” and “REAR SEAT” for details, BT-38 and BT-39.
2. Remove front and rear seat belts. Refer to RS-4 and RS-5, “Front Seat Belt” and “Rear Seat Belt” for

details.

3. Remove kicking plates.
4. Remove body side welts.
5. Remove dash side finishers.
6. Remove front pillar garnishes.
7. Remove rear side finishers.
8. Remove high-mounted stop lamp.
9. Remove rear parcel shelf finisher.
10. Remove seatback center and side finishers.
11. Remove rear pillar finishers.
12. Remove foot rest.
13. Remove accelerator pedal stopper.
14. Remove carpet hook.
15. Remove floor carpet.

JBT107A

SIDE AND FLOOR TRIM

Removal and Installation

BT-26
