SBR838E

3.

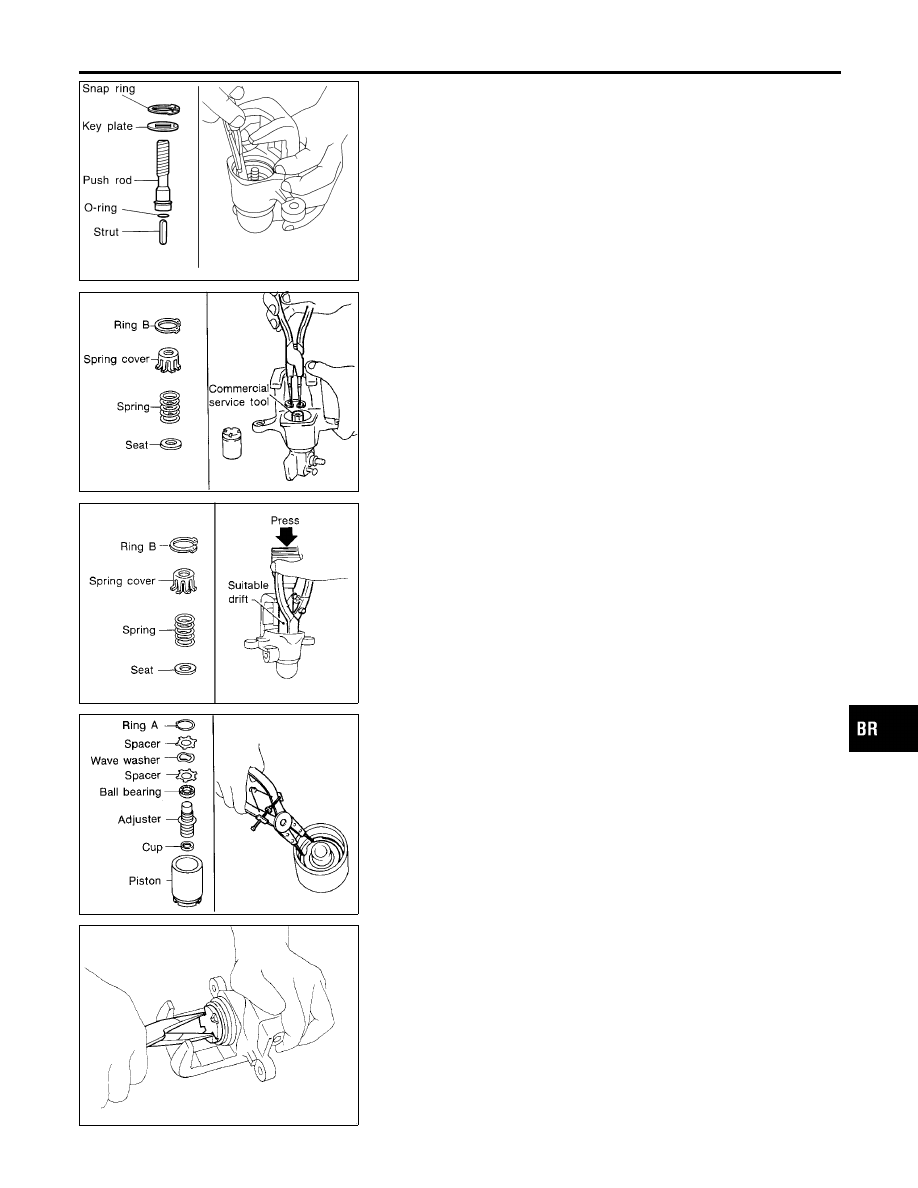

Install snap ring with a suitable tool.

SBR869C

SBR879-A

4.

Install seat, spring, spring cover and ring B while depressing
with suitable commercial service tool or press and drift.

SBR100B

5.

Install cup, adjuster, bearing, spacers, washers and ring A with
a suitable tool.

SBR646

6.

Insert piston seal into groove on cylinder body.

7.

With piston boot fitted to piston, insert piston boot into groove
on cylinder body and fit piston by turning it clockwise with long
nose pilers, or suitable tool.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Assembly (Cont’d)

BR-31

SBR877

8.

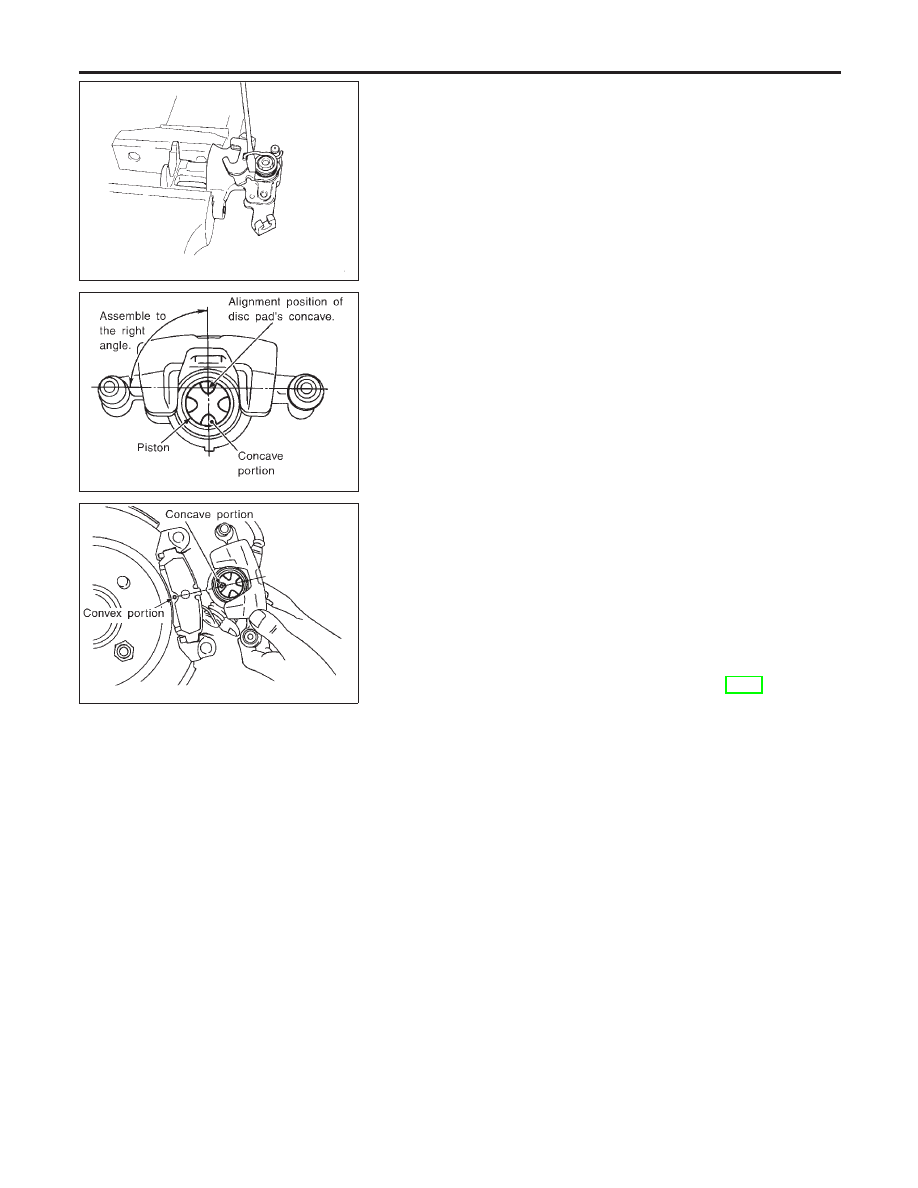

Fit parking brake lever and tighten nut.

9.

Fit return spring in the order shown.

SBR306E

10. Adjust the piston to the right angle as shown in the figure.

SBR307E

Installation

NMBR0130

CAUTION:

I

Refill with new brake fluid “DOT 3”.

I

Never reuse drained brake fluid.

1.

Install caliper assembly.

I

As shown in the figure, align the piston’s concave to the pad’s
convex, then install the cylinder body to the torque member.

2.

Install brake hose to caliper securely.

3.

Install all parts and secure all bolts.

4.

Bleed air. Refer to “Bleeding Brake System”, BR-8.

REAR DISC BRAKE

Assembly (Cont’d)

BR-32

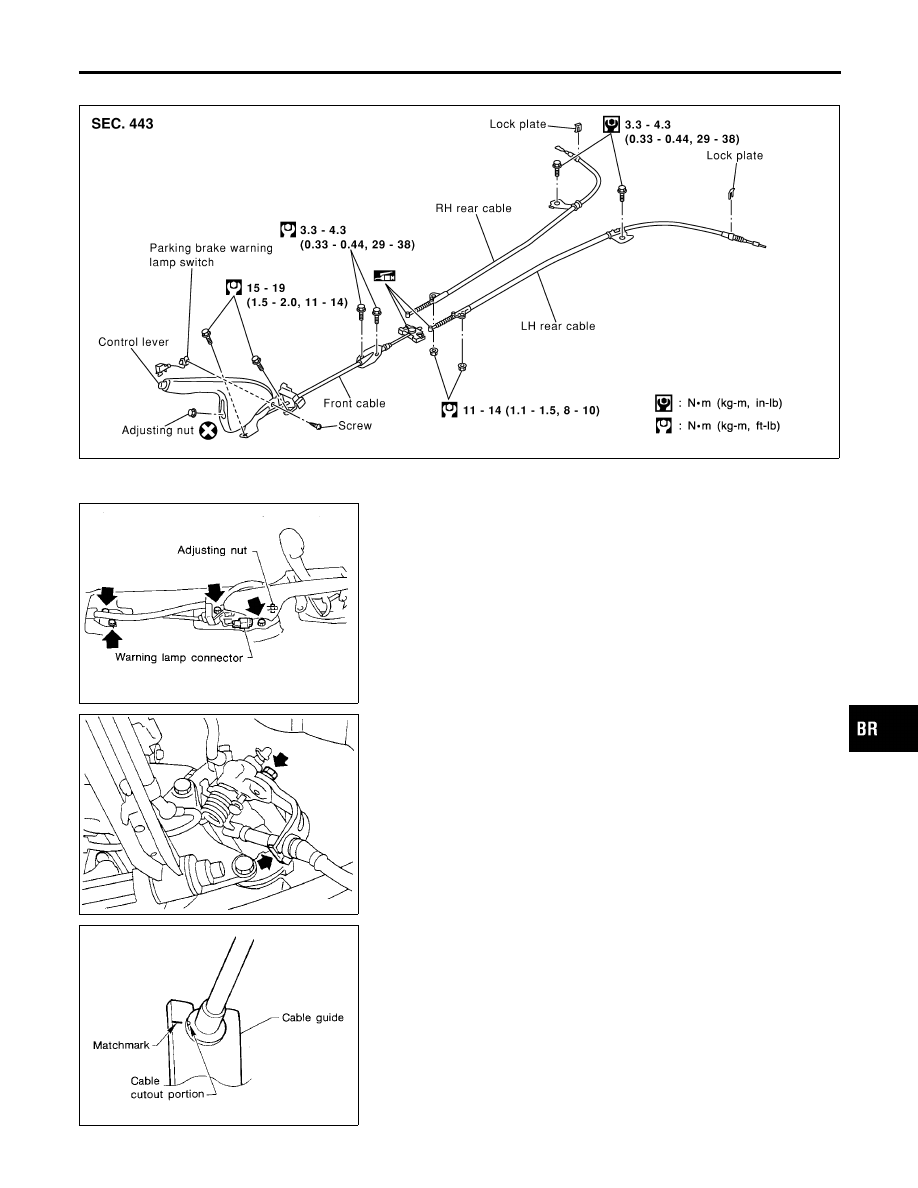

Components

NMBR0044

SBR796E

SBR015D

Removal and Installation

NMBR0045

1.

To remove parking brake cable, first remove center console.

2.

Disconnect warning lamp connector.

3.

Remove bolts, slacken off and remove adjusting nut.

SBR444B

4.

Remove lock plate, then disconnect cable from caliper.

SBR489A

I

When installing parking brake cable at rear caliper, make sure
to align matchmark on cable guide.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

PARKING BRAKE CONTROL

Components

BR-33

Inspection

NMBR0046

1.

Check control lever for wear and other damage. Replace if
necessary.

2.

Check wires for discontinuity and deterioration. Replace if nec-
essary.

3.

Check warning lamp and switch. Replace if necessary.

4.

Check parts at each connecting portion and, if deformed or
damaged, replace.

SBR264B

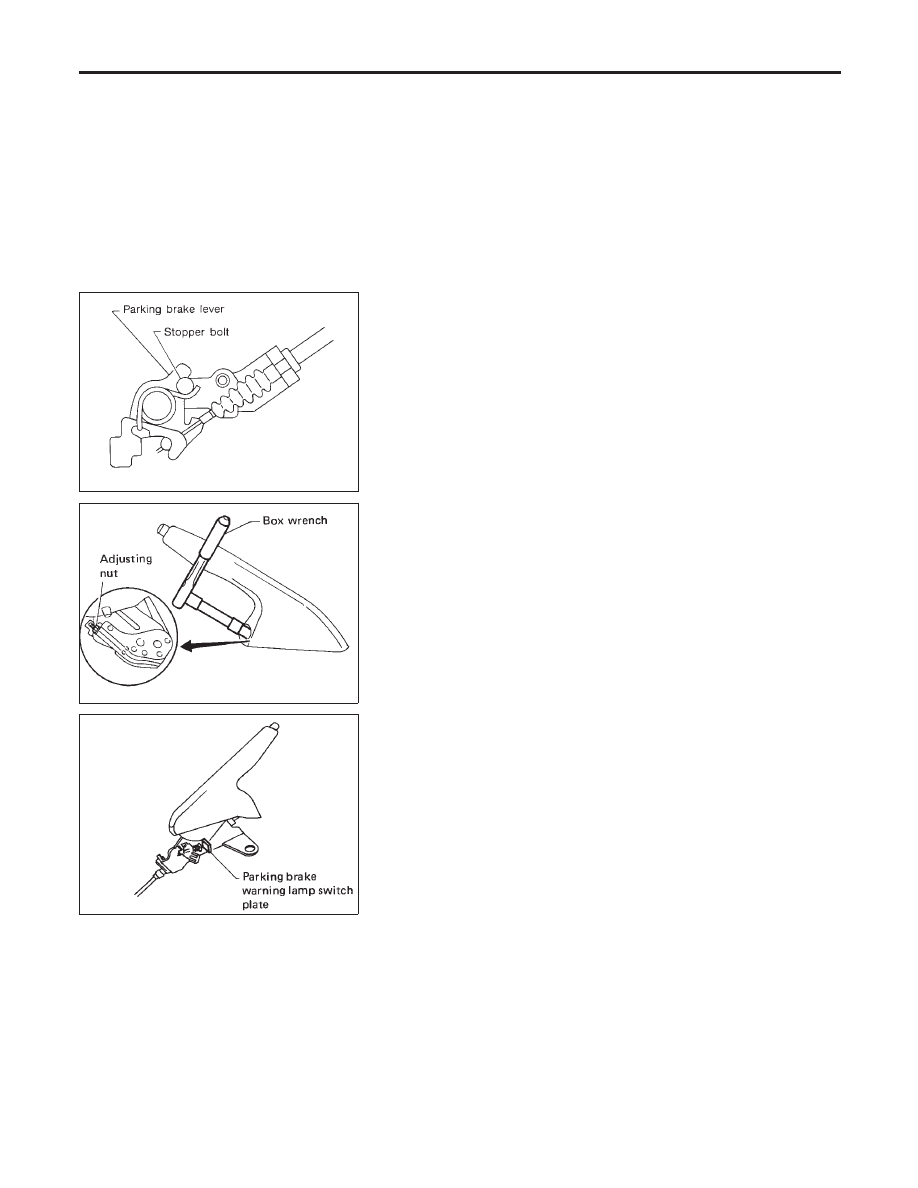

Adjustment

NMBR0047

Pay attention to the following points after adjustment.

I

There is no drag when control lever is being released.

I

Parking brake lever returns to stopper bolt when control lever
for rear disc brake is released.

SBR490A

SBR493A

1.

Pull control lever up by 4 or 5 notches.

2.

Insert a box wrench into opening in control lever and loosen
self-lock adjusting nut to slacken cables.

3.

Completely push control lever down.

4.

Forcefully depress brake pedal about five times (so that cali-
per is automatically set in position).

5.

Pull lever up by 4 or 5 notches.

6.

Turn adjusting nut as shown in figure and adjust lever stroke
to specified value.

7.

7. Pull control lever with specified amount of force. Check lever
stroke and ensure smooth operation.

Number of notches : 7 - 9 [196 N (20 kg, 44 lb)]

8.

Bend warning lamp switch plate to ensure the following. Warn-
ing lamp comes on when lever is lifted “A” notches, and goes
out when fully released.

Number of “A” notches : 1

PARKING BRAKE CONTROL

Inspection

BR-34
