Nissan Silvia. Manual - part 74

Reverse Clutch Drum End Play

NMAT0170

Reverse clutch drum end play “T

2

”

0.55 - 0.90 mm (0.0217 - 0.0354 in)

Thickness of oil pump thrust washer

Thickness mm (in)

Part number*

0.9 (0.035)
1.1 (0.043)
1.3 (0.051)
1.5 (0.059)
1.7 (0.067)
1.9 (0.075)

31528-21X01
31528-21X02
31528-21X03
31528-21X04
31528-21X05
31528-21X06

*: Always check with the Parts Department for the latest parts information.

Removal and Installation

NMAT0171

Manual control linkage

Number of returning revolutions for lock nut

2

Lock nut tightening torque

11 - 14 N·m

(1.1 - 1.5 kg-m, 8 - 10 ft-lb)

Distance between end of converter housing and torque converter

23.5 mm (0.925 in) or more

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Reverse Clutch Drum End Play

AT-293

NOTES

FRONT & REAR AXLE

SECTION

AX

CONTENTS

FRONT AXLE ..................................................................2

Precautions ..................................................................2

PRECAUTIONS

.........................................................2

Preparation ..................................................................2

SPECIAL SERVICE TOOLS

........................................2

COMMERCIAL SERVICE TOOLS

................................2

Noise, Vibration and Harshness (NVH)
Troubleshooting ...........................................................3

NVH TROUBLESHOOTING CHART

............................3

On-vehicle Service.......................................................3

FRONT AXLE PARTS

................................................3

FRONT WHEEL BEARING

.........................................4

Wheel Hub and Knuckle..............................................5

COMPONENTS

.........................................................5

REMOVAL

.................................................................5

INSTALLATION

..........................................................6

ABS Sensor Rotor .......................................................7

REMOVAL

.................................................................7

INSTALLATION

..........................................................7

Baffle Plate ..................................................................7

REMOVAL

.................................................................7

INSTALLATION

..........................................................7

Service Data and Specifications (SDS).......................8

WHEEL BEARING (FRONT)

.......................................8

REAR AXLE.....................................................................9

Precautions ..................................................................9

PRECAUTIONS

.........................................................9

Preparation ..................................................................9

SPECIAL SERVICE TOOLS

........................................9

COMMERCIAL SERVICE TOOLS

................................9

Noise, Vibration and Harshness (NVH)
Troubleshooting .........................................................10
On-vehicle Service.....................................................10

REAR AXLE PARTS

.................................................10

REAR WHEEL BEARING

.........................................10

DRIVE SHAFT

......................................................... 11

Wheel Hub and Axle Housing ................................... 11

COMPONENTS

....................................................... 11

REMOVAL

............................................................... 11

INSTALLATION

........................................................12

DISASSEMBLY

........................................................13

INSPECTION

...........................................................14

ASSEMBLY

.............................................................14

Drive Shaft .................................................................15

COMPONENTS

.......................................................15

REMOVAL

...............................................................15

INSTALLATION

........................................................15

COMPONENTS

.......................................................16

DISASSEMBLY

........................................................16

INSPECTION

...........................................................17

ASSEMBLY

.............................................................18

Service Data and Specifications (SDS).....................20

DRIVE SHAFT

.........................................................20

WHEEL BEARING (REAR)

.......................................20

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SBR820B

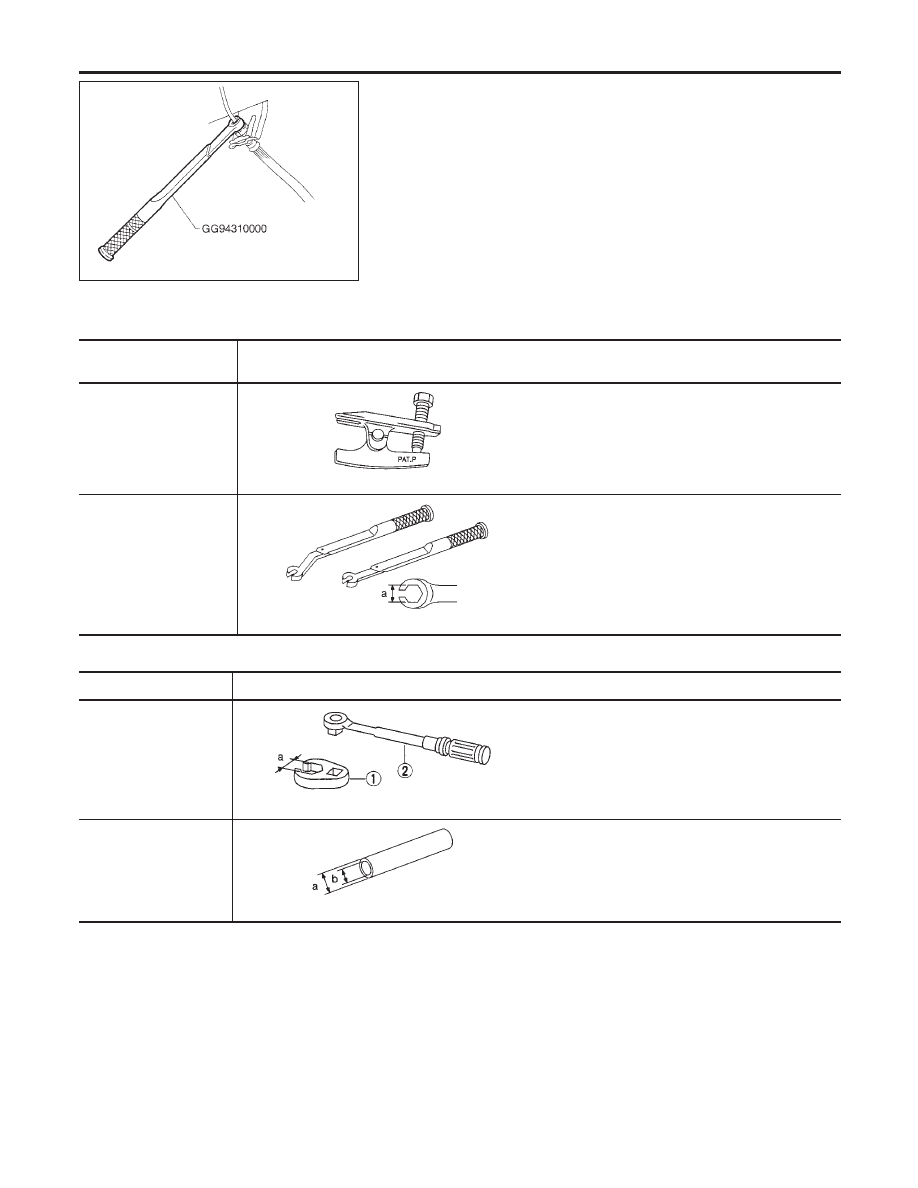

Precautions

PRECAUTIONS

NMAX0001

I

When installing rubber parts, final tightening must be car-
ried out under unladen condition* with tires on ground.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

After installing removed suspension parts, check wheel
alignment and adjust if necessary.

I

Use flare nut wrench when removing or installing brake
tubes.

I

Always torque brake lines when installing.

Preparation

SPECIAL SERVICE TOOLS

NMAX0002

Tool number
Tool name

Description

HT72520000
Ball joint remover

NT146

Removing tie-rod outer end and lower ball joint

GG94310000
Flare nut torque wrench

NT406

Removing and installing brake piping
a: 10 mm (0.39 in) dia.

COMMERCIAL SERVICE TOOLS

NMAX0003

Tool name

Description

1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing each brake piping
a: 10 mm (0.39 in)

Baffle plate drift

NT065

Installing baffle plate
a: 88 mm (3.46 in) dia.
b: 68 mm (2.68 in) dia.

FRONT AXLE

Precautions

AX-2
