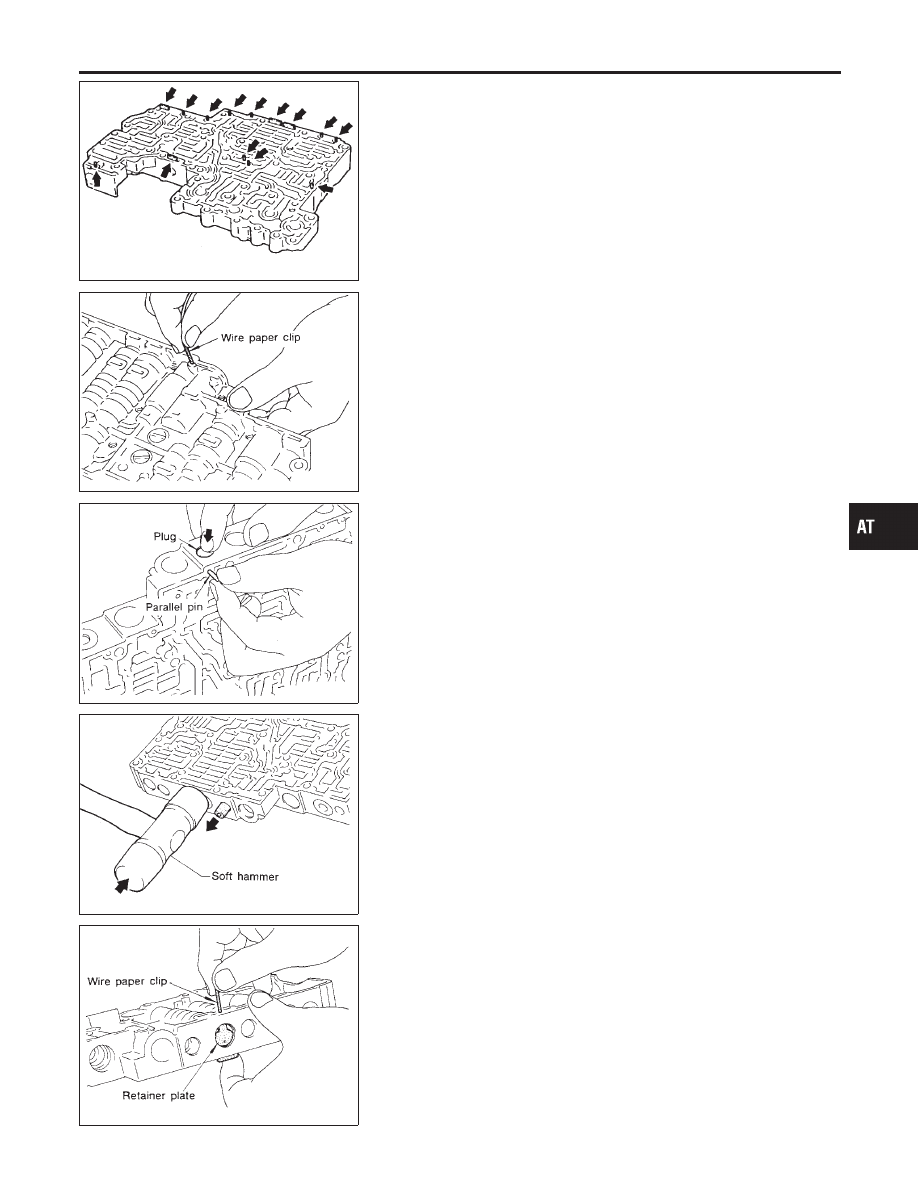

SAT834A

DISASSEMBLY

NMAT0121

1.

Remove valves at parallel pins.

I

Do not use a magnetic hand.

SAT822A

a.

Use a wire paper clip to push out parallel pins.

SAT823A

b.

Remove parallel pins while pressing their corresponding plugs
and sleeves.

I

Remove plug slowly to prevent internal parts from jump-
ing out.

SAT824A

c.

Place mating surface of valve facedown, and remove internal
parts.

I

If a valve is hard to remove, place valve body facedown
and lightly tap it with a soft hammer.

I

Be careful not to drop or damage valves and sleeves.

SAT825A

2.

Remove valves at retainer plates.

a.

Pry out retainer plate with wire paper clip.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-237

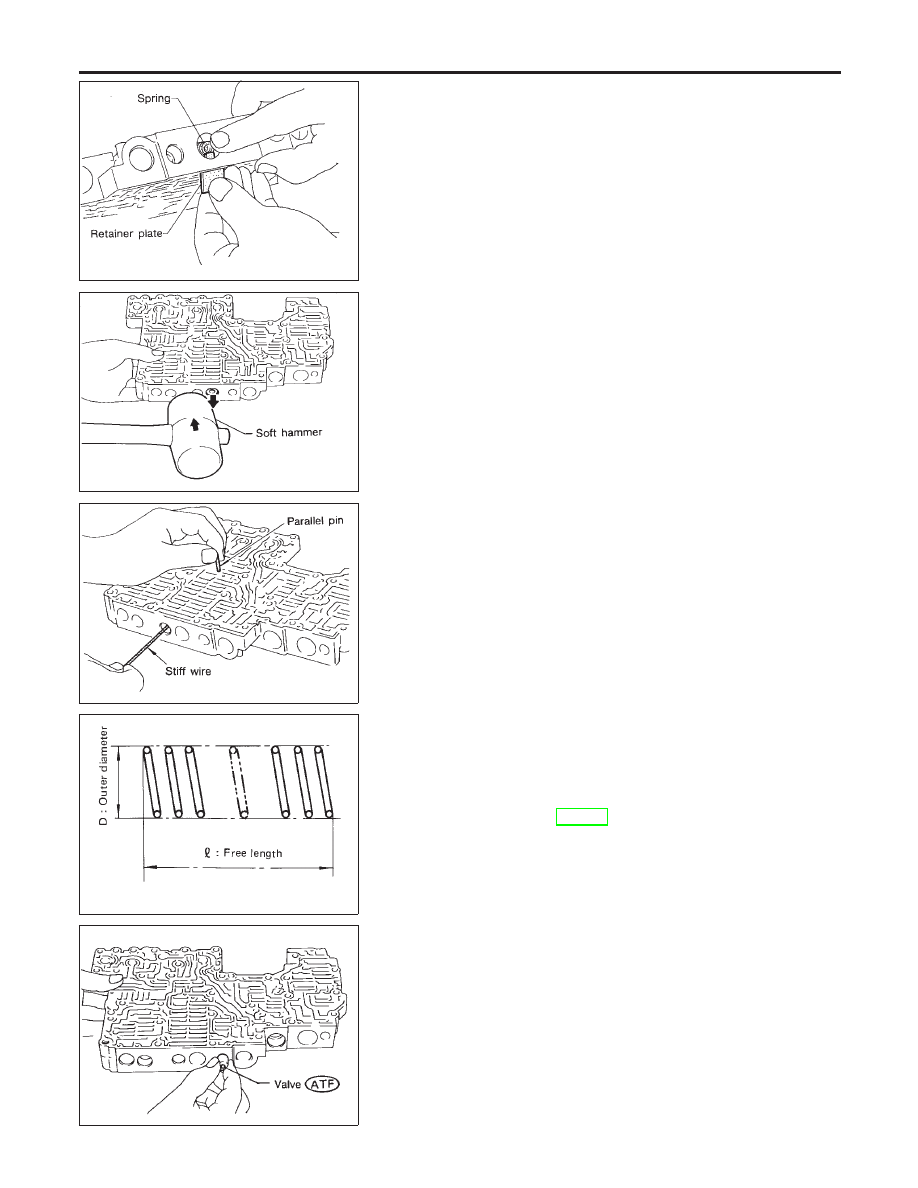

SAT826A

b.

Remove retainer plates while holding spring.

SAT827A

c.

Place mating surface of valve facedown, and remove internal
parts.

I

If a valve is hard to remove, lightly tap valve body with a
soft hammer.

I

Be careful not to drop or damage valves, sleeves, etc.

SAT828A

I

4-2 sequence valve and relay valve are located far back in
upper body. If they are hard to remove, carefully push them out
using stiff wire.

I

Be careful not to scratch sliding surface of valve with wire.

SAT829A

INSPECTION

NMAT0122

Valve Springs

NMAT0122S01

I

Measure free length and outer diameter of each valve spring.
Also check for damage or deformation.

Inspection standard:

Refer to SDS, AT-289.

I

Replace valve springs if deformed or fatigued.

Control Valves

NMAT0122S02

I

Check sliding surfaces of valves, sleeves and plugs.

SAT830A

ASSEMBLY

NMAT0123

1.

Lubricate the control valve body and all valves with ATF. Install
control valves by sliding them carefully into their bores.

I

Be careful not to scratch or damage valve body.

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-238

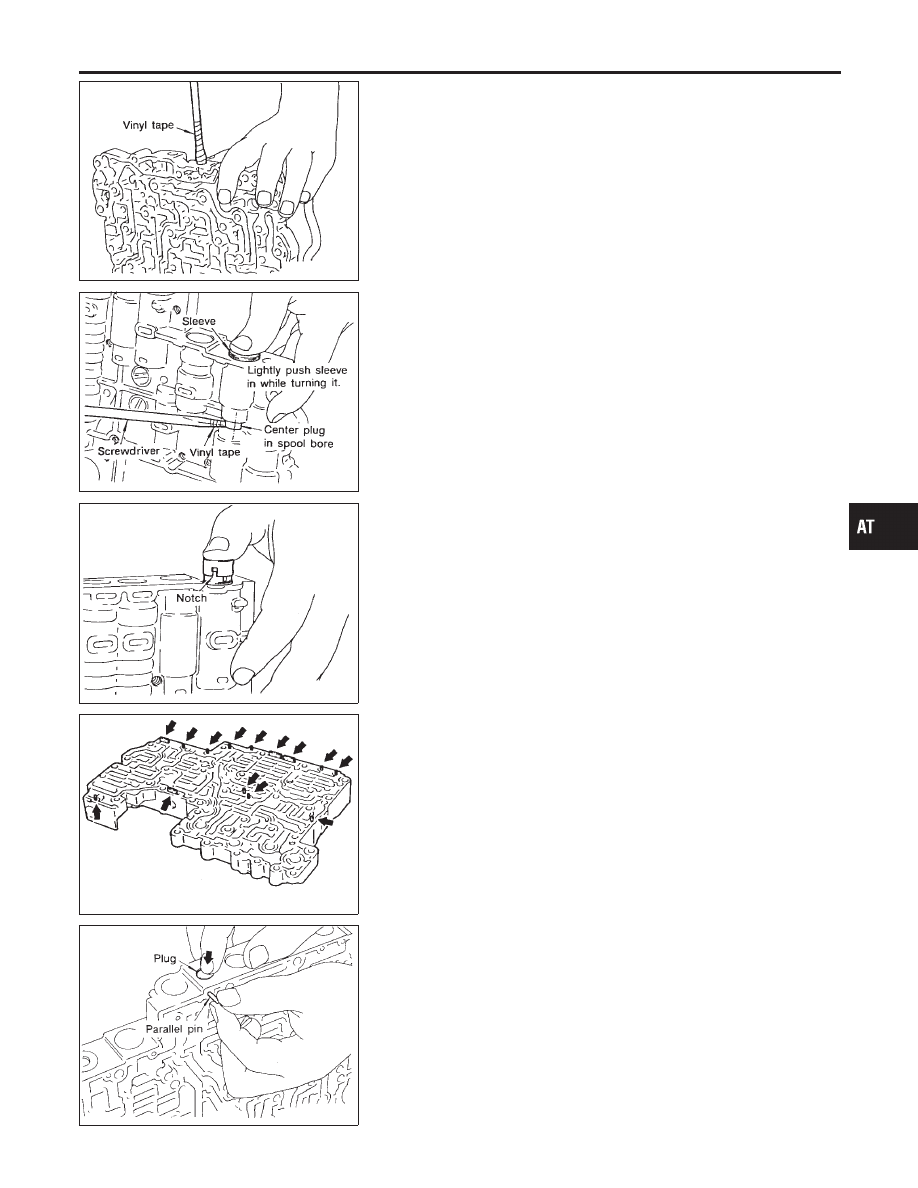

SAT831A

I

Wrap a small screwdriver with vinyl tape and use it to insert the
valves into proper position.

SAT832A

Pressure regulator valve

I

If pressure regulator plug is not centered properly, sleeve can-
not be inserted into bore in upper body. If this happens, use
vinyl tape wrapped screwdriver to center sleeve until it can be
inserted.

I

Turn sleeve slightly while installing.

SAT833A

Accumulator control plug

I

Align protrusion of accumulator control sleeve with notch in
plug.

I

Align parallel pin groove in plug with parallel pin, and install
accumulator control valve.

SAT834A

2.

Install parallel pins and retainer plates.

SAT823A

I

While pushing plug, install parallel pin.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-239

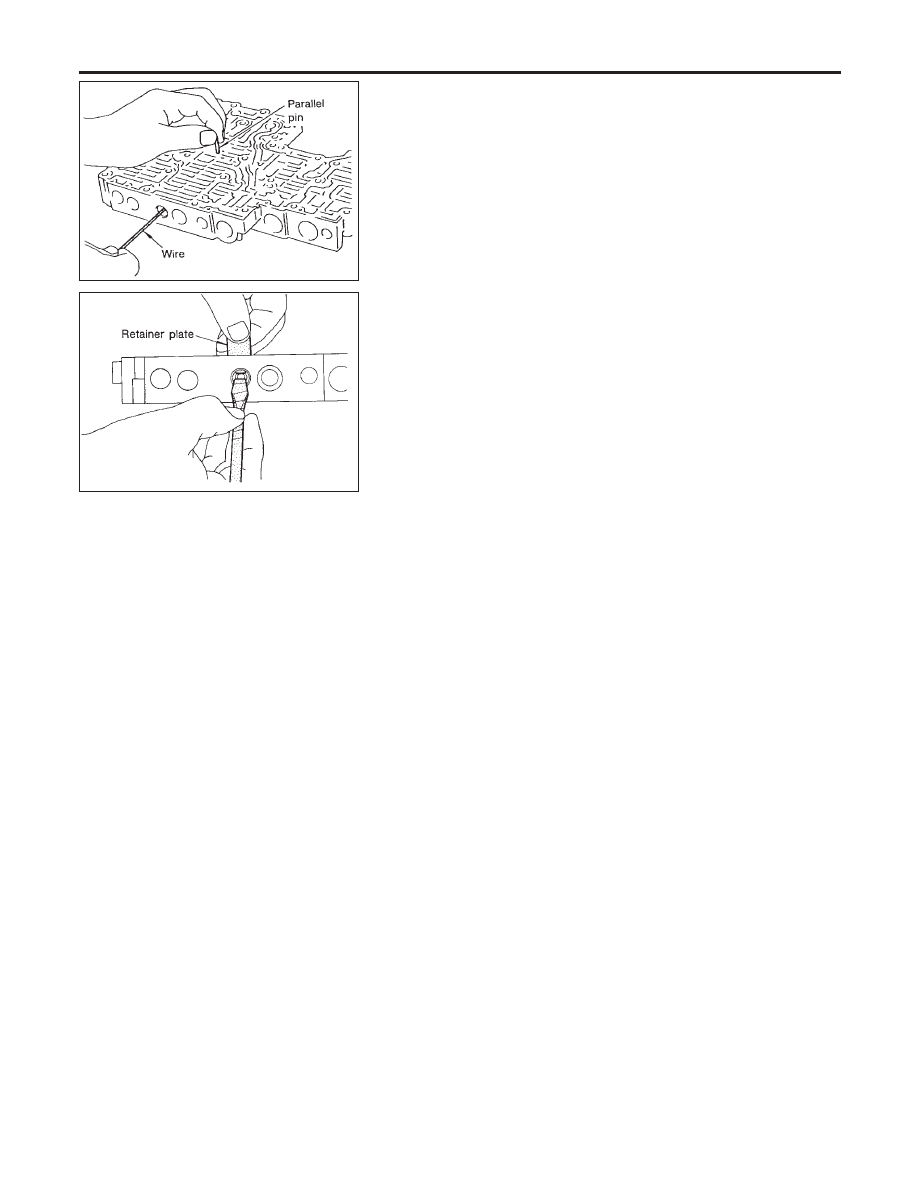

SAT835A

4-2 sequence valve and relay valve

I

Push 4-2 sequence valve and relay valve with wire wrapped in
vinyl tape to prevent scratching valve body. Install parallel pins.

SAT836A

I

Insert retainer plate while pushing spring.
