CYLINDER BLOCK

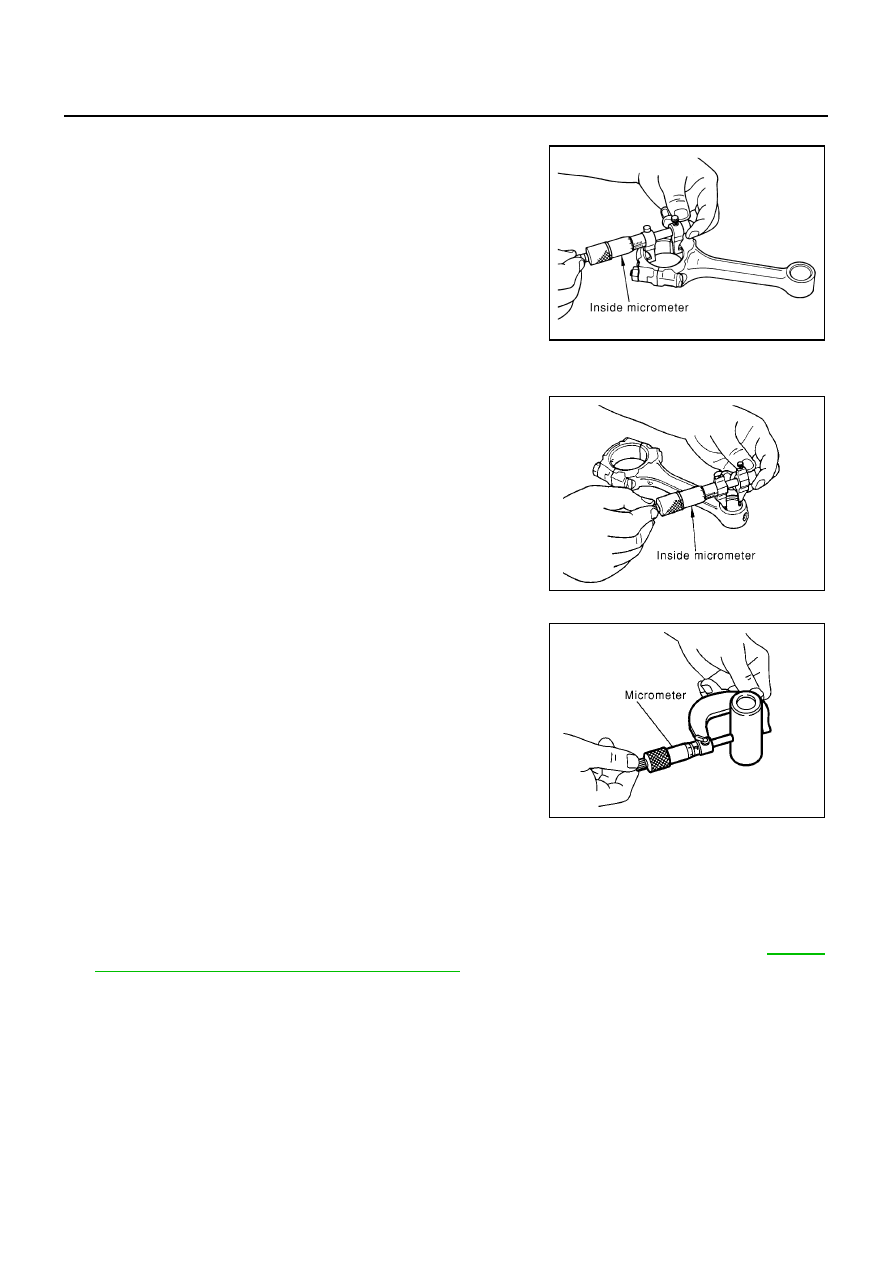

CONNECTING ROD BIG END INNER DIAMETER

●

Install connecting rod caps without connecting rod bearings and
tighten connecting rod nuts to the specified torque. Using inside
micrometer, measure connecting rod big end inner diameter.

CONNECTING ROD BUSHING OIL CLEARANCE (SMALL END)
Connecting Rod Small End Inner Diameter

Use inside micrometer to measure small end inner diameter.

Piston Pin Outer Diameter

Use micrometer to measure piston pin outer diameter.

Calculation of Connecting Rod Bushing Clearance

(Connecting rod small end bushing clearance) = (Connecting rod small end inner diameter)

−

(Piston pin outer

diameter)

●

If out of specifications, replace connecting rod and/or piston and piston pin assembly. Refer to

EM-211,

"HOW TO SELECT CONNECTING ROD BEARING"

.

Standard

: 55.000 - 55.013 mm (2.1654 - 2.1659 in)

PBIC0119E

Standard

: 28.026 - 28.038 mm (1.1034 - 1.1039 in)

PBIC0120E

Standard

: 27.995 - 28.000 mm (1.1022 - 1.1024 in)

PBIC0117E

Standard

: 0.026 - 0.044 mm (0.0010 - 0.0017 in)

Limit

: 0.057 mm (0.0022 in)

CYLINDER BLOCK

EM-217

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

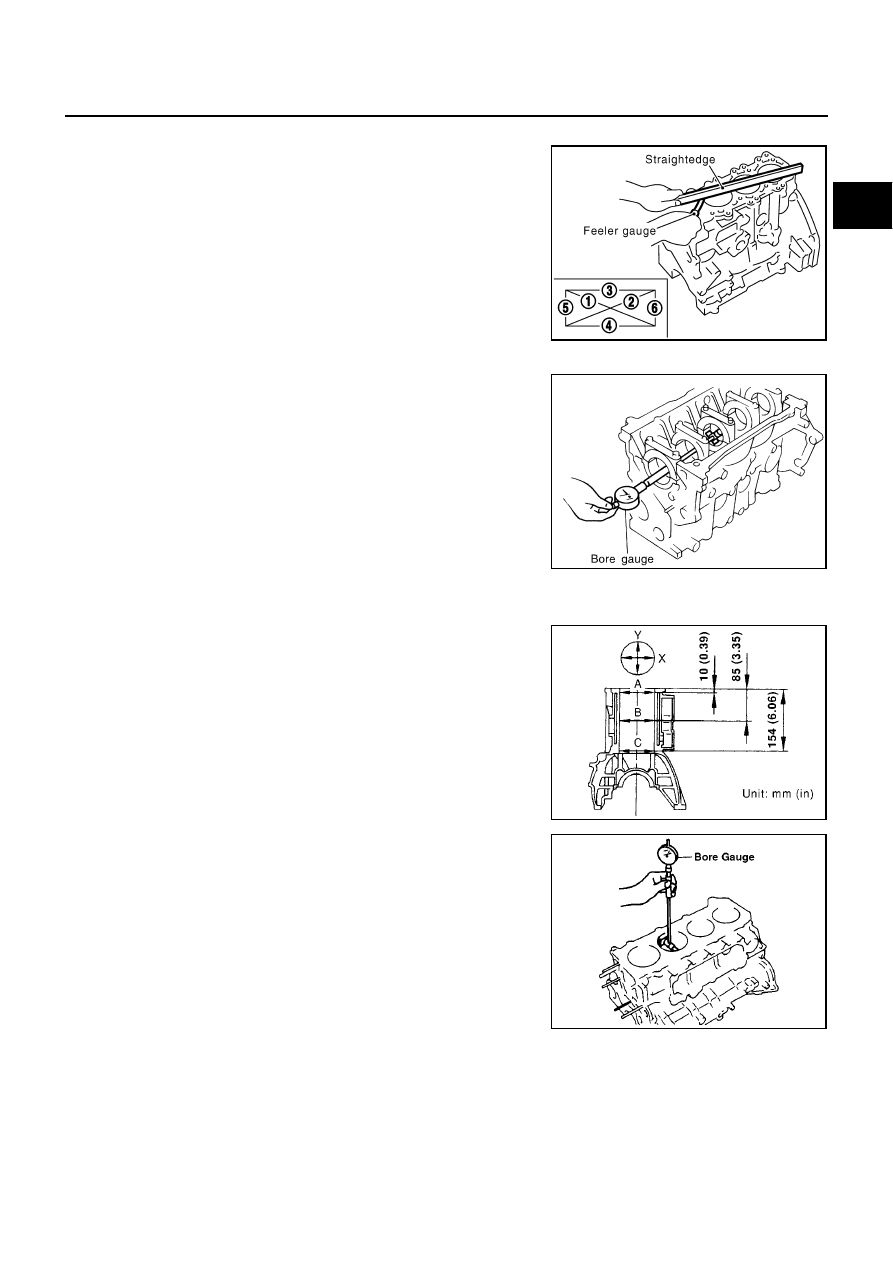

CYLINDER BLOCK TOP SURFACE DISTORTION

●

Using scraper, remove gasket installed onto cylinder block sur-
face. Remove contamination such as oil, scale, and carbon.

CAUTION:

Keep broken pieces of gasket clear of oil and coolant pas-
sages.

●

Use straightedge and feeler gauge to check block upper surface
for distortion.

MAIN BEARING HOUSING INNER DIAMETER

●

Without installing main bearings, install main bearing caps, and
tighten bolts to the specified torque.

●

Measure the inner diameter of main bearing housing with a bore
gauge.

●

If the measurement is out of the specified range, replace cylin-
der block and main bearing caps.

PISTON TO CYLINDER BORE CLEARANCE
Cylinder Bore Inner Diameter

●

Using bore gauge, measure cylinder inner diameters at 6 posi-
tions; top, middle, and bottom (C - A) in 2 directions (X, Y).

●

If clearance exceeds the limit, or any flaws or seizures are found
on inner surface of cylinder, horn or bore the applicable cylinder
or redore all cylinder.

Limit

: 0.04 mm (0.0016 in)

SEM501G

Standard

: 66.654 - 66.681 mm (2.6242 - 2.6252 in)

JEM214G

Cylinder inner diameter:

Standard

: 86.000 - 86.030 mm

(3.3858 - 3.5870 in)

Wear limit

: 0.07 mm (0.0028 in)

Out-of-round limit (X - Y)

: 0.015 mm (0.0006 in)

Taper limit (C - A)

: 0.010 mm (0.0004 in)

PBIC0763E

FEM110

EM-218

[YD]

CYLINDER BLOCK

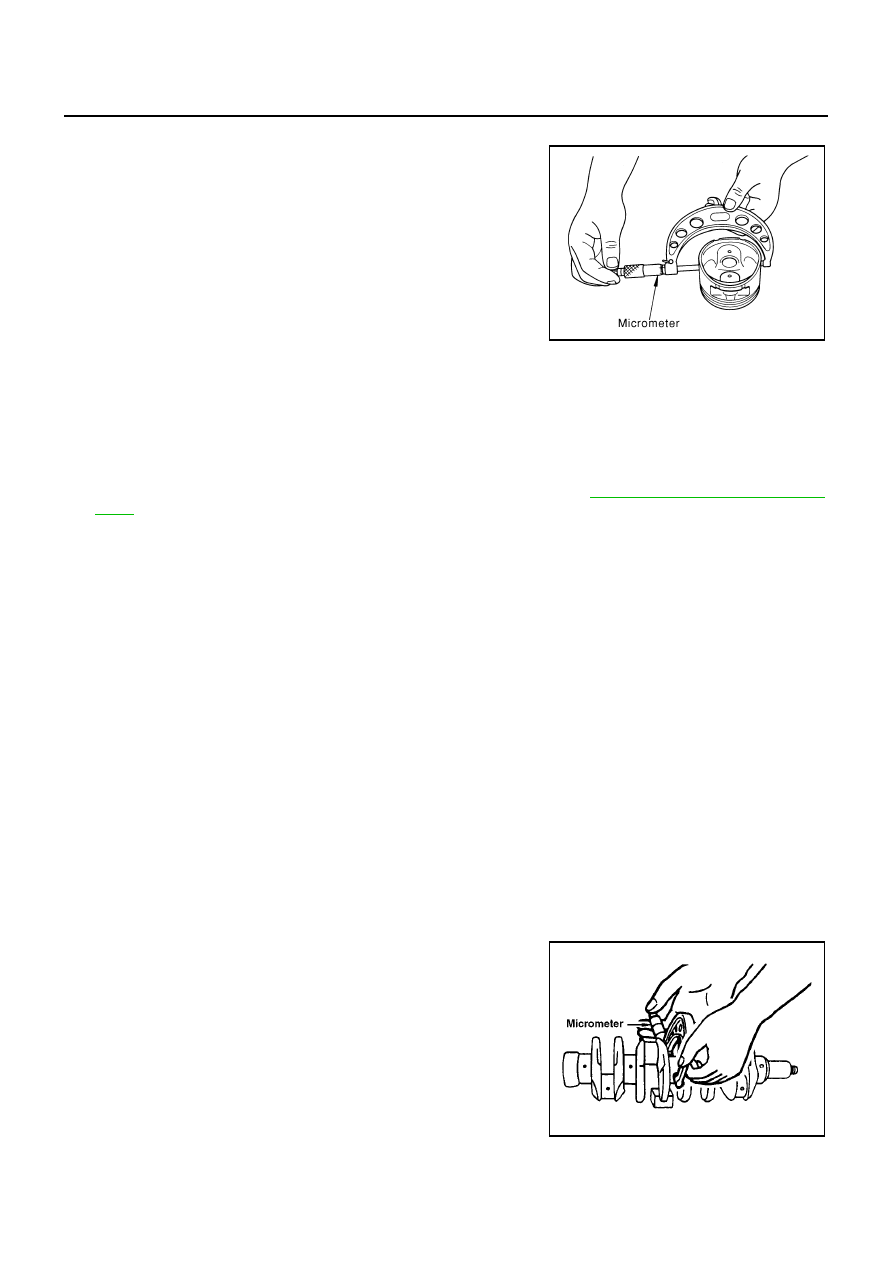

Piston Outer Diameter

Use micrometer to measure piston skirt outer diameter.

Calculation of Piston to Piston Bore Clearance

●

Calculate using piston skirt outer diameter and cylinder inner diameter (direction X, position B).
(Clearance) = (Cylinder inner diameter)

−

(Piston skirt outer diameter)

●

If out of specification, replace piston and piston pin assembly. Refer to

EM-210, "HOW TO SELECT PIS-

TON"

.

Reboring Cylinder

1.

Determine cylinder bore size by adding piston-to-cylinder bore clearance to piston diameter.

2.

Install main bearing caps and tighten bolts to specified torque. This will prevent distortion of cylinder
bores.

3.

Cut cylinder bore.

●

When any cylinder needs boring, all other cylinders must also be bored.

●

Do not cut too much out of cylinder bore at a time. Cut only 0.05 mm (0.0020 in) or so at a time.

4.

Hone cylinders to obtain specified piston-to-bore clearance.

5.

Measure finished cylinder bore for out- of-round and taper.

●

Measurement should be done after cylinder bore cools down.

CRANKSHAFT JOURNAL OUTER DIAMETER

Use micrometer to measure journal outer diameter.

CRANKSHAFT PIN OUTER DIAMETER

Use micrometer to measure pin outer diameter.

Piston skirt diameter:

Measurement position

: 11.0 mm (0.43 in)

Distance from the bottom

Standard

: 85.928 - 85.962 mm

(3.3830 - 3.3843 in)

0.25 (0.0098) O/S

: 86.188 - 86.202

(3.3932 - 3.3938)

0.50 (0.0197) O/S

: 86.438 - 86.452

(3.4031 - 3.4036)

PBIC0125E

Specifications at room temperature [20

°

C (68

°

F)]:

0.058 - 0.082 mm (0.0023 - 0.0032 in)

Rebore size calculation:

D = A + B – C

Where,

D:Rebored diameter

A: Piston diameter as measured

B: Piston-to-bore clearance

C: Honing allowance 0.02 mm (0.0008 in)

Standard

: 62.951 - 62.975 mm (2.4784 - 2.4793 in)

FEM114

CYLINDER BLOCK

EM-219

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

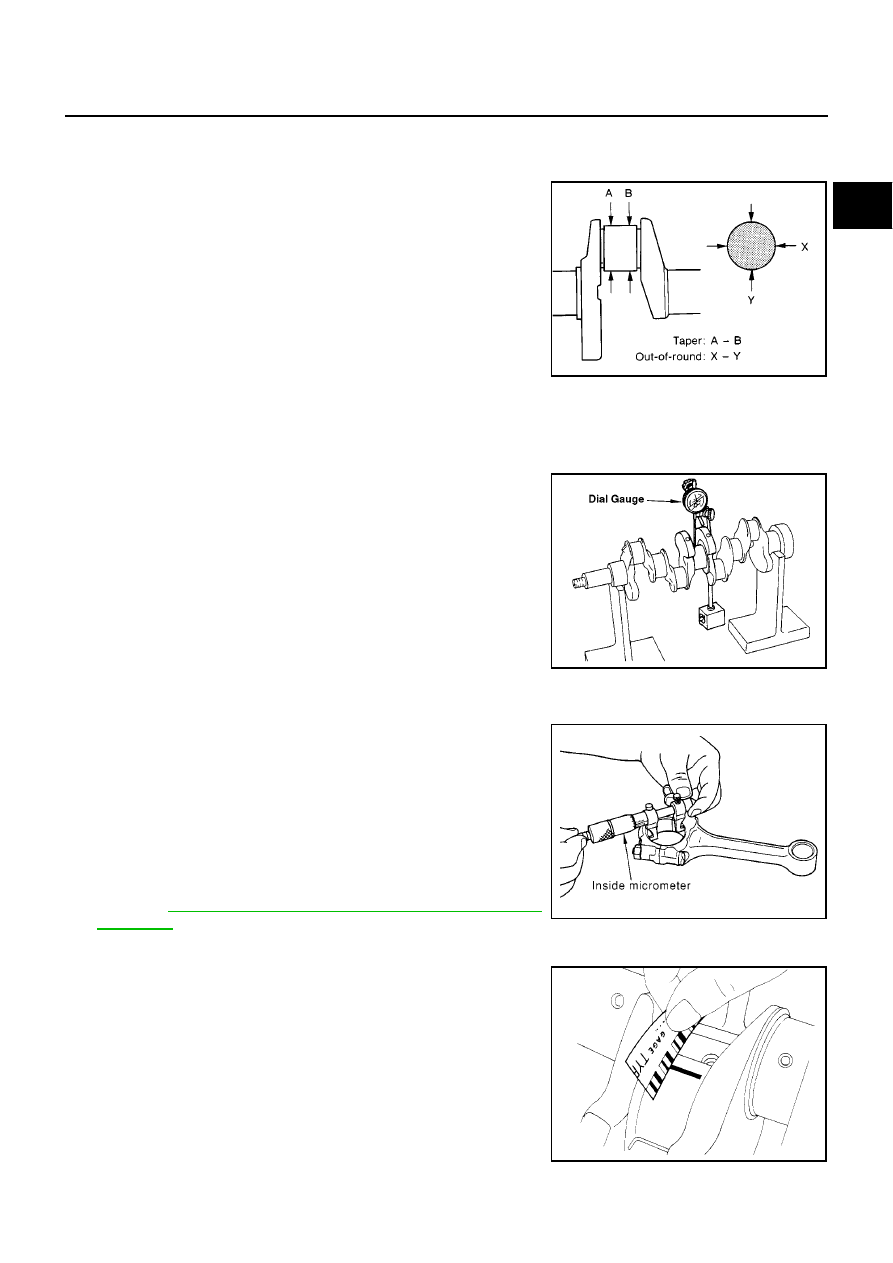

CRANKSHAFT OUT-OF-ROUND AND TAPER

●

Using micrometer, measure each journal and pin at 4 points
shown in the figure.

●

Out-of-round value is indicated by difference in dimensions
between directions X and Y at points A and B.

●

Taper value is indicated by difference in dimensions between
points A and B in directions X and Y.

CRANKSHAFT RUNOUT

●

Place V-block onto surface plate to support journals at both ends
of crankshaft.

●

Position dial indicator vertically onto No. 3 journal.

●

Rotate crankshaft to read needle movement on dial indicator.
(Total indicator reading)

CONNECTING ROD BEARING OIL CLEARANCE
Method by Measurement

●

Install connecting rod bearings to connecting rods and caps, and
tighten connecting nuts to the specified torque. Use inside
micrometer to measure connecting rod bearing inner diameter.
(Bearing clearance) = (Connecting rod bearing inner diameter)

−

(Crankshaft pin outer diameter)

●

If out of specifications, check connecting rod big end inner diam-
eter and crankshaft pin outer diameter, and select appropriate
connecting rod bearing to adjust clearance to specifications.
Refer to

EM-211, "HOW TO SELECT CONNECTING ROD

BEARING"

.

Method Using Plastigage

●

Remove contamination such as oil, dust completely from crank-
shaft pins and each bearing surface.

●

Cut plastigage slightly shorter than bearing width, place it in
crankshaft direction, avoiding oil holes.

●

Install connecting rod bearings to caps, and tighten connecting
rod nuts to the specified torque.

CAUTION:

Never rotate crankshaft.

●

Remove connecting rod caps and bearings, and measure plasti-
gage width using scale on plastigage bag.

Standard

: 51.954 - 51.974 mm (2.0454 - 2.0462 in)

Out-of-round:

Standard

: 0.003 mm (0.0001 in)

Limit

: 0.005 mm (0.0002 in)

Taper:

Standard

: 0.003 mm (0.0001 in)

Limit

: 0.005 mm (0.0002 in)

SEM316A

Standard

: 0.05 mm (0.0020 in)

Limit

: 0.10 mm (0.0039 in)

FEM116

Standard

: 0.031 - 0.061 mm (0.0012 - 0.0024 in)

PBIC0119E
