AIR CONDITIONING CONTROLS (ONLY) ARE
INEFFECTIVE (REAR DEFOGGER CONTROL
EXCLUDED).

NLEL0689S13

1

A/C AUTO AMP. AND DISPLAY UNIT CIRCUIT CHECK

1. Turn the ignition switch OFF.
2. Disconnect A/C auto amp. connector and display unit connector.

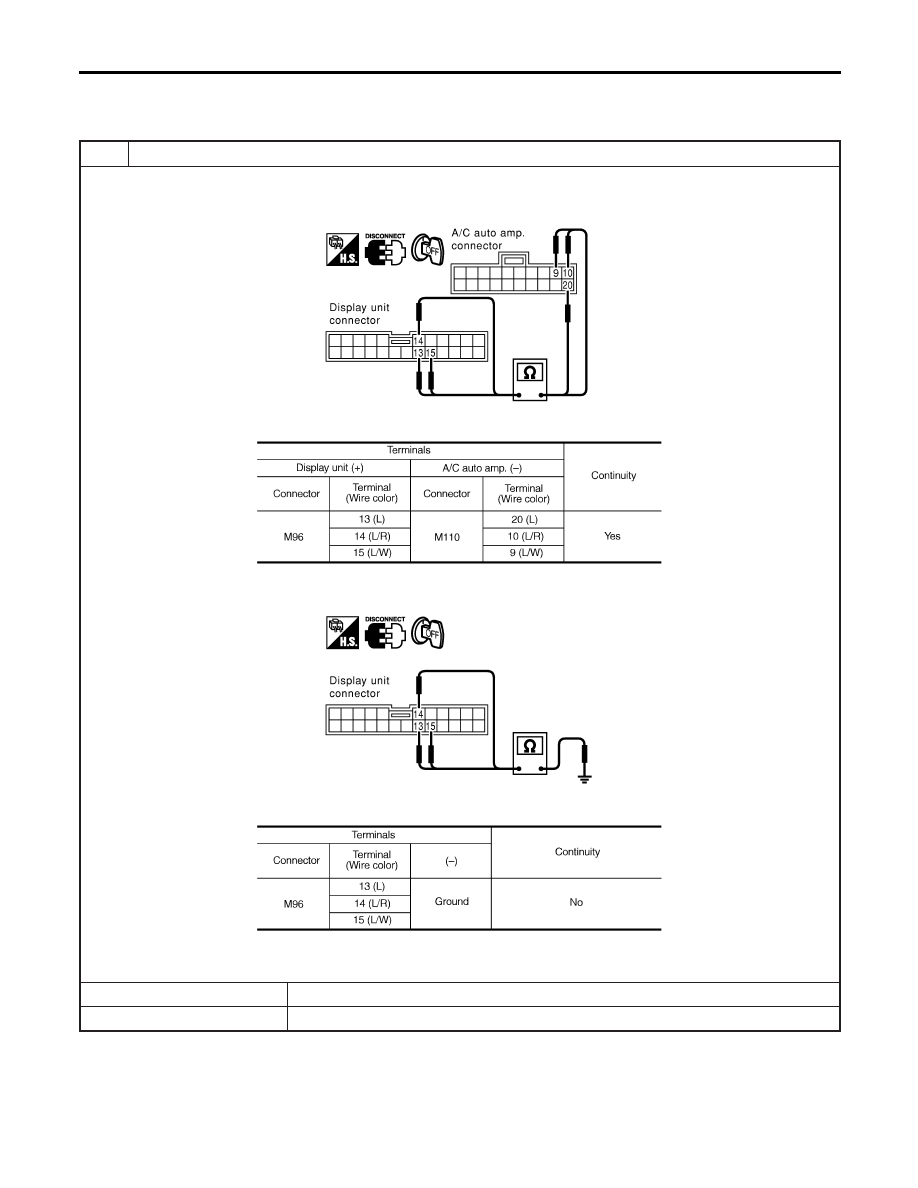

3. Check continuity between display unit and A/C auto amp.

MKIB0149E

MTBL1670

4. Check continuity between display unit and ground.

MKIB0150E

MTBL1671

OK or NG

OK

©

GO TO 2.

NG

©

Replace harness or connector.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-244

2

A/C-AV, AV-AC, AC-CLK COMMUNICATION SIGNAL CHECK

1. Connect A/C auto amp. connector.
2. Turn the ignition switch ON.
3. Check voltage between display unit and ground.

MKIB0203E

MTBL1672

OK or NG

OK

©

GO TO 3.

NG

©

Replace A/C auto amp.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-245

3

A/C-AV, AV-AC, AC-CLK COMMUNICATION SIGNAL CHECK

1. Connect display unit connector.
2. Turn the ignition switch ON.

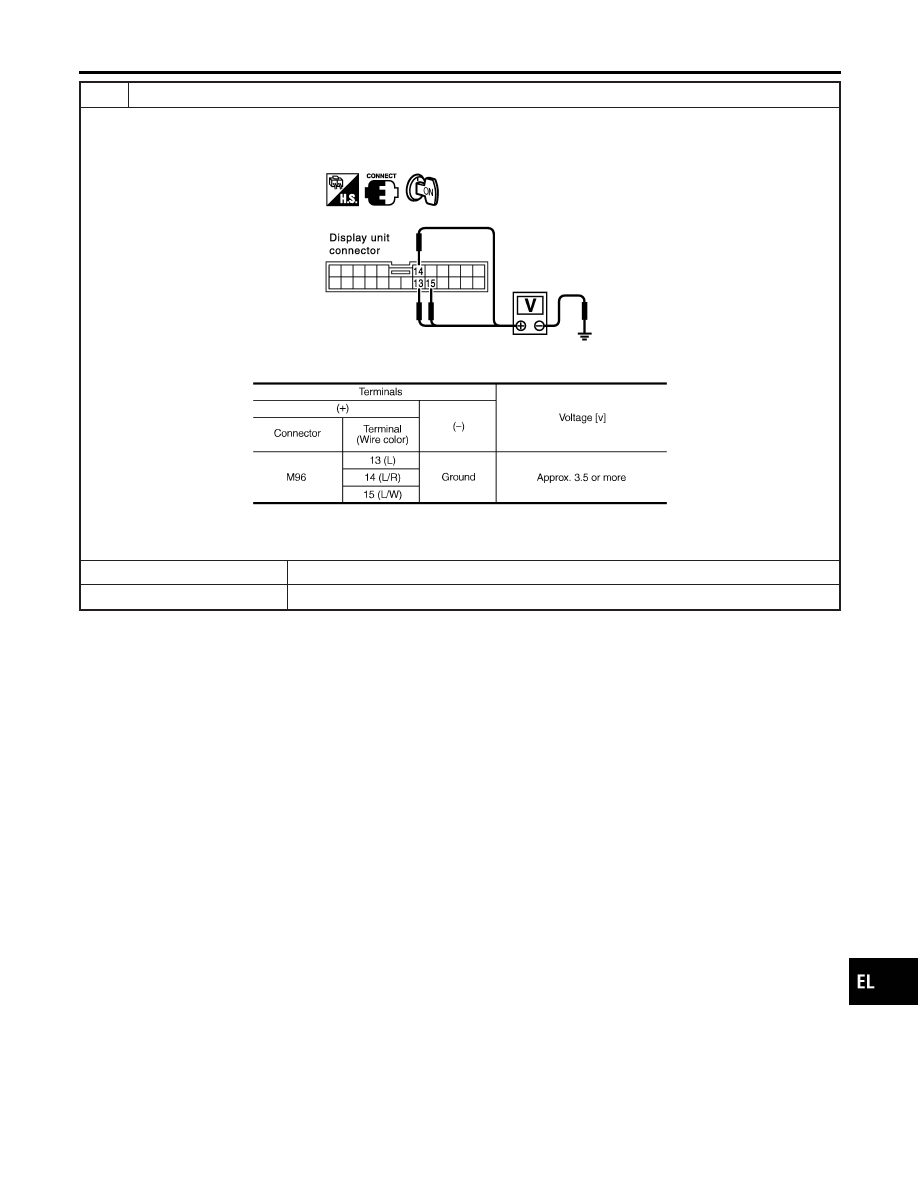

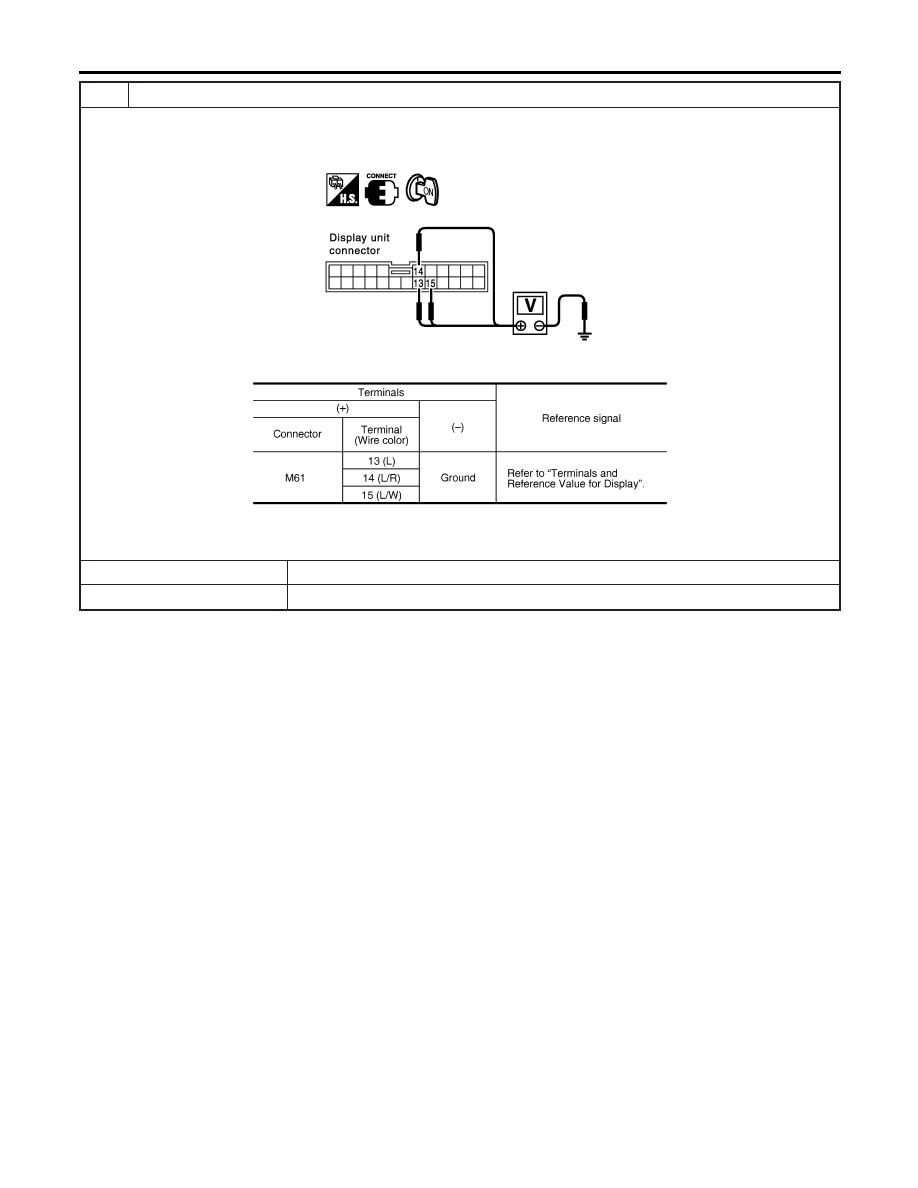

3. Check voltage signal between display unit and ground with oscilloscope or CONSULT-II.

MKIB0203E

MTBL1673

OK or NG

OK

©

Replace A/C auto amp.

NG

©

Replace display unit.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-246

NO FUEL INFORMATION IS DISPLAYED/NO WARNING
MESSAGE IS DISPLAYED

NLEL0689S14

1

COMMUNICATION LINE (MA-AV, AV-ME) CIRCUIT CHECK

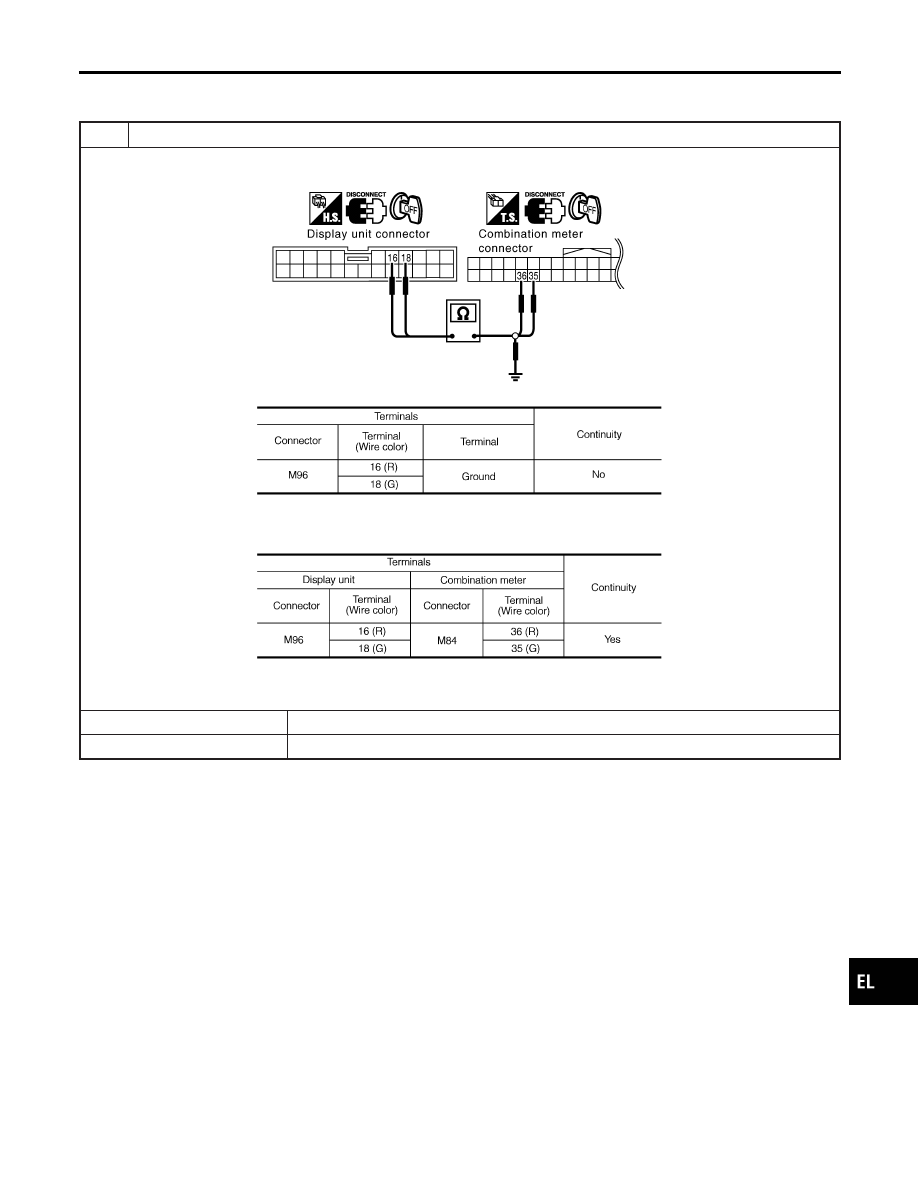

1. Disconnect the display unit connector and combination meter connector.
2. Check continuity between display unit and ground.

YEL405E

MTBL1674

3. Check continuity between display unit and combination meter.

MTBL1675

OK or NG

OK

©

GO TO 2.

NG

©

Replace harness or connector.
