Nissan Almera Tino V10. Manual - part 686

CEL501

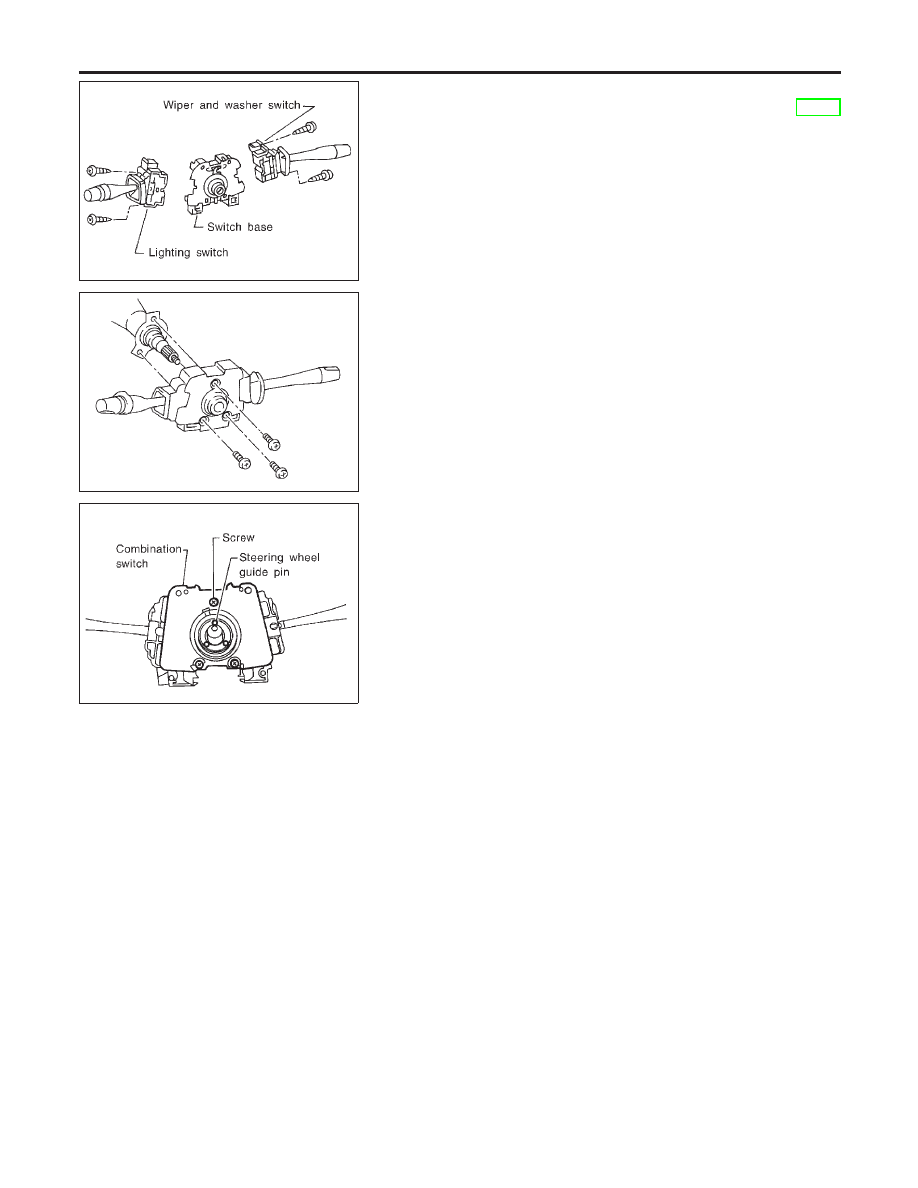

Replacement

NLEL0010

For removal and installation of spiral cable, refer to RS-24
“Installation — Air Bag Module and Spiral Cable”.

I

Each switch can be replaced without removing combination
switch base.

CEL406

I

To remove combination switch base, remove base attaching
screw.

SEL151V

I

Before installing the steering wheel, align the steering wheel
guide pins with the screws which secure the combination
switch as shown in the left figure.

COMBINATION SWITCH

Replacement

EL-40

Check

NLEL0350

YEL090E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

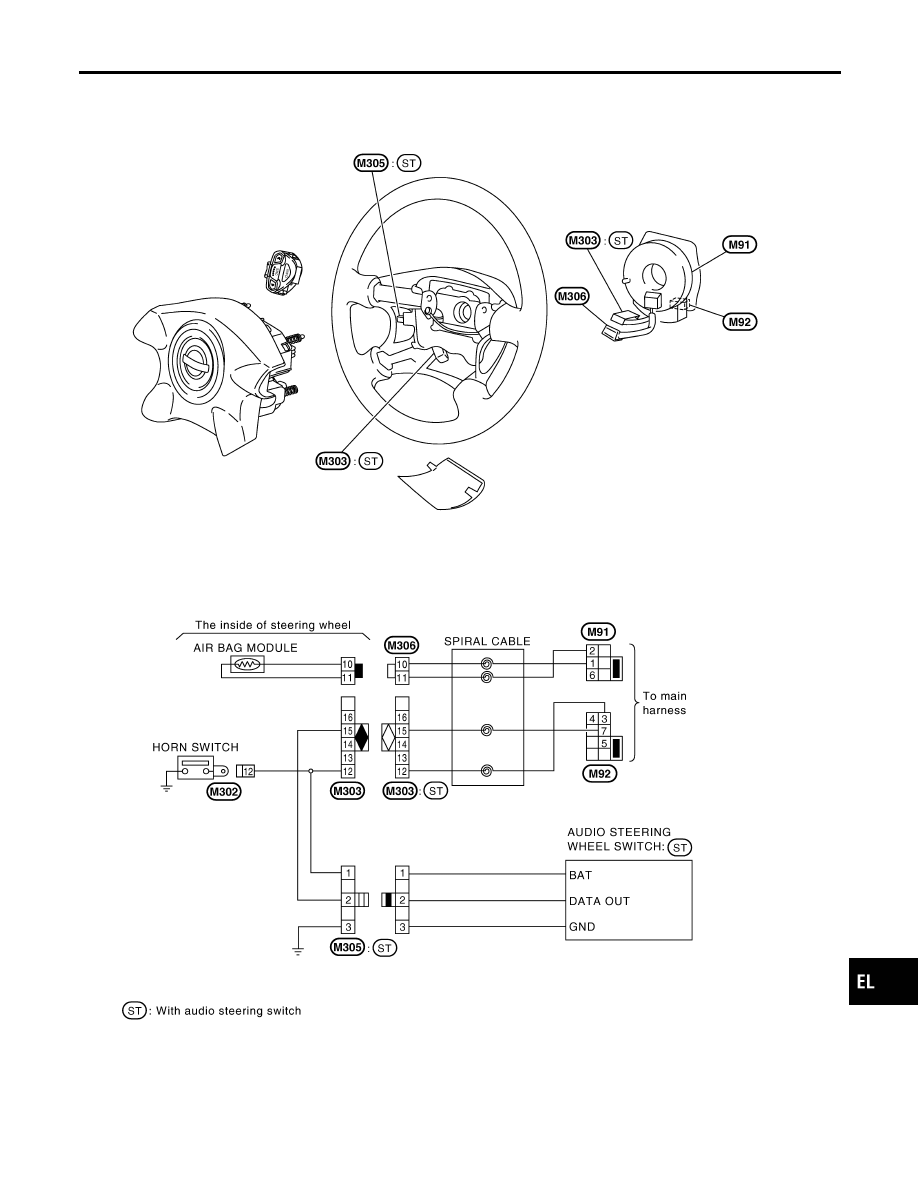

STEERING SWITCH

Check

EL-41

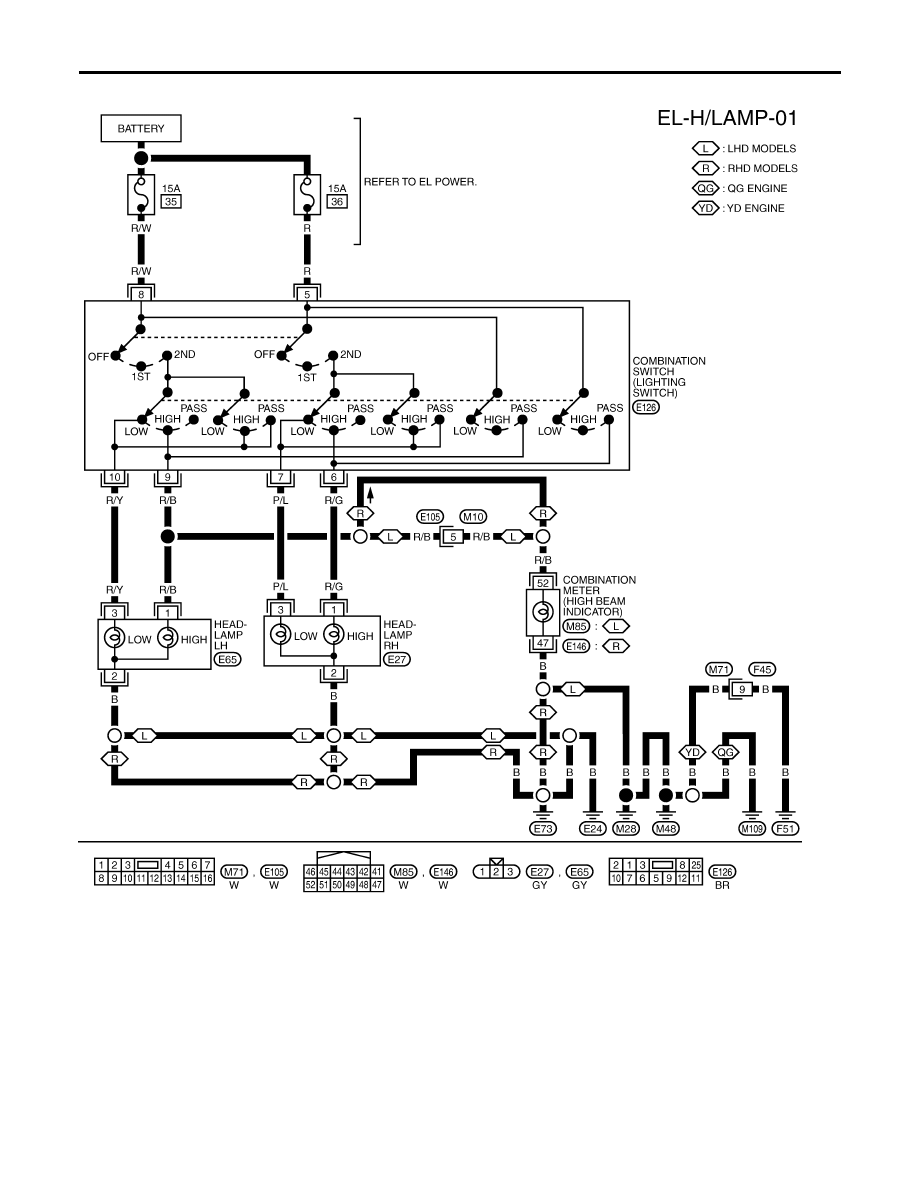

Wiring Diagram — H/LAMP —

NLEL0420

YEL926D

HEADLAMP

Wiring Diagram — H/LAMP —

EL-42

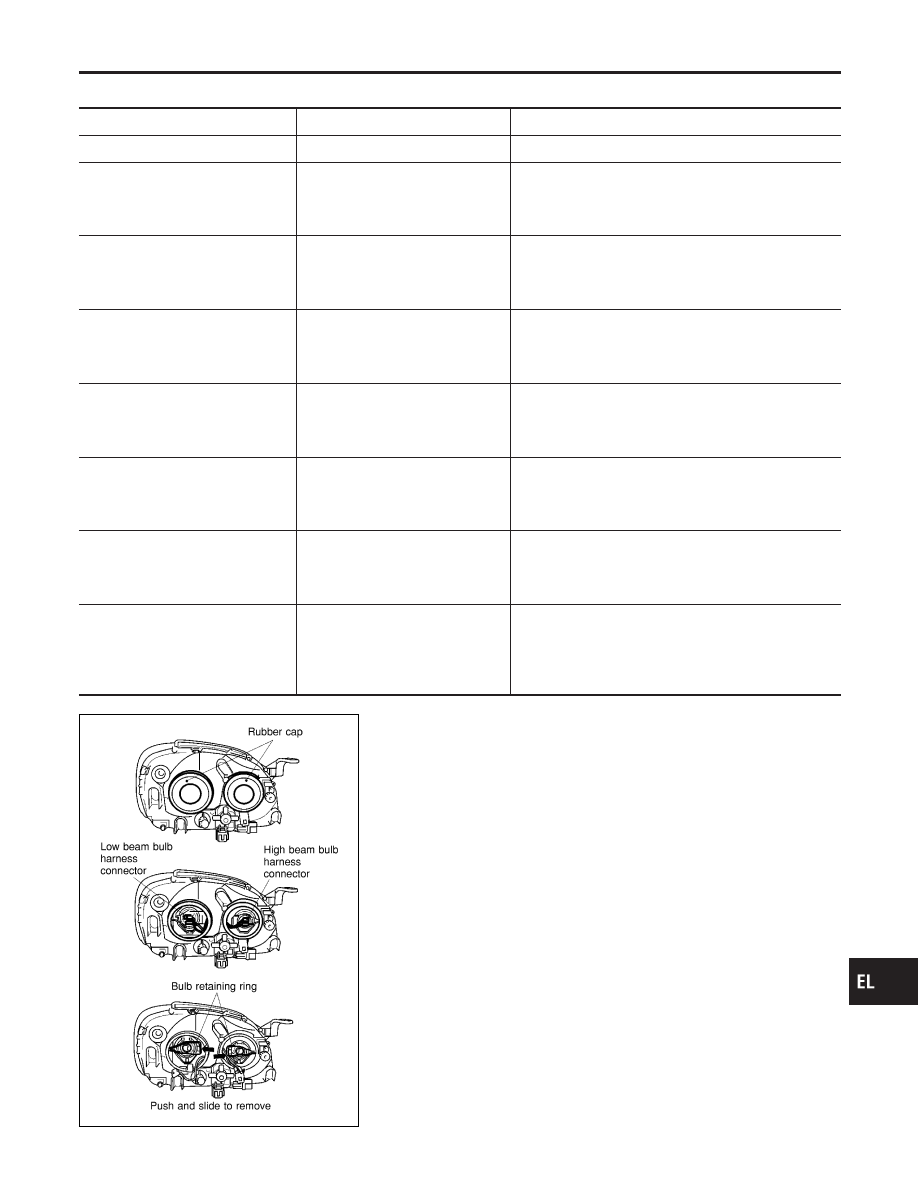

Trouble Diagnoses

NLEL0202

Symptom

Possible cause

Repair order

Neither headlamp operates.

1. Lighting switch

1. Check lighting switch.

LH headlamp (low and high beam)
does not operate, but RH head-
lamp (low and high beam) does
operate.

1. 15A fuse
2. Headlamp LH ground circuit
3. Lighting switch

1. Check 15A fuse. Verify battery positive voltage is

present at lighting switch terminal 8.

2. Check headlamp LH ground circuit.
3. Check lighting switch.

RH headlamp (low and high beam)
does not operate, but LH headlamp
(low and high beam) does operate.

1. 15A fuse
2. Headlamp RH ground circuit
3. Lighting switch

1. Check 15A fuse. Verify battery positive voltage is

present at lighting switch terminal 5.

2. Check headlamp RH ground circuit.
3. Check lighting switch.

LH high beam does not operate,
but LH low beam does operate.

1. Bulb
2. Open in LH high beam circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and LH

high beam for an open circuit.

3. Check lighting switch.

LH low beam does not operate, but
LH high beam does operate.

1. Bulb
2. Open in LH low beam circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and LH

low beam for an open circuit.

3. Check lighting switch.

RH high beam does not operate,
but RH low beam does operate.

1. Bulb
2. Open in RH high beam circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and RH

high beam for an open circuit.

3. Check lighting switch.

RH low beam does not operate, but
RH high beam does operate.

1. Bulb
2. Open in RH low beam circuit
3. Lighting switch

1. Check bulb.
2. Check the harness between lighting switch and RH

low beam for an open circuit.

3. Check lighting switch.

High beam indicator does not work. 1. Bulb

2. Ground circuit
3. Open in high beam circuit

1. Check bulb in combination meter.
2. Check harness between high beam indicator and

ground.

3. Check the harness between lighting switch and

combination meter for an open circuit.

NEL713

Bulb Replacement

NLEL0015

The headlamp is a semi-sealed beam type which uses a replace-
able halogen bulb. The bulb can be replaced from the engine com-
partment side without removing the headlamp body.

I

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Pull off the rubber cap.

3.

Disconnect the harness connector from the back side of the
bulb.

4.

Remove the bulb retaining ring.

5.

Remove the headlamp bulb carefully. Do not shake or rotate
the bulb when removing it.

6.

Install in the reverse order of removal.

CAUTION:

Do not leave headlamp reflector without bulb for a long period
of time. Dust, moisture, smoke, etc. entering headlamp body
may affect the performance of the headlamp. Remove head-
lamp bulb from the headlamp reflector just before a replace-
ment bulb is installed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP

Trouble Diagnoses

EL-43
