Nissan Pathfinder. Manual - part 1135





STR-20

< REMOVAL AND INSTALLATION >

STARTER MOTOR

REMOVAL AND INSTALLATION

STARTER MOTOR

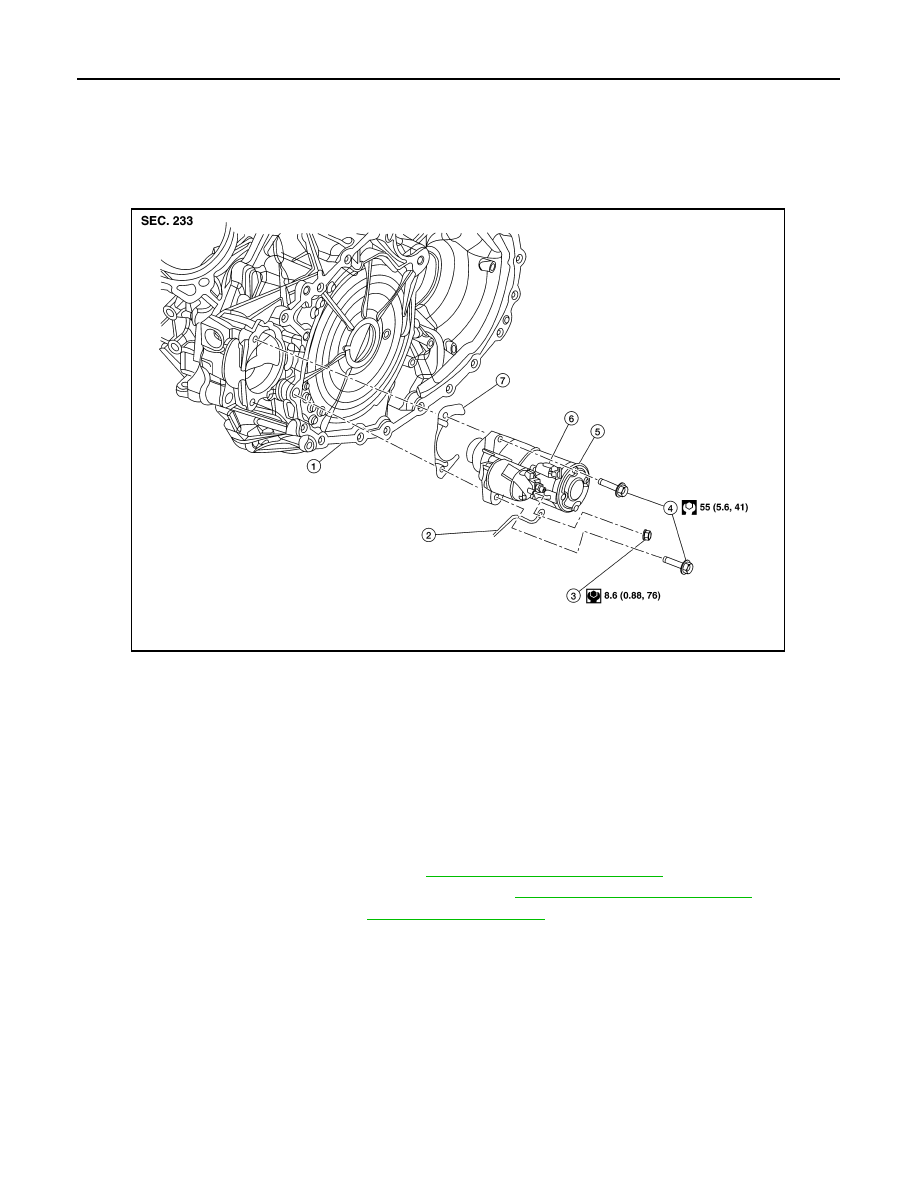

Exploded View

INFOID:0000000009178436

Removal and Installation

INFOID:0000000009178437

NOTE:

When removing components such as hoses, tubes/ lines, etc., cap or plug openings to prevent fluid from spill-

ing.

REMOVAL

1. Remove the air cleaner and air duct. Refer to

EM-24, "Removal and Installation"

.

2. Remove the battery tray and battery tray support. Refer to

PG-92, "Removal and Installation"

.

3. Remove CVT water hose A. Refer to

TM-213, "Exploded View"

.

4. Disconnect the “S” connector, and the “B” terminal harness.
5. Remove the starter motor bolts, then remove the starter motor.

INSTALLATION

Installation is in the reverse order of removal.

1.

Converter housing

2.

“B” terminal harness

3.

“B” terminal nut

4.

Starter motor bolt

5.

Starter motor

6.

“S” connector

7.

Shim

ALBIA0932ZZ

STARTER MOTOR

STR-21

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

STR

N

P

O

SERVICE DATA AND SPECIFICATIONS (SDS)

STARTER MOTOR

Starter

INFOID:0000000009178438

*: Always check with the Parts Department for the latest parts information.

Application

VQ35DE

Type*

Mitsubishi M000TA0073ZC

Reduction gear type

System voltage

12V

No-load

Terminal voltage

11V

Current

Less than 90A

Revolution

More than 2,400 rpm

TM-1

TRANSMISSION & DRIVELINE

C

E

F

G

H

I

J

K

L

M

SECTION

TM

A

B

TM

N

O

P

CONTENTS

TRANSAXLE & TRANSMISSION

CVT: RE0F10E

PRECAUTION ...............................................

6

PRECAUTIONS ...................................................

6

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

6

Precaution for Procedure without Cowl Top Cover ......

6

Precaution for TCM and Transaxle Assembly Re-
placement ................................................................
..

6

General Precautions  .................................................

7

On Board Diagnosis (OBD) System of CVT and
Engine .....................................................................
..

8

Removal and Installation Procedure for CVT Unit
Connector ................................................................
..

8

PREPARATION ...........................................

10

PREPARATION ..................................................

10

Special Service Tools ..............................................

10

Commercial Service Tools  ......................................

10

SYSTEM DESCRIPTION  .............................

11

COMPONENT PARTS  .......................................

11

CVT CONTROL SYSTEM  .........................................

11

CVT CONTROL SYSTEM : Component Parts Lo-
cation .......................................................................

11

CVT CONTROL SYSTEM : TCM ............................

13

CVT CONTROL SYSTEM : Transmission Range
Switch ......................................................................

13

CVT CONTROL SYSTEM : Input Speed Sensor ....

13

CVT CONTROL SYSTEM : Primary Speed Sen-
sor ...........................................................................

14

CVT CONTROL SYSTEM : Output Speed Sensor ....

15

CVT CONTROL SYSTEM : CVT Fluid Tempera-
ture Sensor ..............................................................

15

CVT CONTROL SYSTEM : Primary Pressure
Sensor .....................................................................

16

CVT CONTROL SYSTEM : Secondary Pressure
Sensor .....................................................................

16

CVT CONTROL SYSTEM : Line Pressure Sole-
noid Valve ................................................................

16

CVT CONTROL SYSTEM : Primary Pressure So-
lenoid Valve  .............................................................

17

CVT CONTROL SYSTEM : Secondary Pressure
Solenoid Valve .........................................................

17

CVT CONTROL SYSTEM : Torque Converter
Clutch Solenoid Valve  .............................................

17

CVT CONTROL SYSTEM : Select Solenoid Valve

....

18

CVT CONTROL SYSTEM : Overdrive Control
Switch ......................................................................

18

CVT CONTROL SYSTEM : Tow Mode Switch ........

18

CVT CONTROL SYSTEM : OD OFF Indicator
Lamp ........................................................................

18

CVT CONTROL SYSTEM : TOW Mode Indicator
Lamp ........................................................................

19

CVT CONTROL SYSTEM : Shift Position Indica-
tor ............................................................................

19

CVT CONTROL SYSTEM : Malfunction Indicator
Lamp (MIL)  ..............................................................

19

SHIFT LOCK SYSTEM  ..............................................

19

SHIFT LOCK SYSTEM : Component Parts Loca-
tion ...........................................................................

20

STRUCTURE AND OPERATION  .....................

21

TRANSAXLE ..............................................................

21

TRANSAXLE : Cross-Sectional View  ......................

21

TRANSAXLE : Transaxle Mechanism .....................

22

TRANSAXLE : Operation Status .............................

24

TRANSAXLE : Oil Pressure System .......................

25

TRANSAXLE : Component Description ...................

25

FLUID COOLER & FLUID WARMER SYSTEM  ........

26

FLUID COOLER & FLUID WARMER SYSTEM :
System Description ..................................................

26

SHIFT LOCK SYSTEM  ..............................................

28

TM-2

SHIFT LOCK SYSTEM : System Description .........

28

SYSTEM .............................................................

30

CVT CONTROL SYSTEM  .........................................

30

CVT CONTROL SYSTEM : System Description  ....

30

CVT CONTROL SYSTEM : Fail-safe .....................

31

CVT CONTROL SYSTEM : Protection Control  ......

34

LINE PRESSURE CONTROL  ...................................

35

LINE PRESSURE CONTROL : System Descrip-
tion .........................................................................
.

35

SHIFT CONTROL ......................................................

36

SHIFT CONTROL : System Description .................

36

SELECT CONTROL ..................................................

38

SELECT CONTROL : System Description  .............

38

LOCK-UP CONTROL ................................................

38

LOCK-UP CONTROL : System Description  ...........

39

ON BOARD DIAGNOSTIC (OBD) SYSTEM  .....

40

Description ..............................................................

40

Function of OBD  .....................................................

40

DIAGNOSIS SYSTEM (TCM)  ............................

41

DIAGNOSIS DESCRIPTION  .....................................

41

DIAGNOSIS DESCRIPTION : 1 Trip Detection Di-
agnosis and 2 Trip Detection Diagnosis  ................
.

41

DIAGNOSIS DESCRIPTION : DTC and DTC of
1st Trip ...................................................................
.

41

DIAGNOSIS DESCRIPTION : Malfunction Indica-
tor Lamp (MIL)  .......................................................
.

41

DIAGNOSIS DESCRIPTION : Counter System  .....

41

CONSULT Function ................................................

43

ECU DIAGNOSIS INFORMATION ..............

48

TCM ....................................................................

48

Reference Value .....................................................

48

Fail-safe ..................................................................

55

Protection Control ...................................................

58

DTC Inspection Priority Chart .................................

58

DTC Index  ..............................................................

60

WIRING DIAGRAM  .....................................

62

CVT CONTROL SYSTEM ..................................

62

Wiring diagram  .......................................................

62

CVT SHIFT LOCK SYSTEM ..............................

74

Wiring diagram  .......................................................

74

BASIC INSPECTION ...................................

78

DIAGNOSIS AND REPAIR WORK FLOW ........

78

Work Flow ...............................................................

78

Diagnostic Work Sheet  ...........................................

79

ADDITIONAL SERVICE WHEN REPLACING
TCM ....................................................................

81

Description ..............................................................

81

Work Procedure  ......................................................

81

ADDITIONAL SERVICE WHEN REPLACING
TRANSAXLE ASSEMBLY  ................................

82

Description ..............................................................

82

Work Procedure  ......................................................

82

CVT FLUID COOLER SYSTEM  ........................

84

Cleaning ..................................................................

84

STALL TEST  .....................................................

87

Work Procedure  ......................................................

87

CVT POSITION ..................................................

88

Inspection and Adjustment ......................................

88

DTC/CIRCUIT DIAGNOSIS ........................

89

U0073 COMMUNICATION BUS A OFF ............

89

DTC Logic  ...............................................................

89

Diagnosis Procedure ...............................................

89

U0100 LOST COMMUNICATION (ECM A) .......

90

DTC Logic  ...............................................................

90

Diagnosis Procedure ...............................................

90

U0102 LOST COMMUNICATION (TRANS-
FER) ...................................................................

91

DTC Logic  ...............................................................

91

Diagnosis Procedure ...............................................

91

U0140 LOST COMMUNICATION (BCM)  ..........

92

DTC Logic  ...............................................................

92

Diagnosis Procedure ...............................................

92

U0141 LOST COMMUNICATION (BCM A)  ......

93

DTC Logic  ...............................................................

93

Diagnosis Procedure ...............................................

93

U0155 LOST COMMUNICATION (IPC)  ............

94

DTC Logic  ...............................................................

94

Diagnosis Procedure ...............................................

94

U0300 CAN COMMUNICATION DATA  ............

95

DTC Logic  ...............................................................

95

Diagnosis Procedure ...............................................

95

U1000 CAN COMM CIRCUIT ............................

96

Description ..............................................................

96

DTC Logic  ...............................................................

96

Diagnosis Procedure ...............................................

96

U1117 LOST COMMUNICATION (ABS) ...........

97

DTC Logic  ...............................................................

97

Diagnosis Procedure ...............................................

97

P062F EEPROM  ................................................

98

Description ..............................................................

98

DTC Logic  ...............................................................

98

Diagnosis Procedure ...............................................

98















Content   ..  1133  1134  1135  1136   ..
