Nissan Teana J32. Manual - part 304





FILAMENT

DEF-65

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

I

J

K

M

A

B

DEF

N

O

P

• Ruler 30 cm (11.8 in) long
• Drawing pen
• Heat gun
• Alcohol
• Cloth

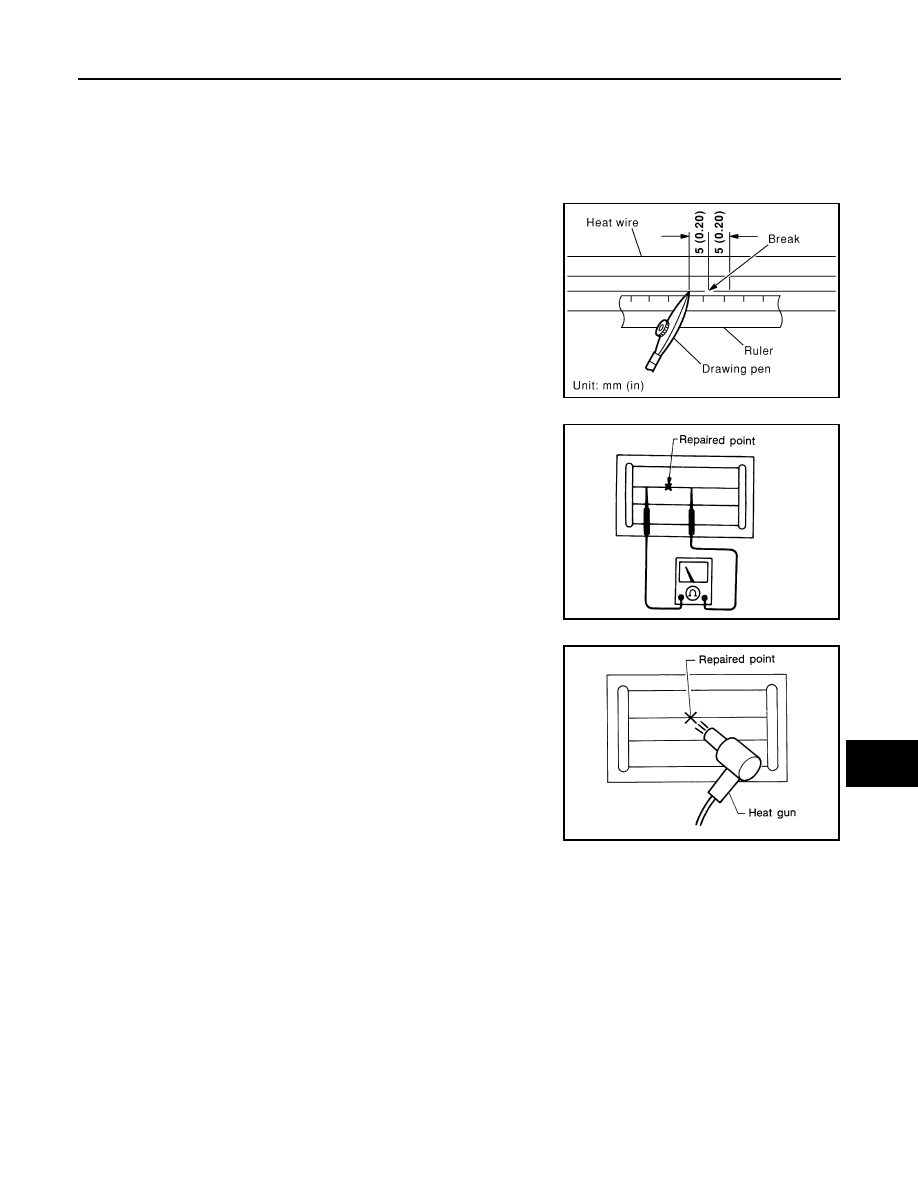

REPAIRING PROCEDURE

1.

Wipe broken heat wire and its surrounding area clean with a
cloth dampened in alcohol.

2.

Apply a small amount of conductive silver composition to tip of
drawing pen.
Shake silver composition container before use.

3.

Place ruler on glass along broken line. Deposit conductive silver
composition on break with drawing pen. Slightly overlap existing
heat wire on both sides [preferably 5 mm (0.20 in)] of the break.

4.

After repair has been completed, check repaired wire for conti-
nuity. This check should be conducted 10 minutes after silver
composition is deposited.
Do not touch repaired area while test is being conducted.

5.

Apply a constant stream of hot air directly to the repaired area
for approximately 20 minutes with a heat gun. A minimum dis-
tance of 3 cm (1.2 in) should be kept between repaired area and
hot air outlet.
If a heat gun is not available, let the repaired area dry for 24
hours.

PIIA0215E

SEL012D

SEL013D

DEF-66

< ON-VEHICLE REPAIR >

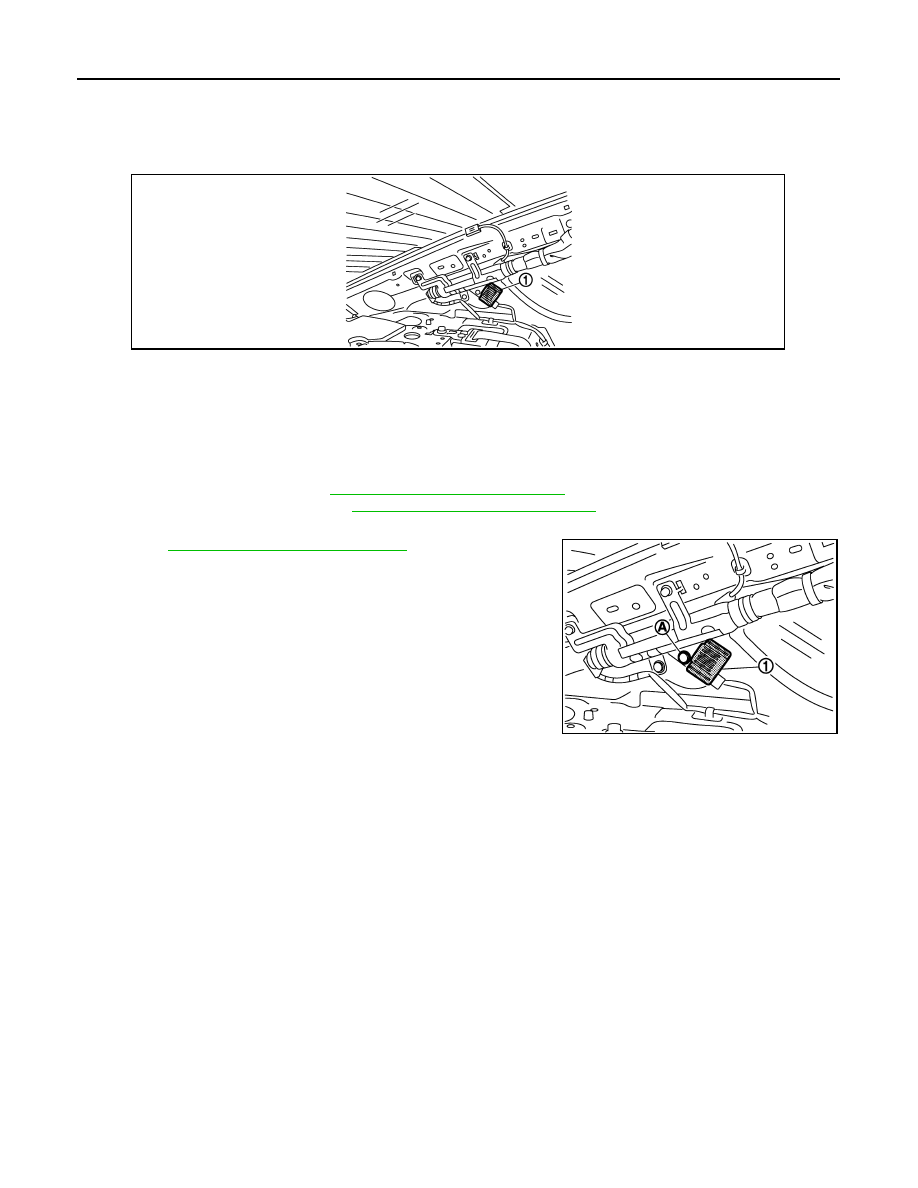

CONDENSER

CONDENSER

Exploded View

INFOID:0000000003841332

Removal and Installation

INFOID:0000000003806074

REMOVAL

1.

Remove the rear seat cushion and the rear seatback.
• With ventilation seat: Refer to

SE-99, "Removal and Installation"

.

• Without ventilation seat: Refer to

SE-142, "Removal and Installation"

.

2.

Remove the rear kicking plate, rear wheel well garnish and the rear pillar finisher.
Refer to

INT-39, "Removal and Installation"

.

3.

Remove bolt (A), and then remove condenser (1) from the vehi-
cle body.

INSTALLATION

Install in the reverse order of removal.

1.

Condenser

JMLIA0152ZZ

JMLIA0153ZZ

DLK-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

DLK

A

B

DLK

N

O

P

CONTENTS

DOOR & LOCK

WITH INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

7

DIAGNOSIS AND REPAIR WORKFLOW  ..........

7

Work Flow  .................................................................

7

INSPECTION AND ADJUSTMENT ....................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Description  ................................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....

10

FUNCTION DIAGNOSIS ..............................

11

POWER DOOR LOCK SYSTEM ........................

11

System Diagram ......................................................

11

System Description  .................................................

11

Component Parts Location ....................................

12

Component Description ..........................................

12

INTELLIGENT KEY SYSTEM  ............................

14

INTELLIGENT KEY SYSTEM  ...................................

14

INTELLIGENT KEY SYSTEM : System Diagram ....

14

INTELLIGENT KEY SYSTEM : System Descrip-
tion ..........................................................................

14

INTELLIGENT KEY SYSTEM :
Component Parts Location ....................................

15

INTELLIGENT KEY SYSTEM :
Component Description ..........................................

16

DOOR LOCK FUNCTION ..........................................

16

DOOR LOCK FUNCTION : System Diagram  .........

17

DOOR LOCK FUNCTION : System Description  .....

17

DOOR LOCK FUNCTION :
Component Parts Location ....................................

19

DOOR LOCK FUNCTION :
Component Description ..........................................

20

TRUNK OPEN FUNCTION  ........................................

20

TRUNK OPEN FUNCTION : System Diagram ........

21

TRUNK OPEN FUNCTION : System Description ....

21

TRUNK OPEN FUNCTION :
Component Parts Location ....................................

23

TRUNK OPEN FUNCTION :
Component Description ..........................................

24

REMOTE KEYLESS ENTRY FUNCTION ..................

24

REMOTE KEYLESS ENTRY FUNCTION : Sys-
tem Diagram  ............................................................

25

REMOTE KEYLESS ENTRY FUNCTION : Sys-
tem Description ........................................................

25

REMOTE KEYLESS ENTRY FUNCTION :
Component Parts Location ....................................

27

REMOTE KEYLESS ENTRY FUNCTION :
Component Description ..........................................

28

KEY REMINDER FUNCTION  ....................................

28

KEY REMINDER FUNCTION : System Descrip-
tion ...........................................................................

28

KEY REMINDER FUNCTION :
Component Parts Location ....................................

30

WARNING FUNCTION  ..............................................

31

WARNING FUNCTION : System Description ..........

31

WARNING FUNCTION :
Component Parts Location ....................................

36

TRUNK OPEN FUNCTION  ...............................

38

System Diagram  ......................................................

38

System Description ..................................................

38

Component Parts Location ....................................

38

Component Description ..........................................

39

FUEL FILLER LID OPENER .............................

40

Component Parts Location  ......................................

40

DIAGNOSIS SYSTEM (BCM)  ...........................

41

COMMON ITEM  .........................................................

41

DLK-2

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  ...................................................
.

41

DOOR LOCK .............................................................

42

DOOR LOCK : CONSULT-III Function (BCM -
DOOR LOCK)  ........................................................
.

42

INTELLIGENT KEY ...................................................

43

INTELLIGENT KEY : CONSULT-III Function
(BCM - INTELLIGENT KEY) ..................................
.

43

TRUNK ......................................................................

46

TRUNK : CONSULT-III Function (BCM - TRUNK) ...

46

COMPONENT DIAGNOSIS  ........................

48

U1000 CAN COMM CIRCUIT  ............................

48

BCM ...........................................................................

48

BCM : Description ...................................................

48

BCM : DTC Logic ....................................................

48

BCM : Diagnosis Procedure  ...................................

48

U1010 CONTROL UNIT (CAN)  .........................

49

BCM ...........................................................................

49

BCM : DTC Logic ....................................................

49

BCM : Diagnosis Procedure  ...................................

49

BCM : Special Repair Requirement ........................

49

B2621 INSIDE KEY ANTENNA 1  ......................

50

Description ..............................................................

50

DTC Logic ...............................................................

50

Diagnosis Procedure  ..............................................

50

B2622 INSIDE KEY ANTENNA 2  ......................

52

Description ..............................................................

52

DTC Logic ...............................................................

52

Diagnosis Procedure  ..............................................

52

B2623 INSIDE KEY ANTENNA 3  ......................

54

Description ..............................................................

54

DTC Logic ...............................................................

54

Diagnosis Procedure  ..............................................

54

POWER SUPPLY AND GROUND CIRCUIT  .....

56

BCM (BODY CONTROL MODULE)  .........................

56

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ..............................................................
.

56

DOOR SWITCH  .................................................

57

Description ..............................................................

57

Component Function Check .................................

57

Diagnosis Procedure  ..............................................

57

Component Inspection ............................................

59

DOOR LOCK AND UNLOCK SWITCH  .............

60

Description ..............................................................

60

Component Function Check .................................

60

Diagnosis Procedure  ..............................................

60

DOOR LOCK ACTUATOR  ................................

61

DRIVER SIDE  ............................................................

61

DRIVER SIDE : Description  ....................................

61

DRIVER SIDE : Component Function Check ........

61

DRIVER SIDE : Diagnosis Procedure .....................

61

PASSENGER SIDE  ...................................................

61

PASSENGER SIDE : Description ...........................

62

PASSENGER SIDE :
Component Function Check ..................................

62

PASSENGER SIDE : Diagnosis Procedure ............

62

REAR LH  ...................................................................

62

REAR LH : Description  ...........................................

62

REAR LH : Component Function Check  ...............

63

REAR LH : Diagnosis Procedure  ............................

63

REAR RH ...................................................................

63

REAR RH : Description ...........................................

63

REAR RH : Component Function Check ...............

63

REAR RH : Diagnosis Procedure  ...........................

64

TRUNK LID OPENER ACTUATOR  ..................

65

Description ..............................................................

65

Component Function Check ..................................

65

Diagnosis Procedure ...............................................

65

REMOTE KEYLESS ENTRY RECEIVER  .........

67

Description ..............................................................

67

Component Function Check ..................................

67

Diagnosis Procedure ...............................................

67

TRUNK LID OPENER SWITCH  ........................

70

Description ..............................................................

70

Component Function Check ..................................

70

Diagnosis Procedure ...............................................

70

Component Inspection  ............................................

71

DOOR REQUEST SWITCH  ...............................

72

Description ..............................................................

72

Component Function Check ..................................

72

Diagnosis Procedure ...............................................

72

Component Inspection  ............................................

73

TRUNK LID OPENER REQUEST SWITCH  ......

74

Description ..............................................................

74

Component Function Check ..................................

74

Diagnosis Procedure ...............................................

74

Component Inspection  ............................................

75

TRUNK ROOM LAMP SWITCH  ........................

76

Description ..............................................................

76

Component Function Check ..................................

76

Diagnosis Procedure ...............................................

76

Component Inspection  ............................................

77

UNLOCK SENSOR ............................................

78

Description ..............................................................

78

Component Function Check ..................................

78

Diagnosis Procedure ...............................................

78

Component Inspection  ............................................

79

OUTSIDE KEY ANTENNA  ................................

80















Content   ..  302  303  304  305   ..
