Ниссан Навара (2018 год). Инструкция - часть 2

0 - 6

Основные иллюстрации

ВИД СЗАДИ

  Комбинированный задний фонарь (выключатель

стр. 2-15, расположение и замена ламп накаливания
стр. 8-23)

  Заднее стекло (выключатель электрообогревателя

стр. 2-14)

   Лючок заливной горловины топливного бака (стр. 3-10)

   Ручка откидного заднего борта (замок стр. 3-14, система

дистанционного управления замками дверей стр. 3-2)

ВИД СПЕРЕДИ

   Капот (стр. 3-9)

   Ветровое стекло (выключатель очистителя и омывателя –

стр. 2-13, замена щеток очистителя – стр. 8-19, жидкость
омывателя – стр. 8-14)

   Электрические стеклоподъемники (стр. 2-24)

   Проушина для буксировки (стр. 6-11)

  Фары, передние габаритные фонари, передние указа-

тели поворота (выключатель стр. 2-15, расположение и
замена ламп накаливания стр. 8-22)

  Шины (шины и колеса – стр. 8-27, стр. 9-5, замена по-

врежденного колеса – стр. 6-2)

  Боковые повторители указателей поворота (стр. 2-15,

расположение и замена ламп накаливания стр. 8-22)

   Наружные зеркала заднего вида (стр. 3-12, фонари осве-

щения порогов дверей* – стр. 2-28)

  Двери (ключи стр. 3-2, замки дверей стр. 3-4, система

дистанционного управления замками дверей стр. 3-3)

*   для некоторых вариантов исполнения автомобиля

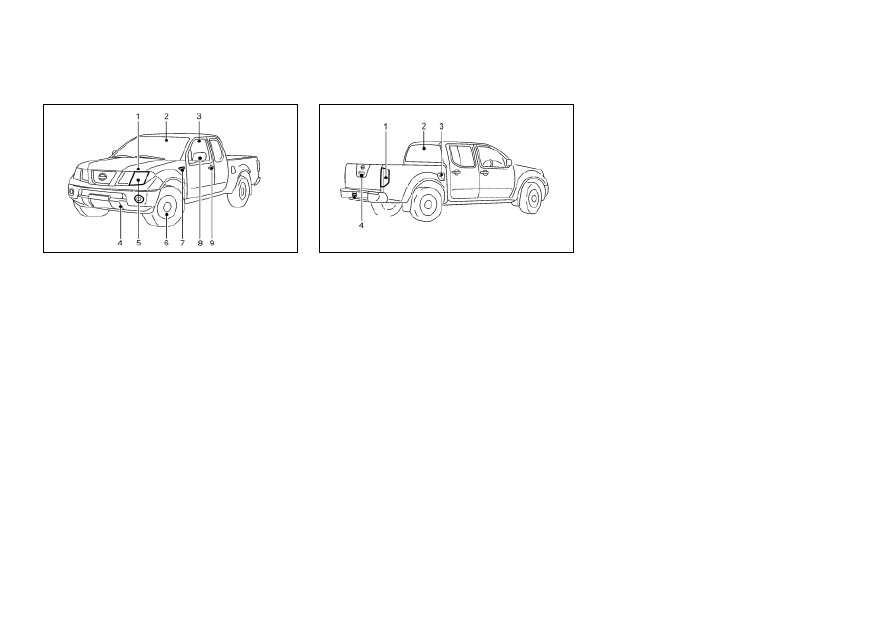

ВНЕШНИЙ ВИД СПЕРЕДИ И СЗАДИ

0 - 7

Основные иллюстрации

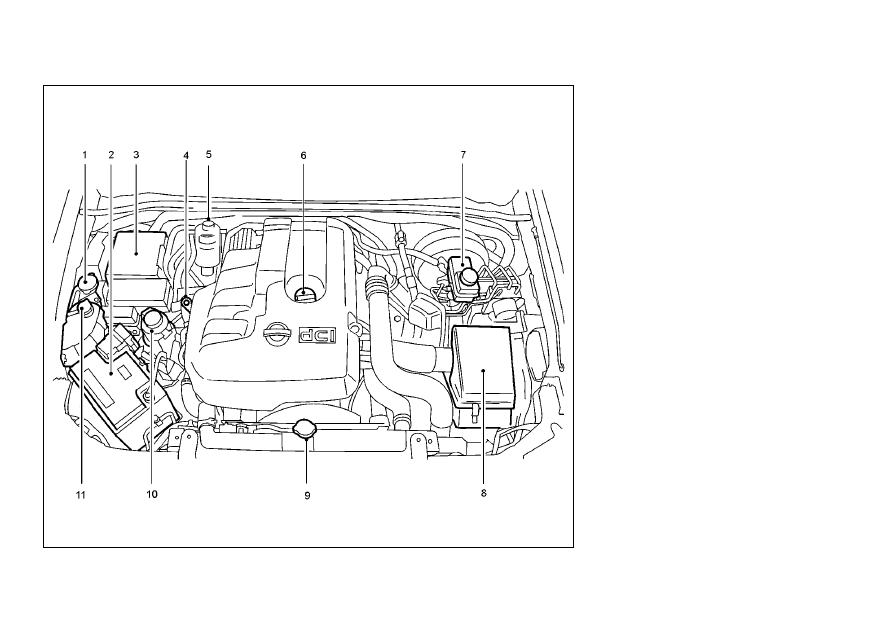

ДВИГАТЕЛЬ YD25DDTI
(модели с правосторонним управлением)



 Бачок для жидкости омывателя ветрового стекла

(стр. 8-14)

  Аккумуляторная батарея (стр. 8-15)

  Блок предохранителей и плавких вставок (стр. 8-20)

  Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-14)

  Топливный фильтр (стр. 8-10)

   Масляный щуп двигателя (стр. 8-7)

 Крышка заливной горловины для моторного масла

(стр. 8-8)

  Воздушный фильтр (стр. 8-18)

  Пробка радиатора (стр. 8-6)

햻  Бачок для жидкости гидроусилителя рулевого управле-

ния (стр. 8-13)

햽  Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

МОТОРНЫЙ ОТСЕК

0 - 8

Основные иллюстрации

ДВИГАТЕЛЬ YD25DDTI
(модели с левосторонним управлением)



 Бачок для жидкости омывателя ветрового стекла

(стр. 8-14)

   Аккумуляторная батарея (стр. 8-15)

   Блок предохранителей и плавких вставок (стр. 8-20)

   Масляный щуп двигателя (стр. 8-7)

   Топливный фильтр (стр. 8-10)

  Крышка заливной горловины для моторного масла

(стр. 8-8)

  Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-14)

   Воздушный фильтр (стр. 8-18)

   Пробка радиатора (стр. 8-6)

햻  Бачок для жидкости гидроусилителя рулевого управле-

ния (стр. 8-13)

햽  Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

0 - 9

Основные иллюстрации



  Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

햻  Пробка радиатора (стр. 8-6)
햽  Бачок для жидкости гидроусилителя рулевого управле-

ния (стр. 8-13)

햾  Аккумуляторная батарея (стр. 8-15)

*:   Расположение этого бачка показано для моделей с ле-

восторонним управлением (LHD). Для автомобилей с
правосторонним управлением (RHD) этот компонент на-
ходится с противоположной стороны.

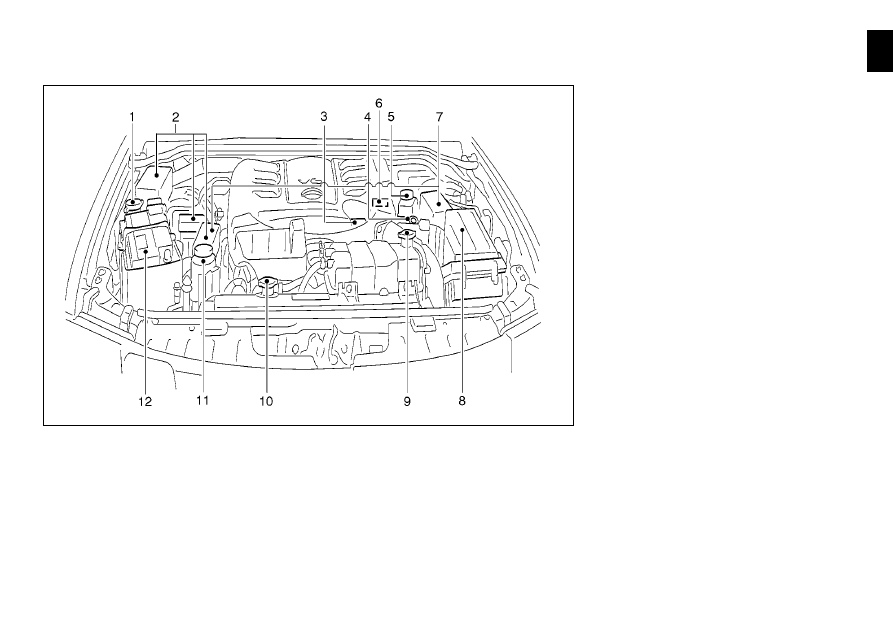

ДВИГАТЕЛЬ V9X

  Бачок для жидкости омывателя ветрового стекла

(стр. 8-14)

  Блок предохранителей и плавких вставок (модели с ле-

восторонним управлением) (стр. 8-20)

  Крышка заливной горловины для моторного масла

(стр. 8-8)

   Масляный щуп двигателя (стр. 8-7)

  Бачок главного тормозного цилиндра/привода сцепле-

ния* (стр. 8-14)

   Ручка подкачивающего топливного насоса (стр. 8-10)

  Блок предохранителей и плавких вставок (модели с

правосторонним управлением) (стр. 8-20)

   Воздушный фильтр (стр. 8-18)
