8 - 19

 Техническое обслуживание и операции, выполняемые владельцем

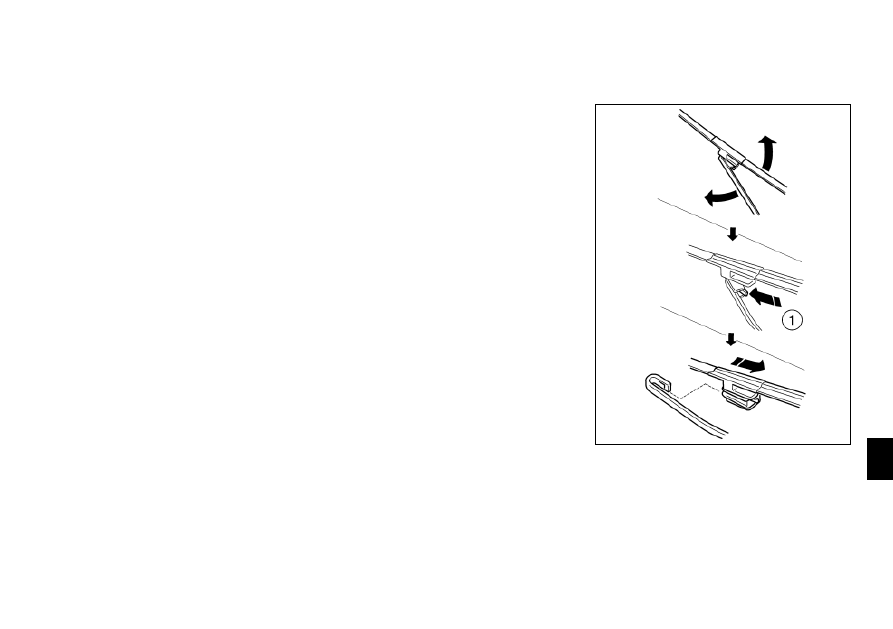

ЗАМЕНА ЩЕТОК

1.  Потяните рычаг стеклоочистителя вверх.

2.  Нажмите на фиксатор

 щетки, как показано на рисун-

ке. Затем снимите щетку с рычага.

3.  Установите новую щетку стеклоочистителя, действуя в

обратном порядке.

4.  Опустите рычаг стеклоочистителя в исходное положе-

ние.

ОЧИСТКА

Если омыватель и очиститель не обеспечивают эффектив-
ную очистку ветрового стекла, или щетки стеклоочистителя
при работе дребезжат, то причиной этого может быть загряз-
нение ветрового стекла или самих щеток воскоподобными
или другими веществами.

Промойте наружную поверхность ветрового стекла жидко-
стью для омывателя или нейтральным моющим средством.
Если ветровое стекло чистое, то при ополаскивании водой на
нем не будут образовываться капли.

Протрите щетки стеклоочистителя тканью, смоченной в рас-
творе жидкости для омывателя или в нейтральном моющем
средстве. Затем ополосните щетки чистой водой. Если после
этого качество очистки ветрового стекла стеклоочистителем
осталось неудовлетворительным, замените щетки.

ВНИМАНИЕ

•  После замены щеток верните рычаги стеклоочистителя

в исходное положение. В противном случае они могут
быть повреждены при открывании капота.

•  Убедитесь в том, что щетки лежат на поверхности ве-

трового стекла. В противном случае рычаг стеклоочи-
стителя может быть поврежден скоростным напором
воздуха.

•  Не открывайте капот, если рычаги стеклоочистителей

установлены в положение для замены щеток, иначе вы
можете повредить лакокрасочное покрытие капота.

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

5.  Действуя в порядке, обратном снятию, установите новый

фильтрующий элемент.

ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ИЗ ВИСКОЗНОГО
КАРТОНА

Фильтрующий элемент не подлежит очистке и повторному
использованию.

Заменяйте фильтр в соответствии с регламентом техниче-
ского обслуживания. Для более подробной информации
смотрите Гарантийную книжку. При замене фильтрующе-
го элемента протрите изнутри влажной ветошью корпус и
крышку воздушного фильтра.

СУХОЙ БУМАЖНЫЙ ФИЛЬТРУЮЩИЙ
ЭЛЕМЕНТ (для некоторых вариантов
исполнения автомобиля)

Проверьте степень загрязнения бумажного фильтрующего
элемента. Если он загрязнен, потрясите его, чтобы удалить
пыль.

Заменяйте или очищайте фильтр в соответствии с регла-
ментом технического обслуживания. Для более подробной
информации смотрите Гарантийную книжку. При замене
фильтра протрите изнутри влажной ветошью корпус и
крышку воздухоочистителя.

8 - 20

  Техническое обслуживание и операции, выполняемые владельцем

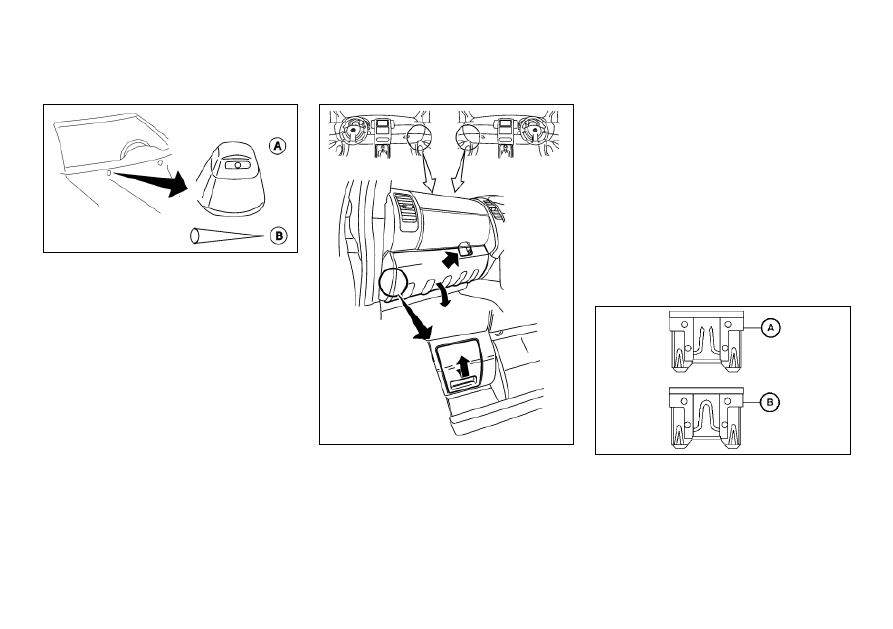

Блок предохранителей расположен в нижней части панели
управления со стороны пассажира. Для того чтобы получить
доступ к блоку предохранителей, откройте крышку перчаточ-
ного ящика.

Защищаемые цепи  показаны на тыльной стороне крышки
блока предохранителей.

1.  Убедитесь в том, что замок зажигания и центральный

выключатель освещения находятся в положении "OFF"
(Выключено).

2.  Снимите крышку блока предохранителей.

3.  Найдите неисправный предохранитель и выньте его с по-

мощью пинцета (при наличии).

ПРИМЕЧАНИЕ

Пинцет хранится в блоке предохранителей.

4. Перегоревшую

вставку

A следует заменить новой B.

5.  Установите на место крышку блока предохранителей.

ПАССАЖИРСКИЙ САЛОН

ВНИМАНИЕ

Запрещается использовать плавкие предохранители или
вставки большего номинала, чем указано на заменяемом
предохранителе.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

ПРЕДОХРАНИТЕЛИ

ФОРСУНКИ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

При обработке капота полиролью следите за тем, чтобы
воск не попал в форсунки стеклоомывателя A. Отверстие
форсунки может забиться и омыватель перестанет работать
должным образом. Если воск попал в форсунку, удалите его
при помощи маленькой булавки B.

8 - 21

 Техническое обслуживание и операции, выполняемые владельцем

6. Перегоревшую

вставку

A следует заменить новой B.

7.  Установите на место крышку блока предохранителей.

8. Закройте

капот.

ПРИМЕЧАНИЕ

Если новая плавкая вставка также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.

Двигатель V9X (— 1. Модель с левосторонним управлением

2. Модель с правосторонним управлением)

ВНИМАНИЕ

Запрещается использовать плавкие предохранители или
вставки большего номинала, чем указано на заменяемом
предохранителе.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

1.  Убедитесь в том, что замок зажигания и центральный

выключатель освещения находятся в положении "OFF"
(Выключено).

2.  Откройте капот. Подробнее см. раздел «Открывание ка-

пота» главы «3. Подготовка к началу движения».

3.  Снимите крышку блока предохранителей.

4.  Найдите перегоревший предохранитель.

5.  Выньте предохранитель с помощью пинцета (при нали-

чии). Пинцет хранится в блоке предохранителей в панели
управления.

ПРИМЕЧАНИЕ

Если новая плавкая вставка также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.

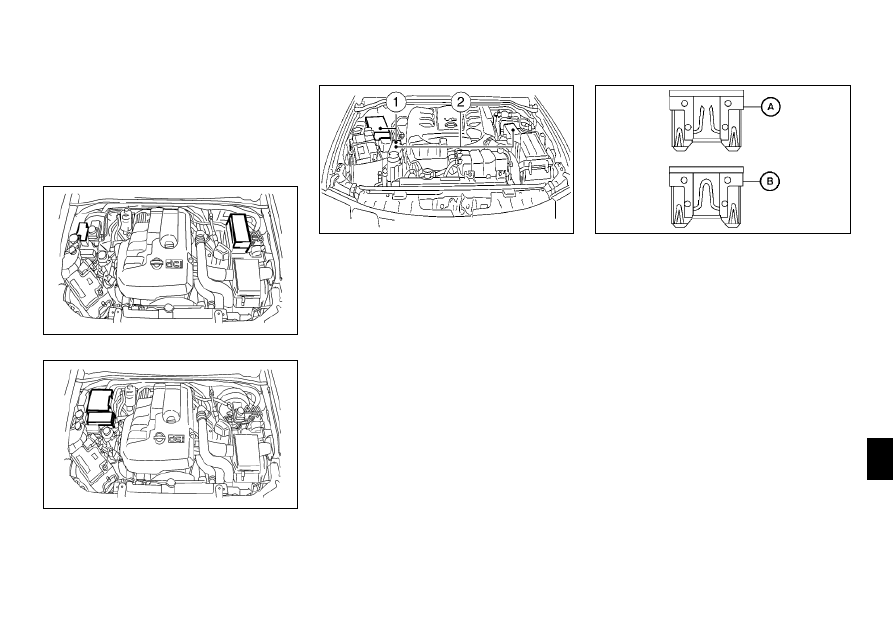

МОТОРНЫЙ ОТСЕК

Модель с правосторонним управлением (кроме двигателя V9X)

Модель с левосторонним управлением (кроме двигателя V9X)

8 - 22

  Техническое обслуживание и операции, выполняемые владельцем

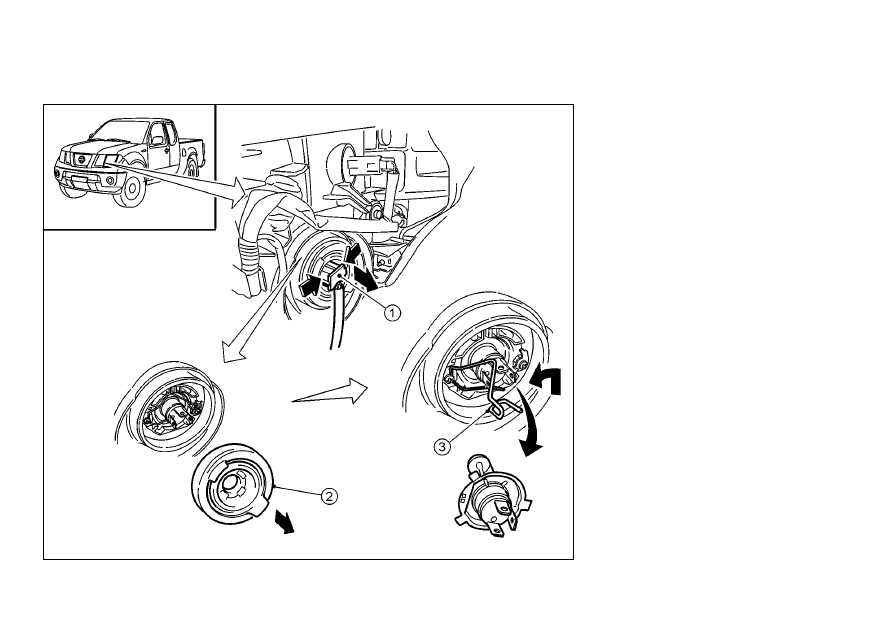

Замена ламп накаливания

В блок-фарах используются сменные галогенные лампы.
Лампы могут заменяться из моторного отсека без демонта-
жа блок-фар.

ВНИМАНИЕ

•  Колба галогенной лампы наполнена газом под высоким

давлением. При падении или появлении царапин на кол-
бе лампа может лопнуть.

•  Не дотрагивайтесь пальцами до стеклянной колбы лам-

пы.

•  Используйте лампы такого же типа и мощности, что

были установлены в фарах первоначально.

•  После замены ламп обычно не требуется производить

проверку и регулировку угла наклона светового пучка
фар. При необходимости отрегулировать фары, обра-
титесь на сервисную станцию официального дилера
NISSAN.

•  Не оставляйте надолго фары со снятыми лампами, по-

скольку внутрь корпуса фары могут проникнуть грязь,
пыль и влага, что отрицательно скажется на качестве и
сроке работы фары.

1.  Откройте капот. Подробнее см. раздел «Открывание ка-

пота» главы «3. Подготовка к началу движения».

2.  Отсоедините "отрицательный" (–) кабель от аккумулятор-

ной батареи.

3.  Отсоедините электрический разъем

 от цоколя лам-

пы.

ФАРЫ

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ
