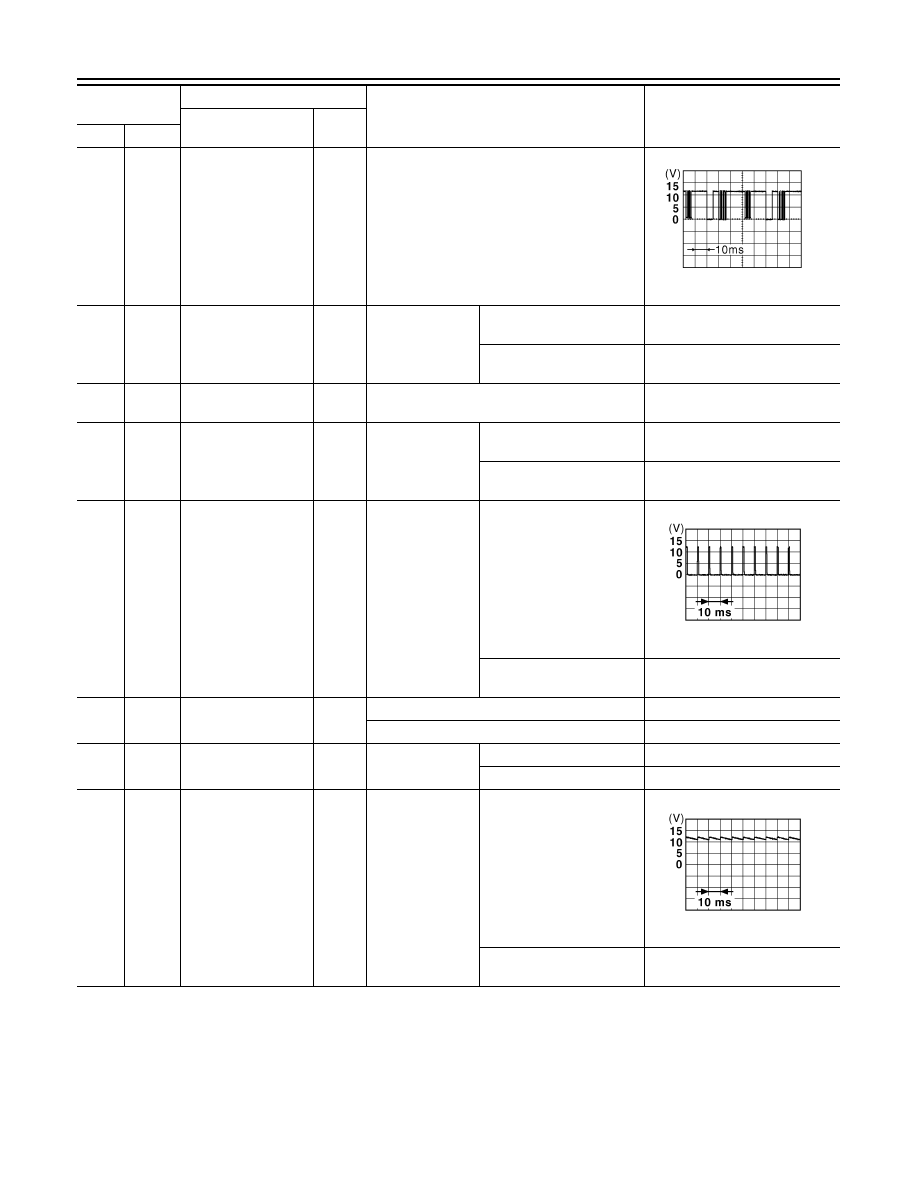

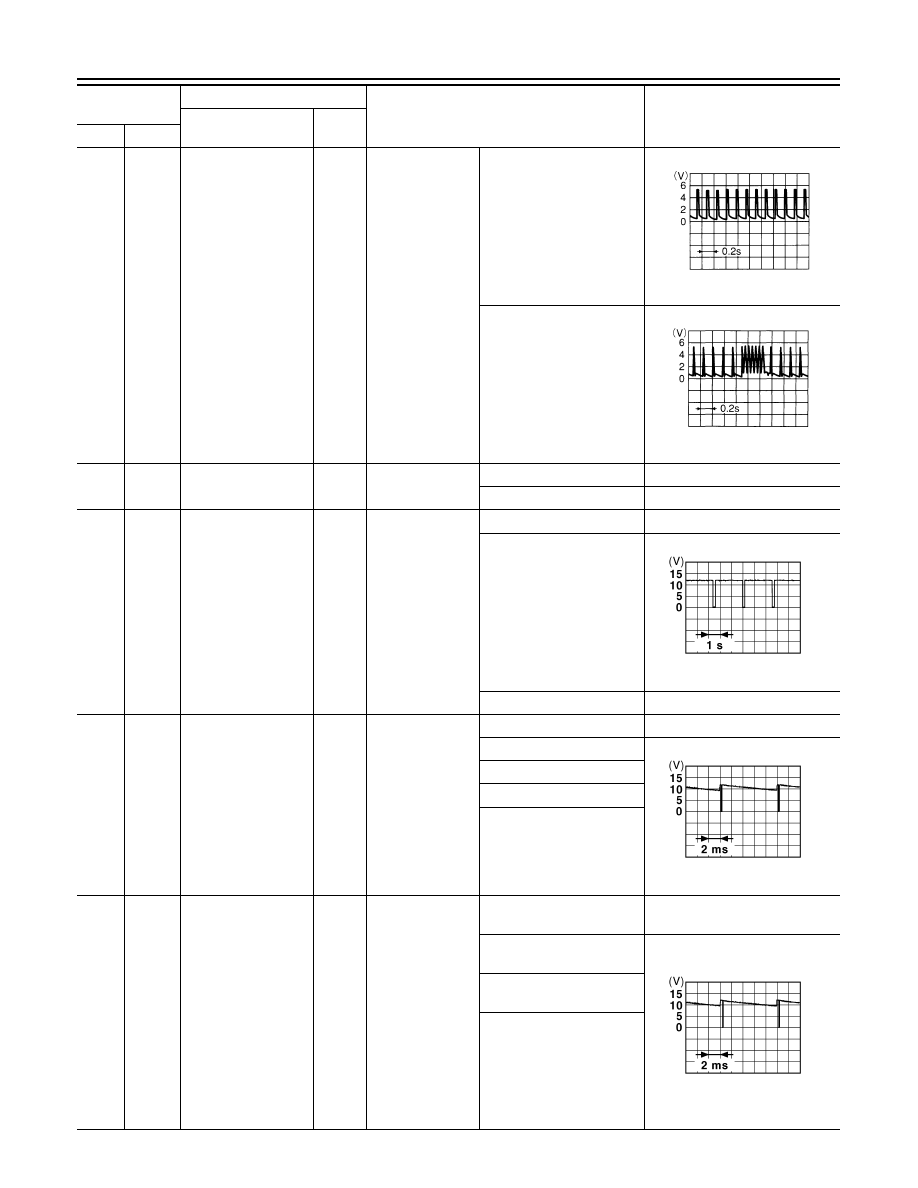

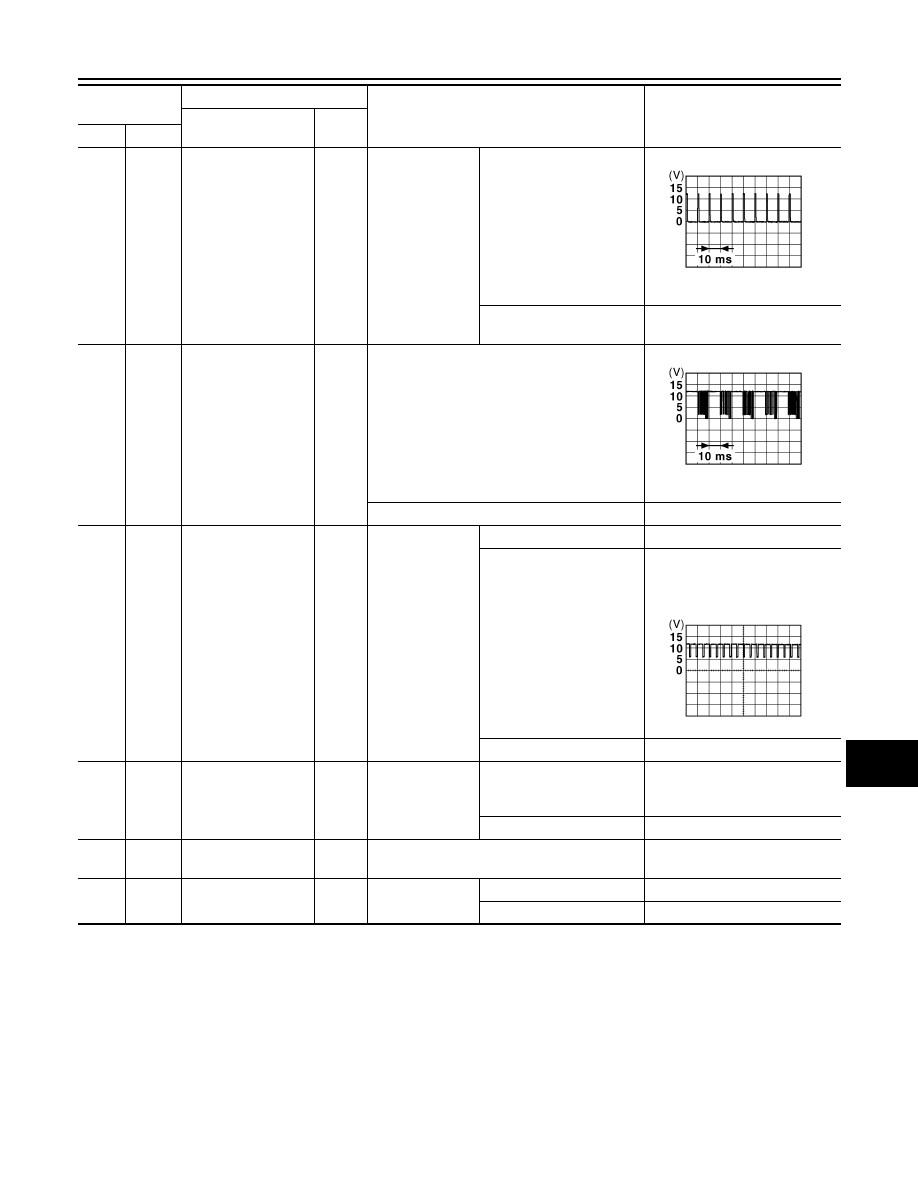

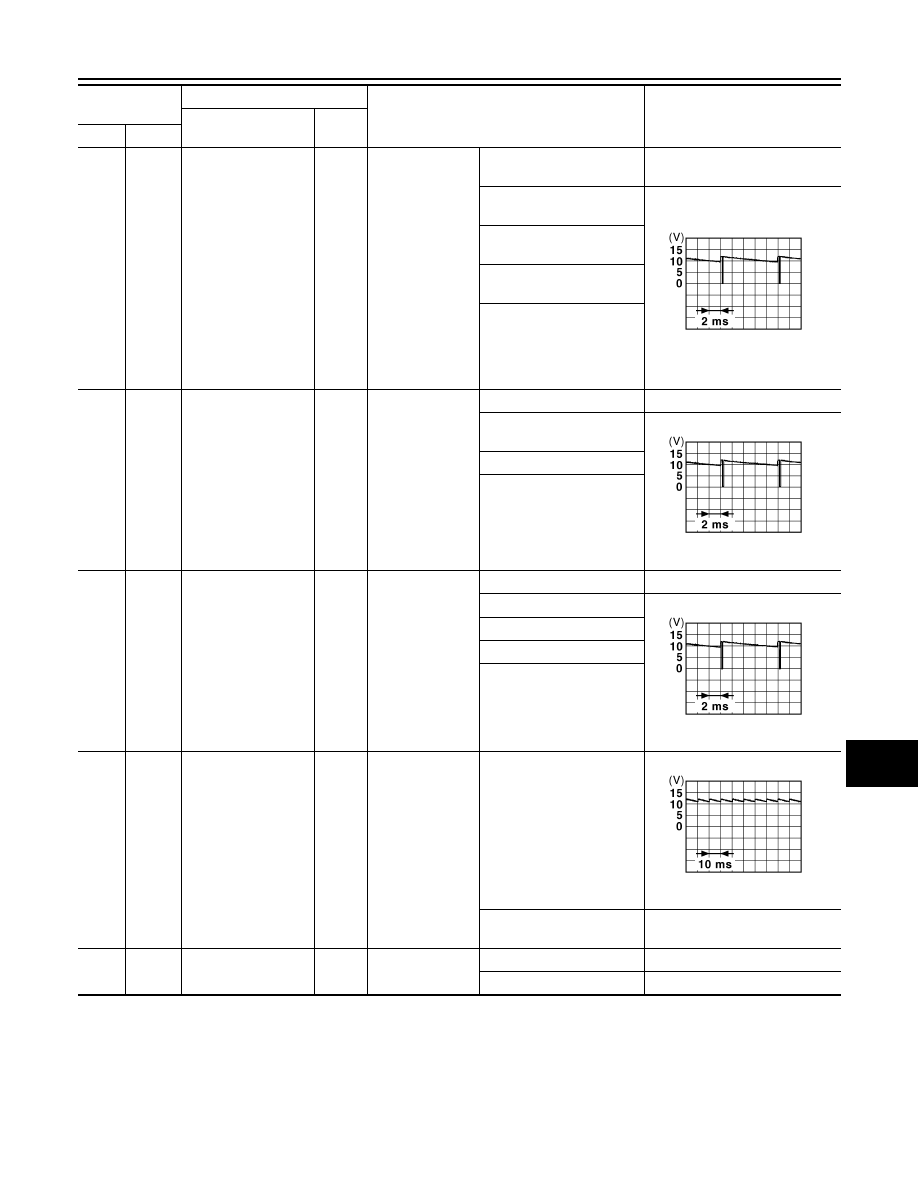

INL-76 < ECU DIAGNOSIS INFORMATION > BCM (BODY CONTROL MODULE) 112 (R) Ground Rain sensor serial Input/ Output Ignition switch ON 8.7 V 113 (P/B) Ground Optical sensor Input Ignition switch When bright outside of the Close to 5 V When dark outside of the Close to 0 V 116 (GR) Ground Stop lamp switch 1 Input — Battery voltage 118 (L) Ground Stop lamp switch 2 Input Stop lamp switch OFF (Brake pedal is not 0 V ON (Brake pedal is de- Battery voltage 119 Ground Front door lock as- Input Driver door LOCK status (unlock sen- 1.1 V UNLOCK status (unlock 0 V 121 (Y) Ground Key slot switch Input When Intelligent Key is inserted into key slot Battery voltage When Intelligent Key is not inserted into key slot 0 V 123 (G) Ground IGN feedback Input Ignition switch OFF or ACC 0 V ON Battery voltage 124 (R) Ground Passenger door Input Passenger door OFF (When passenger 11.8 V ON (When passenger door 0 V Terminal No. (Wire color) Description Condition Value (Approx.) Signal name Input/ Output + – JPMIA0156GB JPMIA0012GB JPMIA0011GB |
