DAS-226

< ECU DIAGNOSIS INFORMATION >

[CHASSIS CONTROL]

CHASSIS CONTROL MODULE

THROTTLE CONTROL

When electric throttle control actuator is normal

NORMAL

When the electric throttle control actuator does
not achieve the requirement (measured value
is inaccurate)

INCORR

When the electric throttle control actuator does
not achieve the requirement (temporary pre-
vention)

PREV

When the electric throttle control actuator does
not achieve the requirement (impossible)

IMPOSSI

SHIFT POSITION

Selector lever in any position

Displayed but not used

BRAKE SWITCH 2

When brake pedal is not depressed

Off

When brake pedal is depressed

On

BRAKE SWITCH 1

When brake pedal is depressed

Off

When brake pedal is not depressed

On

PRESS SENSOR

When brake pedal is not depressed

Approx. 0 bar

when brake pedal is depressed

0

−

 255 bar

ABS

When ABS function is normal

NORMAL

When ABS function malfunction is detected

ABNOR

ABS MALF

When ABS function is normal

NORMAL

When ABS function malfunction is detected

ABNOR

EBD

When EBD function is normal

NORMAL

When EBD function malfunction is detected

ABNOR

ACCELE PEDAL MALF

When accelerator pedal is normal

NORMAL

When accelerator pedal malfunction is detect-
ed

ABNOR

TCS

When TCS function is normal

NORMAL

When TCS function malfunction is detected

ABNOR

TCS MALF

When TCS function is normal

NORMAL

When TCS function malfunction is detected

ABNOR

VDC

When VDC function is normal

NORMAL

When VDC function malfunction is detected

ABNOR

VDC MALF

When VDC function is normal

NORMAL

When VDC function malfunction is detected

ABNOR

VDC OFF SWITCH

When VDC OFF switch is OFF

Off

When VDC OFF switch is ON

On

PARKING BRAKE

When parking brake is inactive

Displayed but not used

When parking brake is active

Displayed but not used

DRV TRQ CTRL MODE

When correction coefficients are initialized

INITIAL

When correction is executed

NORMAL

When correction is stopped (computing is im-
possible)

STOP 1

When correction is stopped (computing is pos-
sible)

STOP 2

When correction is limited

LIMIT 1

When correction is prohibited

PROHIBI

Monitor item

Condition

Reference values in normal operation

DAS

CHASSIS CONTROL MODULE

DAS-227

< ECU DIAGNOSIS INFORMATION >

[CHASSIS CONTROL]

C

D

E

F

G

H

I

J

K

L

M

B

N

P

A

DRV TRQ CTRL PERMIS 1

When correction is permitted (basic require-
ment)

PERMIS

When correction is not permitted (basic re-
quirement)

NO PER

DRV TRQ CTRL PERMIS 2

When correction is permitted (system require-
ment)

PERMIS

When correction is not permitted (system re-
quirement)

NO PER

DRV TRQ CTRL STOP

When correction is requested to stop

REQ

When correction is not requested to stop

NO REQ

DRV TRQ CTRL PROHIBIT

When prohibition of correction is requested

REQ

When prohibition of correction is not requested

NO REQ

AEB

When Active Engine Brake (corner) function is
active

On

When Active Engine Brake (corner) function is
inactive

Off

ATC 1

When active trace control function is inactive

Off

When active trace control function is active

On

ATC 2

When active trace control function is inactive

Off

When active trace control function is active

On

ATC 4

When active trace control function is inactive

Off

When active trace control function is active

On

BRAKE HOLD

When Hill Start Assist function is inactive.

INACT

When Hill Start Assist function is ready.

ACT

When Hill Start Assist function is active.

RELEA

ATC 3

When active trace control function is inactive

Off

When active trace control function is active

On

ATC 5

When active trace control function is inactive

Off

When active trace control function is active

On

ARC BRAKE

When Active Ride Control (Brake) function is
not displayed on the information display in the
combination meter

Off

When Active Ride Control (Brake) function is
displayed on the information display in the
combination meter

On

FL TIRE DISP

When the front LH tire is not displayed on the
information display in the combination meter

DEF

When the front LH tire is displayed on the infor-
mation display in the combination meter

1

FR TIRE DISP

When the front RH tire is not displayed on the
information display in the combination meter

DEF

When the front RH tire is displayed on the infor-
mation display in the combination meter

1

RL TIRE DISP

When the rear LH tire is not displayed on the in-
formation display in the combination meter

DEF

When the rear LH tire is displayed on the infor-
mation display in the combination meter

1

Monitor item

Condition

Reference values in normal operation

DAS-228

< ECU DIAGNOSIS INFORMATION >

[CHASSIS CONTROL]

CHASSIS CONTROL MODULE

RR TIRE DISP

When the rear RH tire is not displayed on the
information display in the combination meter

DEF

When the rear RH tire is displayed on the infor-
mation display in the combination meter

1

VEHICLE DISP

When active ride control (brake) effect is not
displayed on the information display in the
combination meter

Off

When active ride control (brake) effect is dis-
played on the information display in the combi-
nation meter

On

INTERRUPT DISP

When interrupt display is not displayed on the
information display in the combination meter

NOREQ

When Hill Start Assist function (ready) is dis-
played on the information display in the combi-
nation meter

HOLD1

When Hill Start Assist function (active) is dis-
played on the information display in the combi-
nation meter

HOLD2

When Hill Descent Control function is dis-
played on the information display in the combi-
nation meter

HDC

TURN DISP

When the straight-ahead status is displayed on
the information display in the combination
meter

N STEER

When the left turning status is displayed on the
information display in the combination meter

LEFT

When the right turning status is displayed on
the information display in the combination
meter

RIGHT

ALC LEVEL

When Active Lane Control is turned ON.

Displayed but not used

When Active Lane Control is operational or is
operating.

Displayed but not used

ALC STATUS

When Active Lane Control is OFF

Displayed but not used

When Active Lane Control is ON

Displayed but not used

BRAKE HOLD DISP

When Hill Start Assist function is not displayed
on the information display in the combination
meter

INACT

When Hill Start Assist function (ready) is dis-
played on the information display in the combi-
nation meter

ACT

When Hill Start Assist function (active) is dis-
played on the information display in the combi-
nation meter

RELEA

ATC DISP

When the activation of Active Trace Control is
not displayed on the information display on the
combination meter

Off

When the activation of Active Trace Control is
displayed on the information display on the
combination meter

On

ARC BRAKE DISP

When Active Ride Control (Brake) function is
not displayed on the information display in the
combination meter

Off

When Active Ride Control (Brake) function is
displayed on the information display in the
combination meter

On

Monitor item

Condition

Reference values in normal operation

DAS

CHASSIS CONTROL MODULE

DAS-229

< ECU DIAGNOSIS INFORMATION >

[CHASSIS CONTROL]

C

D

E

F

G

H

I

J

K

L

M

B

N

P

A

*: Check tire pressure under normal conditions.

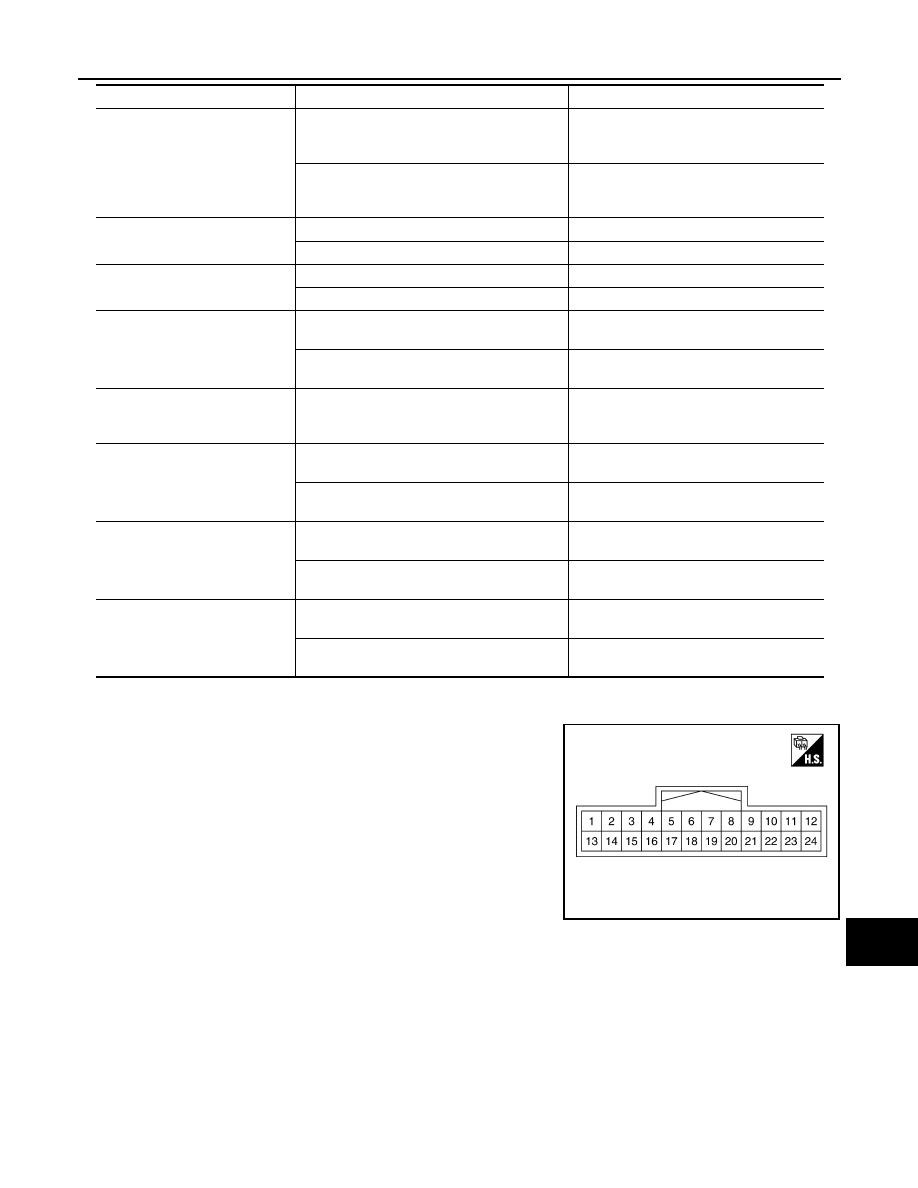

TERMINAL LAYOUT

PHYSICAL VALUES

HDC DISP

When Hill Descent Control function is not dis-
played on the information display in the combi-
nation meter

Off

When Hill Descent Control function is dis-
played on the information display in the combi-
nation meter

On

AEB CVT PERMIT

When transaxle control is inactive

Off

When  transaxle control is active

On

AEB STATUS

When Active Engine Brake function is ON

On

When Active Engine Brake function is OFF

Off

AEB COMMAND 1

When Active Engine Brake (corner) function is
active

0 G

When Active Engine Brake (corner) function is
inactive

0 – 0.1023 G

AEB COMMAND 2

—

NOTE:
This item is displayed, but can not be mon-
itored.

AEB SLIP RATE

The calculation value of slip ratio when Active
Engine Brake (corner) function is active

0 – 100 %

The calculation value of slip ratio when Active
Engine Brake (corner) function is inactive

0 %

ATC SETTING

When active trace control function is ON by
steering switch

On

When active trace control function is OFF by
steering switch

Off

AEB SETTING

When Active Engine Brake function is ON by
steering switch

On

When Active Engine Brake function is OFF by
steering switch

Off

Monitor item

Condition

Reference values in normal operation

JSOIA1076ZZ
