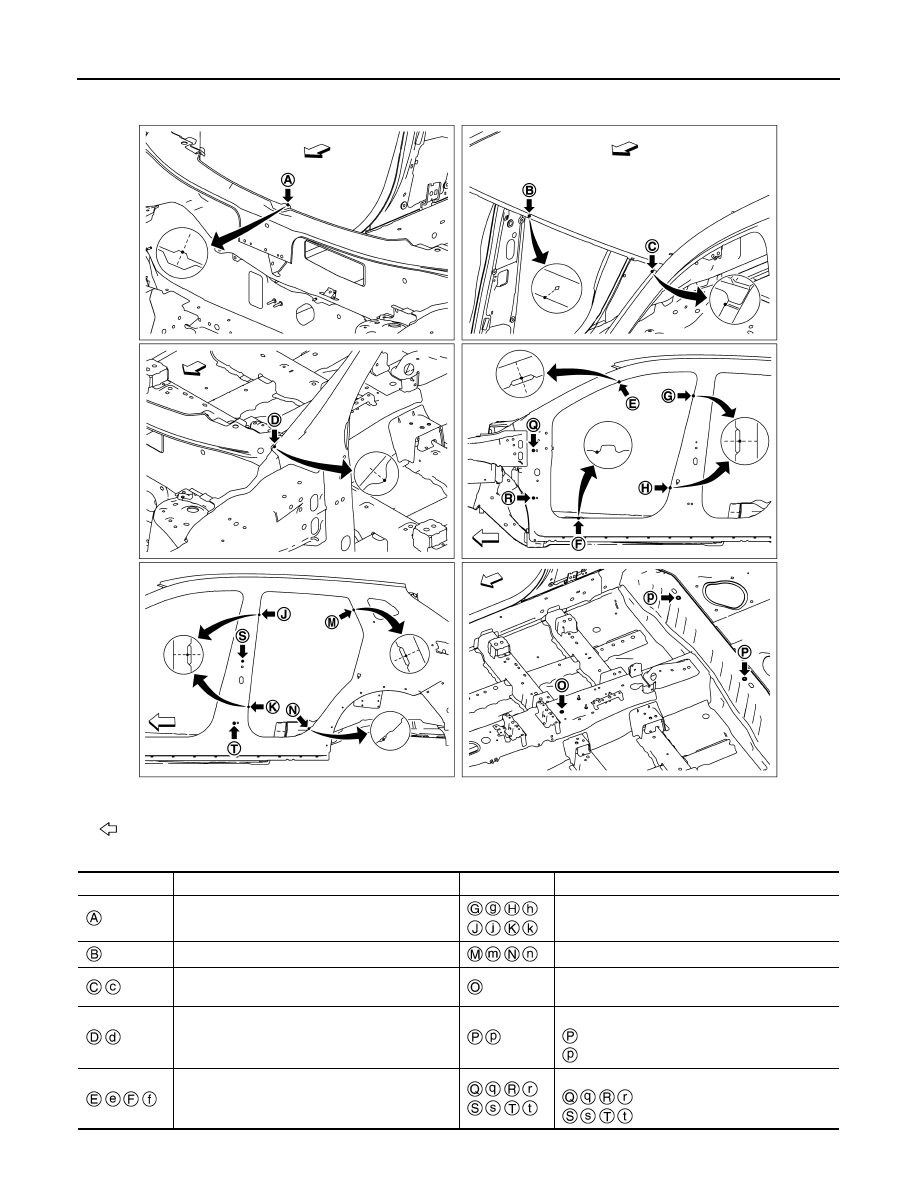

BRM-304 < SERVICE DATA AND SPECIFICATIONS (SDS) [FOR RUSSIA] BODY ALIGNMENT Unit: mm (in) Passenger Compartment (Without sunroof models) INFOID:0000000010499730 MEASUREMENT Dimensions marked with ″ * ″ indicate symmetrically identical dimensions on both the right and left hand of the vehicle. Points Coordinates Remarks Points Coordinates Remarks X Y Z X Y Z 477.0 (18.779) − 575.0 ( − 22.638) 335.0 (13.189) Hole φ 16 (0.63)
± 410.0 ( ± 16.142) 1270.0 (50.000) 190.2 (7.487) Hole φ 12 (0.47) − 486.0 ( − 19.134) − 575.0 ( − 22.638) 335.0 (13.189) Hole φ 16 (0.63)
± 410.0 ( ± 16.142) 1691.0 (66.575) 182.0 (7.164) Hole φ 11 (0.43) 472.0 (18.583) − 391.0 ( − 15.394) 492.2 (19.378) Hole φ 16 (0.63)
± 650.0 ( ± 25.591) 1894.0 (74.567) 272.9 (10.744) Hole φ 16 (0.63) − 475.0 ( − 18.701) − 391.0 ( − 15.394) 492.2 (19.378) Hole φ 16 (0.63)
± 525.4 ( ± 20.685) 2420.4 (95.291) 380.0 (14.961) Hole φ 6 (0.24)
± 433.0 ( ± 17.047) 29.0 (1.142) 412.5 (16.240) Hole φ 12 (0.47)
± 330.0 ( ± 12.992) 2441.0 (96.102) 435.6 (17.150) : Hole 30 × 32 (1.18 × 1.26) : Hole 30 × 31 (1.18 × 1.22)
± 305.0 ( ± 12.008) 301.0 (11.850) 247.8 (9.756) : Hole φ 27 (1.06) : Hole 31 × 27 (1.22 × 1.06) 546.5 (21.516) 3198.0 (125.905) 433.8 (17.079) Hole 16 × 14 (0.63 × 0.55)
± 410.0 ( ± 16.142) 660.0 (25.984) 189.8 (7.472) Hole φ 14 (0.55) − 528.5 ( − 20.807) 3175.0 (125.000) 433.8 (17.079) Hole 20 × 16 (0.79 × 0.63)
± 410.0 ( ± 16.142) 800.0 (31.496) 192.4 (7.573) Hole φ 12 (0.47)
± 598.6 ( ± 23.566) 7.4 (0.291) 911.9 (35.902) Hole φ 33 (1.30) |
