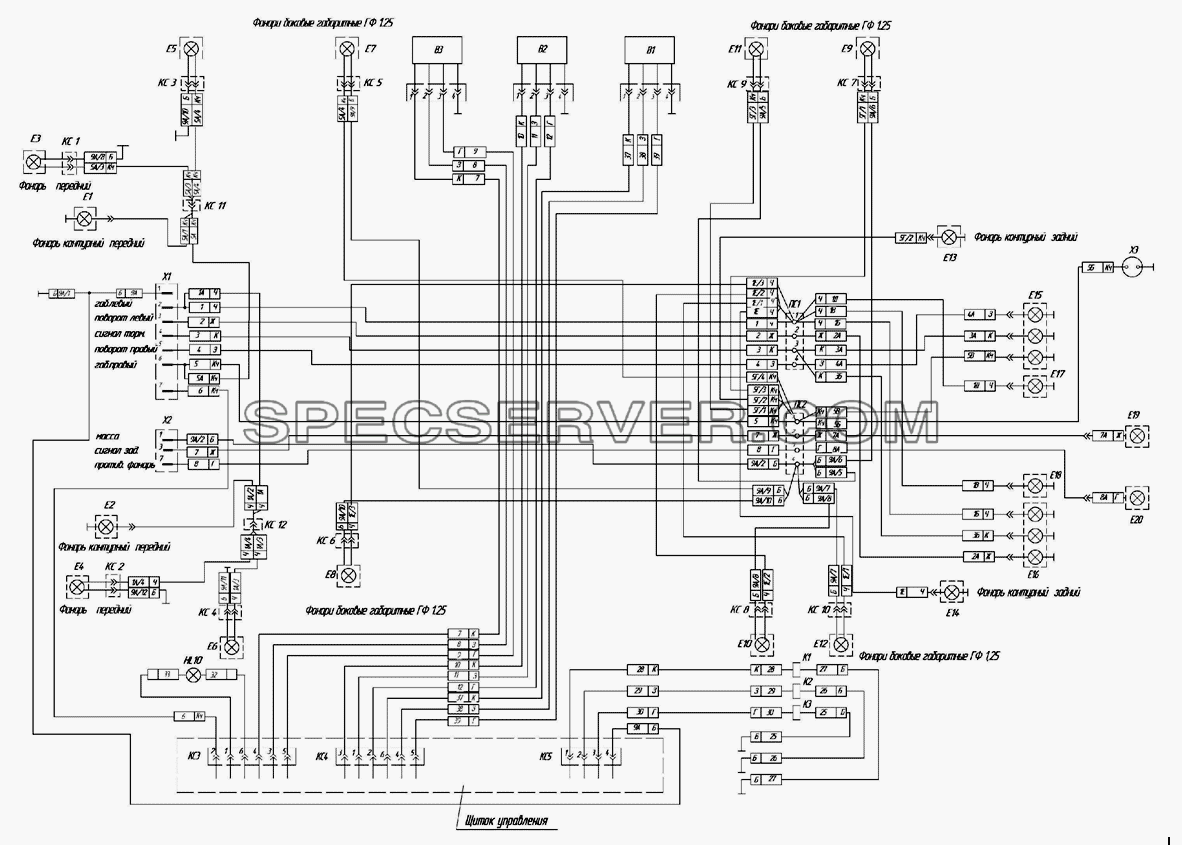

Запчасти: 9693-3700020Э4 Схема электрическая для НефАЗа-96742
9693-3700020Э4 Схема электрическая для НефАЗа-96742 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
В1, В2, В3 |
Датчик уровня жидкости 96742-3827010 |
- |
|
Е1, Е2 |
Фонарь передний 16.3712 |
- |
|
Е13, Е14 |
Фонарь контурный задний 381.3831 |
- |
|
Е15, Е18 |
Фонарь задний ФП133-АБ |
- |
|
Е16, Е17 |
Фонарь номерного знака ФП134-Б |
- |
|
Е19 |
Фонарь заднего хода 211.3711 |
- |
|
Е20 |
Фонарь задний ФП133-АБ |
- |
|
Е3,Е4 |
Фонарь передний габаритный ГФ 1.15 |
- |
|
Е5 - Е12 |
Фонарь боковой габаритный ГФ1.25 |
- |
|
К1, К2, К3 |
Затворы |
- |
|
КС1 - КС6 |
Колодка гнездовая 02-6.3-04 ОСТ 37.003.032-88 |
- |
|
КС1-КС10 |
Колодка 282189-1 |
- |
|
КС11,КС12 |
Колодка 02-6,3-01- ОСТ 37.003.032-88 |
- |
|
НL10 |
Светильник «Плафон ВII» |
- |
|
ПС1, ПС2 |
Панель соединительная 16 3723ТУ37.003.419-76 |
- |
|
Х1 |
Вилка ПС325 |
- |
|
Х2 |
Вилка ПС326 |
- |
|
Х3 |
Розетка переносной лампы ПС400 |

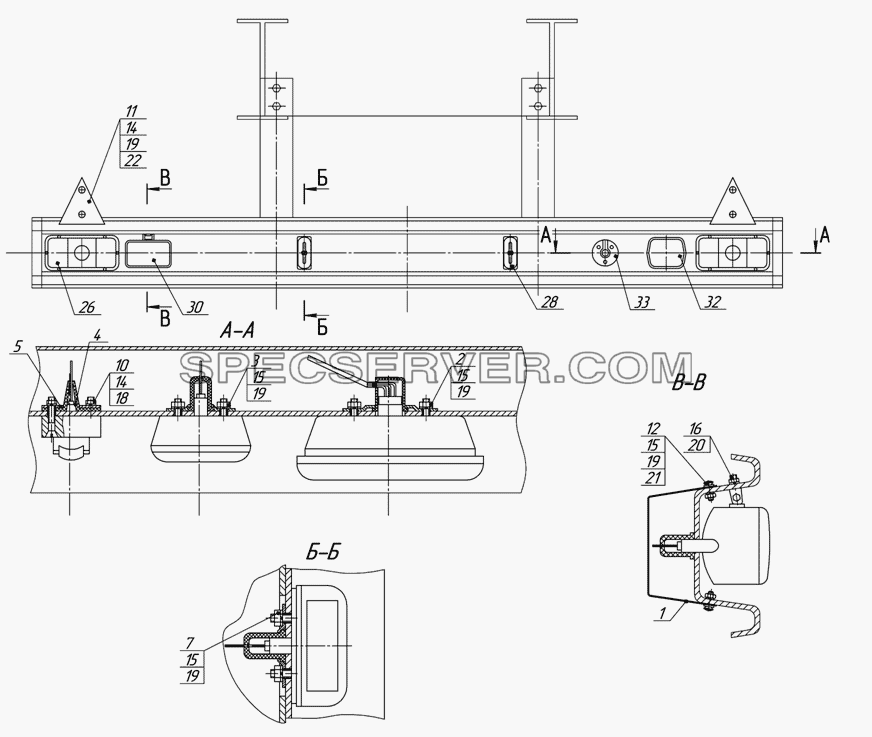

Запчасти: 96741-3716010 Установка задних фонарей для НефАЗа-96742
96741-3716010 Установка задних фонарей для НефАЗа-96742 (список запасных частей)
Таблица запасных частей

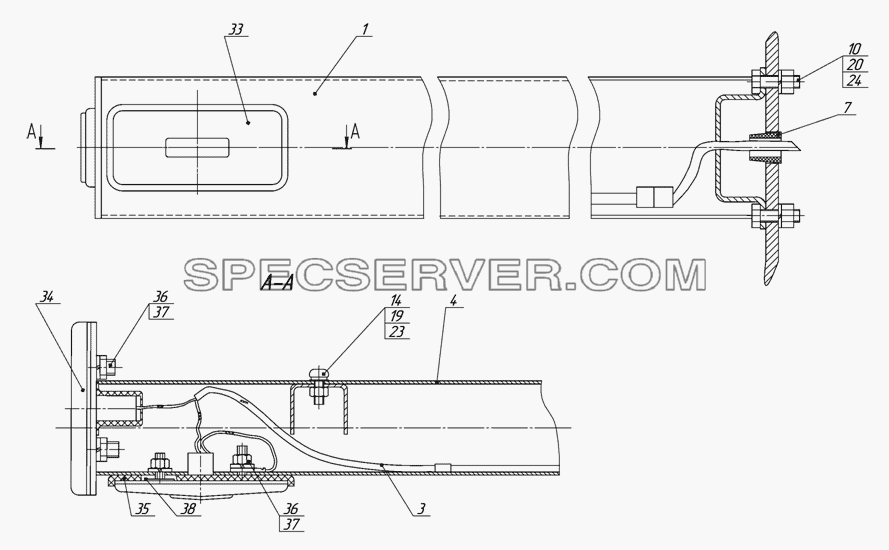

Запчасти: 96742-3717020 Установка переднего фонаря для НефАЗа-96742
96742-3717020 Установка переднего фонаря для НефАЗа-96742 (список запасных частей)
Таблица запасных частей

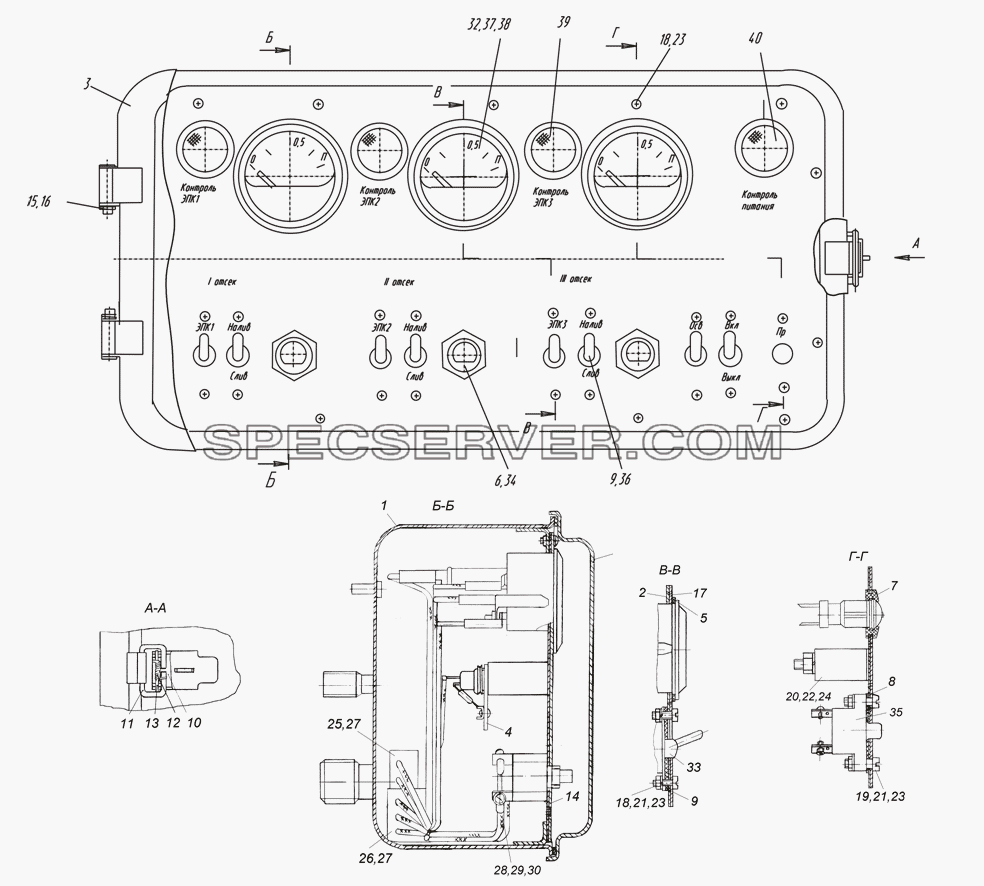

Запчасти: 9693-3718400 Щиток приборов для НефАЗа-96742
9693-3718400 Щиток приборов для НефАЗа-96742 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
9693-3718410 |
Корпус |
2 |
|
9693-3718417 |
Панель в сборе |
3 |
|
9693-3718421 |
Крышка |
4 |
|
96741-3718315 |
Плата монтажная |
5 |
|
9674-3718237 |
Прокладка |
6 |
|
9674-3718238 |
Прокладка |
7 |
|
9674-3718243 |
Прокладка |
8 |
|
9674-3718244 |
Прокладка |
9 |
|
9674-3718245 |
Прокладка |
10 |
|
9674-3718251 |
Рычаг |
11 |
|
9674-3718252 |
Скоба |
12 |
|
9674-3718253 |
Пружина |
13 |
|
9674-3718254 |
Ось (Проволока 2,0-ОС ГОСТ 3282-74) |
14 |
|
9693-3718413 |
Прокладка |
15 |
|
9674-3718256 |
Шайба замковая |
16 |
|
9674-3718257 |
Ось |
17 |
|
9693-3718419 |
Фальшпанель |
18 |
|
1/32719/01 |
Винт ТС с крестообразным шлицем 10530 М4-6gх10 |
19 |
|
1/32724/01 |
Винт |
20 |
|
1/09021/21 |
Болт |
21 |
|
1/07940/11 |
Гайка |
22 |
|
1/58962/11 |
Гайка М6-6Н |
23 |
|
1/11953/70 |
Шайба пружинная 4 |
24 |
|
1/05164/70 |
Шайба пружинная 6 |
25 |
|
02-6,3-06 ОСТ37.003.032-88 |
Колодка штыревая 02-6,3-06 ОСТ37.003.032-88 |
26 |
|
02-6,3-06 ОСТ37.003.032-88 |
Колодка штыревая 02-6,3-06 ОСТ37.003.032-88 |
27 |
|
03-6,3-12 |
Штырь |
28 |
|
02-6,3-12 |
Гнездо |
29 |
|
?4,2 |
Наконечник |
30 |
|
?5,5 |
Наконечник |
31 |
|
?6,5 |
Наконечник |
32 |
|
А-24-1 |
Лампа |
33 |
|
46.3710 |
Выключатель 46.3710 |
34 |
|
ВК322 |
Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 |
35 |
|
Пр310 |
Предохранитель Пр310 ТУ37.003.008-80 |
36 |
|
51.3709 |
Переключатель 51.3709 ТУ37.003.1079-81 |
37 |
|
УБ170 |
Указатель уровня топлива ТУ37.003.614-79 |
38 |
|
ЛВ 211-329 |
Патрон ЛВ 211-329 ТУ37.458.063-90 |
39 |
|
123.3803 |
Фонарь контрольной лампы ТУ37.003.293-72 |
40 |
|
124.3803 |
Фонарь контрольной лампы ТУ37.003.1418-94 |
41 |
|
ПГВА -0,75 |
Провод |
42 |
|
ТВ40,4 |
Трубка 3,31 ТВ40,4. белая |

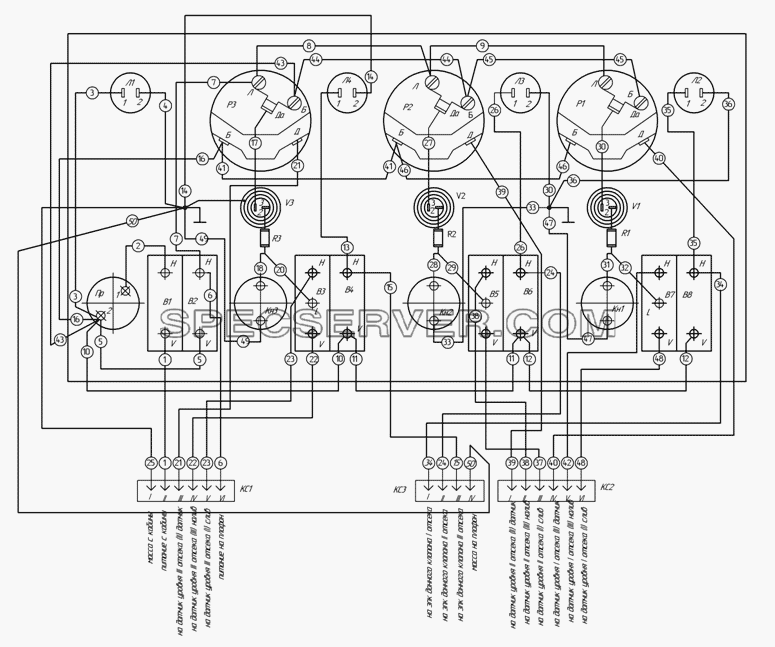

9693-3718400Э4 Схема электрическая щитка для НефАЗа-96742 (список запасных частей)
9693-3718400Э4 Схема электрическая щитка для НефАЗа-96742 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
R1, R2, R3 |
Резистор С2-10-0,5-300 ом ОЖО 467.148 ТУ |
- |
|
V1, V2, V3 |
Тиристоры |
- |
|
В1, В2, В4, В6, В8 |
Выключатель 46.371 ТУ 37.003.1079-81 |
- |
|
В3, В5, В7 |
Переключатели режима работ («Налив-Слив») |
- |
|
Кн1, Кн2, Кн3 |
Кнопки контроля |
- |
|
КС1, КС2 |
Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88 |
- |
|
КС3 |
Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 |
- |
|
Л |
Лампа А24-1 ГОСТ 2023-88 |
- |
|
Л1 |
Лампа контроля питания |
- |
|
Л2, Л3,Л4 |
Фонарь контрольной лампы 123.3803 ТУ 37.003.293-72 (красный) |
- |
|
Пр |
Предохранитель |
- |
|
Р1, Р2, Р3 |
Указатели уровня |

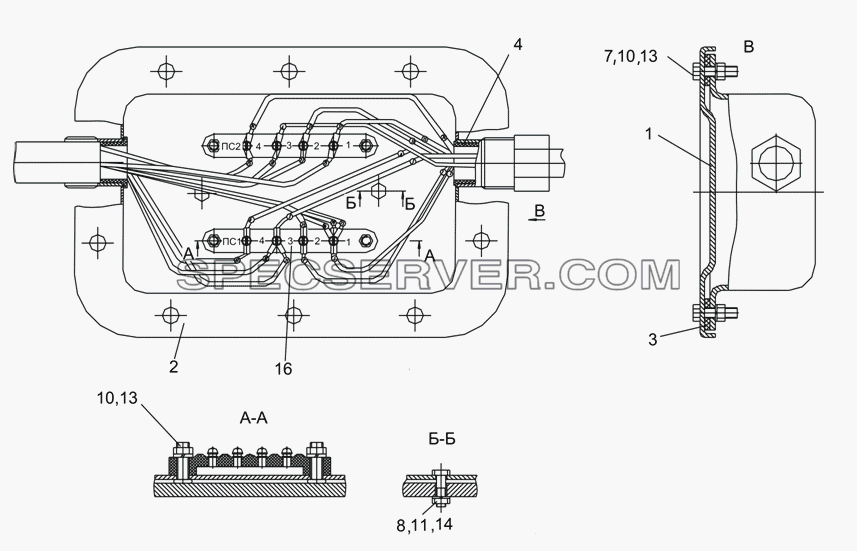

9693-3719030 Установка коробки соединительной для НефАЗа-96742 (список запасных частей)
9693-3719030 Установка коробки соединительной для НефАЗа-96742 (список запасных частей)
Таблица запасных частей
|
