Запчасти: Камера тормозная передняя для НефАЗа-8527
Камера тормозная передняя для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
Запчасти: Головка соединительная для НефАЗа-8527
Головка соединительная для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
Запчасти: Головка соединительная типа "ПАЛМ" для НефАЗа-8527
Головка соединительная типа "ПАЛМ" для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
Запчасти: Воздухораспределитель с краном растормаживания для НефАЗа-8527
Воздухораспределитель с краном растормаживания для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

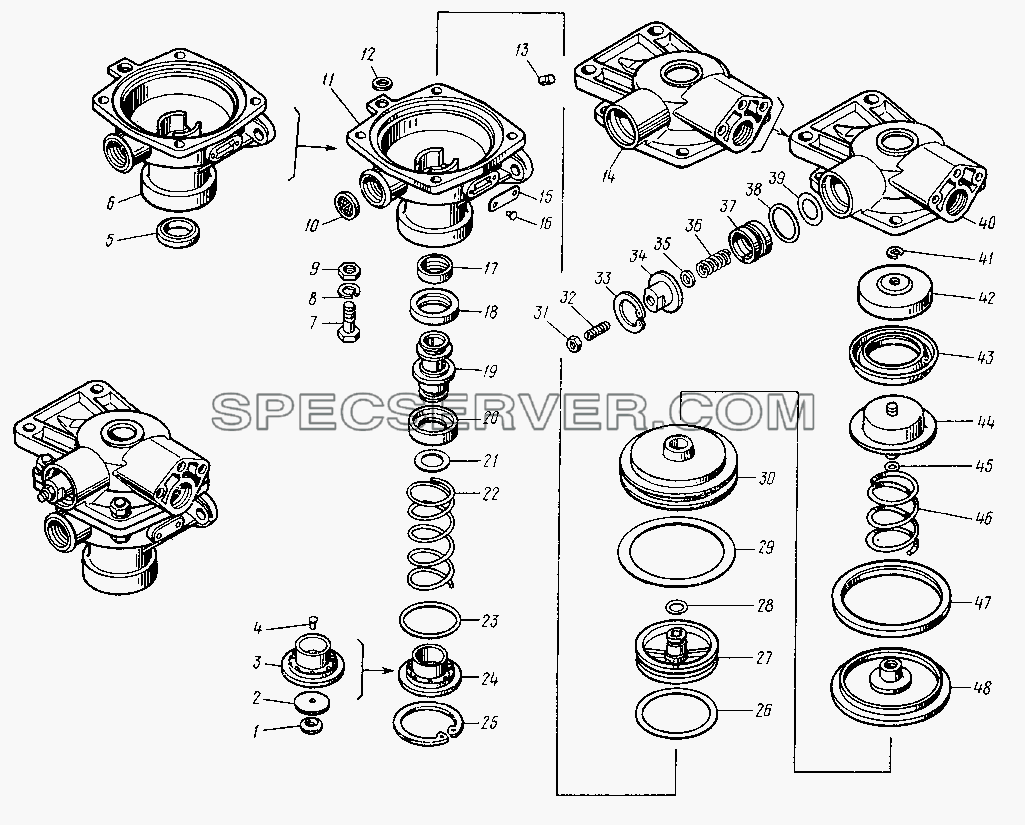

Запчасти: Воздухораспределитель для НефАЗа-8527
Воздухораспределитель для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
100-3531010 |
Воздухораспределитель в сборе |
1 |
|
100-3514047 |
Шайба |
2 |
|
100-3514046 |
Клапан |
3 |
|
100-3518035 |
Колпачок направляющий |
4 |
|
100-3514048 |
Заклепка |
5 |
|
100-3518022 |
Втулка |
6 |
|
100-3531022 |
Корпус |
7 |
|
201458 |
Болт (d=8х1,25, l=25, l0=25, Н=5, D=13,8, S=12) |
8 |
|
305890 |
Шайба пружинная |
9 |
|
250510 |
Гайка шестигранная (d=8х1,25, S=13, Н=6,5, D=14,4, D1=13) |
10 |
|
100-3521133 |
Сетка |
11 |
|
100-3531020 |
Корпус в сборе |
12 |
|
100-3531081 |
Кольцо |
13 |
|
100-3531114 |
Штифт |
14 |
|
100-3531026 |
Крышка |
15 |
|
100-3512099 |
Табличка |
16 |
|
304183 |
Заклепка пустотелая |
17 |
|
100-3518025 |
Кольцо |
18 |
|
100-3518026 |
Кольцо |
19 |
|
100-3518024 |
Корпус клапана |
20 |
|
100-3518027-01 |
Колпачок |
21 |
|
100-3522063 |
Кольцо |
22 |
|
100-3518030 |
Пружина |
23 |
|
100-3512031 |
Кольцо |
24 |
|
100-3518034 |
Колпачок направляющий в сборе |
25 |
|
489317 |
Кольцо упорное |
26 |
|
100-3531086 |
Кольцо |
27 |
|
100-3531029 |
Поршень |
28 |
|
100-3531064 |
Кольцо |
29 |
|
100-3518037 |
Кольцо |
30 |
|
100-3531028 |
Поршень |
31 |
|
250508 |
Гайка шестигранная (d=6х1, S=10, Н=5, D=11, D1=10) |
32 |
|
242226 |
Винт |
33 |
|
307710 |
Кольцо упорное |
34 |
|
100-3531090 |
Направляющая пружины |
35 |
|
100-3531074 |
Тарелка пружины |
36 |
|
100-3531038 |
Пружина |
37 |
|
100-3531092 |
Поршень |
38 |
|
100-3531095 |
Кольцо |
39 |
|
100-3531096 |
Кольцо |
40 |
|
100-3531024 |
Крышка в сборе |
41 |
|
489327 |
Кольцо упорное |
42 |
|
100-3531035 |
Кольцо опорное |
43 |
|
100-3531036 |
Кольцо уплотнительное |
44 |
|
100-3531030 |
Поршень |
45 |
|
100-3531083 |
Кольцо |
46 |
|
100-3531048 |
Пружина |
47 |
|
100-3531084 |
Кольцо уплотнительное |
48 |
|
100-3531025 |
Направляющая |

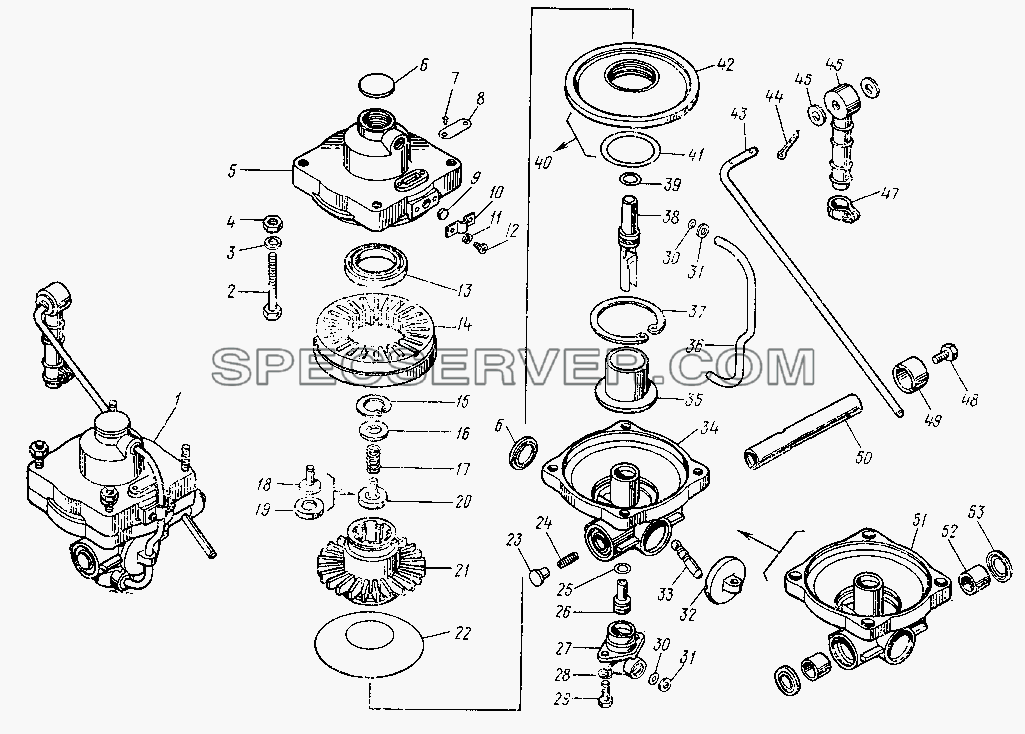

Регулятор тормозных сил для НефАЗа-8527 (список запасных частей)
Регулятор тормозных сил для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
|
