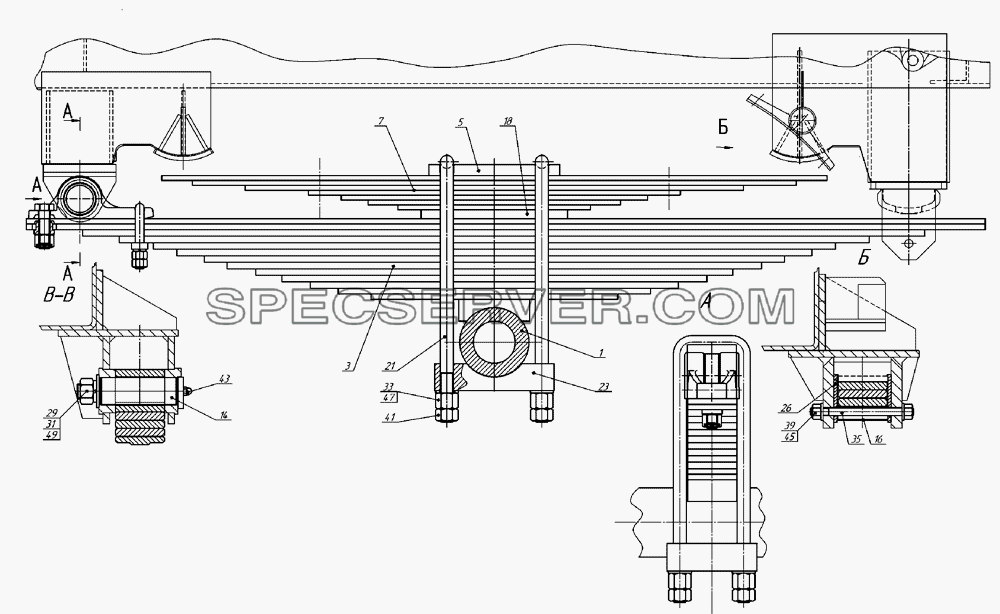

Запчасти: Установка задней подвески 8602-2912001,8332-2912001,8332-03-2912001 для НефАЗа-8332 (2010)
Установка задней подвески 8602-2912001,8332-2912001,8332-03-2912001 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей

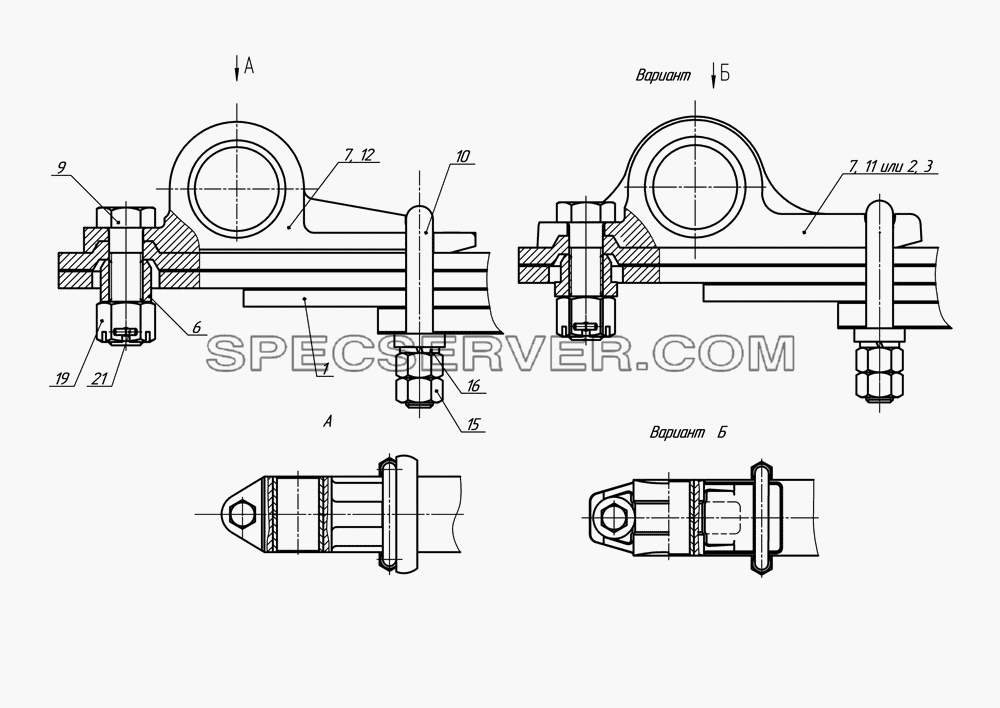

Запчасти: Рессора с ушком 8332-2912012 для НефАЗа-8332 (2010)
Рессора с ушком 8332-2912012 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей

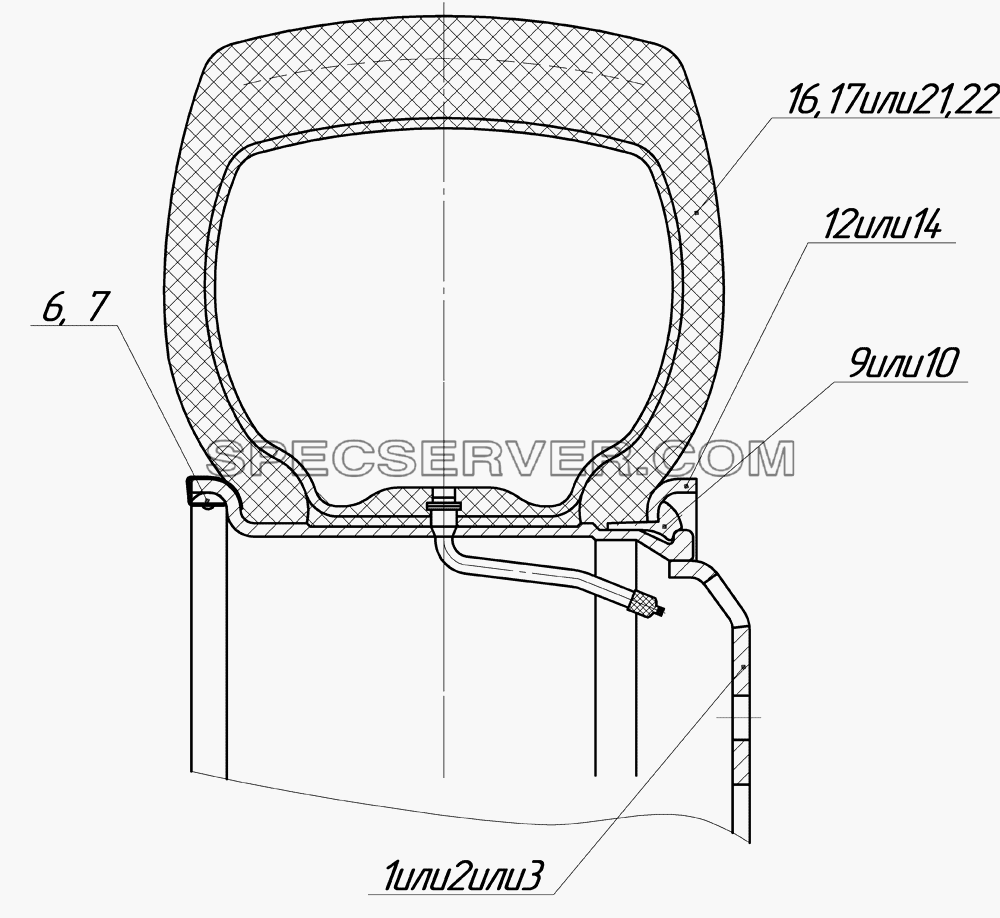

Запчасти: Колесо с шиной 96741-3101010,96742-3101010 для НефАЗа-8332 (2010)
Колесо с шиной 96741-3101010,96742-3101010 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
53205-3101012-12 |
Колесо дисковое 7,0-20 |
2 |
|
99858-3101012 |
Колесо дисковое 7,0-20 |
3 |
|
65115-3101012 |
Колесо дисковое 7,5-20 |
6 |
|
5320-3101300 |
Груз балансировочный |
7 |
|
5425-3101300 |
Груз балансировочный |
9 |
|
5320-3101026 |
Кольцо замочное |
10 |
|
7,0-20-3101026А5 |
Кольцо замочное |
12 |
|
5320-3101027 |
Кольцо бортовое |
14 |
|
8,0-20-3101027 |
Кольцо бортовое |
16 |
|
9,00R20 И-Н 142 БМ ТУ 38.104.106-88 |
Шина 9,00R20 И-Н 142 Б М ТУ 38.104.106-88 |
17 |
|
9,00R20 ОСТ 38.47.187-98 |
Шина 9,00R20 ОСТ 38.47.187-98 |
21 |
|
10.00R20И-281,У-4 ТУ38.104.77-88 |
Шина 10.00R20И-281,У-4 ТУ38.104.77-88 |
22 |
|
10.00R20 ОСТ 38.47.187-98 |
Шина |

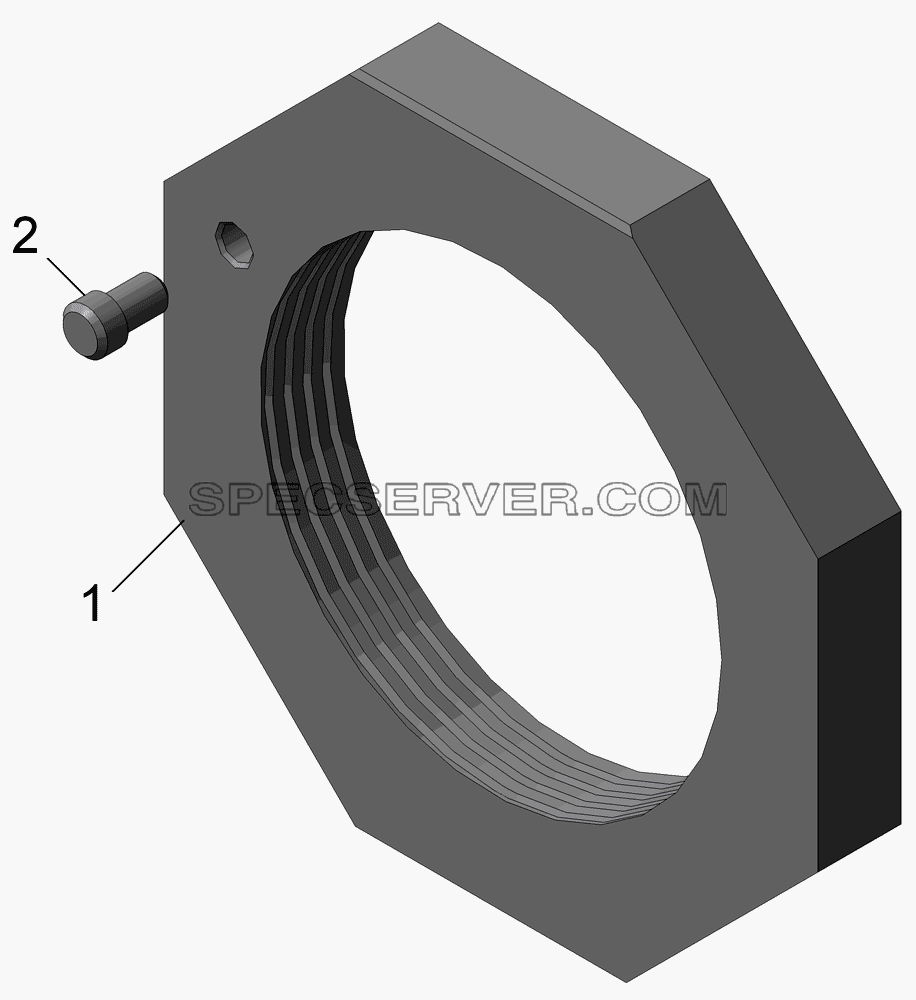

Запчасти: Гайка подшипника 96741-3104076 для НефАЗа-8332 (2010)
Гайка подшипника 96741-3104076 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей

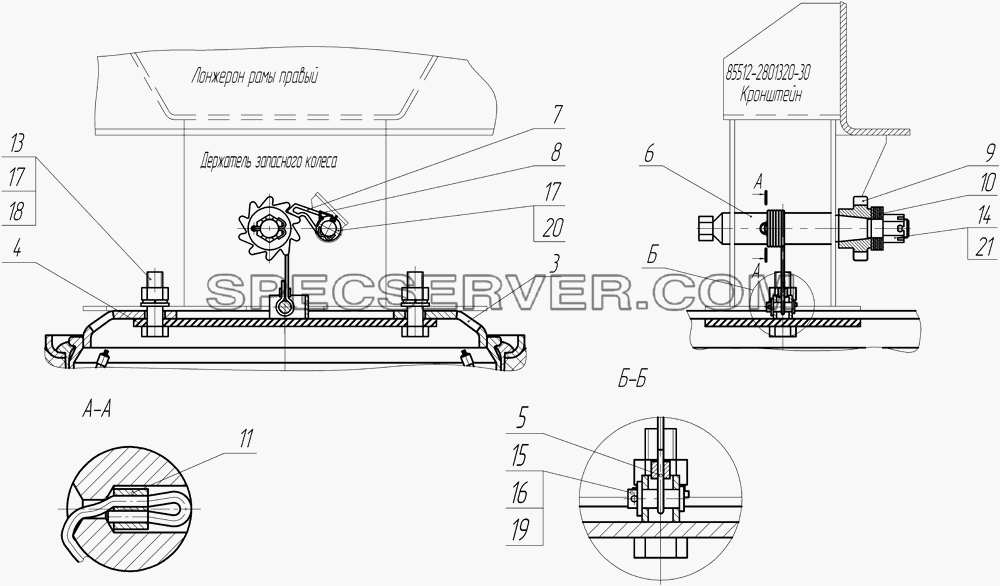

Запчасти: Установка запасного колеса 8560-3105001 для НефАЗа-8332 (2010)
Установка запасного колеса 8560-3105001 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей

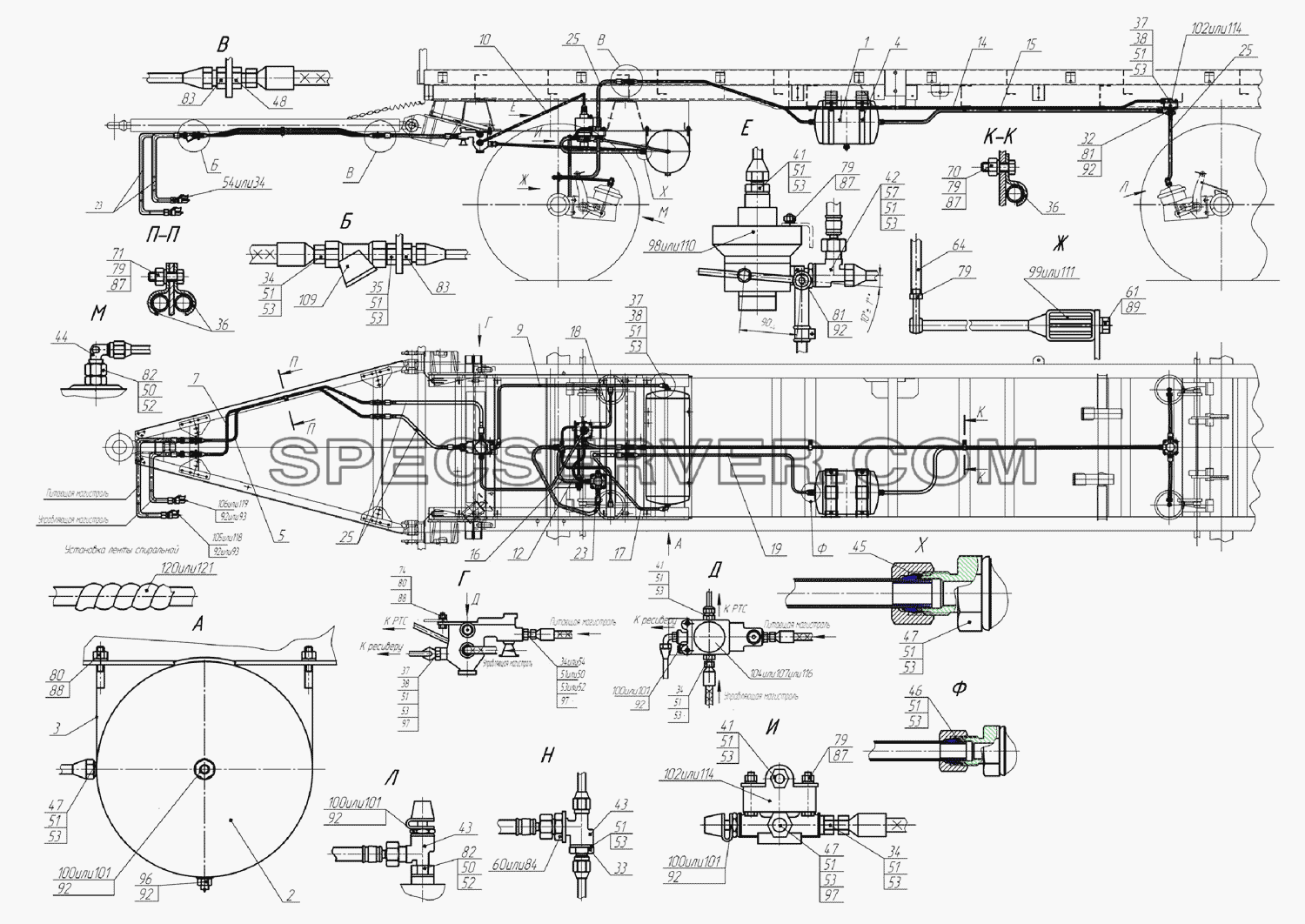

Установка привода пневмотормозов без АБС 8332-3500001 для НефАЗа-8332 (2010) (список запасных частей)
Установка привода пневмотормозов без АБС 8332-3500001 для НефАЗа-8332 (2010) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
96742-3513025 |
Баллон воздушный емкостью 20 л |
2 |
|
9674-3513015 |
Баллон воздушный емкостью 40 л |
3 |
|
8332-3500040 |
Хомут |
4 |
|
9334-3500042 |
Хомут |
5 |
|
93341-3506150-07 |
Трубка 12 мм |
10 |
|
93341-3506140-07 |
Трубка 12 мм |
12 |
|
93341-3506050-07 |
Трубка 12 мм |
14 |
|
93341-3506370-07 |
Трубка ( от регулятора тормозных сил к клапану АБС) |
15 |
|
8332-3522210 |
Трубка (от клапана АБС к ресиверу) |
16 |
|
8332-3522100 |
Трубка 18мм |
17 |
|
93341-3506080-07 |
Трубка 12 мм |
18 |
|
8332-3506300 |
Трубка к тормозной камере правая |
19 |
|
93341-3506160-07 |
Трубка 12 мм |
23 |
|
8602-3506068-01 |
Шланг гибкий (L=1040мм) |
25 |
|
8602-3506070-01 |
Шланг гибкий (L=840мм) |
32 |
|
861318 |
Угольник ввертный |
33 |
|
96741-3522223 |
Штуцер |
34 |
|
8602-3522224 |
Штуцер |
35 |
|
8602-3506093 |
Штуцер |
36 |
|
8602-3533033 |
Штанга |
37 |
|
9674-3500034 |
Угольник ввертный |
38 |
|
9674-3522171 |
Переходник |
41 |
|
9674-3522169 |
Штуцер |
42 |
|
96741-3506091 |
Тройник |
43 |
|
96741-3522222 |
Тройник |
44 |
|
861003 |
Угольник (М16хМ16) |
45 |
|
96741-3506525 |
Кольцо уплотнительное |
46 |
|
96741-3506523 |
Кольцо уплотнительное |
47 |
|
96742-3522175 |
Штуцер |
48 |
|
8602-3506238 |
Штуцер |
50 |
|
96741-3506524 |
Кольцо уплотнительное |
51 |
|
96741-3506527 |
Кольцо уплотнительное |
52 |
|
96741-3506544 |
Скоба |
53 |
|
96741-3506547 |
Скоба |
54 |
|
96931-3506399 |
Переходник |
57 |
|
9674-3506231 |
Переходник |
60 |
|
96741-3506088 |
Гайка |
61 |
|
96741-3522228 |
Болт |
64 |
|
8602-3533033 |
Штанга |
65 |
|
53505-3401228 |
Хомут |
70 |
|
1/60434/21 |
Болт |
71 |
|
1/60439/21 |
Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, Н=5,5) |
74 |
|
1/59709/21 |
Болт М8х1,25-6gх35 |
79 |
|
1/61008/11 |
Гайка М8 |
80 |
|
1/21647/11 |
Гайка |
81 |
|
1/21644/11 |
Гайка ЕМ22-6Н |
82 |
|
1/07914/11 |
Гайка ЕМ16х1,5-6Н |
83 |
|
1/07266/11 |
Гайка низкая М18х1,5-6Н |
84 |
|
1/07267/21 |
Гайка ЕМ20х1,5-6Н |
87 |
|
1/05166/70 |
Шайба пружинная 8 |
88 |
|
1/05168/70 |
Шайба пружинная 8 |
89 |
|
1/05170/70 |
Шайба пружинная 12 |
92 |
|
1/02634/60 |
Прокладка 22х28х1,5 |
93 |
|
1/02570/60 |
Прокладка |
96 |
|
100-3513110 |
Кран слива конденсата |
97 |
|
СБИТ.305122003 |
Сетка |
98 |
|
Г-100-3533010 |
Регулятор тормозных сил |
99 |
|
100-3533110 |
Элемент упругий в сборе |
100 |
|
100-3515310 |
Клапан контрольного вывода |
101 |
|
100-3515310-01 |
Клапан контрольного вывода |
102 |
|
100-3518010 |
Клапан ускорительный |
104 |
|
12.3531010 |
Клапан воздухораспределительный |
105 |
|
Г-100-3521110 |
Головка типа "Палм" |
106 |
|
Г-100-3521111 |
Головка соединительная типа «Пальм» |
107 |
|
100-3531008 |
Воздухораспределитель с краном растормаживания в сборе |
109 |
|
12.3511310 |
Фильтр магистральный |
110 |
|
8007.35.33010 |
Регулятор тормозных сил |
111 |
|
8638.35.33110 |
Упругий элемент |
114 |
|
8001.35.18.010 |
Клапан ускорительный |
116 |
|
7494.35.31.010-01 |
Клапан воздухораспределительный |
118 |
|
7492.35.21.113 |
Головка соединительная типа "Палм" |
119 |
|
7493.35.21.114 |
Головка соединительная типа «Палм» |
120 |
|
53205-3506435 |
Лента спиральная 22х18х19 |
121 |
|
53205-3506433 |
Лента спиральная 12х9х11 |
|
