ROCKINGER RO-50 Автоматическое тягово-сцепное устройство. Руководство - часть 5

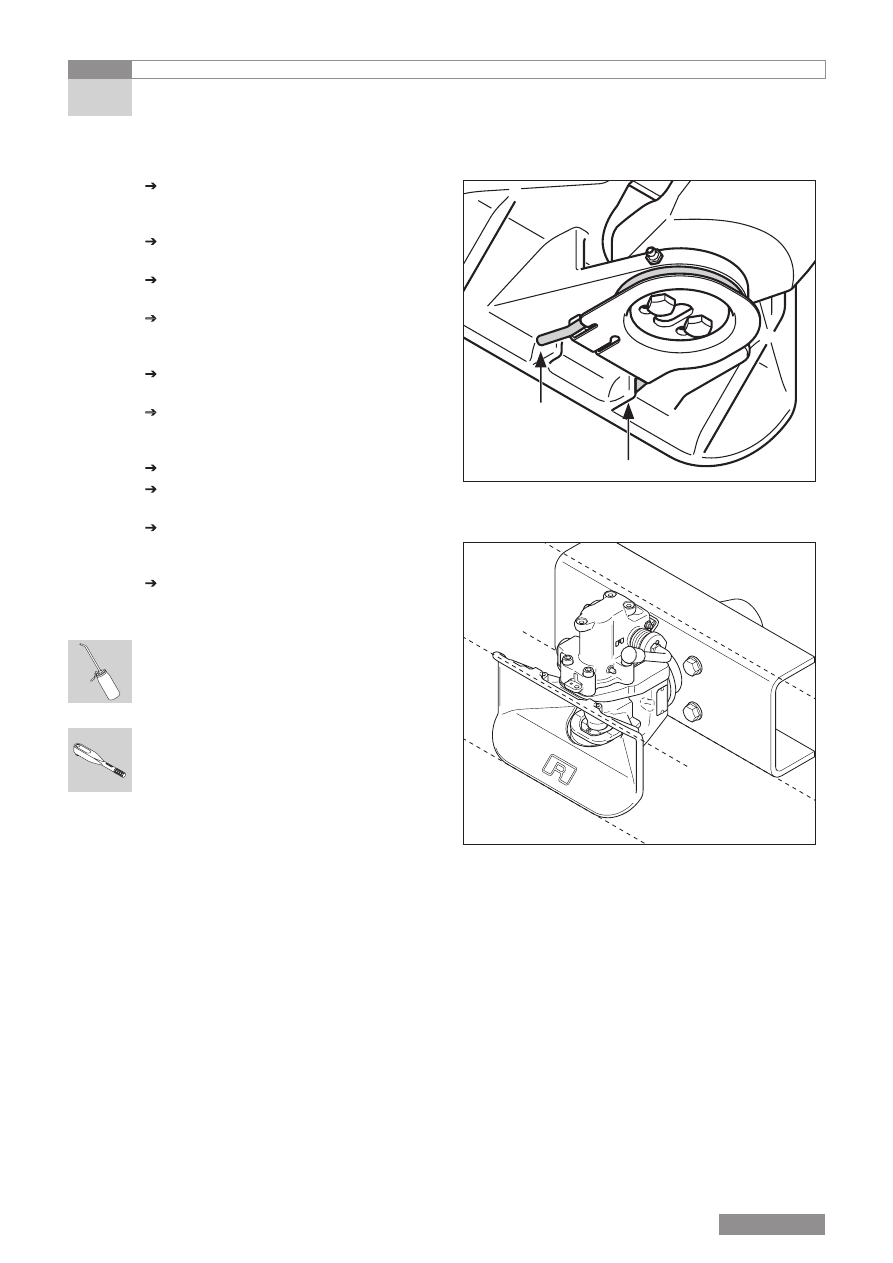

18

[18] Положение ног пружины кручения, прилегающих к упорным

ребрам ловителя

4.2 Ловитель

4 Работы по ремонту



Осторожно подвесить ловитель

[17B], не приводя в действие сцепной

шкворень



Закрыть сцепное устройство с

помощью пригодного инструмента



Пружину кручения [17A] зацепить за

стопорную пластину пружины [17E]



Ноги пружины кручения надеть

на упорные ребра ловителя [18] в

правильном положении



Вставить шайбу [17D] и вручную

затянуть винтами [17C]



Выверить кромки ловителя

параллельно поперечине

транспортного средства [19]



Крепко затянуть винты



Учесть моменты затяжки; см. главу

5.2



Проверить исправность работы

ловителя в среднем положении и его

стопорение, см. стр. 19



Проверить исправность работы

сцепного устройства; см. главу 4.6

СМАЗОЧНЫЙ МАТЕРИАЛ

–  Специальная консистентная смазка

Roe96017

МОМЕНТЫ ЗАТЯЖКИ

–  Узел возврата ловителя в исходное

положение на нижней втулке   85 nm

[19] Выверка ловителя

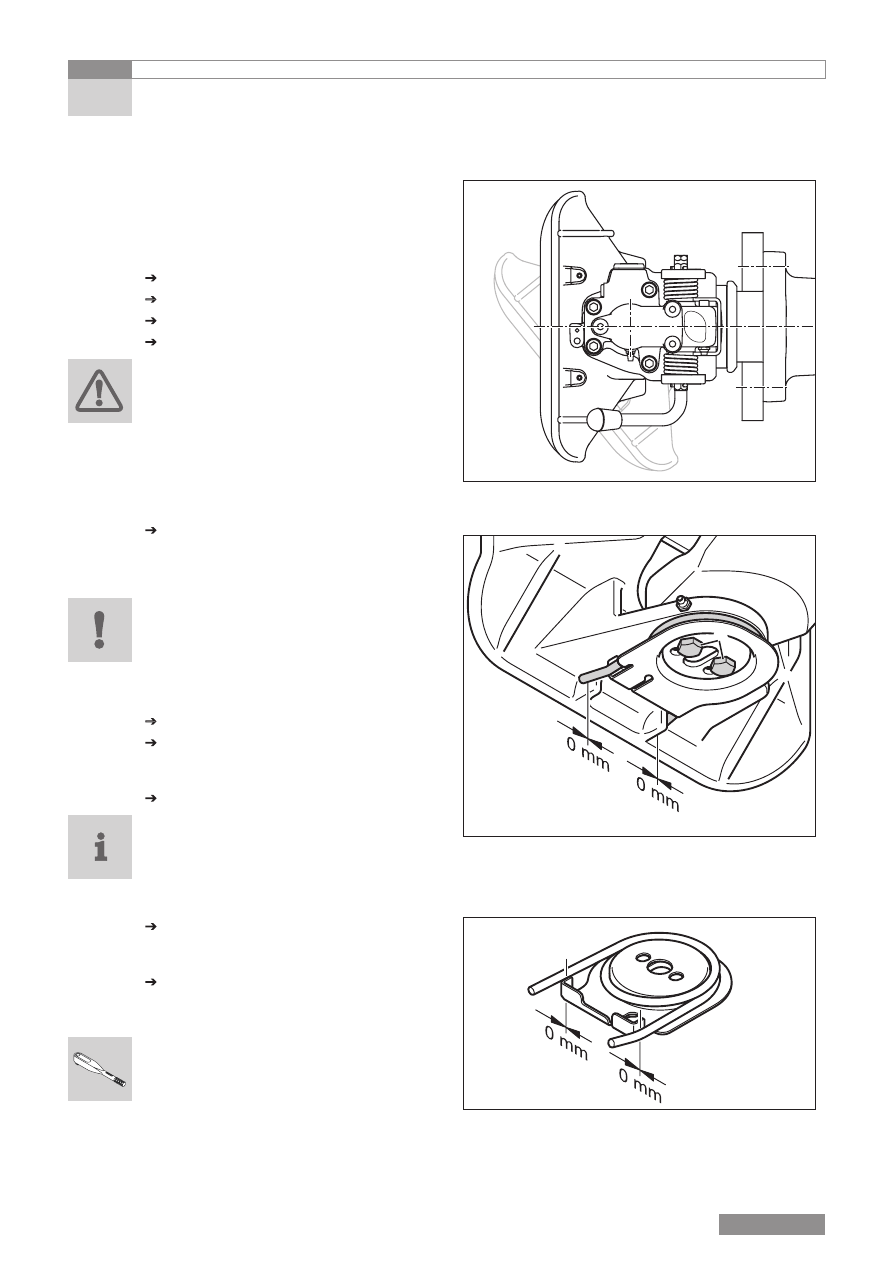

19

[20] Среднее положение ловителя

4.2 Ловитель

4 Работы по ремонту

Проверка среднего

положения ловителя и его

стопорение

Процедура



Закрыть сцепное устройство



Отодвинуть ловитель в сторону



Отпустить ловитель



Открыть сцепное устройство

ПРЕДУПРЕЖДЕНИЕ
Опасность получения травмы! Сцепной
шкворень находится под большим
усилием натяжения пружины. При
открытом сцепном устройстве не совать
руки в зону действия сцепного шкворня!
–  Теперь в среднем положении [20]

ловитель должен находиться в

застопоренном положении



Если нет, то необходимо вновь

настроить узел возврата ловителя в

исходное положение; см. ниже

УКАЗАНИЕ

Для сцепки ловитель в среднем

положении должен автоматически

застопориться.

Настройка



Слегка ослабить винты [21A]



Открыть сцепное устройство —

стопорящее приспособление ловителя

должно защелкнуться



Крепко затянуть винты

УКАЗАНИЕ

Обе ноги пружины кручения без зазора

должны прилегать к ребрам ловителя [21].

В точках упора между стопорной

пластиной пружины и пружиной кручения

также не должно быть зазора [22].


Однако если имеется зазор, то слегка

разогнуть концы стопорной пластины

пружины



Проверить исправность работы

сцепного устройства; см. главу 4.6

МОМЕНТЫ ЗАТЯЖКИ

–  Узел возврата ловителя в исходное

положение на нижней втулке  85 nm

[21] Люфт: ноги пружины кручения, прилегающие к упорным

ребрам ловителя



A Винты

A

[22] Люфт: пружина кручения, прилегающая к стопорной

пластине

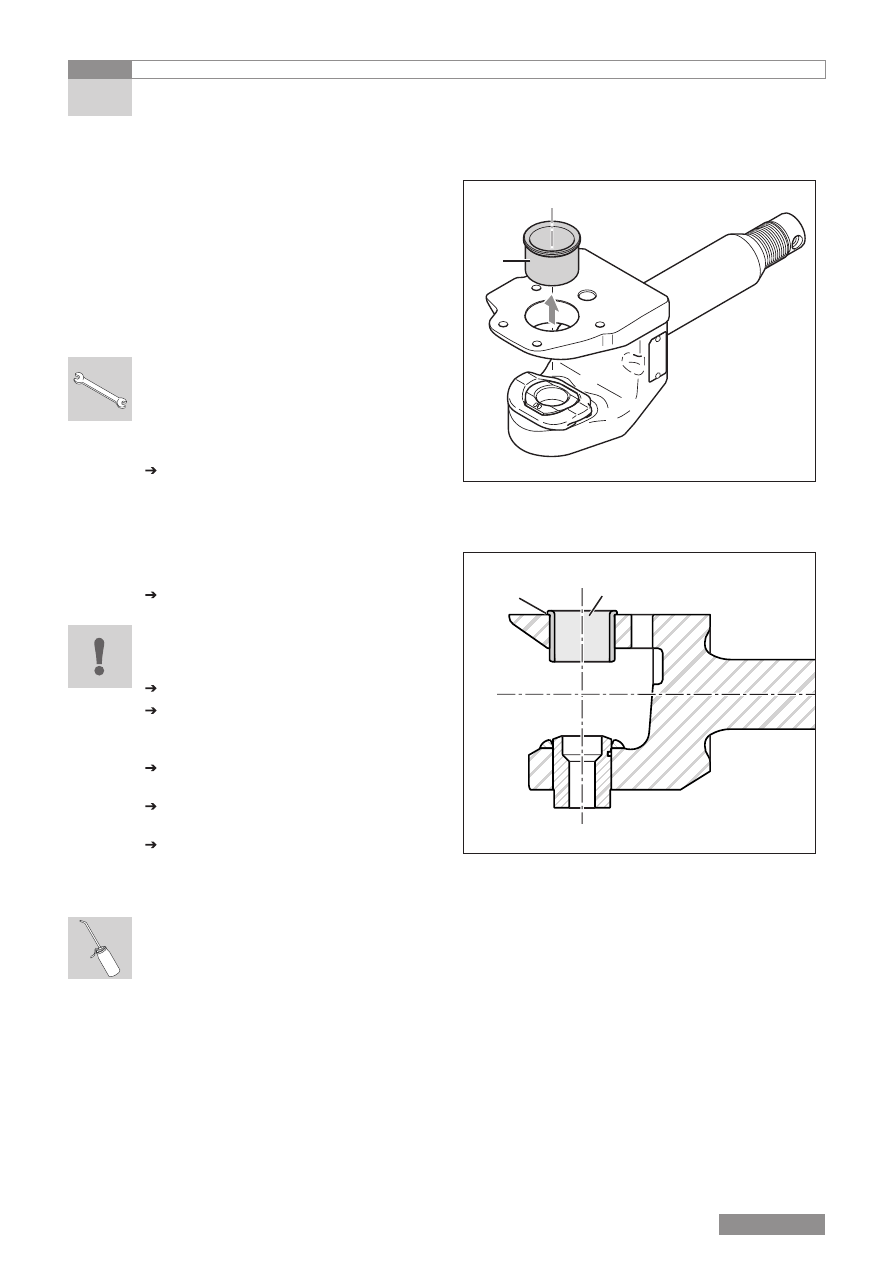

20

[23]

A Втулка верхняя

Втулка верхняя

Предпосылки

–  Автоматический блок демонтирован;

см. главу 4.1

–  Ловитель демонтирован; см. главу 4.2
–  Сцепное устройство демонтировано,

рекомендуется; см. главу 4.4

ИНСТРУМЕНТ
–  Пригодный инструмент для

запрессовки и выпрессовки втулок

Демонтаж



Медленно произвести выпрессовку

изношенной втулки [23A] вверх

Монтаж
Особое внимание следует обратить на
следующие операции.


Перед установкой тщательно очистить

монтажные поверхности

ОСТОРОЖНО!
При запрессовке втулка может быть
разрушена в случае ее перекоса.


Втулку насадить точно соосно



На участке первых миллиметров
запрессовки постоянно
контролировать центровку втулки



Запрессовать втулку до опорного

буртика [24B]



Смазать рабочую поверхность втулки

после ее установки



После сборки всех деталей

проверить исправность работы

сцепного устройства; см. главу 4.6

СМАЗОЧНЫЙ МАТЕРИАЛ

–  Специальная консистентная смазка

Roe96017

4.3 Втулки

4 Работы по ремонту

A

[24]

A Втулка верхняя



B Опорный буртик

B

A

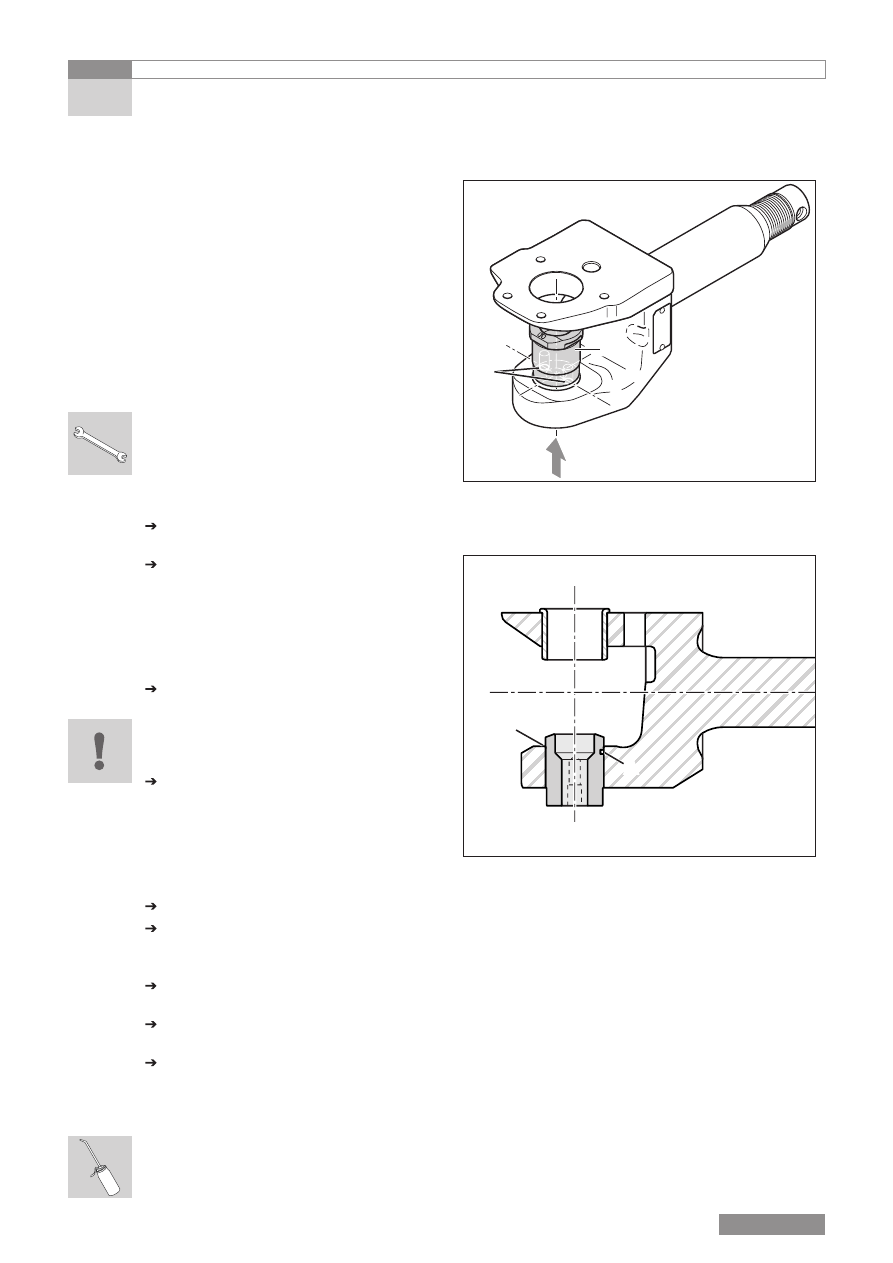

21

[25]

A Втулка нижняя



B Отверстия

Втулка нижняя

Предпосылки

–  Автоматический блок демонтирован;

см. главу 4.1

–  Ловитель демонтирован; см. главу 4.2
–  Опорное кольцо демонтировано; см.

главу 4.2

–  Корпус сцепного устройства

демонтирован, рекомендуется; см.

главу 4.4

ИНСТРУМЕНТ
–  Пригодный инструмент для

запрессовки и выпрессовки втулок

Демонтаж



Запомнить положение установки

втулки



Медленно произвести выпрессовку

изношенной втулки [25A] вверх

Монтаж
Особое внимание следует обратить на
следующие операции.


Перед установкой тщательно очистить

монтажные поверхности

ОСТОРОЖНО!
При запрессовке втулка может быть
разрушена в случае ее перекоса.


Обеспечить установку нижней

втулки в правильном положении.

Отверстия [25B] должны находиться

под прямым углом к оси сцепного

устройства. Наконечник [26A] должен

перемещаться по колеи старого

наконечника



Втулку насадить точно соосно



На участке первых миллиметров
запрессовки постоянно
контролировать центровку втулки



Запрессовать втулку до опорного

буртика [26B]



Смазать рабочую поверхность втулки

после ее установки



После сборки всех деталей

проверить исправность работы

сцепного устройства; см. главу 4.6

СМАЗОЧНЫЙ МАТЕРИАЛ

–  Специальная консистентная смазка

Roe96017

4.3 Втулки

4 Работы по ремонту

A

[26]

A Наконечник



B Опорный буртик

B

A

B
