FUEL TANK

FUEL SUPPLY

13B-13

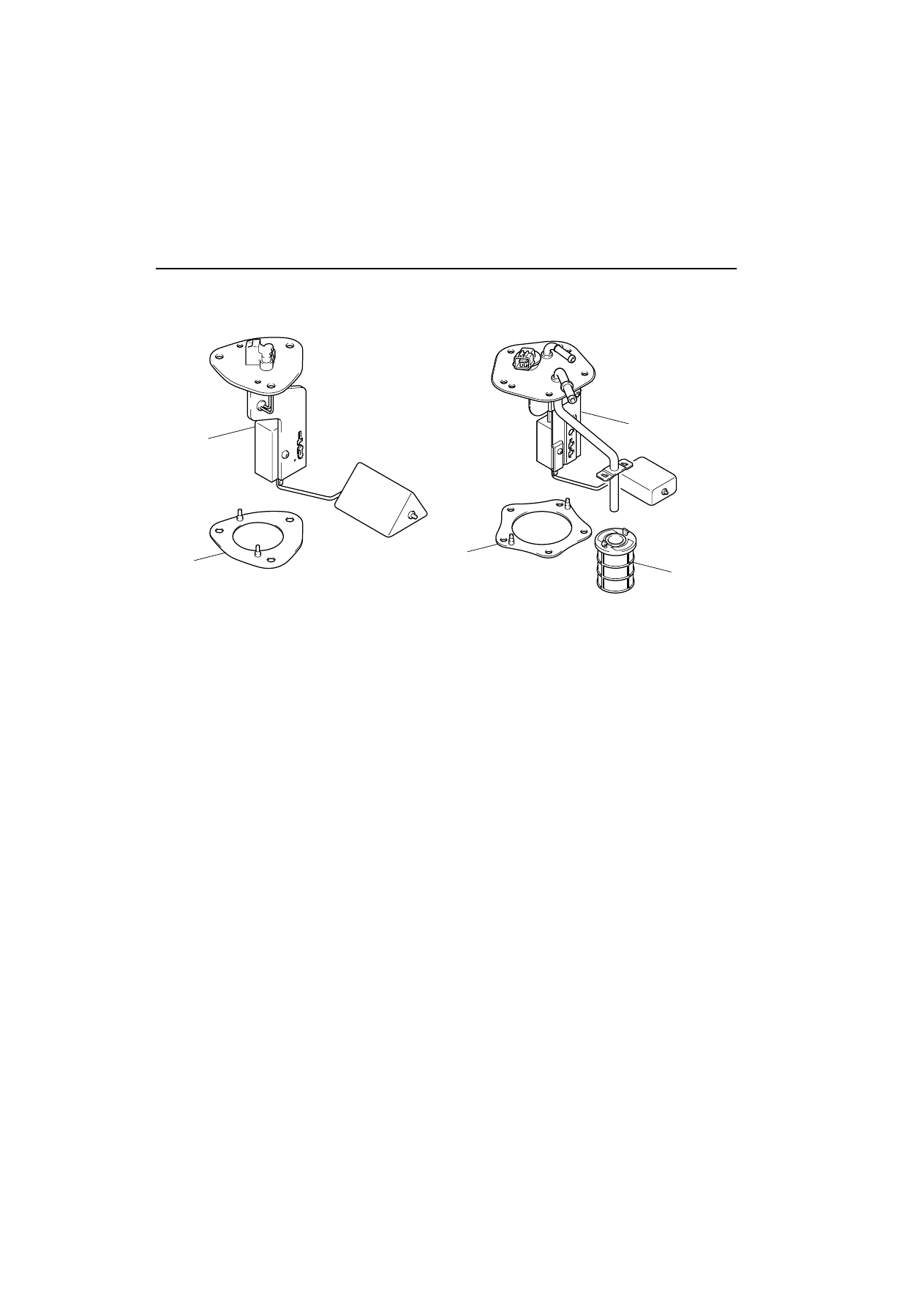

FUEL TANK GAUGE UNIT DISASSEMBLY AND REASSEMBLY

M1135051100057

AC102461

3

1

1

2

3

<2WD>

<4WD>

AD

Disassembly steps

1.

Gasket

2.

Fuel in tank filter <4WD>

3.

Fuel tank gauge unit

Disassembly steps

&RQWLQXHG

127(6

13C-1

GROUP 13C

FUEL SUPPLY

CONTENTS

GENERAL INFORMATION . . . . . . . .

13C-2

SEALANT. . . . . . . . . . . . . . . . . . . . . .

13C-2

ON-VEHICLE SERVICE. . . . . . . . . . .

13C-2

FUEL PUMP OPERATION CHECK . . . . . .

13C-2

FUEL GAUGE UNIT CHECK  . . . . . . . . . . .

13C-2

FUEL PUMP ASSEMBLY <2WD>,
FUEL TANK PUMP AND GAUGE ASSEMBLY

<4WD> REPLACEMENT  . . . . . . . . . . . . . .

13C-2

FUEL TANK GAUGE UNIT REPLACEMENT
<2WD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13C-4

FUEL TANK GAUGE UNIT REPLACEMENT
<4WD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13C-5

FUEL TANK  . . . . . . . . . . . . . . . . . . . .

13C-7

REMOVAL AND INSTALLATION <4G63>  .

13C-7

REMOVAL AND INSTALLATION <4G69>  .

13C-11

FUEL PUMP ASSEMBLY DISASSEMBLY

AND REASSEMBLY <2WD>  . . . . . . . . . . .

13C-14

FUEL TANK PUMP AND GAUGE ASSEMBLY
DISASSEMBLY AND REASSEMBLY
<4WD>  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13C-15

FUEL TANK GAUGE UNIT DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

13C-16

GENERAL INFORMATION

FUEL SUPPLY

13C-2

GENERAL INFORMATION

M1135000100457

•

The fuel tank is located under the floor of the rear
seats to provide increased protection and a more
luggage space.

•

A fuel tank safety valve assembly has been
adopted to prevent fuel from leaking out in case
of a collision.

•

A fuel pump assembly <2WD>, fuel pump and
gauge assembly <4WD> including fuel pump,
fuel filter, reservoir and fuel gauge unit, has been
adopted to lighten weight and improve
serviceability.

SEALANT

M1135005200039

ON-VEHICLE SERVICE

FUEL PUMP OPERATION CHECK

M1135001000174

<4G63>: Refer to GROUP 13A - On-vehicle Service,
Fuel Pump Operation Check

P.13A-328

.

<4G69>: Refer to GROUP 13B - On-vehicle Service,
Fuel Pump Operation Check

P.13B-428

.

FUEL GAUGE UNIT CHECK

M1135003100371

Refer to GROUP 54A

−

 Combination Meter,

On-vehicle Service, Fuel Gauge Unit Check

P.54A-69

 <2WD>,

P.54A-70

 <4WD>.

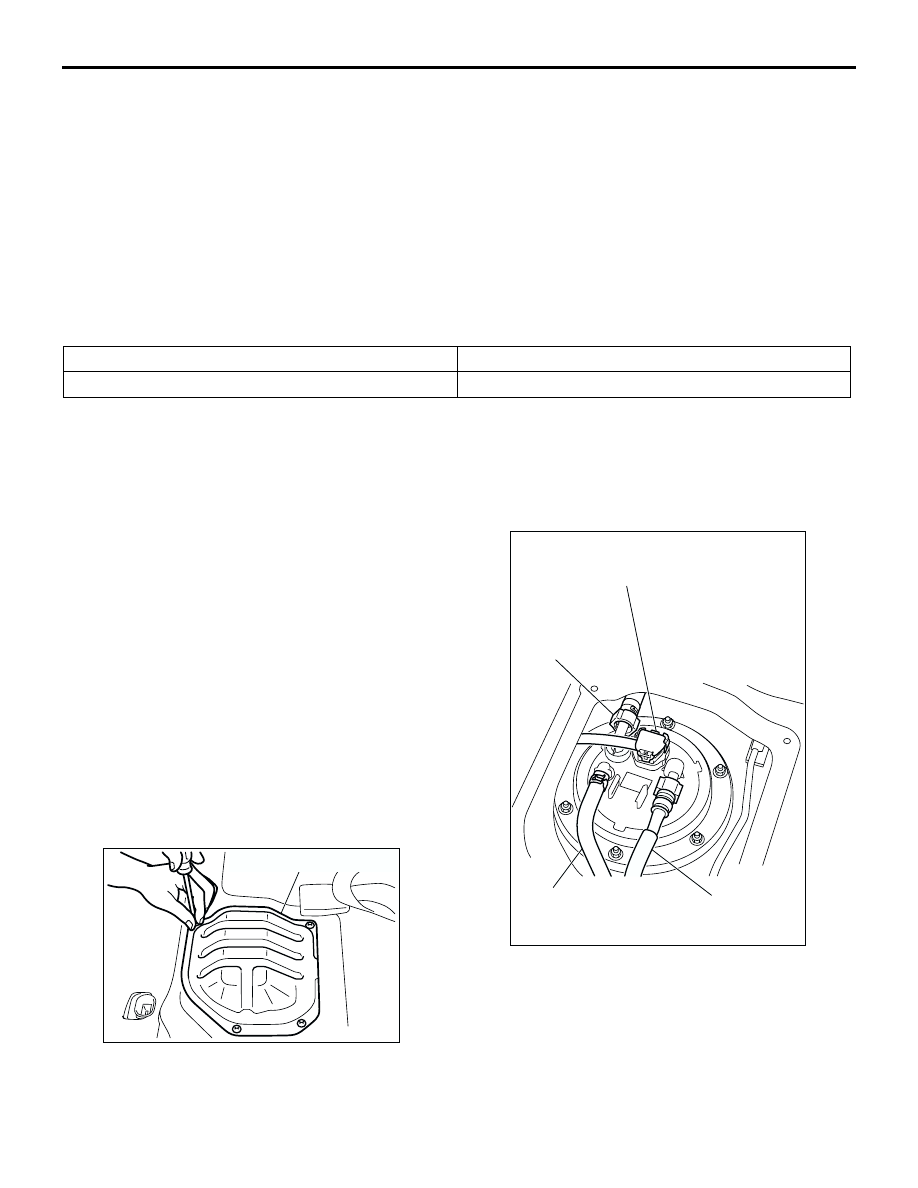

FUEL PUMP ASSEMBLY <2WD>, FUEL
TANK PUMP AND GAUGE ASSEMBLY
<4WD> REPLACEMENT

M1135004900336

1. Remove the rear seat cushion assembly (Refer to

GROUP 52A

−

 Rear seat assembly

P.52A-36

).

2. Remove the service hole cover mounting screws

and remove the service hole cover.

3. Disconnect the fuel pump assembly <2WD> or

fuel tank pump and gauge assembly <4WD>
connector, fuel return hose, fuel high-pressure
hose and fuel suction tube <4WD>.

Item

Specified sealant

Service hole cover and floor pan <2WD>

3M

ä 8513 Grommets windshield sealer (Black)

AC102784

Service hole cover

AB

AC309286AB

Fuel suction
tube <4WD>

Fuel high-pressure
hose

Fuel pump assembly <2WD>
or fuel tank pump and gauge assembly <4WD>
connector

Fuel return hose
<4G63>
