Mitsubishi Montero (2004+). Manual - part 663

ON-VEHICLE SERVICE

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-141

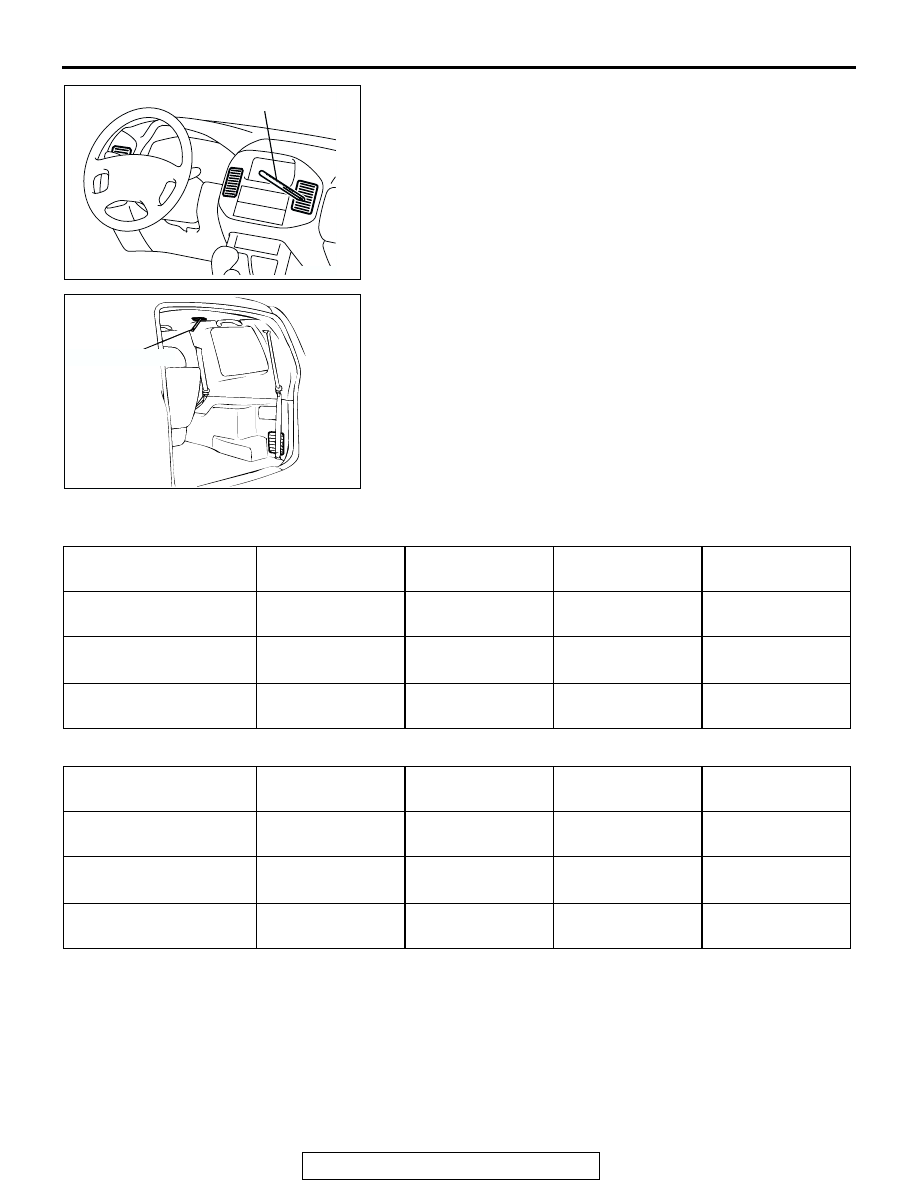

11.Insert a thermistor-type thermometer into the air vent shown

in the figure, and measure the air temperature.

12.Note the discharge air temperature.

NOTE: If the clutch cycles, take the reading before the
clutch disengages.

Performance Temperature Chart <Front-A/C test>

Performance Temperature Chart <Rear-A/C test>

ACX01485 AB

THERMOMETER

AC002699AB

THERMOMETER

GARAGE AMBIENT
TEMPERATURE

°C (°F)

20 (68)

25 (77)

35 (95)

40 (104)

Discharge air
temperature

°C (°F)

3.5

− 5.5 (38 − 42) 3.5 − 5.5 (38 − 42) 4.5 − 6.5 (40 − 44) 5.5 − 7.5 (42 − 46)

Compressor high
pressure kPa (psi)

1,050

− 1,250 (152

− 181)

1,050

− 1,250 (152

− 181)

1,400

− 1,600 (203

− 232)

1,650

− 1,850 (239

− 268)

Compressor low
pressure kPa (psi)

120

− 140 (17 −

20)

120

− 140 (17 −

20)

130

− 150 (19 −

22)

160

− 180 (23 −

26)

GARAGE AMBIENT
TEMPERATURE

°C (°F)

20 (68)

25 (77)

35 (95)

40 (104)

Discharge air
temperature

°C (°F)

5.5

− 7.5 (42 − 46) 5.5 − 7.5 (42 − 46) 6.5 − 8.5 (44 − 47) 7.5 − 9.5 (46 − 49)

Compressor high
pressure kPa (psi)

1,150

− 1,350 (167

− 196)

1,150

− 1,350 (167

− 196)

1,500

− 1,700 (218

− 247)

1,750

− 1,950 (254

− 283)

Compressor low
pressure kPa (psi)

130

− 150 (19 −

22)

130

− 150 (19 −

22)

140

− 160 (20 −

23)

180

− 200 (26 −

29)

A/C CONTROL PANEL AND A/C CONTROL UNIT

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-142

A/C CONTROL PANEL AND A/C CONTROL UNIT

REMOVAL AND INSTALLATION

M1554001000030

DISASSEMBLY AND ASSEMBLY

M1554012200016

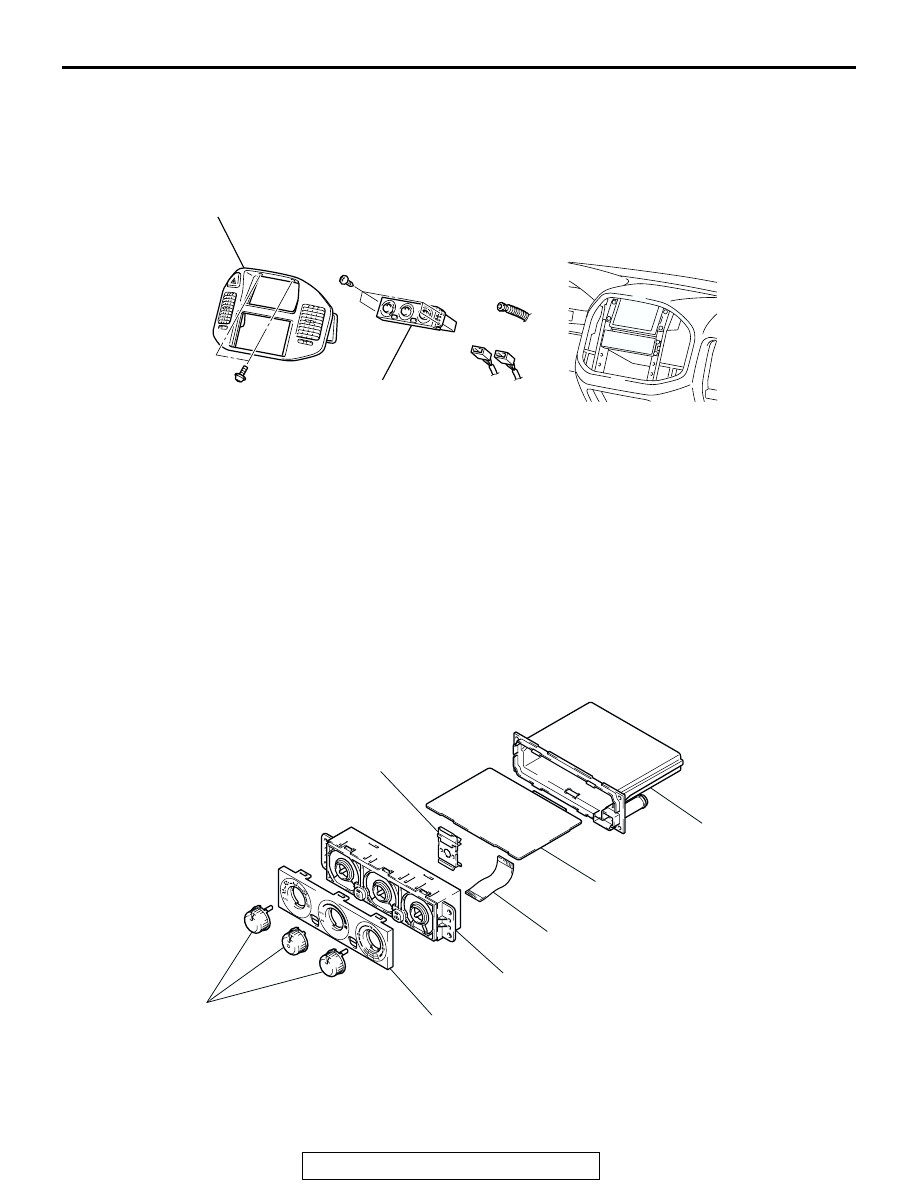

ACX01411

1

2

AB

REMOVAL STEPS

1.

CENTER PANEL (REFER TO
GROUP 52A, INSTRUMENT
PANEL

P.52A-3

.)

2.

A/C CONTROL UNIT (A/C-ECU)

AC205250

1

2

3

4

5

6

7

AB

DISASSEMBLY STEPS

1.

KNOB

2.

PANEL

<<A>>

3.

CONTROL PANEL

<<A>>

4.

FOLDER

5.

FLEXIBLE FLAT CABLE (FFC)

6.

A/C-ECU

7.

CASE

DISASSEMBLY STEPS

A/C CONTROL PANEL AND A/C CONTROL UNIT

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-143

DISASSEMBLY SERVICE POINT

.

<<A>> FCC REMOVAL
When disconnecting the FCC, always pull the cable by gripping
the connector, not the cable.

INSPECTION

M1551006300189

TEMPERATURE ADJUSTMENT SWITCH
CONTINUITY CHECK

Follow the table below to check the temperature adjustment
switch for continuity.

AC205264AB

TEMPERATURE
ADJUSTMENT
SWITCH POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

1

7

− 10

Less than 2 ohms

2

7

− 8, 7 − 10

Less than 2 ohms

3

7

− 8

Less than 2 ohms

4

6

− 7, 7 − 8

Less than 2 ohms

5

6

− 7, 7 − 8, 7 − 10  Less than 2 ohms

6

6

− 7, 7 − 10

Less than 2 ohms

7

6

− 7

Less than 2 ohms

8

4

− 7, 6 − 7

Less than 2 ohms

9

4

− 7, 6 − 7, 7 − 10 Less than 2 ohms

10

4

− 7, 6 − 7, 7 − 8, 7

− 10

Less than 2 ohms

11

4

− 7, 6 − 7, 7 − 8

Less than 2 ohms

12

4

− 7, 7 − 8

Less than 2 ohms

13

4

− 7, 7 − 8, 7 − 10  Less than 2 ohms

14

4

− 7, 7 − 10

Less than 2 ohms

15

4

− 7

Less than 2 ohms

16

2

− 7, 4 − 7

Less than 2 ohms

17

2

− 7, 4 − 7, 7 − 10 Less than 2 ohms

18

2

− 7, 4 − 7, 7 − 8, 7

− 10

Less than 2 ohms

AC205403

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

AB

AC205259

1

2

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

AB

A/C CONTROL PANEL AND A/C CONTROL UNIT

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-144

19

2

− 7, 4 − 7, 7 − 8

Less than 2 ohms

20

2

− 7, 4 − 7, 6 − 7, 7

− 8

Less than 2 ohms

21

2

− 7, 4 − 7, 6 − 7, 7

− 8, 7 − 10

Less than 2 ohms

22

2

− 7, 4 − 7, 6 − 7, 7

− 10

Less than 2 ohms

23

2

− 7, 4 − 7, 6 − 7

Less than 2 ohms

24

2

− 7, 6 − 7

Less than 2 ohms

25

2

− 7, 6 − 7, 7 − 10 Less than 2 ohms

26

2

− 7, 6 − 7, 7 − 8, 7

− 10

Less than 2 ohms

27

2

− 7, 6 − 7, 7 − 8

Less than 2 ohms

28

2

− 7, 7 − 8

Less than 2 ohms

29

2

− 7, 7 − 8, 7 − 10  Less than 2 ohms

TEMPERATURE
ADJUSTMENT
SWITCH POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION
