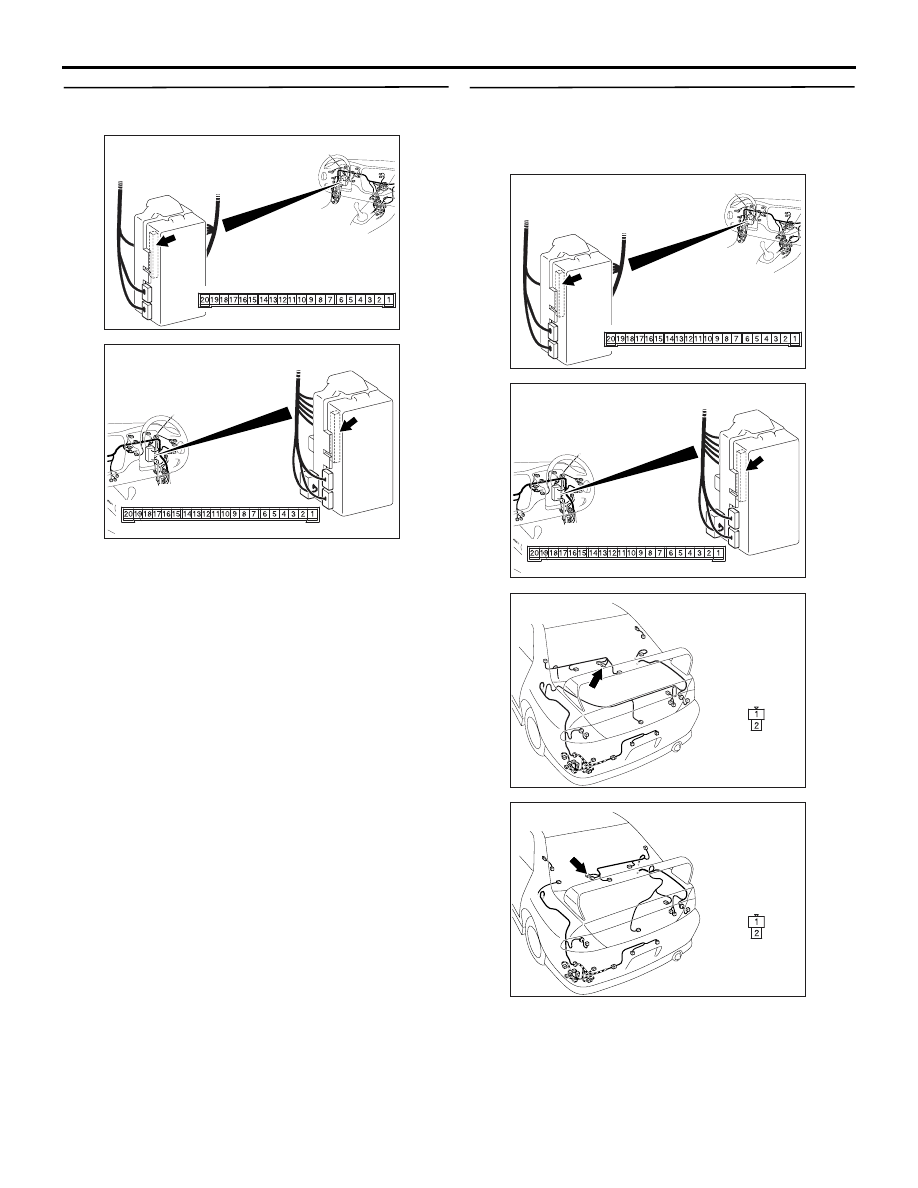

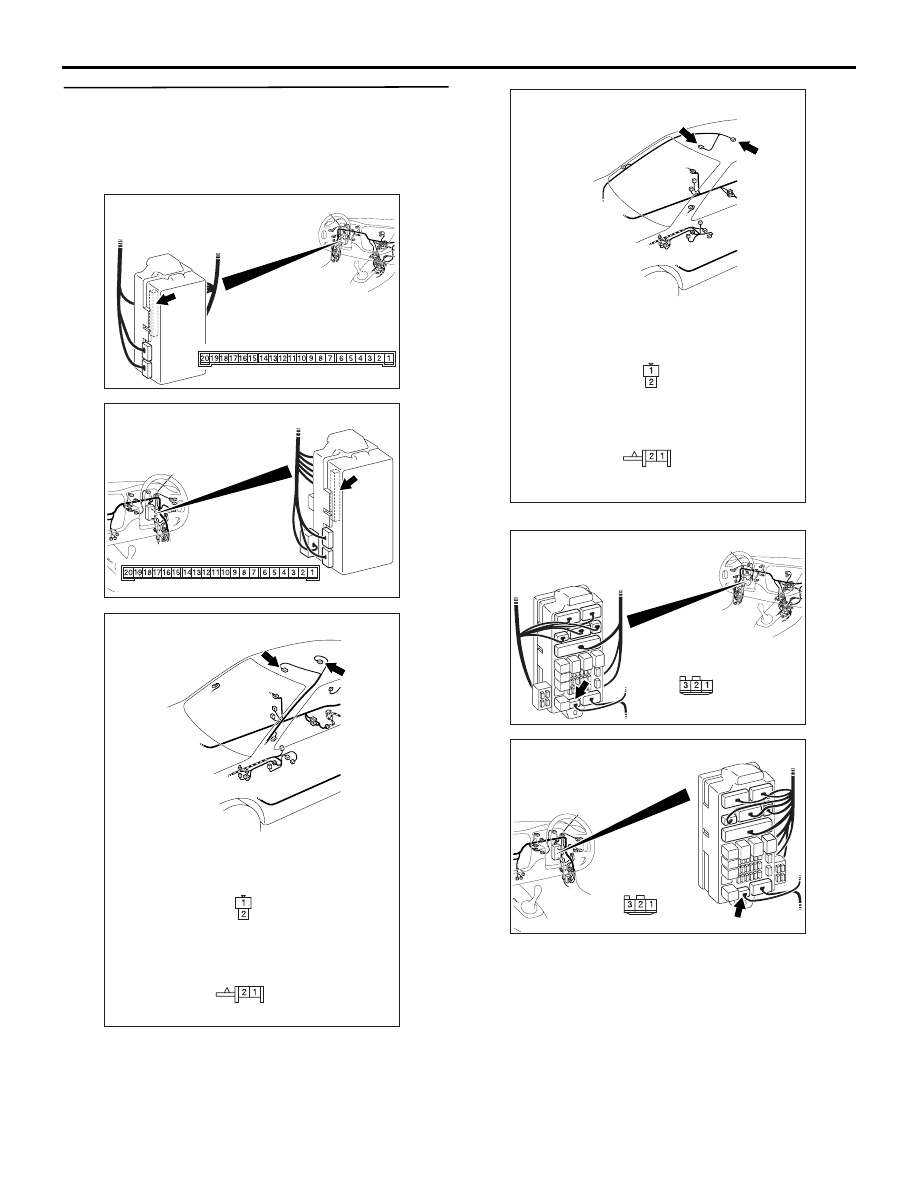

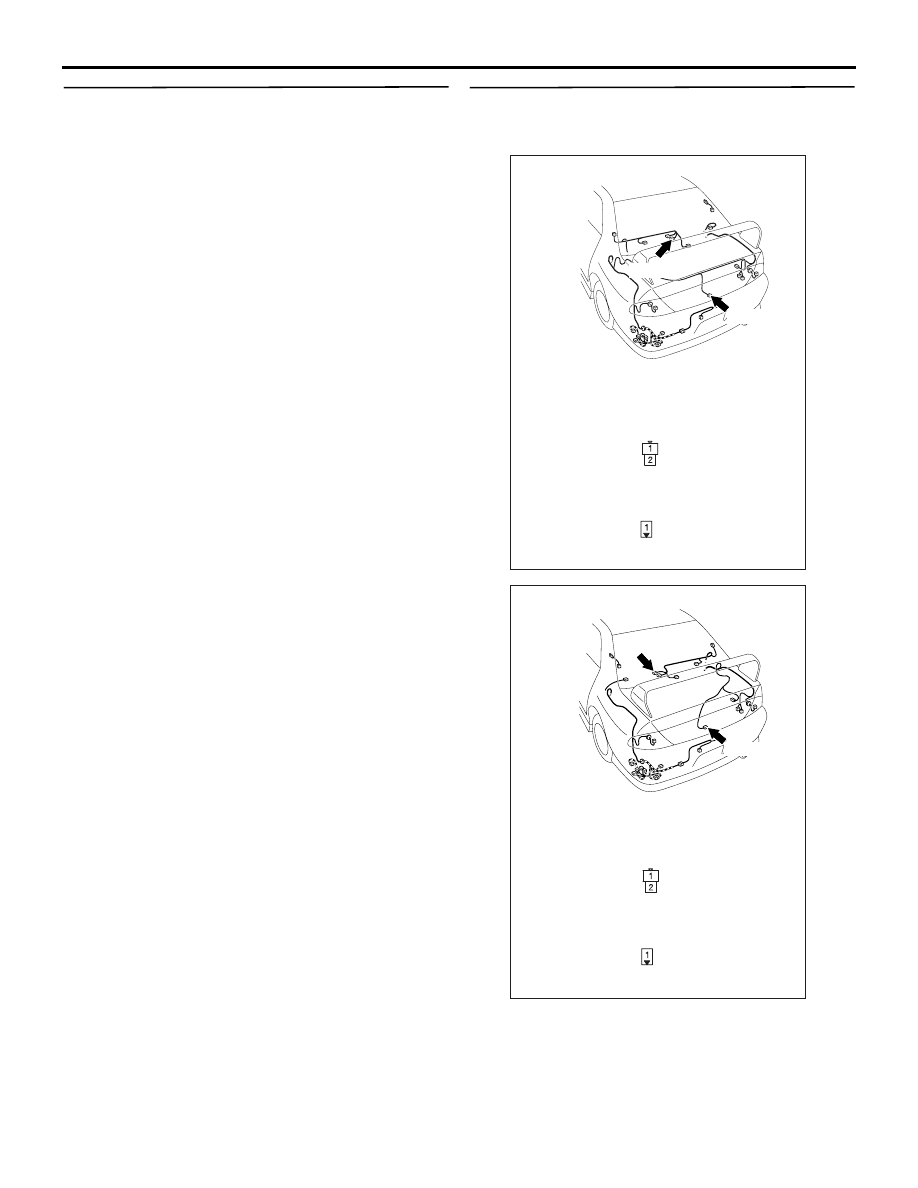

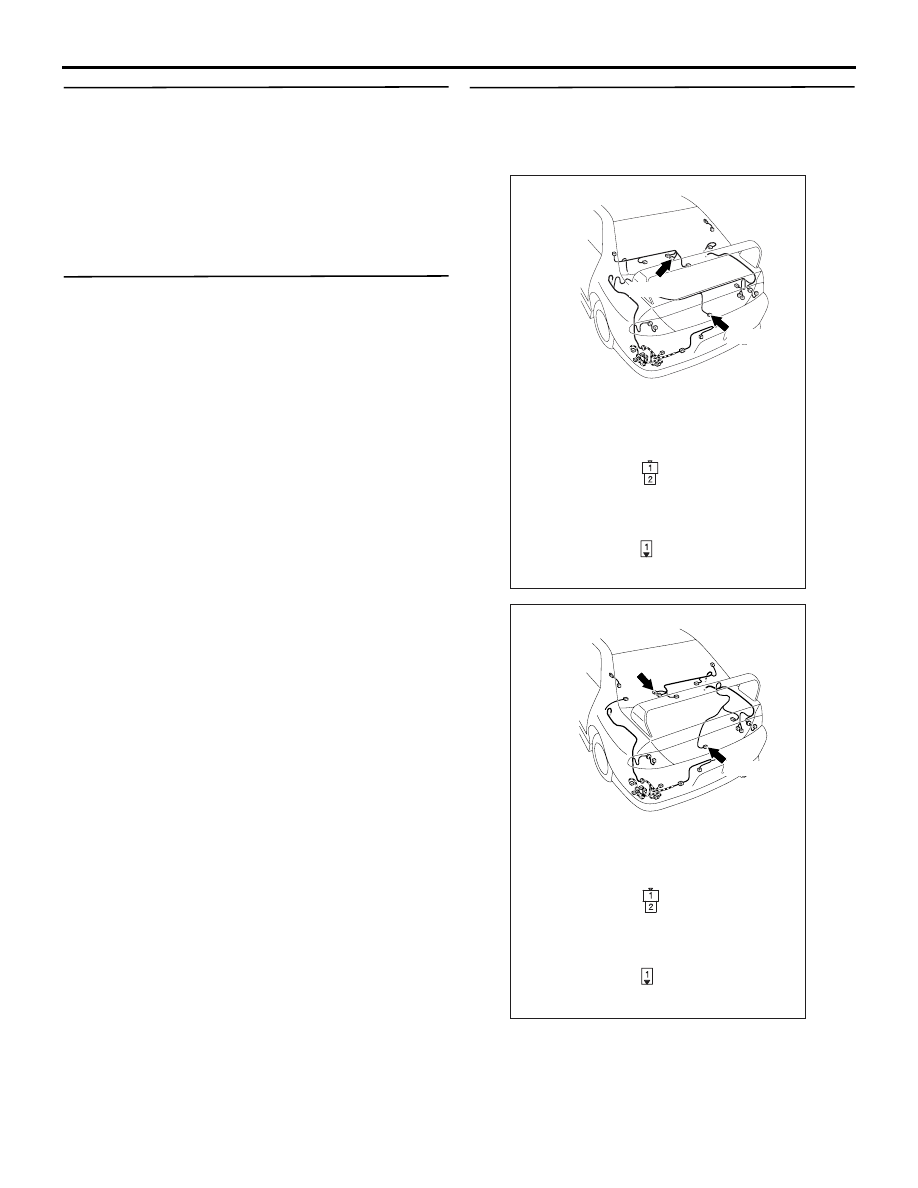

SYMPTOM PROCEDURES SMART WIRING SYSTEM (SWS) USING SWS MONITOR 54C-247 Step 9. Check the wiring harness from C-226 NOTE: Prior to the wiring harness inspection, check junction • Check the input or output lines for open circuit. Q: Is the check result normal? YES : Go to Step 10. NO : Repair the wiring harness. AC310450 Connector: C-226 AB Junction block side Junction block (rear view) <LHD> AC310461 Junction block (rear view) Connector: C-226 AB <RHD> Junction block side AC310464 Harness side D-05 D-05 AB Connectors: D-05, D-07 Harness side D-07 <LHD> D-07 AC310472 Harness side D-05 D-05 AB Connectors: D-05, D-07 Harness side D-07 <RHD> D-07 AC310448 Harness side Junction block (front view) Connector: C-218 AL <LHD> AC310458 Harness side Junction block (front view) Connector: C-218 AJ <RHD> |
