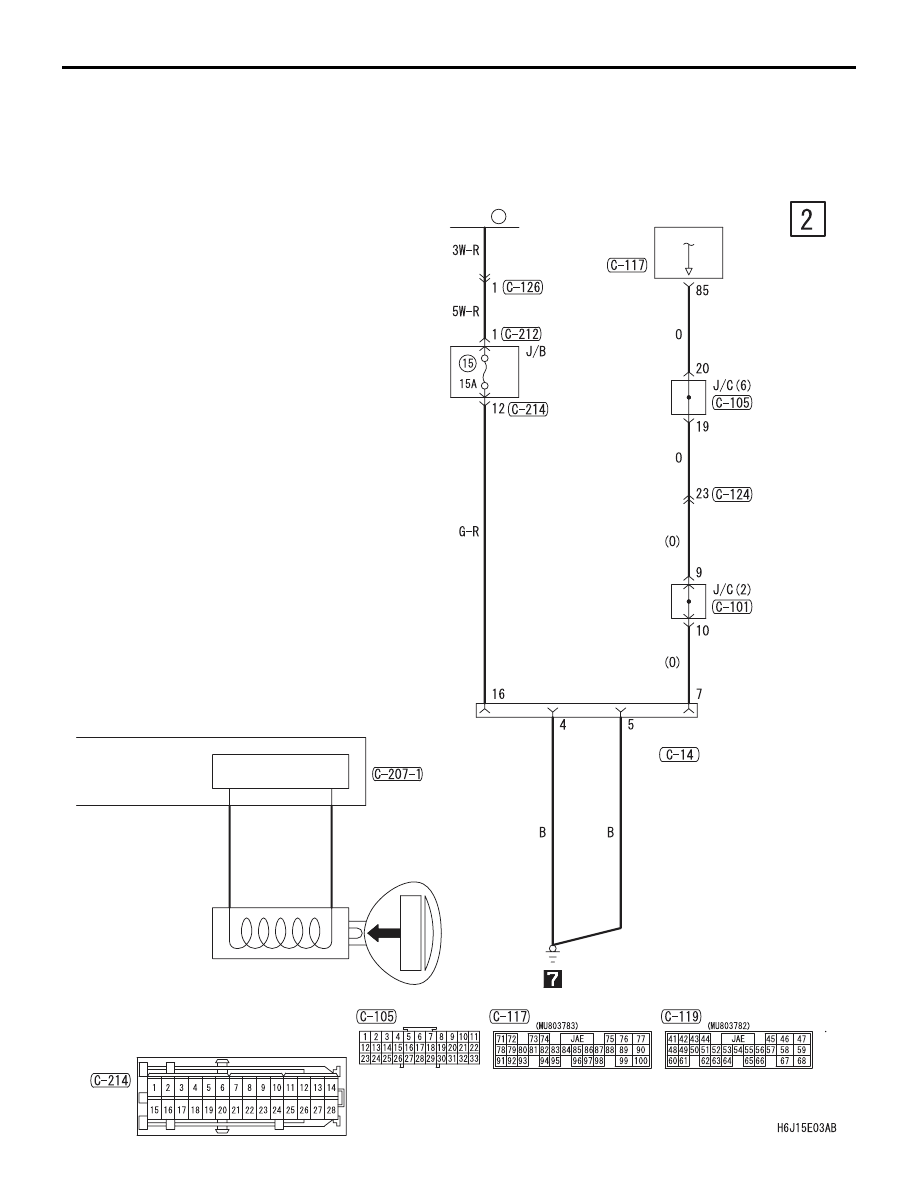

IMMOBILIZER SYSTEM

CIRCUIT DIAGRAMS

90-235

FUSIBLE
LINK

1

DIAGNOSIS
CONNECTOR

IMMOBILIZER-
ECU

TRANSPONDER

IGNITION KEY
RING ANTENNA

HIGH-FREQUENCY
CIRCUIT

ENGINE-
ECU

IGNITION KEY

    ID
CODE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

IMMOBILIZER SYSTEM

CIRCUIT DIAGRAMS

90-236

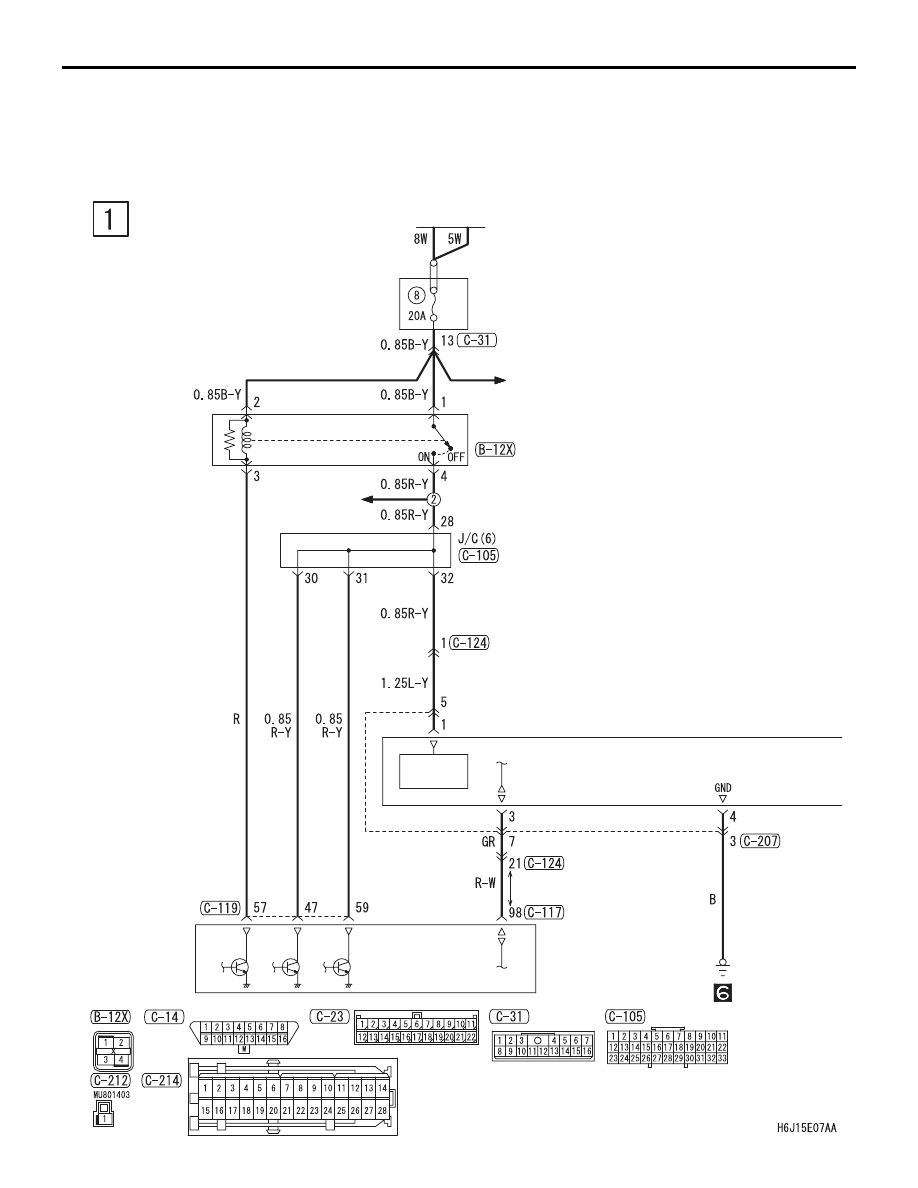

IMMOBILIZER SYSTEM



<RH drive vehicles>

M1901013602006

BATTERY

RELAY
BOX

ENGINE CONTROL
RELAY

ENGINE
CONTROL
SYSTEM

ENGINE-
ECU

POWER
SOURCE

·ENGINE CONTROL
 SYSTEM
·IGNITION SYSTEM

FRONT SIDE

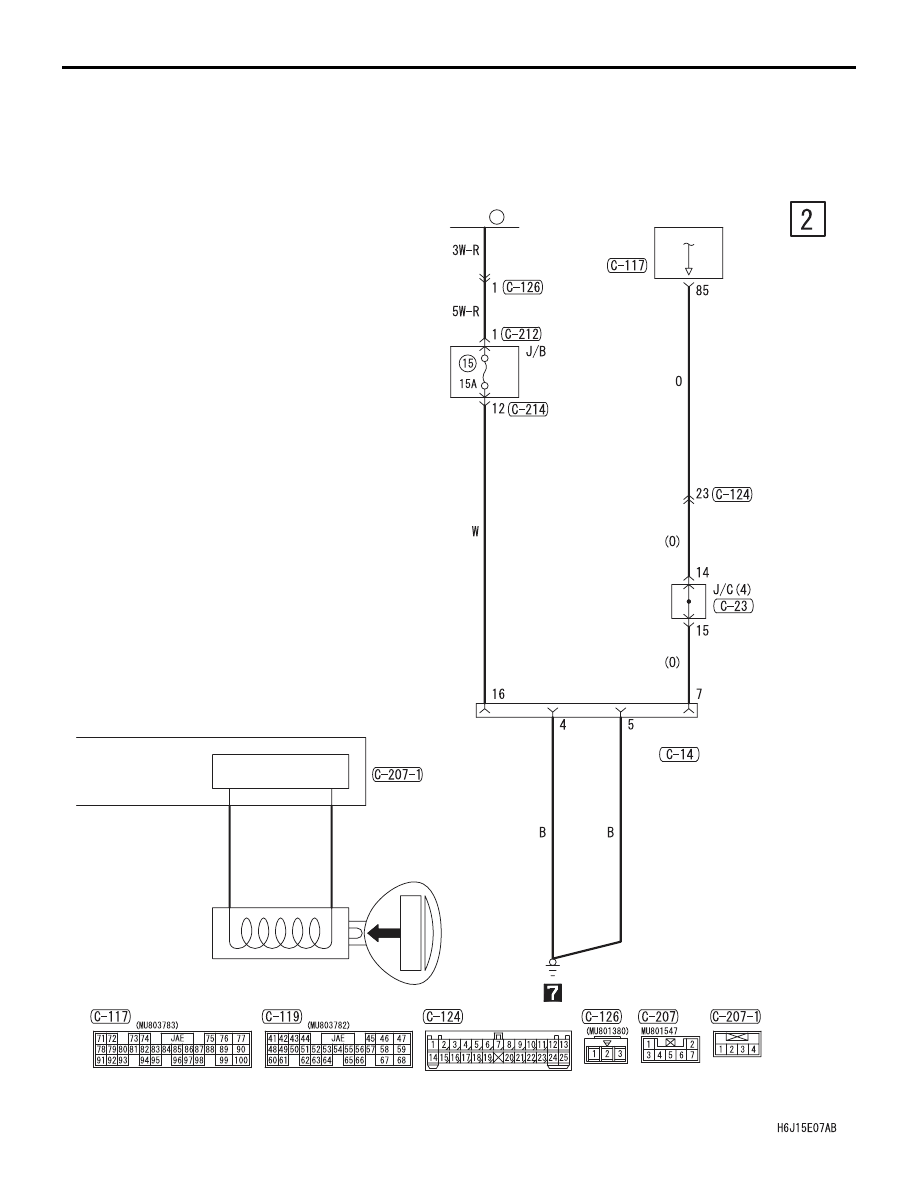

IMMOBILIZER SYSTEM

CIRCUIT DIAGRAMS

90-237

FUSIBLE
LINK

1

DIAGNOSIS
CONNECTOR

IMMOBILIZER-
ECU

TRANSPONDER

IGNITION KEY
RING ANTENNA

HIGH-FREQUENCY
CIRCUIT

ENGINE-
ECU

IGNITION KEY

    ID
CODE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

NOTES
