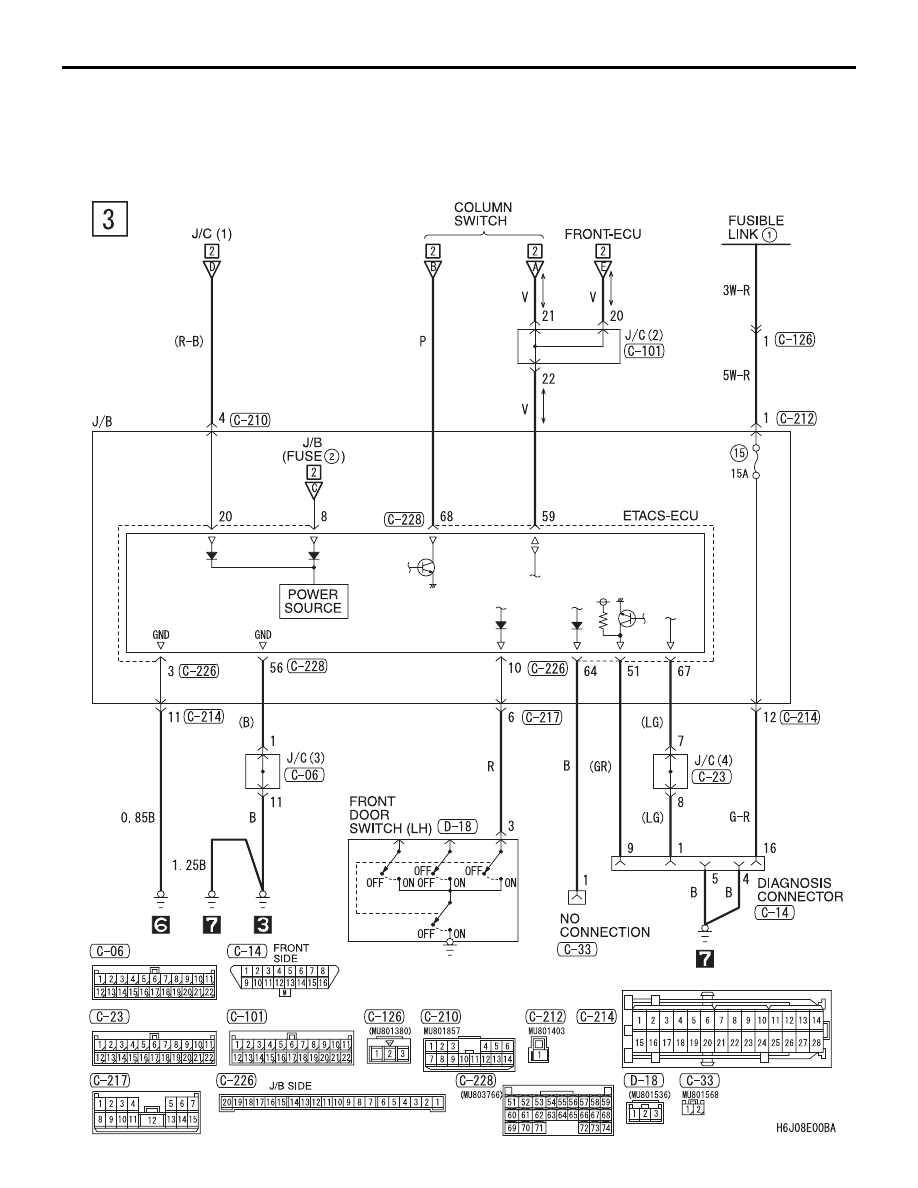

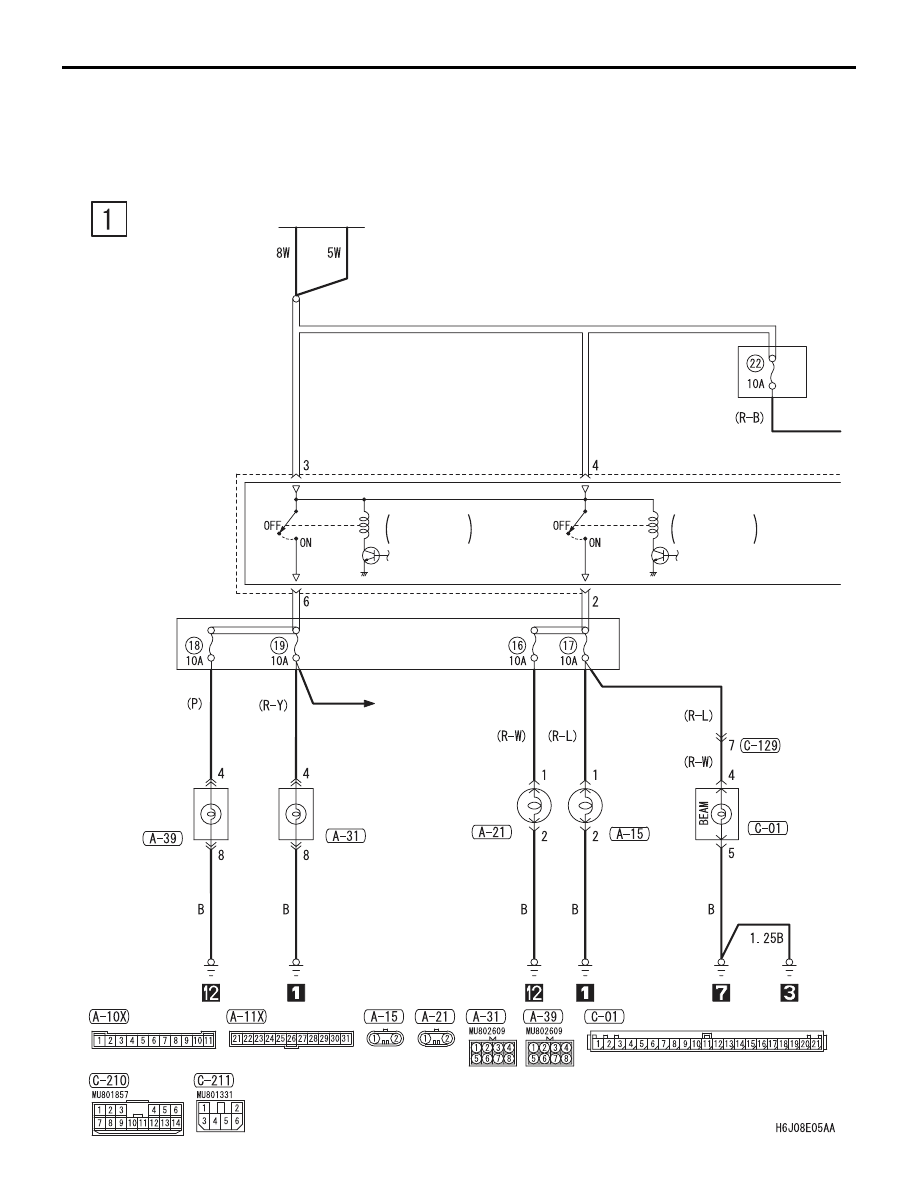

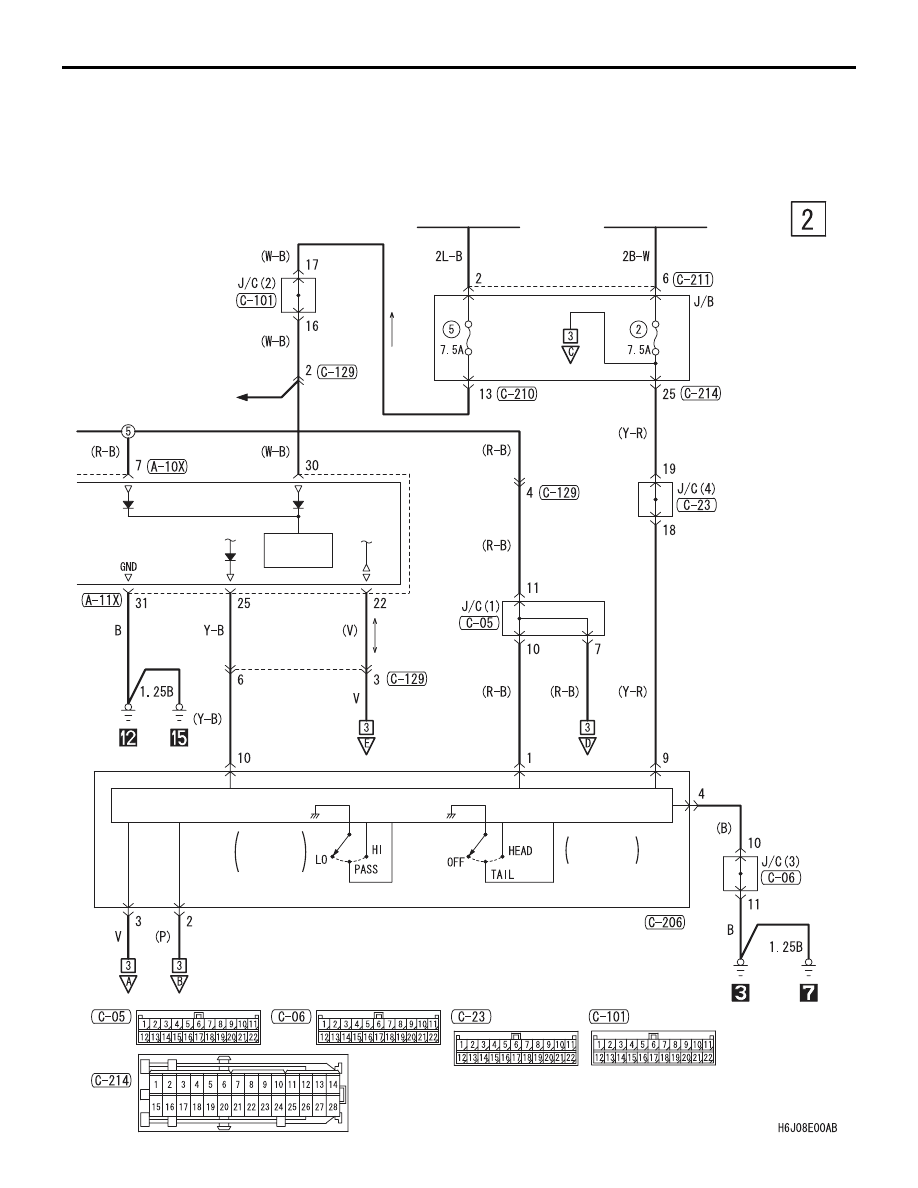

HEADLAMP
CIRCUIT DIAGRAMS
90-63
POWER
SOURCE
IGNITION
SWITCH (IG2)
IGNITION
SWITCH (IG1)
COLUMN-ECU
LIGHTING
SWITCH
COLUMN SWITCH
DIMMER
PASSING
SWITCH
·
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White
Y : Yellow SB : Sky blue BR : Brown O : Orange
GR : Grey R : Red P : Pink V : Violet PU : Purple
·AUTOMATIC AIR
CONDITIONER
·COOLING SYSTEM
