SRS - Air Bag Modules and Clock Spring

52B-53

REMOVAL AND INSTALLATION

<Driver’s air bag module, clock spring>

Pre-removal Operation

Disconnect the Negative (-) Battery Terminal.

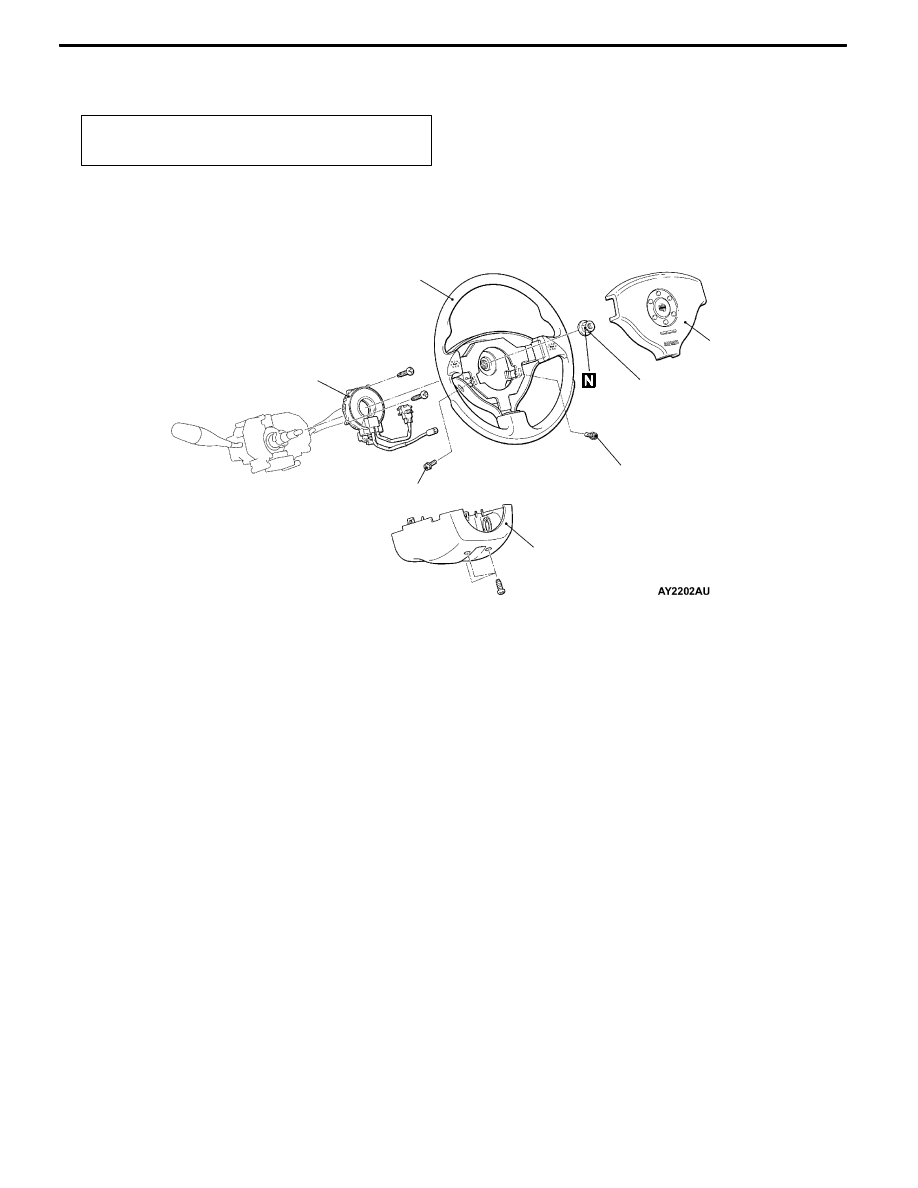

<RS: Steering wheel and air bag module separate type>

3

2

4

1

0.9 ± 0.2 N·m

0.9 ± 0.2 N·m

41 ± 8 N·m

Driver’s air bag module removal

steps

A

A"

1. Driver’s air bag module

Driver’s air bag module installation

steps

"

AA D Pre-installation inspection

1. Driver’s air bag module

D

Negative (-) terminal of the battery

connection

"

DA D Post-installation inspection

Clock spring removal steps

A

A"

1. Driver’s air bag module

A

B"

2. Steering wheel

3. Lower column cover

A

C"

4. Clock spring

Clock spring installation steps

"

AA D Pre-installation inspection

"

BA 4. Clock spring

3. Lower Column Cover

"

CA 2. Steering wheel

1. Driver’s air bag module

D

Negative (-) terminal of the battery

connection

"

DA D Post-installation inspection

SRS - Air Bag Modules and Clock Spring

52B-54

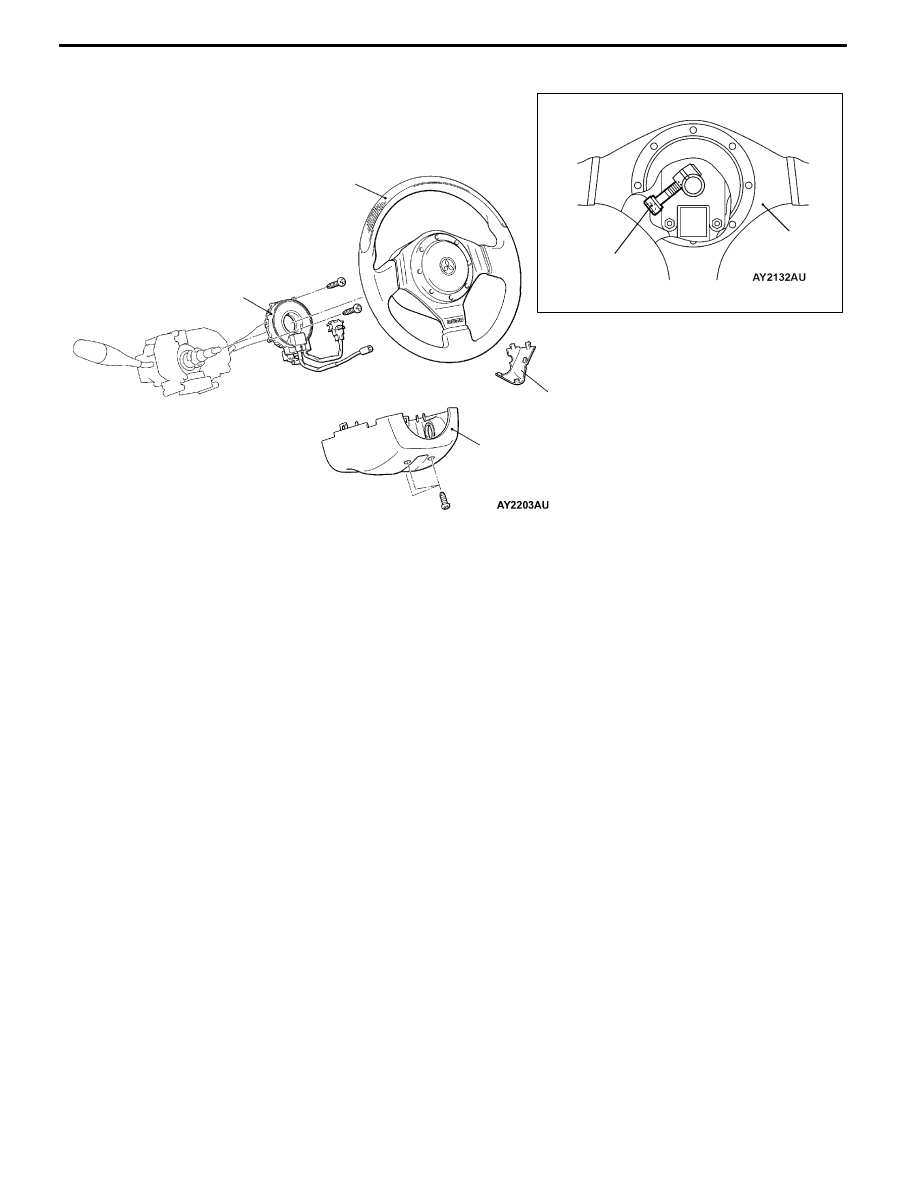

<RS-II: Steering wheel and air bag module incorporate type>

3

2

4

1

50 ± 5 N·m

2

Steering wheel-driver’s air bag

module assembly removal steps

A

D"

1. Cover

A

E"

2. Steering

wheel-driver’s

air

bag

module assembly

Steering wheel-driver’s air bag

module assembly installation steps

"

AA D Pre-installation inspection

2. Steering

wheel-driver’s

air

bag

module assembly

1. Cover

D

Negative (-) terminal of the battery

connection

"

DA D Post-installation inspection

Clock spring removal steps

A

D"

1. Cover

A

E"

2. Steering

wheel-driver’s

air

bag

module assembly

3. Lower Column Cover

A

C"

4. Clock spring

Clock spring installation steps

"

AA D Pre-installation inspection

"

BA 4. Clock spring

3. Lower Column Cover

"

CA 2. Steering

wheel-driver’s

air

bag

module assembly

1. Cover

D

Negative (-) terminal of the battery

connection

"

DA D Post-installation inspection

SRS - Air Bag Modules and Clock Spring

52B-55

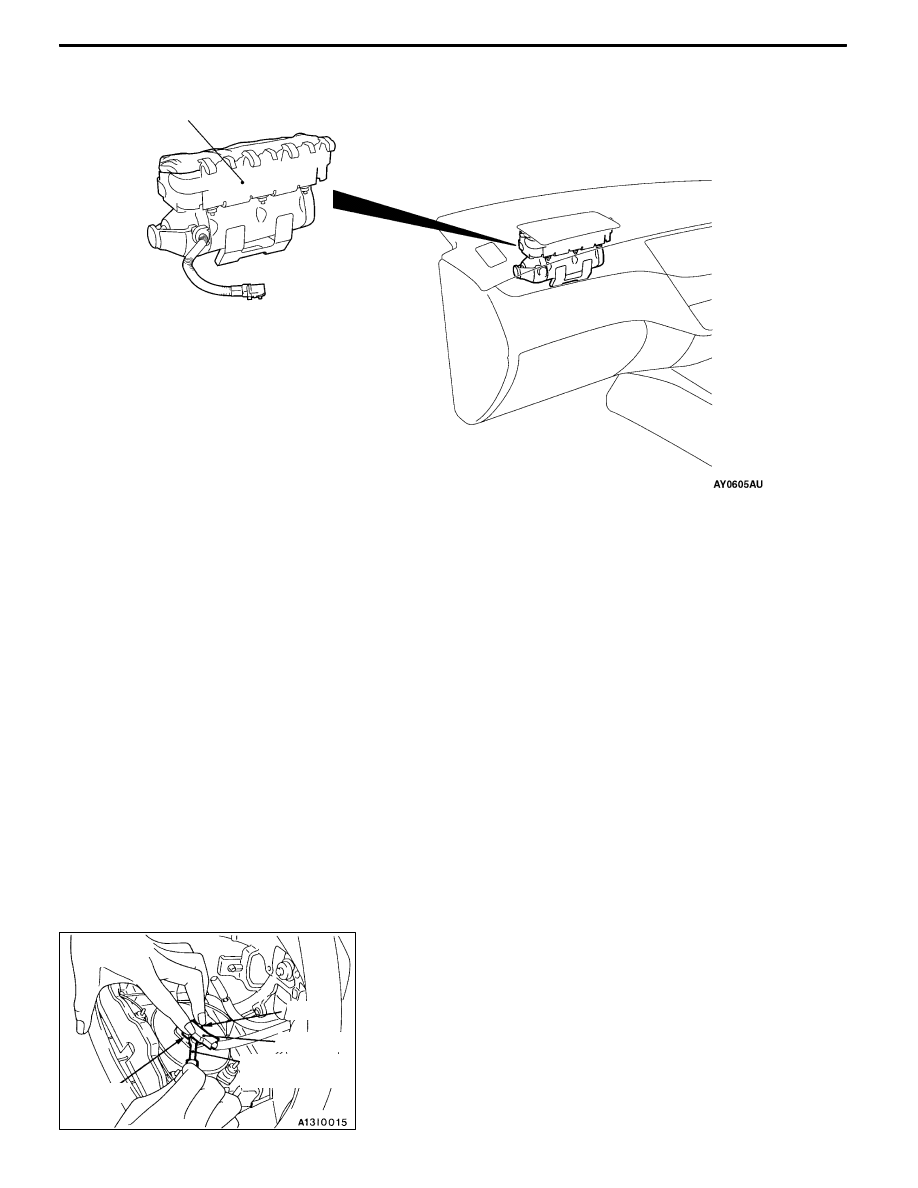

<Front passenger’s air bag module>

1

Removal steps
D

Instrument panel assembly

(Refer to GROUP 52A - Instrument

panel.)

A

F

"

1. Passenger’s air bag module

Installation steps

"

AA D Pre-installation inspection

1. Passenger’s air bag module

D

Instrument panel assembly

(Refer to GROUP 52A - Instrument

panel.)

D

Negative (-) battery cable connection

"

DA D Post-installation inspection

REMOVAL SERVICE POINTS

A

A" DRIVER’S AIR BAG MODULE REMOVAL

1. Remove the air bag module mounting screw (torque

screw) from the steering wheel side.

2. Spread the lock outward to remove the connector by

prying with a flat-tipped screw driver as shown in the

illustration at left.
Caution

(1) Be careful not to remove the connector forcibly.
(2) Keep the removed driver’s air bag module facing

the pad surface upward in a clean and dry place.

locked

Connector

Flat-tipped screw

driver

locked

SRS - Air Bag Modules and Clock Spring

52B-56

A

B

"

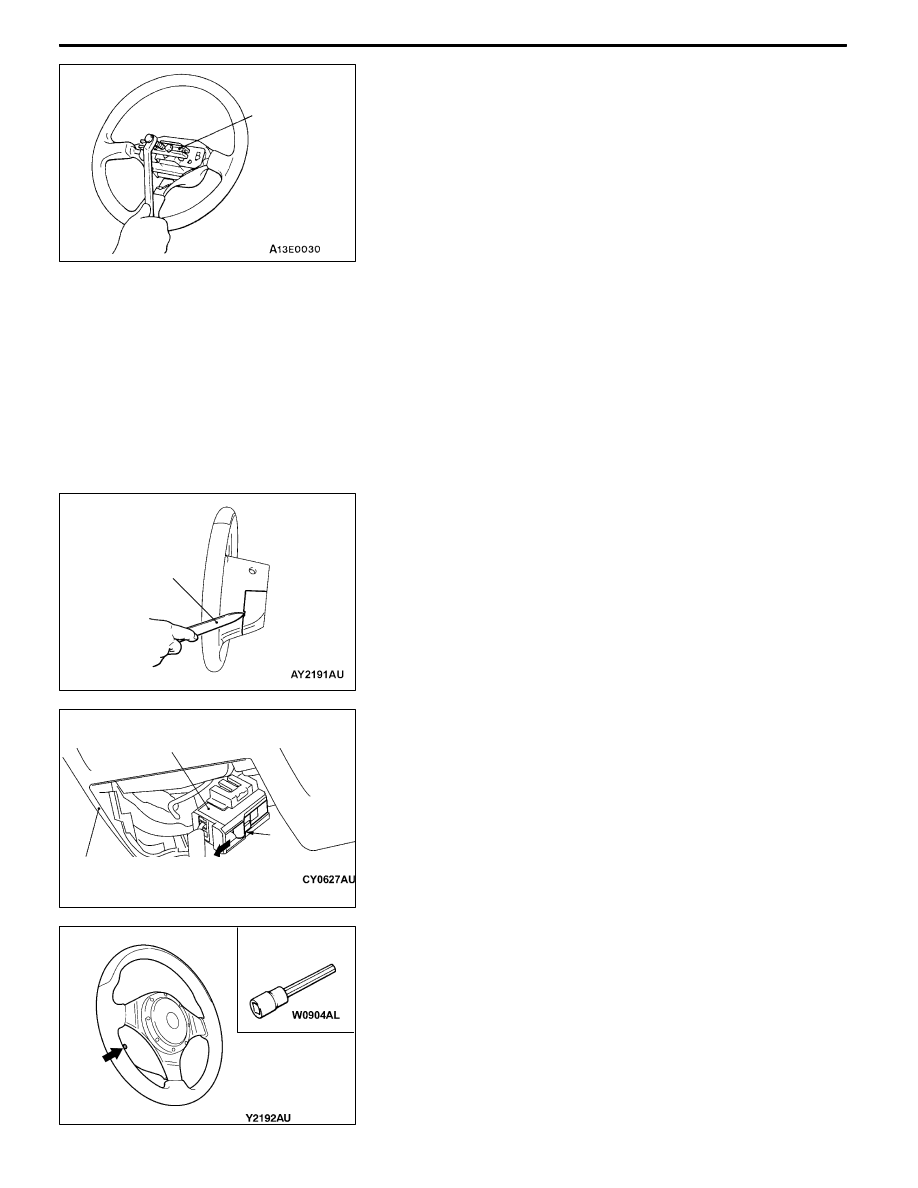

STEERING WHEEL REMOVAL

A

C" CLOCK SPRING REMOVAL

Caution

Keep the removed clock spring in a clean and dry place.

A

D" COVER REMOVAL

Use the special tool to insert into the notch as shown in

the illustration and remove the cover.

A

E" STEERING WHEEL-DRIVER’S AIR BAG MODULE

ASSEMBLY REMOVAL

1. By sliding the A section (in the figure) of the clock spring

connector in the arrow direction, disconnect the connector.

2. Insert the hexagonal bit socket into the arrow section

in the figure. Completely loosen the bolt, and then remove

the steering wheel-driver’s air bag module assembly.
NOTE

Use a hexagonal bit socket or a hexagonal wrench having

an effective length of 75 mm or more in the hexagonal

section and the diameter of 8 mm or more.

MB990803

MB990784

A

Clock spring connector

Steering wheel-driver’s air bag

module assembly

Hexagonal bit
socket
