INTERIOR -

Seat

52A-19

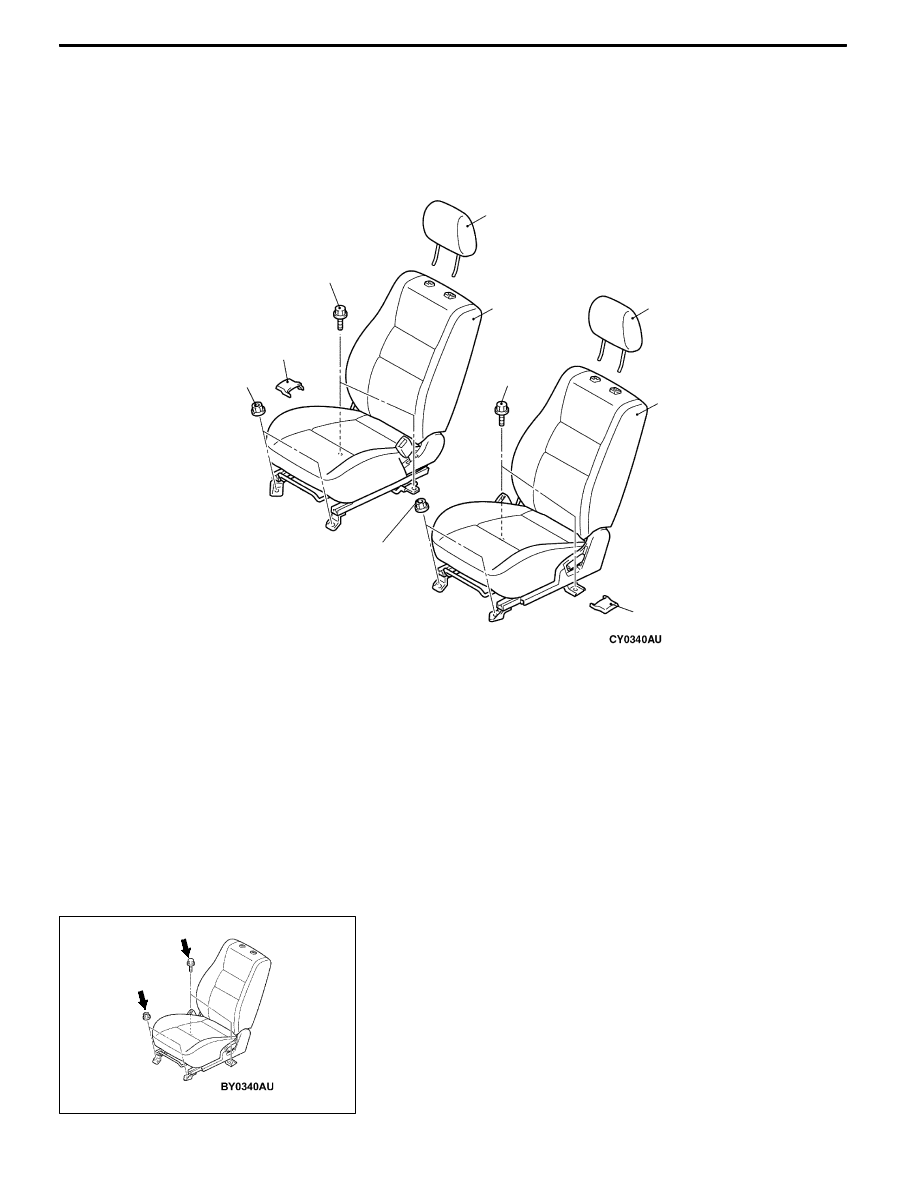

SEAT

FRONT SEAT
REMOVAL AND INSTALLATION

1

1

2

2

3

3

44 ± 10 NSm

44 ± 10 NSm

30 ± 5 NSm

30 ± 5 NSm

1. Headrest

Front seat assembly removal steps

2. Front seat anchor cover

"

AA

3. Front seat assembly

INSTALLATION SERVICE POINT

"

AA INSTALLATION OF FRONT SEAT ASSEMBLY

(1) Temporarily tighten the nuts and bolts in all mounting

locations shown in the illustration with no load applied

to the front seat cushion and check the operation of the

seat slide.

(2) Tighten the nuts and bolts in all mounting locations to

the specified torque.

INTERIOR -

Seat

52A-20

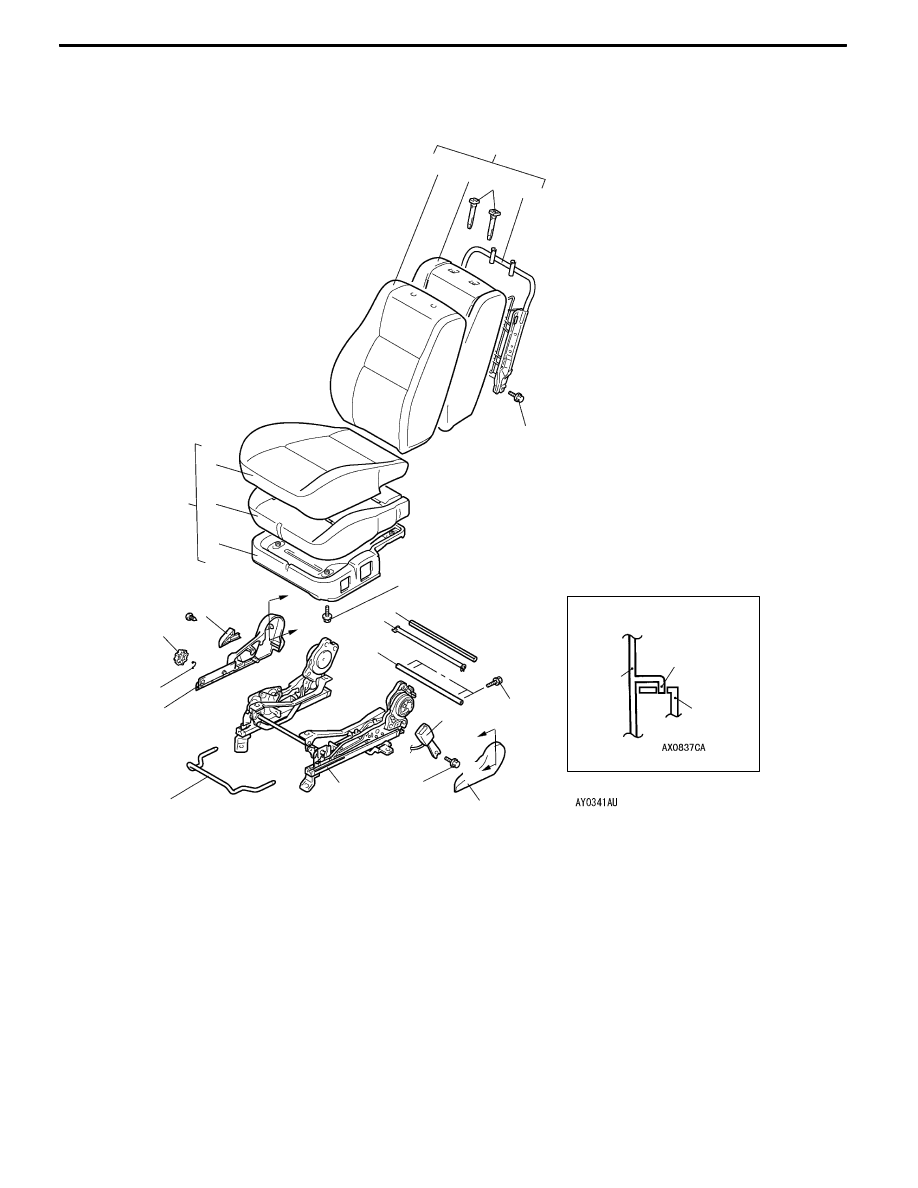

DISASSEMBLY AND REASSEMBLY

HIGHT ADJUSTER SEAT

8, 9

20

Section A - A

Claw

1

2

3

4

5

6

7

8

9

10

11

12 13

14

15

17

20

44 ± 10 NSm

44 ± 10 NSm

12 ± 2 NSm

A

A

A

9 ± 2 NSm

18

16

19

A

Disassembly steps

1. Reclining knob

2. Pin

3. Height adjuster knob

4. Front seat cushion assembly

5. Front seat cushion cover

6. Front seat cushion pad

7. Front seat cushion frame

8. Reclining cover

9. Shield cover

10. Front seatback assembly

A

A"

11. Headrest guide

12. Front seatback cover

13. Front seatback pad

14. Front seatback frame

15. Inner seat belt

16. Shaft

17. Seat slide handle

18. Shaft

19. Shaft protector

20. Seat slide adjuster

INTERIOR -

Seat

52A-21

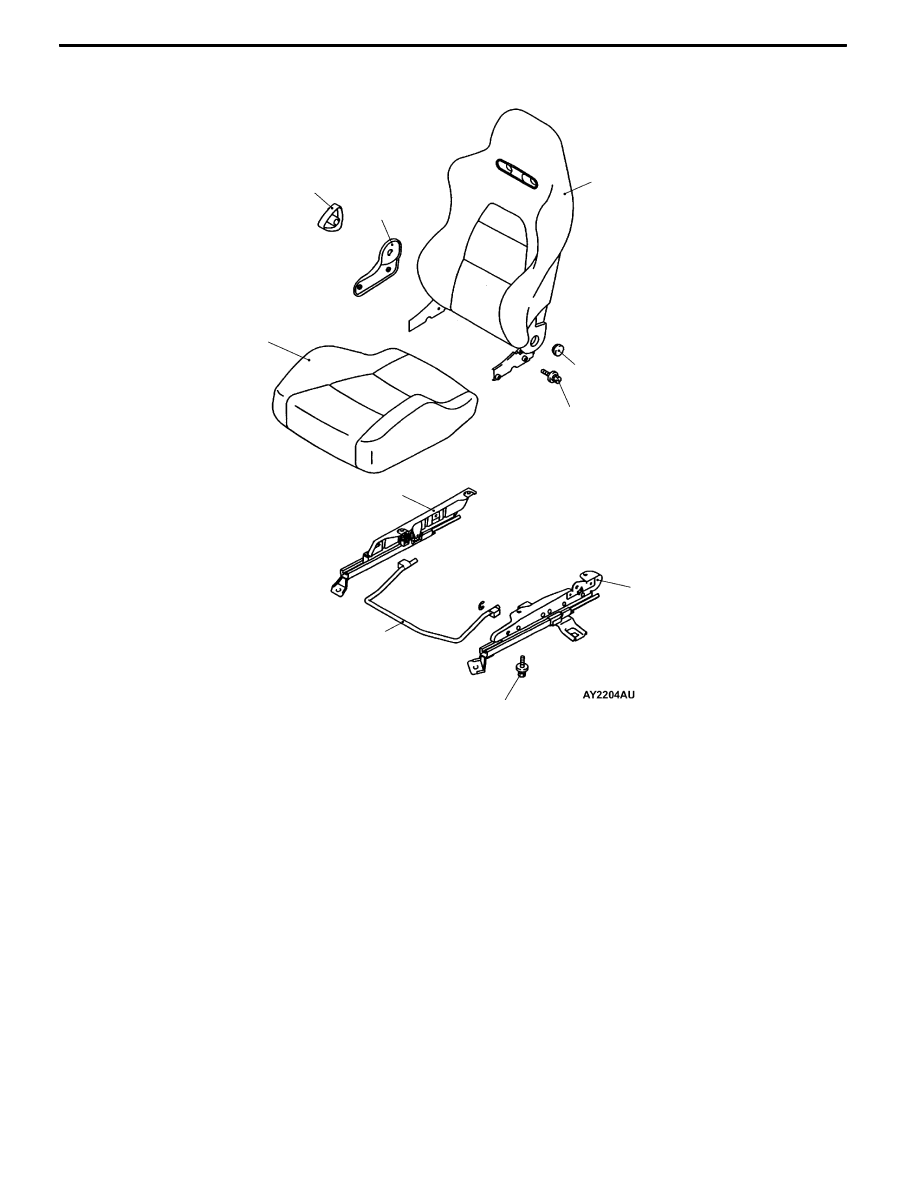

RECARO SEAT

1

2

3

4

5

6

8

7

22 ± 3 NSm

22 ± 3 NSm

Disassembly steps

1. Reclining knob

2. Reclining cover

3. Cap

4. Front seat cushion assembly

5. Front seat back assembly

6. Seat rail R.H.

7. Seat rail L.H.

8. Seat slide lever

INTERIOR -

Seat

52A-22

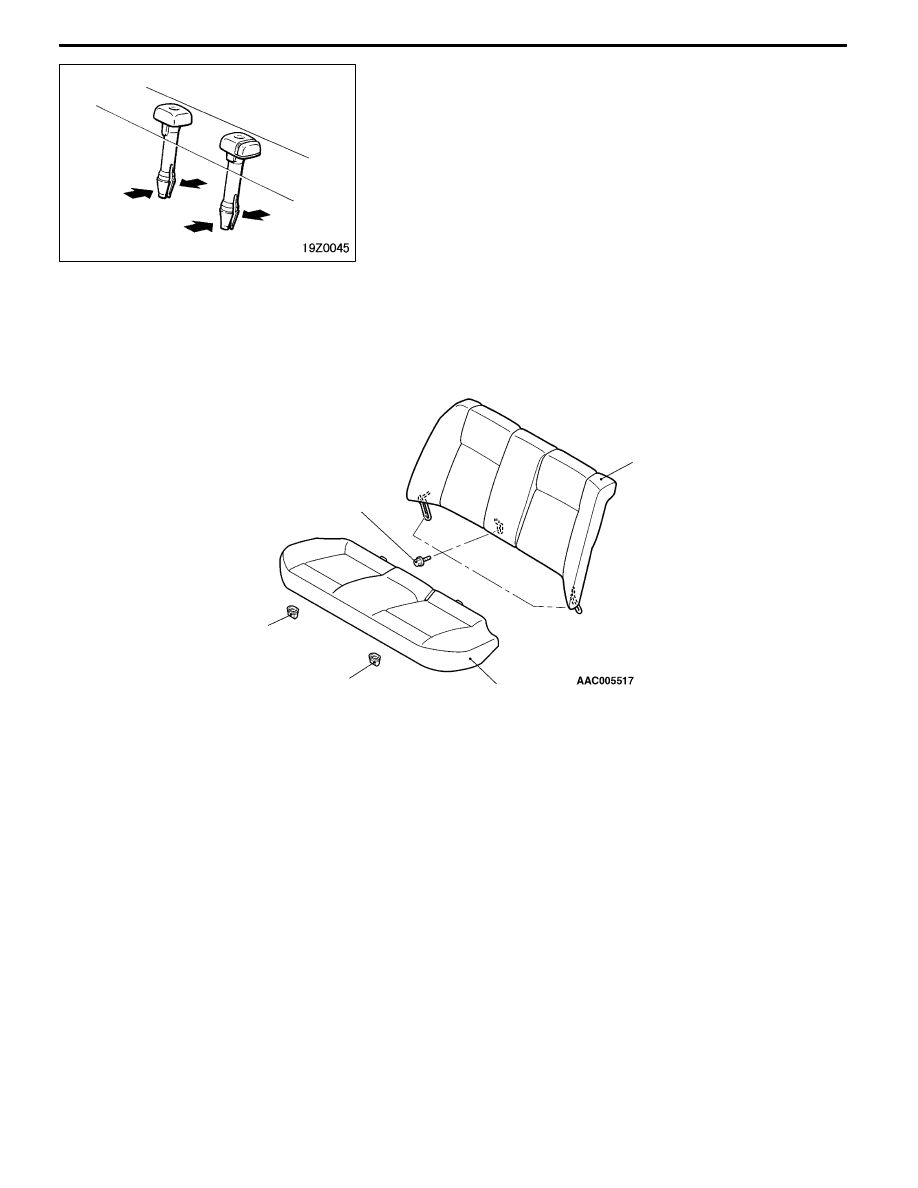

REMOVAL SERVICE POINT

A

A" REMOVAL OF HEADREST GUIDE

REAR SEAT
REMOVAL AND INSTALLATION

1

2

3

22 ± 4 NSm

3

Disassembly steps

"

BA

1. Rear seat cushion assembly

"

AA

2. Rear seatback assembly

3. Rear seat hook
