MANUAL TRANSMISSION OVERHAUL -

General Description

22B-5

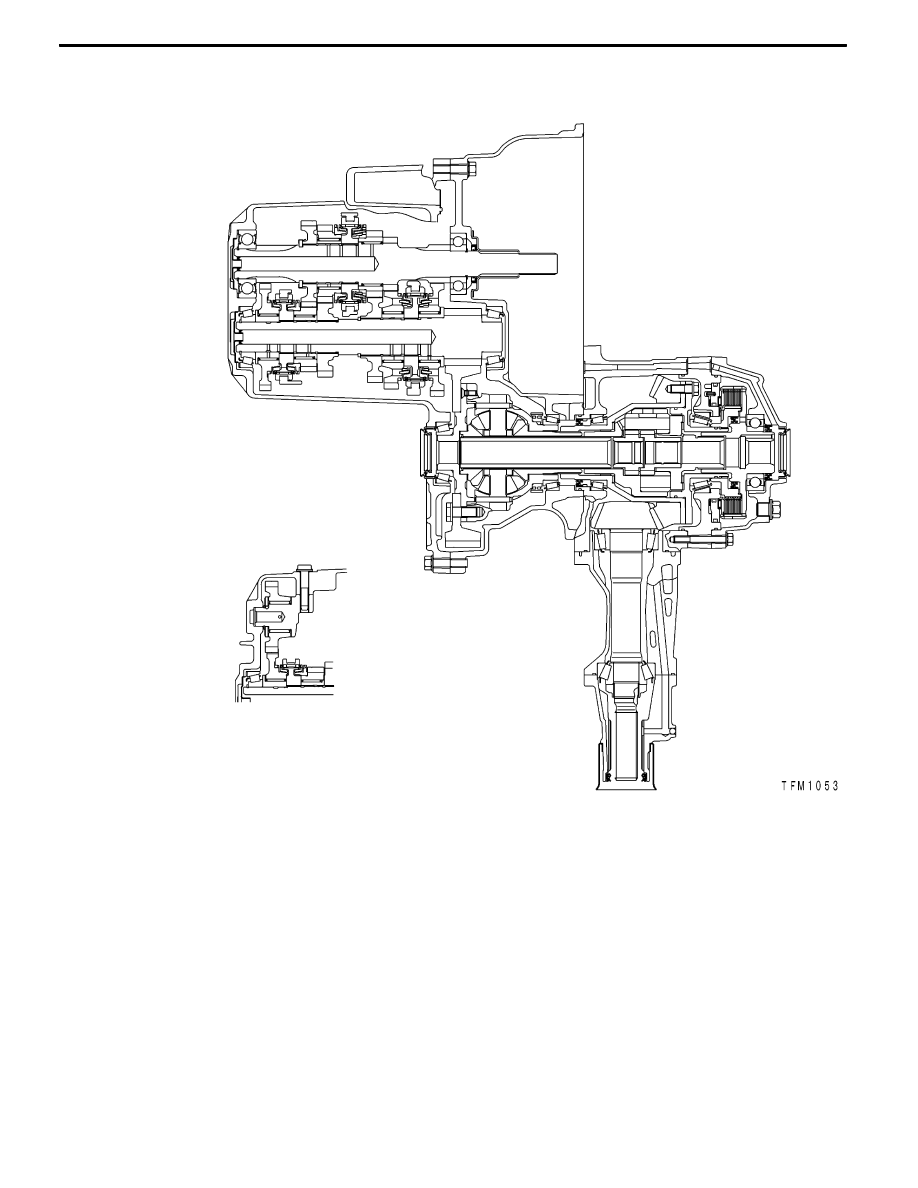

SECTIONAL VIEW

<W5M51 - 2 - X5B, X5B4>

MANUAL TRANSMISSION OVERHAUL -

Specifications/Service Specifications

22B-6

SPECIFICATIONS

TRANSMISSION MODEL TABLE

Transmission

model

Gear ratio

Speedometer

gear ratio

Final
reduction
ratio

Front LSD

Vehicle model

Engine model

W5M51-2-X5B

A

28/36

4.529

CT9A

4G63-I/C•T/C

W5M51-2-X5B1

B

28/36

4.529

Not provided

CT9A

4G63-I/C•T/C

W5M51-2-X5B2

C

28/36

4.529

Provided

CT9A

4G63-I/C•T/C

W5M51-2-X5B3

B

28/36

4.529

Not provided

CT9A

4G63-I/C•T/C

W5M51-2-X5B4

C

28/36

4.529

Provided

CT9A

4G63-I/C•T/C

GEAR RATIO TABLE

A

B

C

1st

2.928

2.785

←

2nd

1.950

←

←

3rd

1.407

←

1.444

4th

1.031

←

1.096

5th

0.720

←

0.825

Reverse

3.416

←

←

Transfer gear ratio

0.3018

←

←

SERVICE SPECIFICATIONS

Items

Standard value mm

Limit value mm

Input shaft end play

0.05 loose to 0.17 loose

-

Input shaft front bearing end play

0.01 tight to 0.12 loose

-

Input shaft rear bearing end play

0.01 tight to 0.12 loose

-

Input shaft 5th speed gear end play

0.01 tight to 0.09 loose

-

Output shaft preload

0.13 tight to 0.18 tight

-

Output shaft bearing end play

0.01 tight to 0.09 loose

-

Output shaft 3rd speed gear end play

0.01 tight to 0.09 loose

-

Center differential case preload

0.05 tight to 0.11 tight

-

Center differential case pinion backlash

0.025 - 0.150

-

Clearance between synchronizer ring rear surface and gears

-

0.5

Provided

MANUAL TRANSMISSION OVERHAUL -

Sealants

22B-7

SEALANTS

TRANSMISSION

Items

Specified sealants

Clutch housing and transmission case contact surface

MITSUBISHI genuine sealant Part

No MD997740 or equivalent

Control housing and transmission case contact surface

No.MD997740 or equivalent

Under cover and transmission case contact surface

Air breather

3M SUPER WEATHERSTRIP No.8001 or

equivalent

Center differential drive gear bolt

3M STUD Locking No.4170 or equivalent

FORM-IN-PLACE GASKET (FIPG)

FIPG is used for several members of this transmission. With this gasket, caution is required to the application

amount, application procedure and state of the application surface so that the performance is sufficiently

attained.

If sufficient gasket is not applied, leaks could occur, and if too much is applied, the gasket could protrude

and plug or restrict the oil flow passage. Thus, to prevent leaks from the joined sections, it is absolutely

necessary to evenly apply the correct amount.

DISASSEMBLY

The parts assembled with FIPG can be easily disassembled without special means. However, in some

cases, the sealant on the contact surfaces must be broken by lightly tapping with a wood hammer or

similar tool.

Washing the gasket surface

Completely remove all matters adhered on the contact surfaces with a gasket scraper. Confirm that the

FIPG application surface is smooth. There must be no grease or foreign matter on the contact surfaces.

Always remove the old FIPG that has entered the mounting holes and screw holes.

APPLICATION PROCEDURES

Apply an even coat of FIPG within the predetermined radius (1.5 ± 0.3 mm). Completely cover the areas

around the mounting holds. The FIPG can be wiped off if it has not hardened. Install at the set position

while the FIPG is still wet (within 10 minutes). When installing, make sure that the FIPG does not get

on areas other than the required areas. After installing, do not subject the application areas to oil or

water or start operation until the FIPG has sufficiently hardened (approx. one hour).

The FIPG application procedures differ according to the member, so follow the procedures given in this

manual and apply the FIPG.

MANUAL TRANSMISSION OVERHAUL -

Lubricants

22B-8

LUBRICANTS

TRANSMISSION

Items

Specified lubricants

Drive shaft oil seal lip section

MITSUBISHI genuine “DIA-QUEEN” multi

gear oil <75W/85W> or equivalent

Input shaft oil seal lip section

gear oil <75W/85W> or equivalent

Control shaft oil seal lip section

Select lever shoe

MITSUBISHI genuine grease Part

No.0101011 or equivalent

TRANSFER

Items

Specified lubricants

Drive shaft oil seal lip section

MITSUBISHI genuine “DIA-QUEEN

SUPER” hypoid gear oil (GL 5) or

Front differential oil seal lip section

SUPER” hypoid gear oil (GL-5) or

equivalent

Each O-ring
