ENGINE OVERHAUL -

Rocker Arm and Camshaft

11B-37

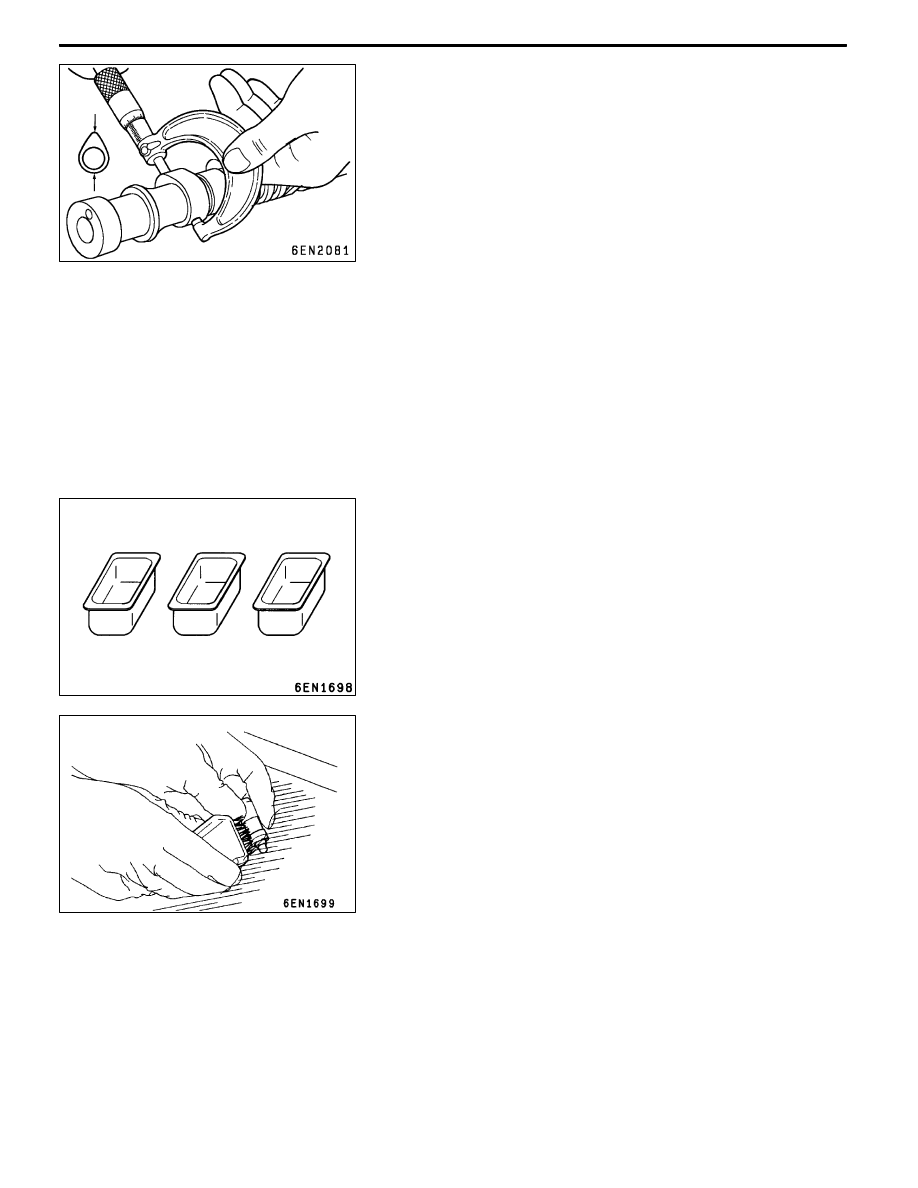

INSPECTION

1. CAMSHAFT

Measure the cam height (length). Replace if it exceeds

the limit value.
Standard value:

Intake

35.79 mm

Exhaust

35.49 mm

Limit value:

Intake

35.29 mm

Exhaust

34.99 mm

2. LASH ADJUSTER

Caution

(1) The lash adjuster is a sophisticated part, so make

sure that foreign matter, such as dirt, does not

enter it.

(2) Do not disassemble the lash adjuster.

(3) When cleaning the lash adjuster, use clean diesel

oil.

(1) Prepare three vats and approx. five litres of diesel

oil.

Fill the vats with diesel oil so that the lash adjuster

will be submerged when placed standing in the vat.

(2) Submerge the lash adjuster in vat A, and clean the

outside.
NOTE

Use a nylon brush if the lash adjuster is heavily

contaminated.

For

preliminary

cleaning

For

cleaning

For

filling

diesel oil

A

B

C

Diesel oil

ENGINE OVERHAUL -

Rocker Arm and Camshaft

11B-38

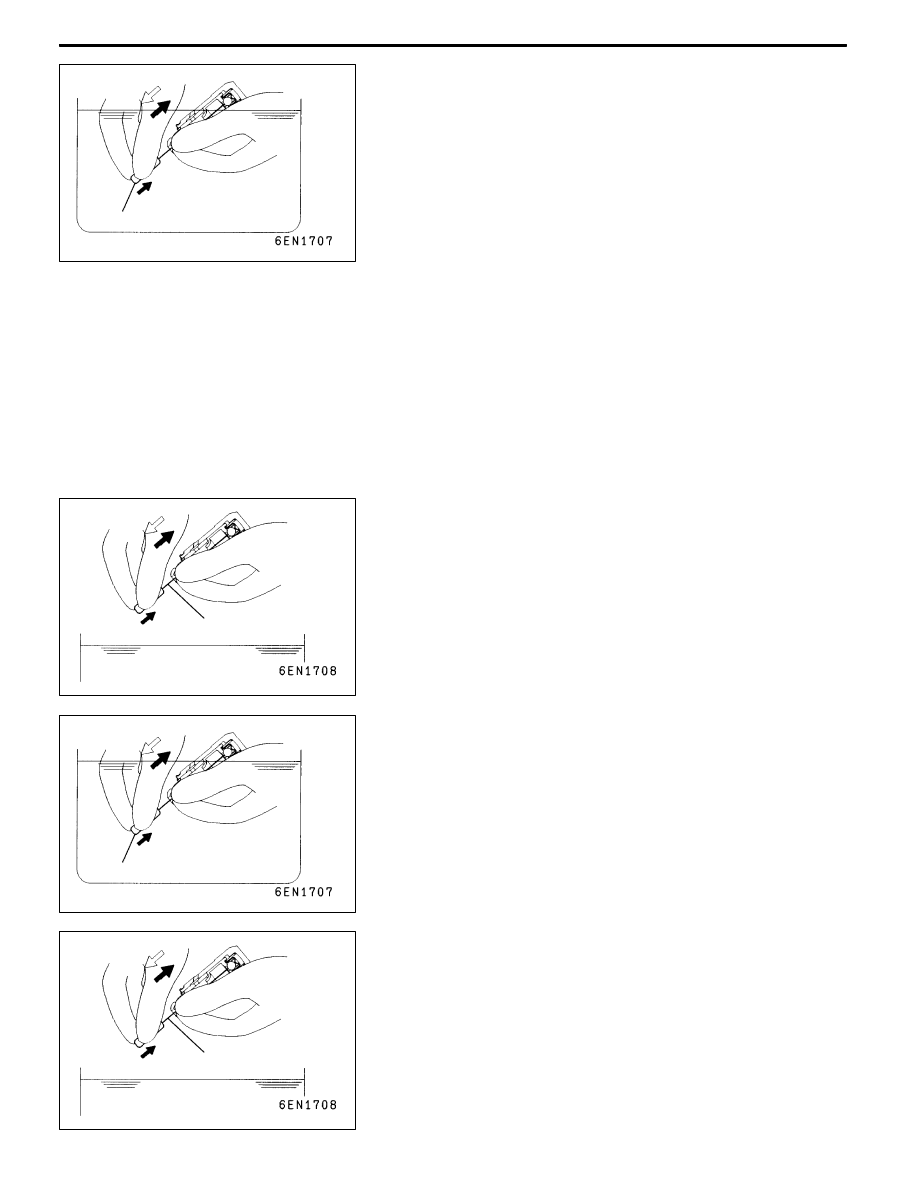

(3) Lightly press down on the steel ball inside using the

special tool MD998442. Remove all matter and

deteriorated oil adhered on the plunger by pressing the

tool back and forth five to ten times until the plunger

moves smoothly.
Caution

The steel ball spring’s load is extremely weak,

so if the special tool is pressed in with force,

the functions of the lash adjuster could be

damaged.
NOTE

The plunger movement must not snag at this time.

If the movement is abnormal, replace the lash adjuster.

(4) Remove the lash adjuster from the vat, and while

lightly pressing down on the steel ball, press the

plunger and removal all diesel oil, etc., inside the

pressure chamber.
Caution

Always face the oil hole on the side of the lash

adjuster toward vat A. Never face the oil hole

toward people.

(5) Submerge the lash adjuster in vat B. Lightly press

down on the steel ball inside using the special tool

MD998442. Clean the inside of the lash adjuster

pressure chamber by pressing the tool back and forth

five to ten times until the plunger moves smoothly.
Caution

The steel ball spring’s load is extremely weak,

so if the special tool is pressed in with force,

the functions of the lash adjuster could be

damaged.

(6) Remove the lash adjuster from the vat, and while

lightly pressing down on the steel ball, press the

plunger and removal all diesel oil, etc., inside the

pressure chamber.
Caution

Always face the oil hole on the side of the lash

adjuster toward vat A. Never face the oil hole

toward people.

MD998442

Diesel oil

MD998442

Diesel oil

MD998442

Diesel oil

MD998442

Diesel oil

ENGINE OVERHAUL -

Rocker Arm and Camshaft

11B-39

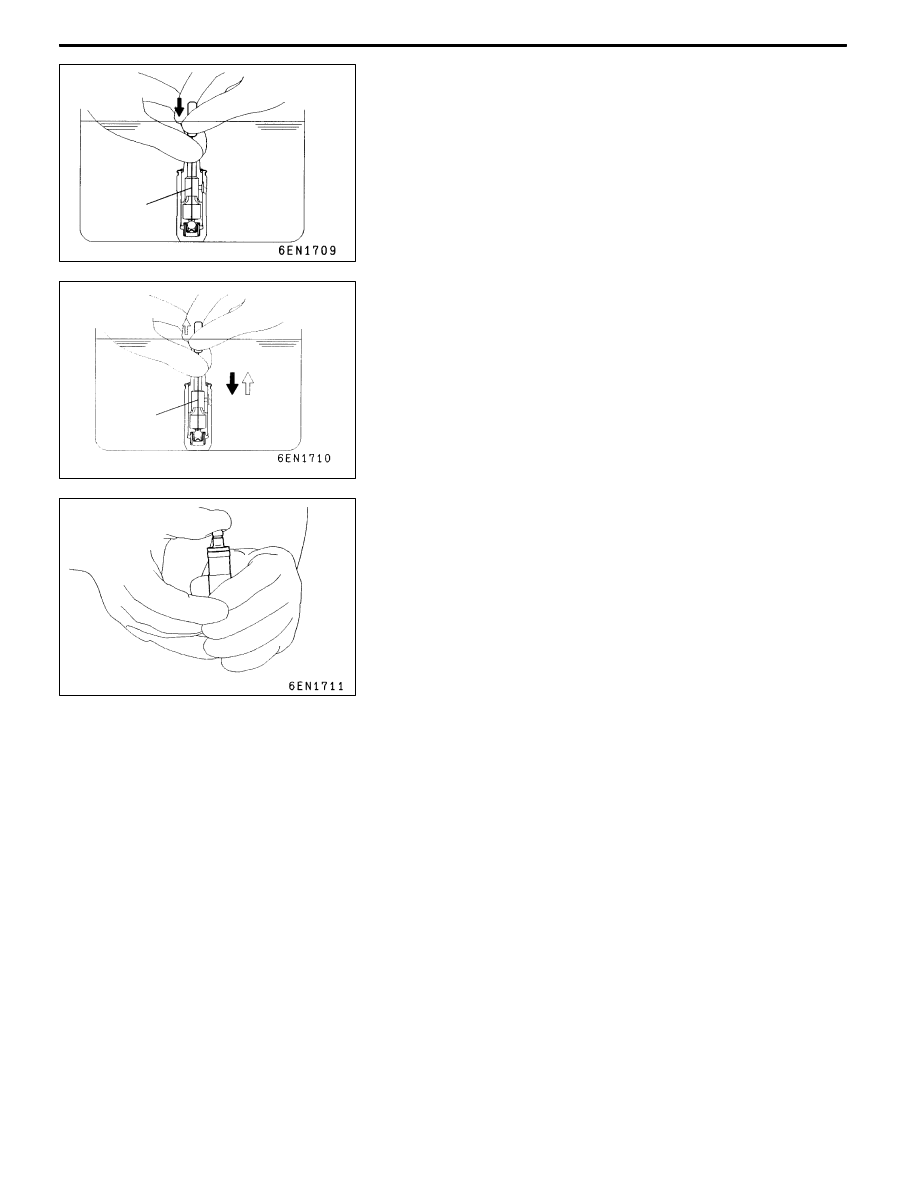

(7) Submerge the lash adjuster in vat C, and lightly press

down on the steel ball inside using the special tool

MD998442.
Caution

Do not use vat C for cleaning. If vat C is used

for cleaning, foreign matter, etc., could enter the

pressure chamber when filling it with diesel oil.

(8) Stand the lash adjuster with the plunger at the top

position. Press down on the plunger with force, and

after it has reached the maximum stroke, gradually

return it. Then, release the steel ball to fill the pressure

chamber with diesel oil.

(9) Remove the lash adjuster from the vat, and stand

the lash adjuster with the plunger at the top position.

The plunger should not move when pressed down

with force.
NOTE

If the lash adjuster compresses, repeat steps (7) to

(9). Replace the lash adjuster if the same

phenomenon occurs even after diesel oil has been

filled in the pressure chamber (after the air has been

bled).

(10)Store the lash adjuster in the vertical state so that

the internal diesel oil will not spill out, and so that

foreign matter, such as dirt, will not adhere. Install

it onto the engine as soon as possible.

MD998442

Diesel oil

MD998442

Diesel oil

ENGINE OVERHAUL -

Cylinder Head and Valve

11B-40

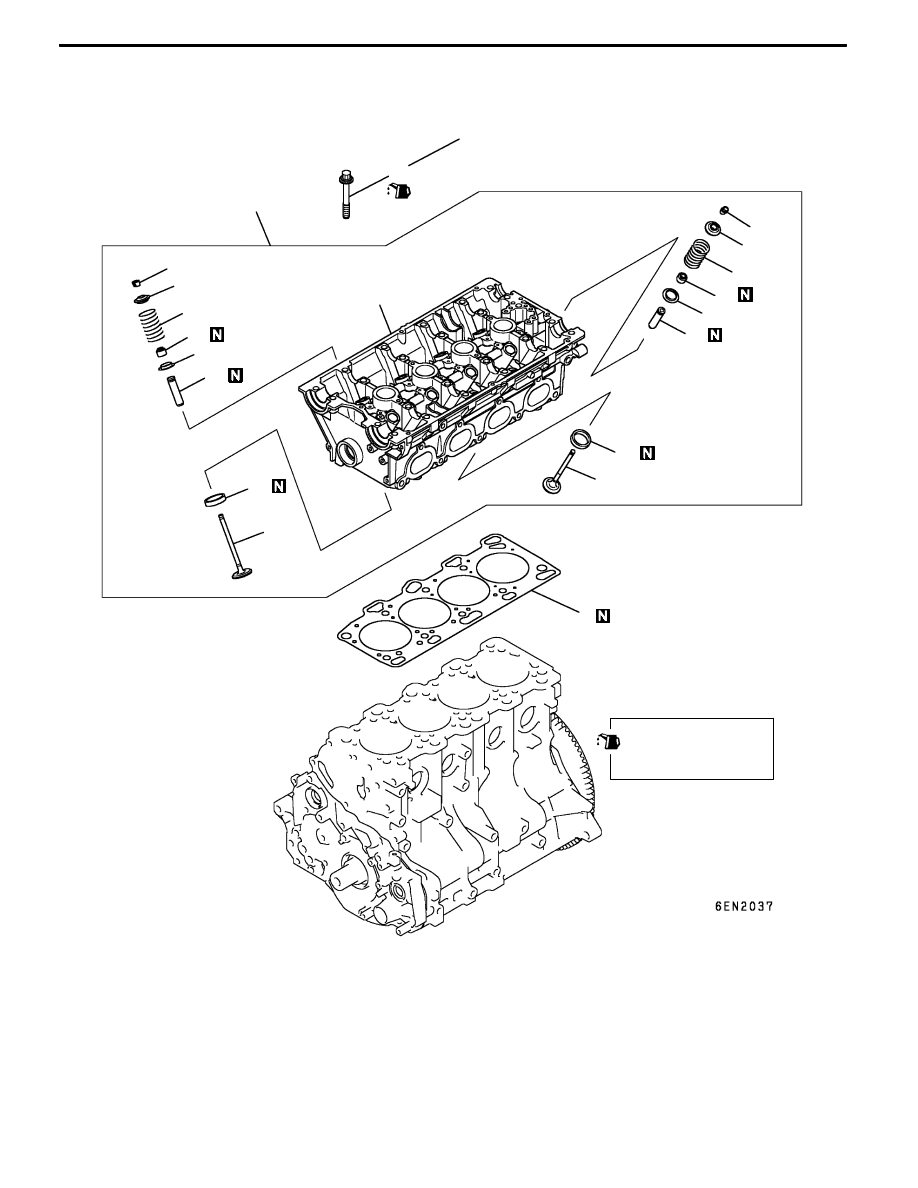

CYLINDER HEAD AND VALVE

REMOVAL AND INSTALLATION

78 ± 2 N•m → Completely loosen

20 ± 2 N•m → 90_ + 90_

2

1

Apply engine oil on

all sliding sections

before installing.

4

5

6

12

13

16

18

7

20

3

8

9

10

14

15

17

19

11

Removal steps

A

A" "DA

1. Cylinder head bolt

2. Cylinder head assembly

3. Cylinder head gasket

A

B" "CA

4. Retainer lock

5. Valve spring retainer

"

BA

6. Valve spring

7. Intake valve

A

B" "CA

8. Retainer lock

9. Valve spring retainer

"

BA 10. Valve spring

11. Exhaust valve

A

C" "AA 12. Valve stem seal

13. Valve spring seat

A

C" "AA 14. Valve stem seal

15. Valve spring seat

16. Intake valve guide

17. Exhaust valve guide

18. Intake valve seat

19. Exhaust valve seat

20. Cylinder head
