Mitsubishi Lancer Evolution VI. Manual - part 146

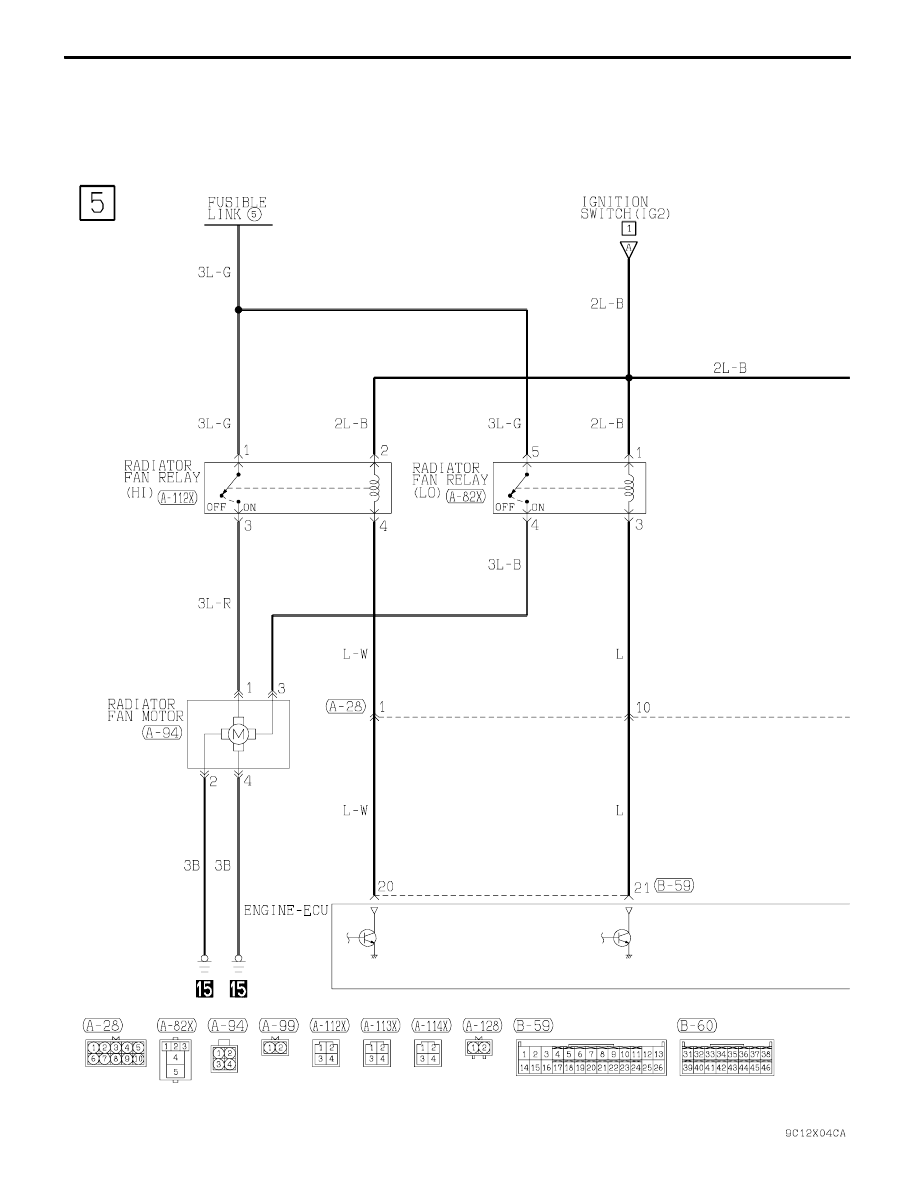

CIRCUIT DIAGRAM –

Full-auto Air Conditioner

C-72

FULL-AUTO AIR CONDITIONER (CONTINUED)

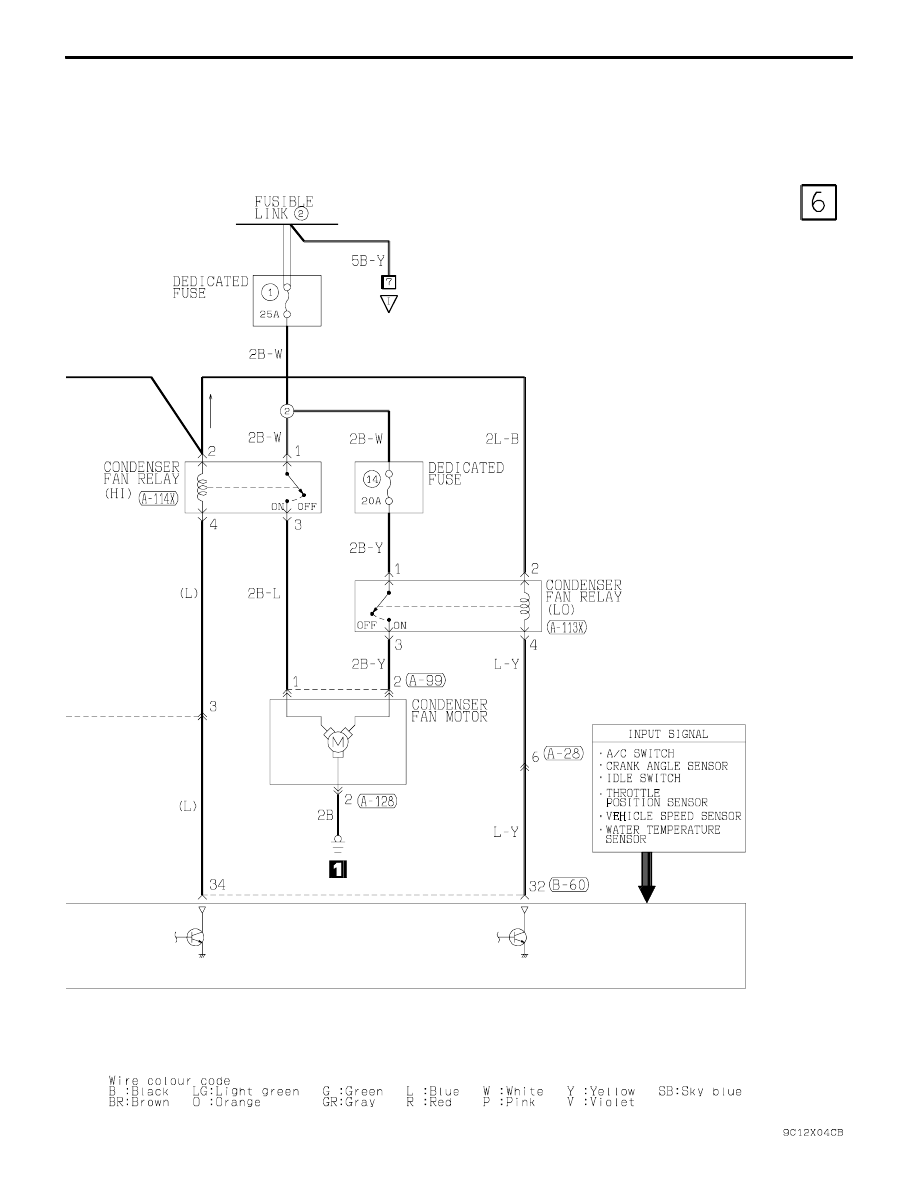

CIRCUIT DIAGRAM –

Full-auto Air Conditioner

C-73

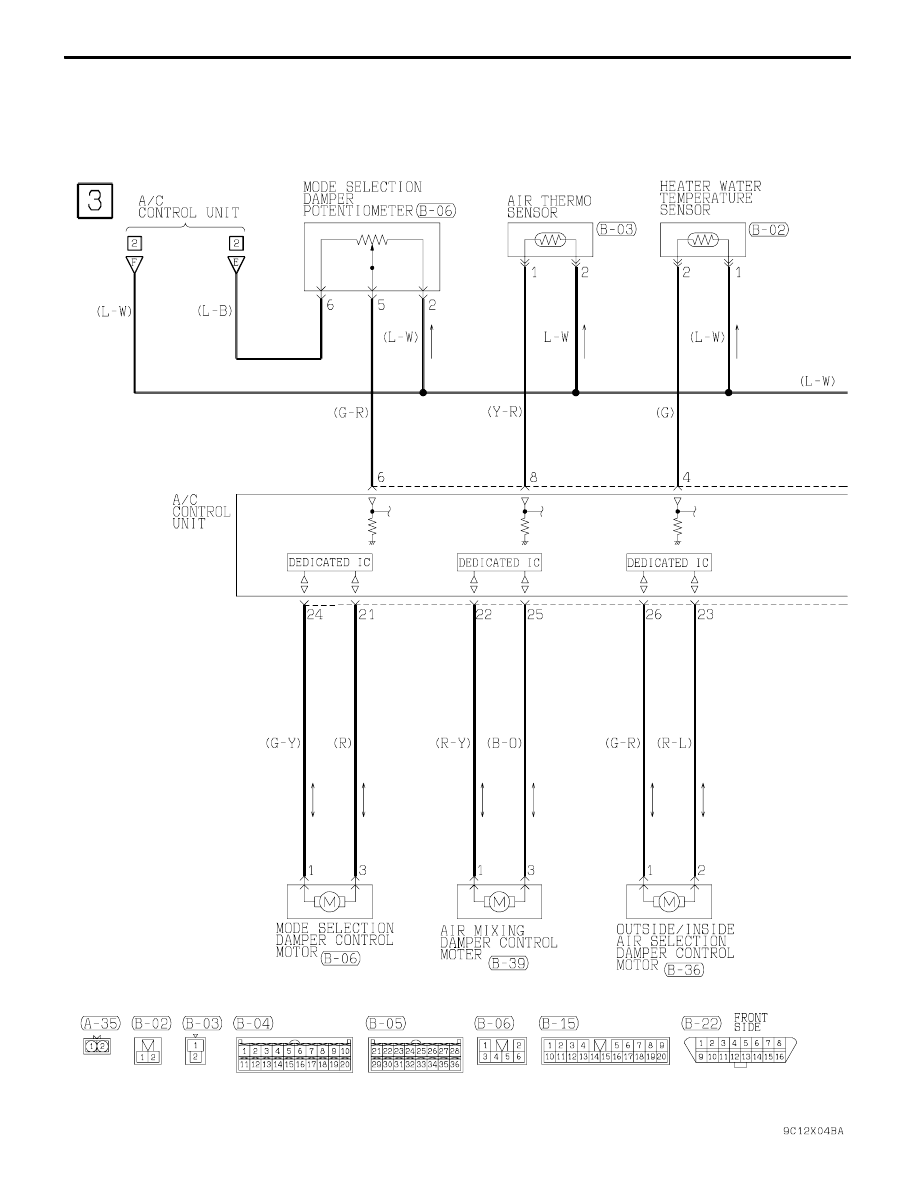

CIRCUIT DIAGRAM –

Full-auto Air Conditioner

C-74

FULL-AUTO AIR CONDITIONER (CONTINUED)

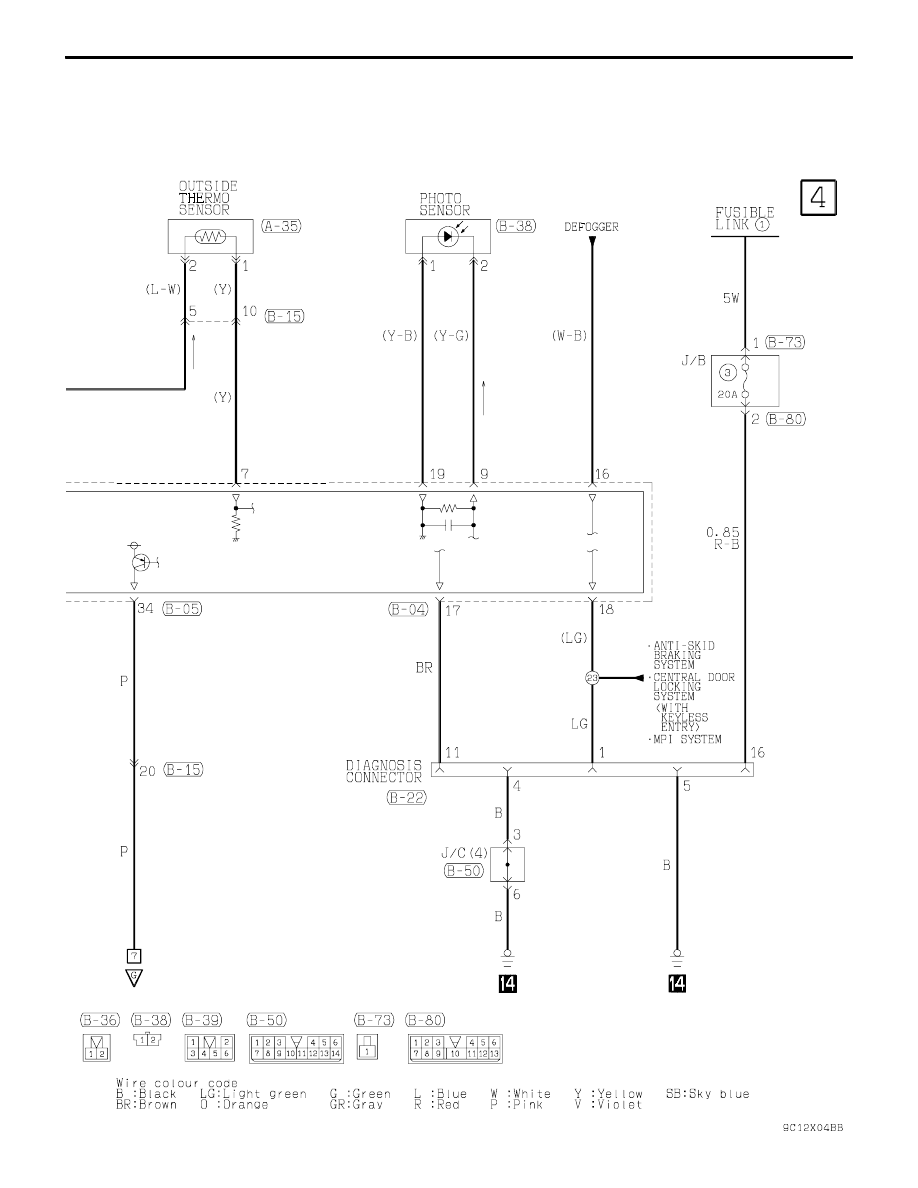

CIRCUIT DIAGRAM –

Full-auto Air Conditioner

C-75
