Mitsubishi L200. Manual - part 485

AC511285AF

Pressure
hose
stopper

Pressure hose
assembly

Power steering
Oil pump stopper

POWER STEERING HOSES

POWER STEERING

37-43

2. Place the pressure hose stopper to touch the

power steering oil pump stopper, and install the
pressure hose assembly.

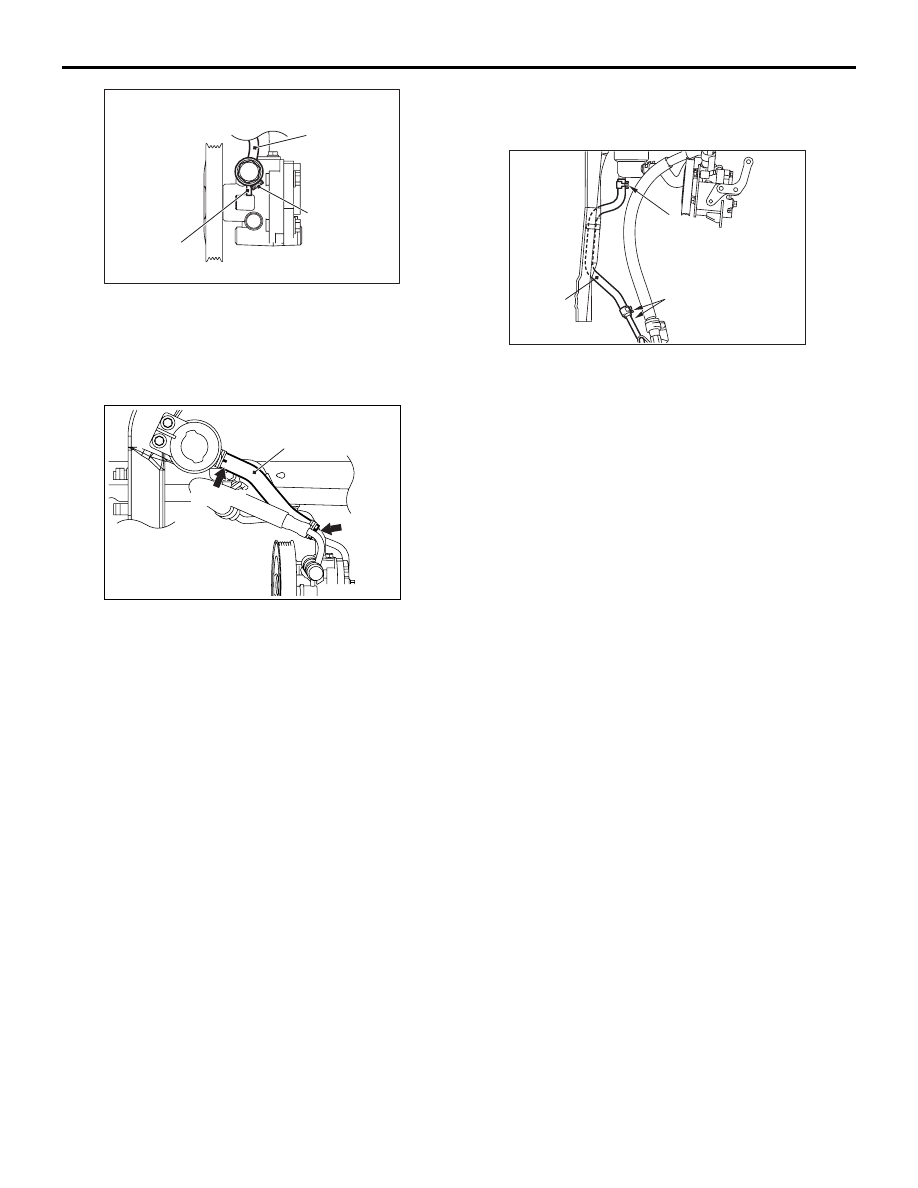

>>D<< SUCTION HOSE INSTALLATION

AC501534

AC

Suction hose

Marking

Marking

Install so that the markings are faced upward.

>>E<< RETURN HOSE INSTALLATION

AC501549AC

Return
hose

Marking

Lines

Install the return hose so that the markings and lines
are faced rearward.

42-1
