Система впрыскивания топлива



2 – 27




2.7.2.  Содержание спиртов

•

Добавление спиртов в топливо позволяет снизить выбросы СО и повышает октановое число

•

Наиболее распространены добавки в виде этанола, метанола и изопропилового спирта.

•

Излишняя концентрация спиртов в топливе ухудшает “ездовые” качества автомобиля и
может повредить элементы системы топливоподачи.

Кислородосодержащие  топлива  (которые  содержат  спирты)  содержат  кислород  в  их  химической

структуре,  в  результате  чего  снижаются  выбросы  окиси  углерода  (СО),  уменьшается  склонность  к
детонации,  происходит  более  полное  сгорание  топлива.  Большая  часть  промышленно  выпускаемых
топлив  является  кислородосодержащими,  в  которые  может  добавляться  этанол,  метанол  и
изопропиловый спирт.

Этанол  (зерновой  спирт)  допускается  добавлять  в  топливо  до 10% объема.  Метанол  можно

добавлять  до 5% объема.  При  использовании  кислородосодержащего  топлива  всегда  следуйте
рекомендациям, изложенным в Руководствах по техническому обслуживанию.

Отмечается ухудшение “ездовых” качеств автомобиля при наличии избыточного количества спирта

в топливе. Возможны провалы, потеря мощности, остановки двигателя и даже затруднения с запуском
двигателя.  Это  может  быть  связано  с  повреждением  элементов  системы  топливоподачи,  которое
вызывается возникновением коррозии с последующим засорением топливных фильтров.

2.7.3.  Содержание ароматических углеводородов

Ароматические углеводороды добавляются в топливо, в основном, с целью повышения октанового

числа. Их слишком высокая концентрация в топливе приводит к отложению сажи на впускных клапанах,
следствием  чего  является  ухудшение  топливной  экономичности,  снижение  мощности  и  повышение
содержания вредных компонентов в отработавших газах.

2.7.4.  Испаряемость топлива

Испаряемость  характеризует  способность  топлива  переходить  из  жидкого  состояния  в  паровую

фазу. Бензин в жидком состоянии не горит, поэтому он должен испариться, прежде чем попасть в камеру
сгорания.  Однако  степень  испаряемости  бензина  напрямую  связана  с  выбросом  вредных  веществ  с
испарениями из топливного бака и других элементов    топливной системы.

Поскольку температура окружающего воздуха влияет на работу двигателя, то в разное время года

применяются  разные  сорта  топлива.  Поэтому  при  резком  изменении  температуры  возможно
возникновение различных неисправностей, обусловленных несоответствия топлива и погодных условий.

Низкая испаряемость

•  Затрудненный запуск холодного двигателя
•  Медленный прогрев двигателя
•  Плохая работа в холодную погоду
•  Отложения в картере, на стенках камеры сгорания и на электродах свечей зажигания.

Высокая испаряемость

•  Выделение вредной паровой фазы
•  Перегрузка адсорбера паровой фазой
•  Образование паровых пробок

2.7.5.  Содержание воды в топливе

Наличие воды в топливе вызывает массу проблем    и может стать причиной разнообразных жалоб

на  плохую  работу  двигателя.  Существует  единственный способ  удалить  воду  из  топлива:  опорожнить
топливный бак и продуть все топливопроводы.

Неисправности, вызванные попаданием воды в топливо

•  Трудный/невозможный запуск двигателя

•  Вялый разгон/рывки во время разгона
•  Увеличенный расход топлива
•  Повышенное содержание вредных выбросов в отработавших газах
•  Неравномерная работа двигателя на режиме холостого ходу



Система впрыскивания топлива





2 – 28

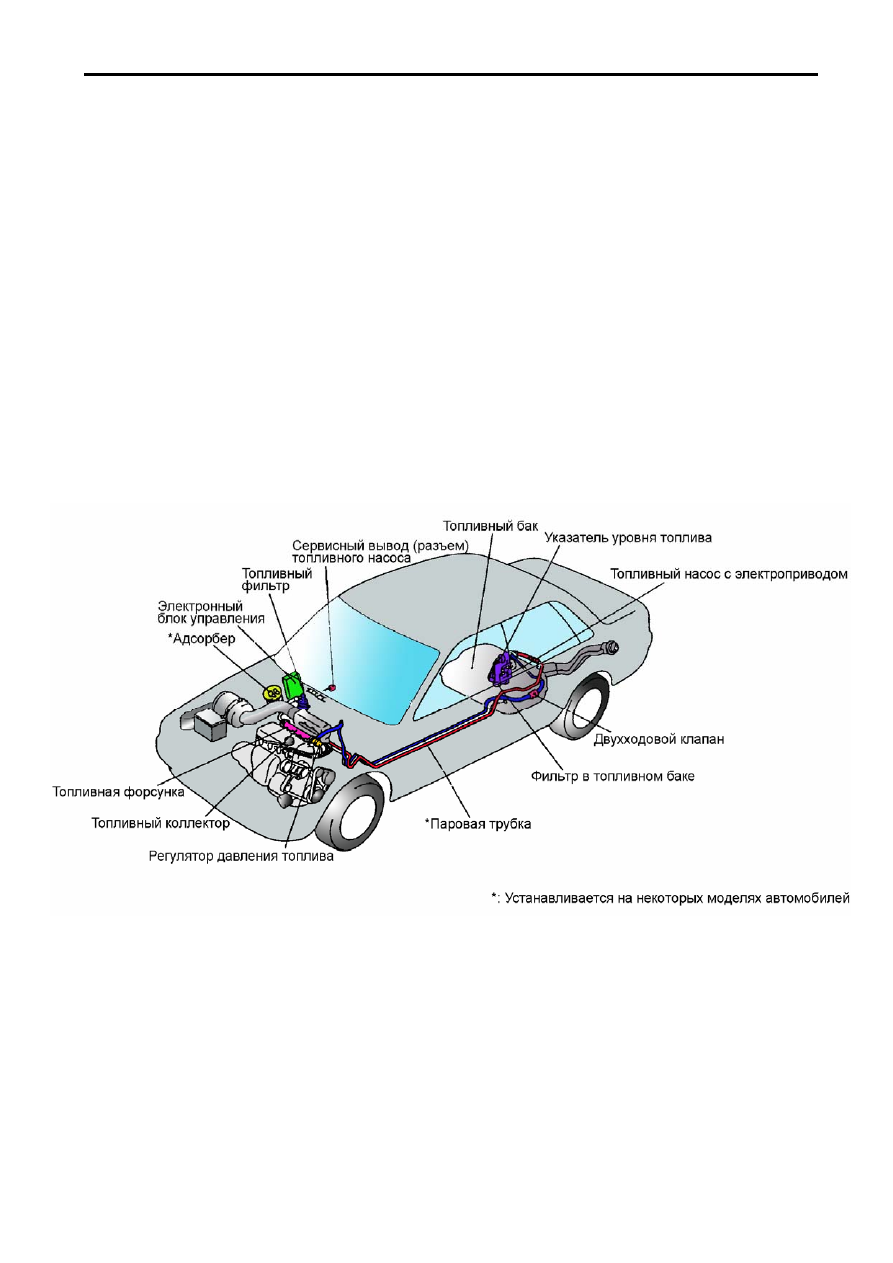

3. Устройство и работа элементов системы топливоподачи

Система топливоподачи состоит из следующих элементов:

•  электромагнитных форсунок;
•  топливного коллектора;
•  регулятора давления топлива;
•  топливного насоса с электроприводом, который обеспечивает подачу топлива под давлением;
•  электронного  блока  управления,  который  управляет  топливными  форсунками  и  топливным

насосом по сигналам от различных датчиков.

В системе может устанавливаться два топливных фильтра, один внутри топливного бака, а другой в

моторном  отсеке. (На  моделях  автомобилей  последних  годов  выпуска,  все  топливные  фильтры
устанавливаются  в  топливном  баке).  Для  снижения  выбросов  углеводородов CH, устанавливается
система  улавливания  паров  топлива,  которая  состоит  из  паровой  трубки  (трубопровод  отвода  паров
топлива из бака), угольного адсорбера, и некоторых других элементов.

Описанная  ниже  система  распределенного  впрыскивания  топлива (MPI) устанавливалась  на

автомобиль Pajero iO.











Рис. 2.34

Система впрыскивания топлива



2 – 29





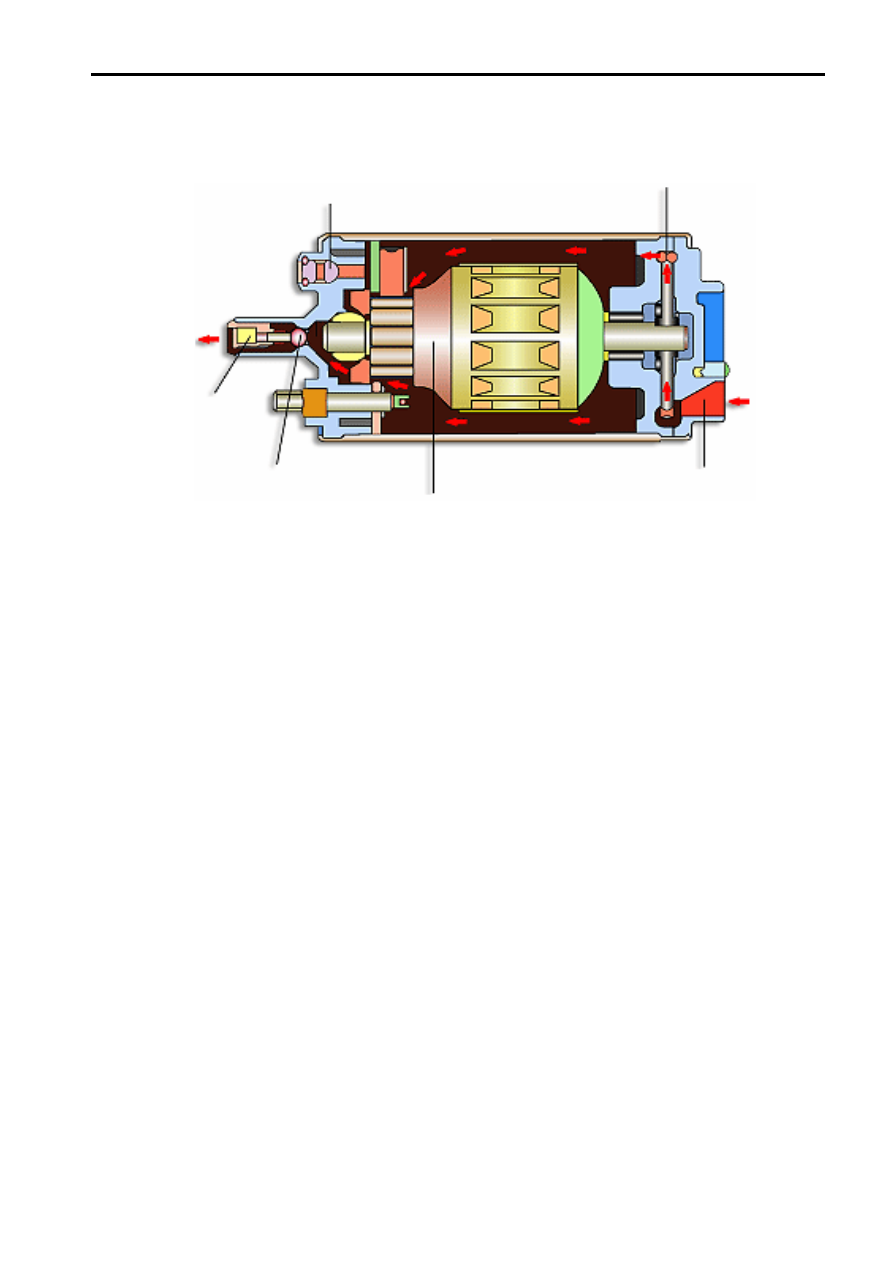

3.1 Топливный насос





























Редукционный клапан

Обратный клапан

Топливо из

бака

Топливо в

систему

Топливоподводящий

патрубок

Отводящий патрубок

Электродвигатель

постоянного тока

Топливный насос

турбинного типа

(Wesco)






Рис. 2.35



 3.1.1.  Устройство

Типовая конструкция насоса центробежного (или турбинного) типа показана на рис. 2.35. Он

расположен в топливном баке и поэтому называется “погружным” топливным насосом. Его основное
преимущество    –    снижение вероятности образования паровых пробок. Кроме того, такие насосы более
предпочтительны в случае образования утечек топлива. Охлаждение и смазка насоса производится
топливом.

3.1.2.  Редукционный клапан

Редукционный клапан предотвращает разрушение топливопроводов, расположенных за

топливным насосом в случае засорения топливопроводов и последующие утечки топлива при
повышении давления топлива в системе выше расчетного.

3.1.3.  Обратный клапан

Обратный клапан закрывается при остановке двигателя, и прекращении подачи топлива насосом,

что позволяет сохранить давление топлива между топливным насосом и регулятором давления.
Назначение обратного клапана удерживать, так называемое, остаточное давление топлива в системе,
что облегчает повторный запуск горячего двигателя, так как при этом в топлипроводах не образуются
паровые пробки. (В случае образования паровых пробок ухудшается работа топливного насоса и
форсунок).

Система впрыскивания топлива





2 – 30

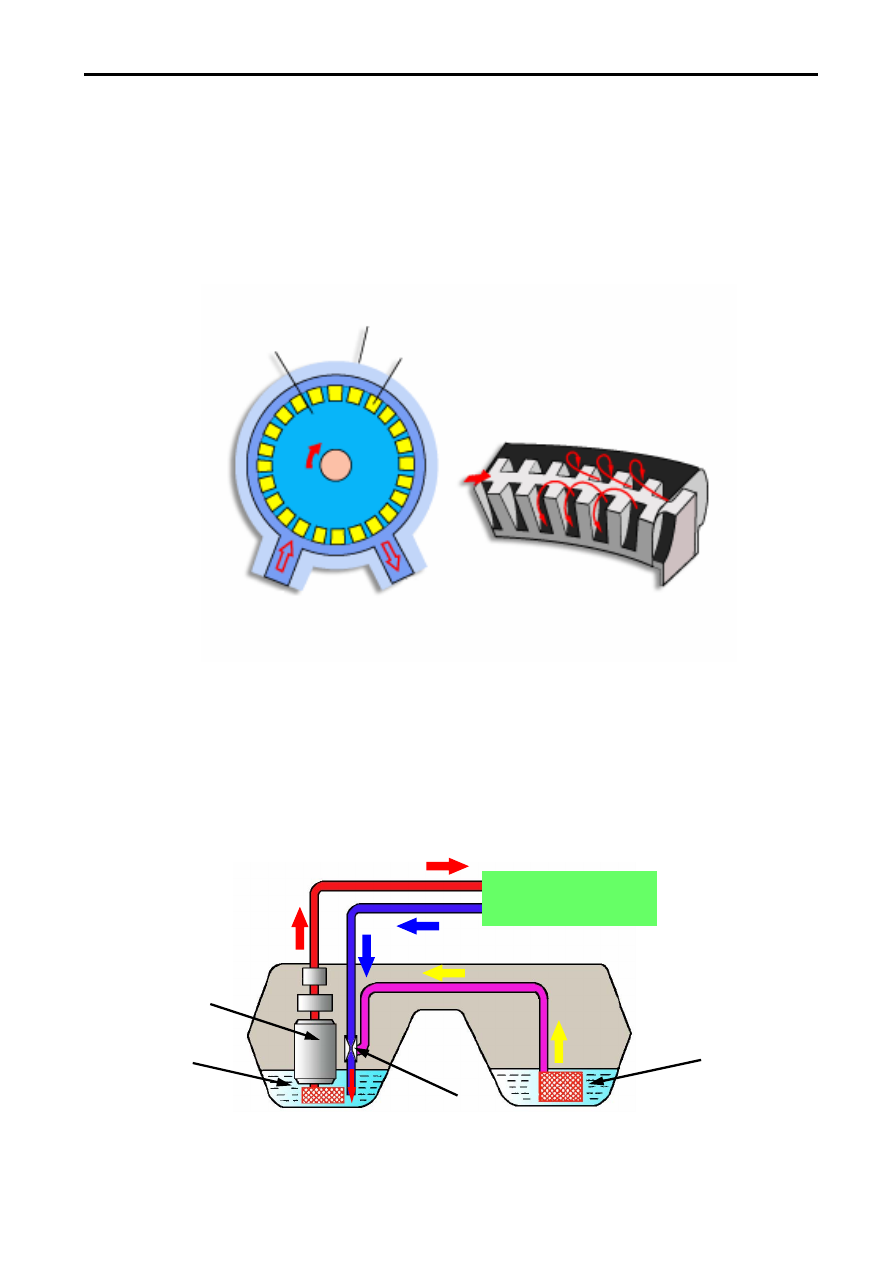

3.1.4.  Топливный насос турбинного типа

Топливный насос турбинного типа (рис 2.36) имеет крыльчатку, которая имеет большое количество

лопаток.  При  вращении  крыльчатки  возникает  разность  давления  между  лопатками  и  канавками,  в
результате чего и создается давление топлива, практически без пульсаций.

Особенности

Снижение шумности и вибрации при работе, поскольку крыльчатка и корпус насоса не касаются друг

друга.

Крыльчатка насоса

Корпус насоса

Канавки

Небольшой уровень пульсации давления топлива, вследствие отсутствия изменения объемов - это

исключает необходимость установки демпфера на выходе насоса и улучшает его весовые и габаритные
характеристики.

 л





опастей

крыльчат и насоса

Всасывание

Нагнетание

к




















Рис. 2.36

Бензонасос обеспечивает максимальное значение давления в 1,5-2 раза выше рабочего давления

в  системе.  Рабочее  давление  в  системе  обеспечивается  перепуском  топлива  через  специальный
регулятор  давления.  Регулятор  давления  может  устанавливаться  на  топливном  коллекторе  или
непосредственно на самом бензонасосе, в зависимости от конструкции топливной системы.

Производительность  бензонасосов  существенно  превышает  потребности  двигателя  даже  на

режиме максимальной мощности и в зависимости от мощности двигателя составляет 1-2 л/мин.



3.1.5.  Инжекторный насос (Jet pump)





Инжекторный насос это не электрический насос, а дополнительное устройство, которое обычно

используется, если топливный бак разделен на две секции. Один из возможных вариантов конструкции
показан на рисунке

Рис. 2.36

Д

Д

в

в

и

и

г

г

а

а

т

т

е

е

л

л

ь

ь





Т

Т

о

о

п

п

л

л

и

и

в

в

н

н

ы

ы

й

й





н

н

а

а

с

с

о

о

с

с





С

С

е

е

к

к

ц

ц

и

и

я

я





А

А





С

С

е

е

к

к

ц

ц

и

и

я

я





В

В





Рис. 2.37
