Проверка наличия шума

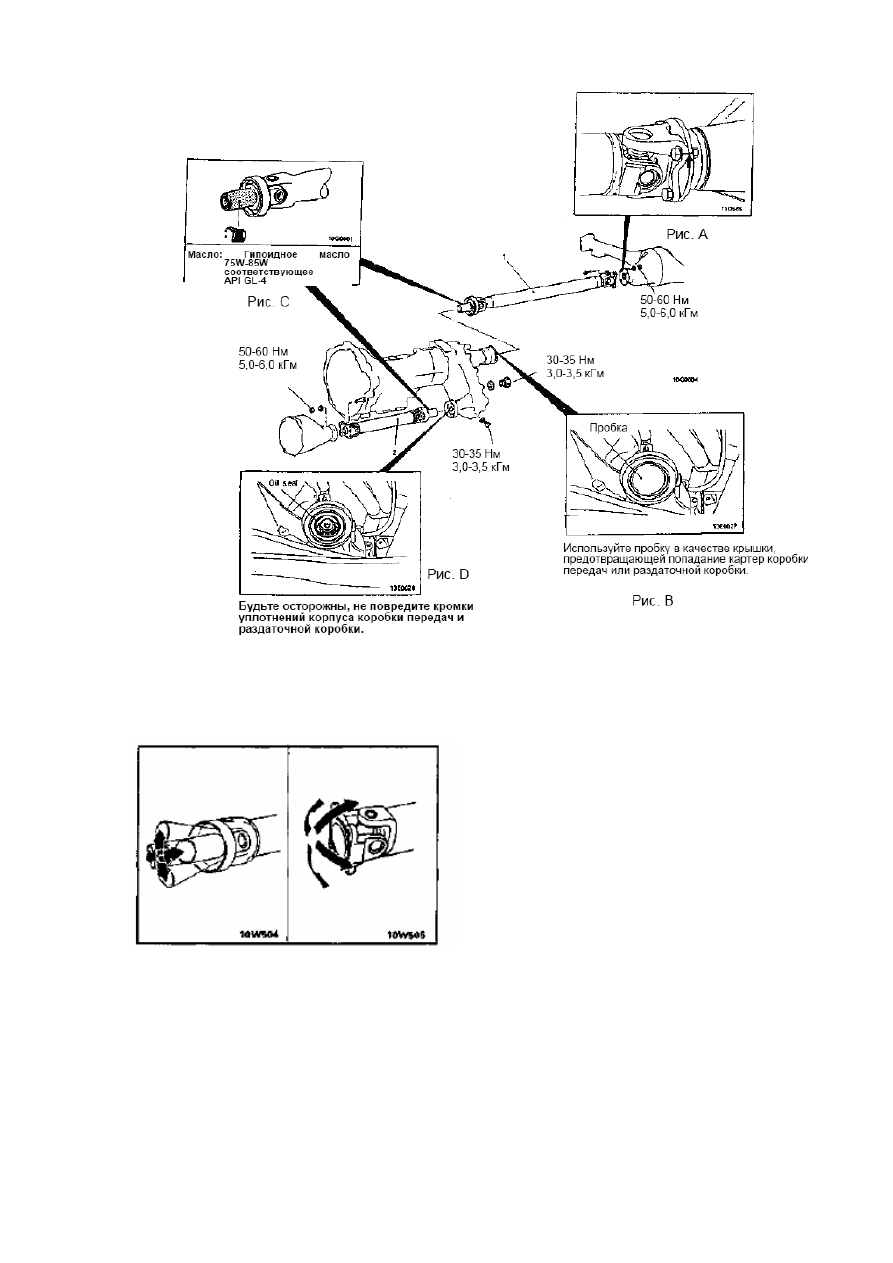

Снятие и установка.

•  Перед снятием нанесите метки на вилку фланца и фланец главной

передачи.

•  При обратной установке обеспечьте совмещение этих меток.

Предупреждение: наличие масла или консистентной смазки на резьбе

болтов и гаек может привести к самоотвинчиванию гаек в процессе

эксплуатации. Перед затяжкой болтов и гаек полностью удалите масло и

смазку с их резьбы.



272






Проверка






Проверьте

плавность

вращения

шарниров во всех направлениях.

Проверьте

отсутствие

износа,

повреждений и трещин вилок шарниров.


Рис. E








273

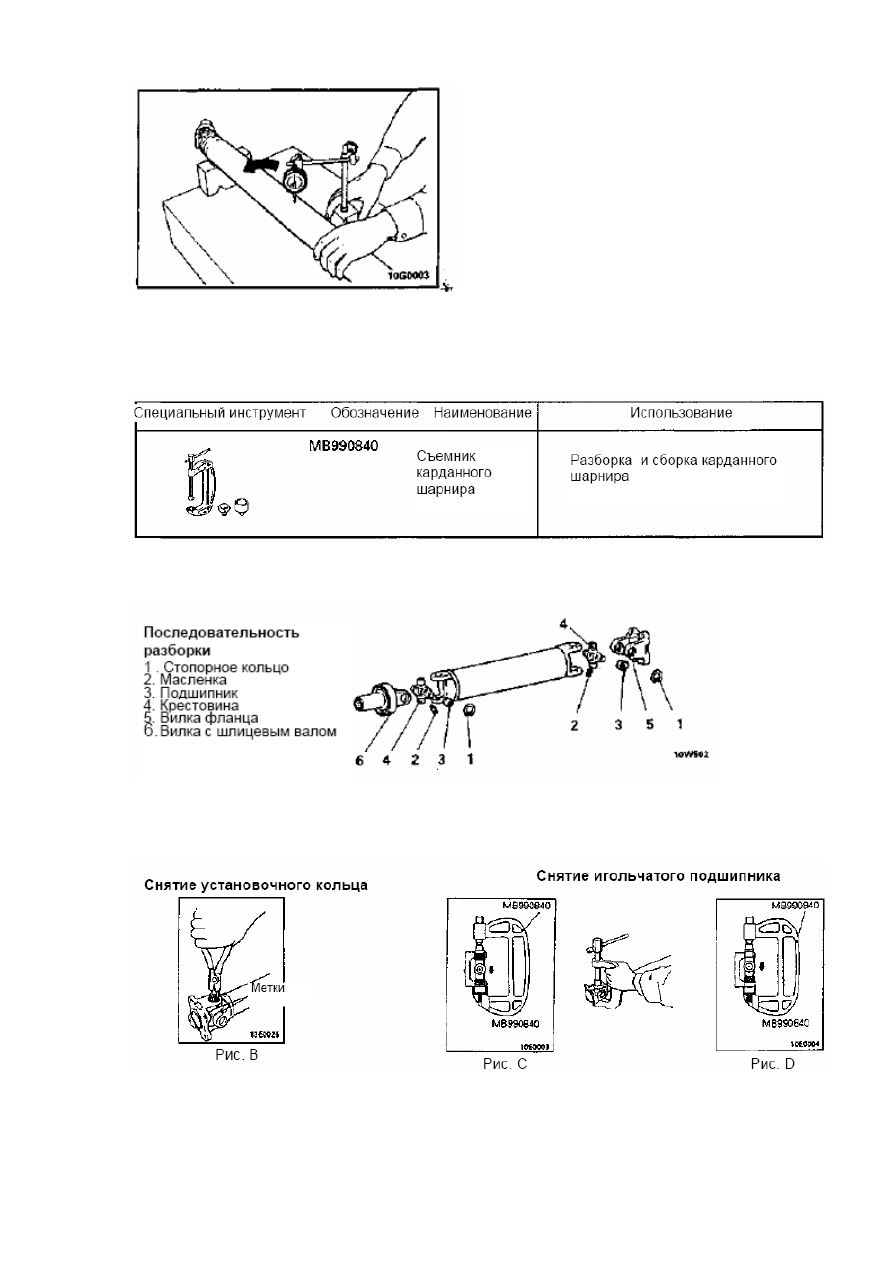

Воспользовавшись

стрелочным

индикатором,

проверьте

люфт

карданного вала.

Предельное значение:
Передний  карданный  вал 0,6 мм
(0,024 дюйма)

Задний  карданный  вал 0,6 мм (0,024
дюйма)

Рис. F






Специальный инструмент



Разборка и сборка






ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗБОРКИ



ОСНОВНЫЕ МОМЕНТЫ ПРИ СБОРКЕ




274

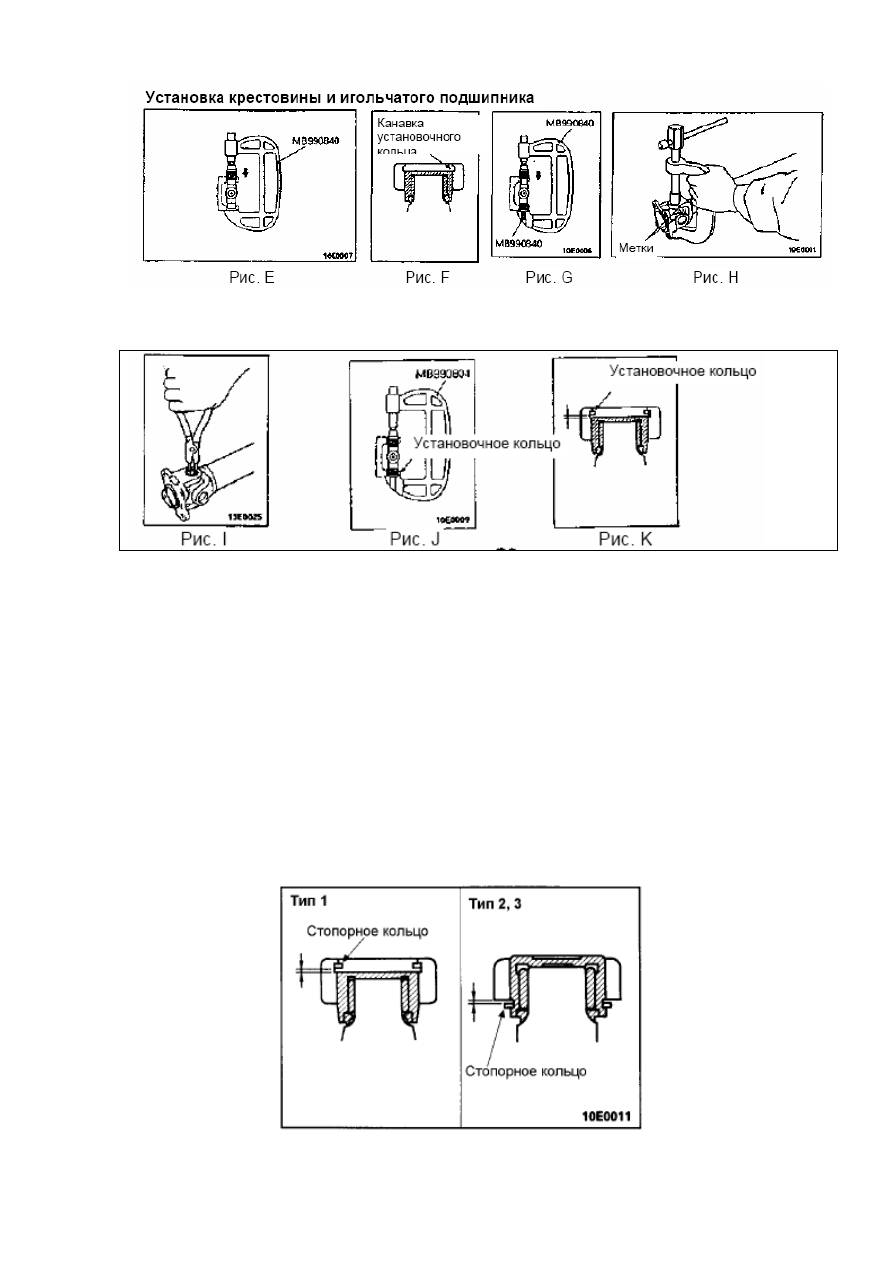

УСТАНОВКА СТОПОРНОГО КОЛЬЦА





1.  Установите стопорное кольцо с одной стороны крестовины карданного

шарнира.

2.  Установите съемник со стороны, противоположной той, где установлено

стопорное кольцо, и запрессуй те подшипник до касания со стопорным
кольцом.

3.  Установите стопорное кольцо с противоположной стороны. Измерьте

осевой зазор подшипника крестовины карданного шарнира (между
стопорным кольцом и подшипником), с помощью плоского щупа.

Номинальный зазор: 0,06 мм. или менее

Внимание!
Стопорные кольца с обеих сторон должны быть одинаковой толщины.
