ПОИСК НЕИСПРАВНОСТЕЙ

Судя по электросхемам, разъем В-116 находится непосредственно на блоке управления.

Необходимо найти сам блок управления, и контакт 71 в этом разъеме (белый провод).

Где найти блок управления?

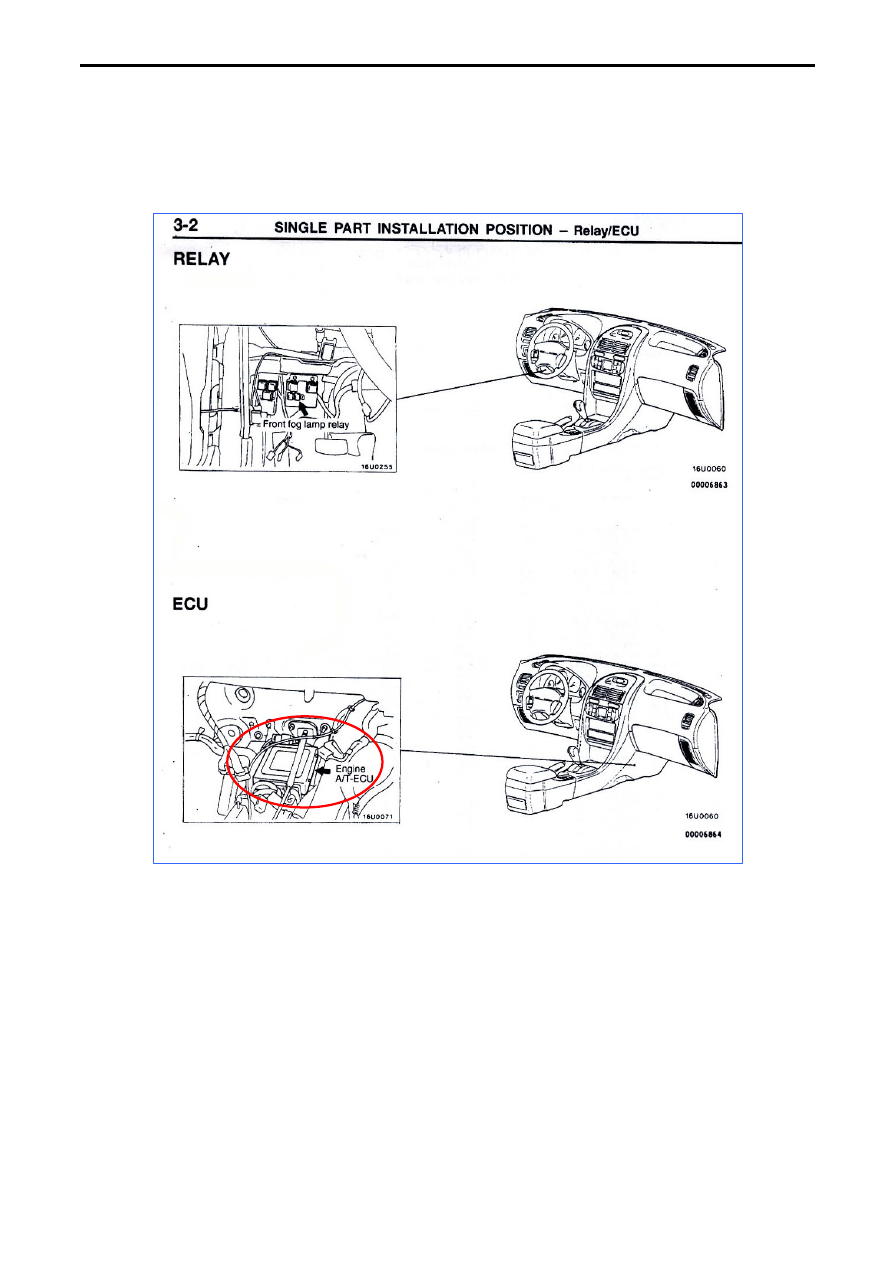

Открываем раздел в руководстве по электросхемам – «Месторасположение единичных

компонентов» и находим подраздел ECU



и блок управления двигателем.



































Рис. 5-34















5 – 20

ПОИСК НЕИСПРАВНОСТЕЙ

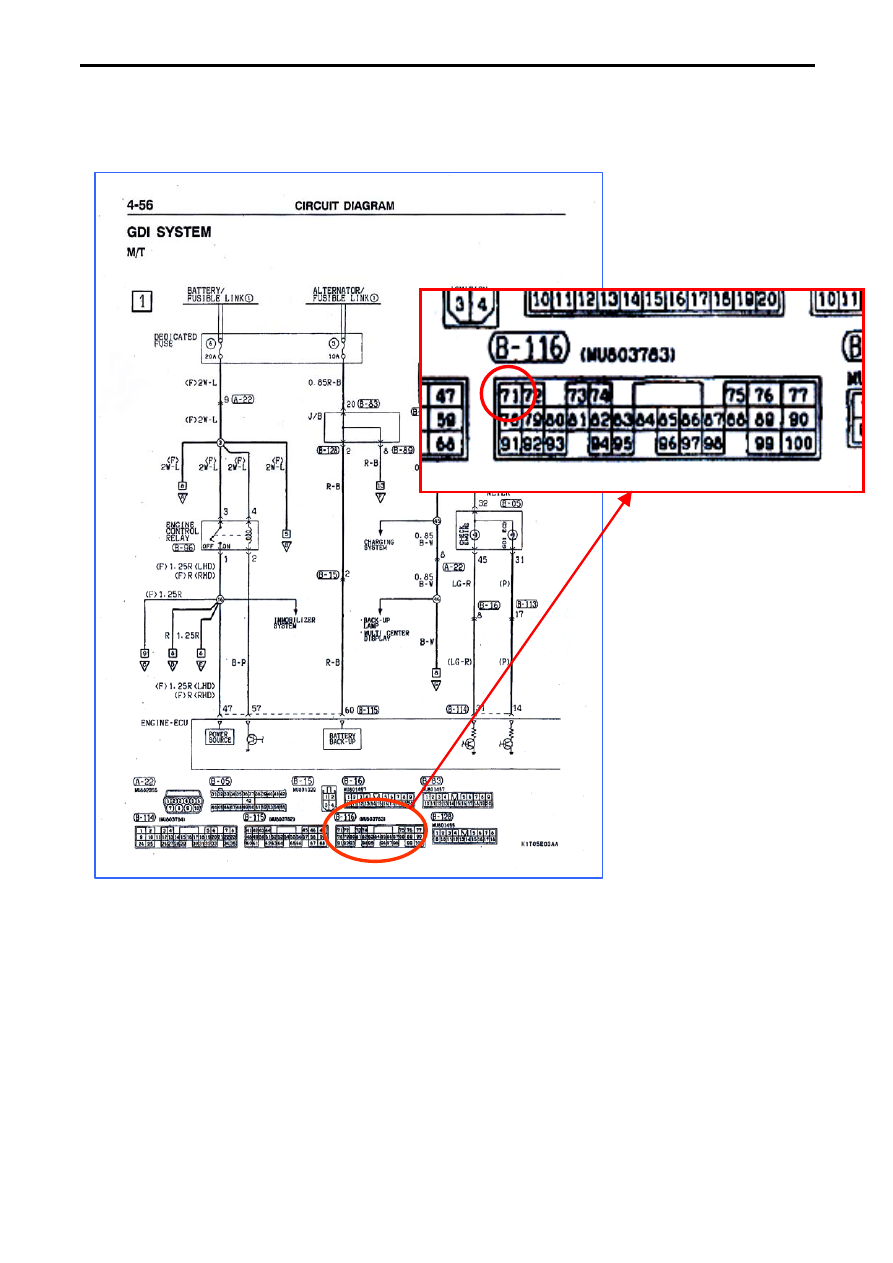

Чтобы увидеть форму разъёма и найти в нем контакт 71 (белый провод) обращаемся к

разделу «Электрические схемы». Внизу каждой страницы нарисованы разъемы, которые
используются в данном разделе. Находим разъем В-116 (Рис. 5-35).






























Рис. 5-35






5 – 21



ПОИСК НЕИСПРАВНОСТЕЙ





























Рис. 5-36

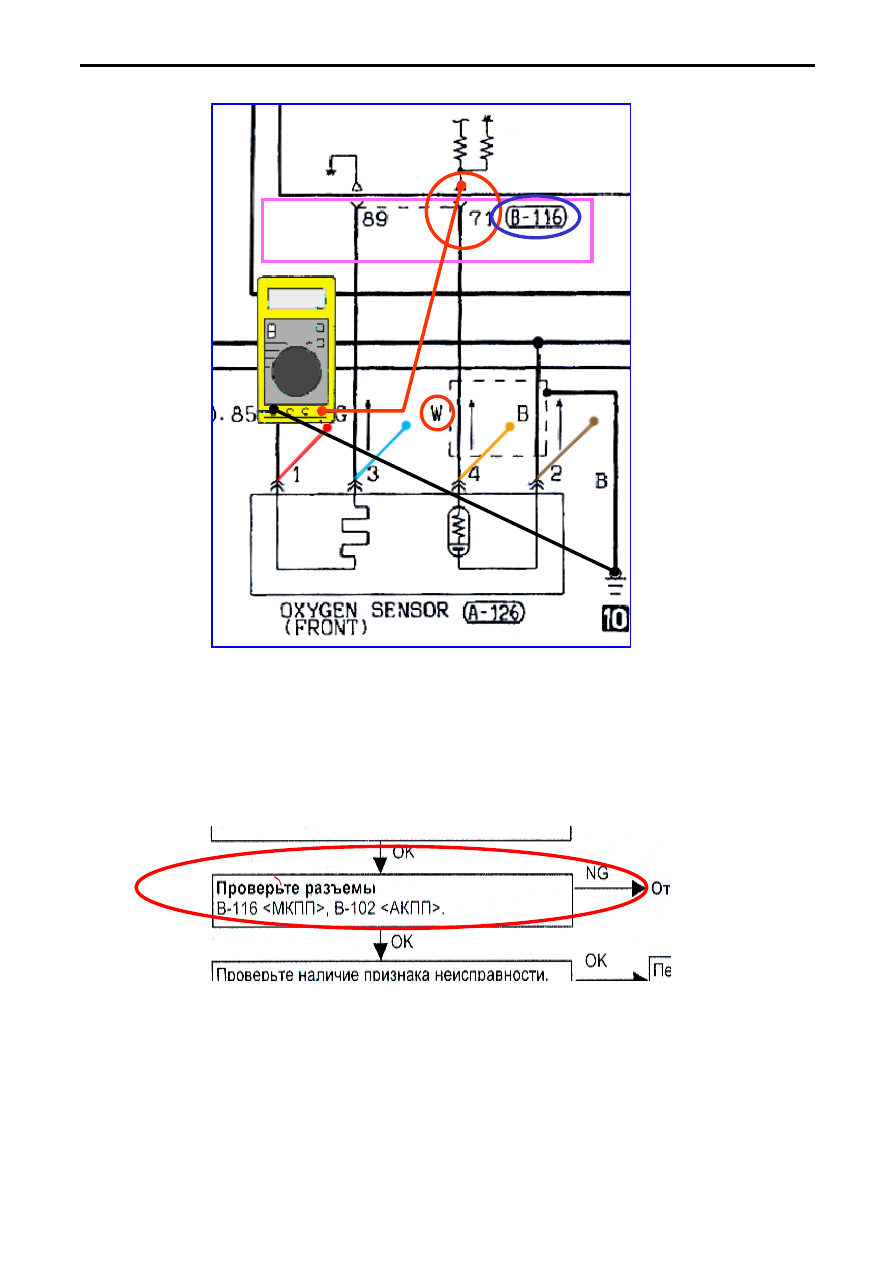

Производим измерения с работающим двигателем и подсоединенными разъемами и

например получаем положительный результат.


Шаг пятый. Проверка разъема на блоке управления (аналогично первому шагу с

разъемом у датчика кислорода).











Рис. 5-37


И опять все в порядке, а это значит, что проводка целая, датчик работает и сигнал

доходит до блока управления (по крайней мере, на момент проверки). Остается две
возможности.

Шаг шестой. Чтобы исключить одну из них, необходимо посмотреть сигнал с датчика

кислорода так, как его видит блок управления двигателем, т.е. c помощью MUT-III. Если сигнал
до блока управления двигателем доходит, а на MUT-III мы его не видим, возможна проблема с



5 – 22

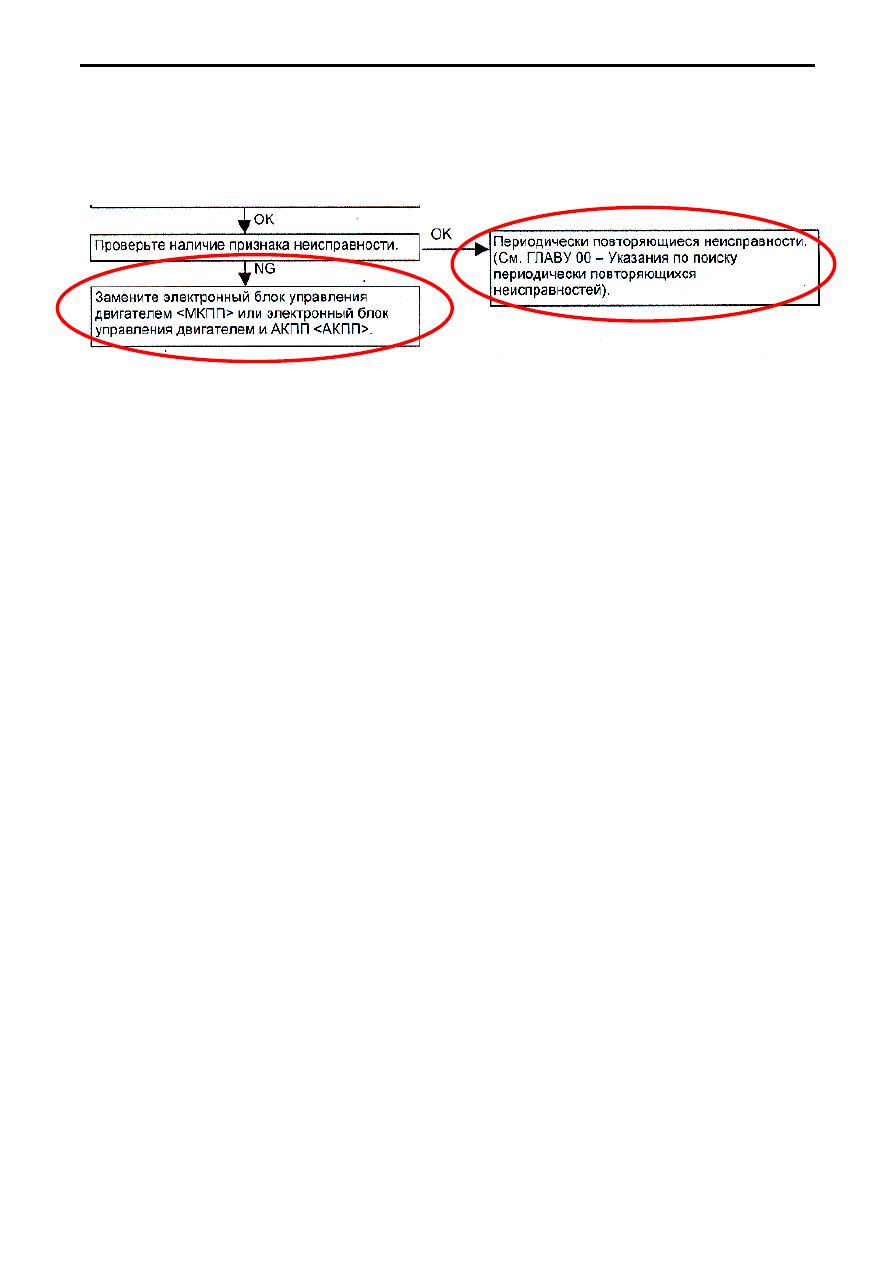

ПОИСК НЕИСПРАВНОСТЕЙ

самим блоком управления и требуется его замена.

В противном случае, неисправность могла быть по какой либо причине и

самоустраниться и необходимо обратиться к методике поиска периодически повторяющихся
неисправностей (глава 00).





2.

Рис. 5-38



5 – 23
