ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

27-3 Конденсатор

Рис. 27-13

Конденсатор имеет свойство накапливать элек-
трический заряд. В некоторых случаях, он снижа-
ет ("поглощает") электрические помехи в цепи
(вызванные электрическими разрядами), подобно
амортизатору, гасящему механические колеба-
ния.

Рис. 27-14

Рис. 27-15

Рис. 27-16

Две параллельные металлические пластины,
разделенные диэлектриком и подсоединен-
ные к источнику тока, накапливают "+" и "--"
электрический заряд.

– 187 –

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

27-4 Катушка зажигания

Рис. 27-17 Магнитное поле, созда-

ваемое проводником

Рис. 27-18

Электричество и магнетизм тесно связаны друг с
другом.

Рис. 27-19

Рис. 27-20

Рис. 27-21

Рис. 27-22

Рис. 27-23

– 188 –

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

27-5 Полупроводники

27-5-1 Диоды

Рис. 27-24

(1) Графические символы диода в элек-

трических цепях

Рис. 27-25

Запомните!
Диод - это "односторонний клапан" для
электрического тока

Рис. 27-26

Рис. 27-27

Рис. 27-28

– 189 –

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

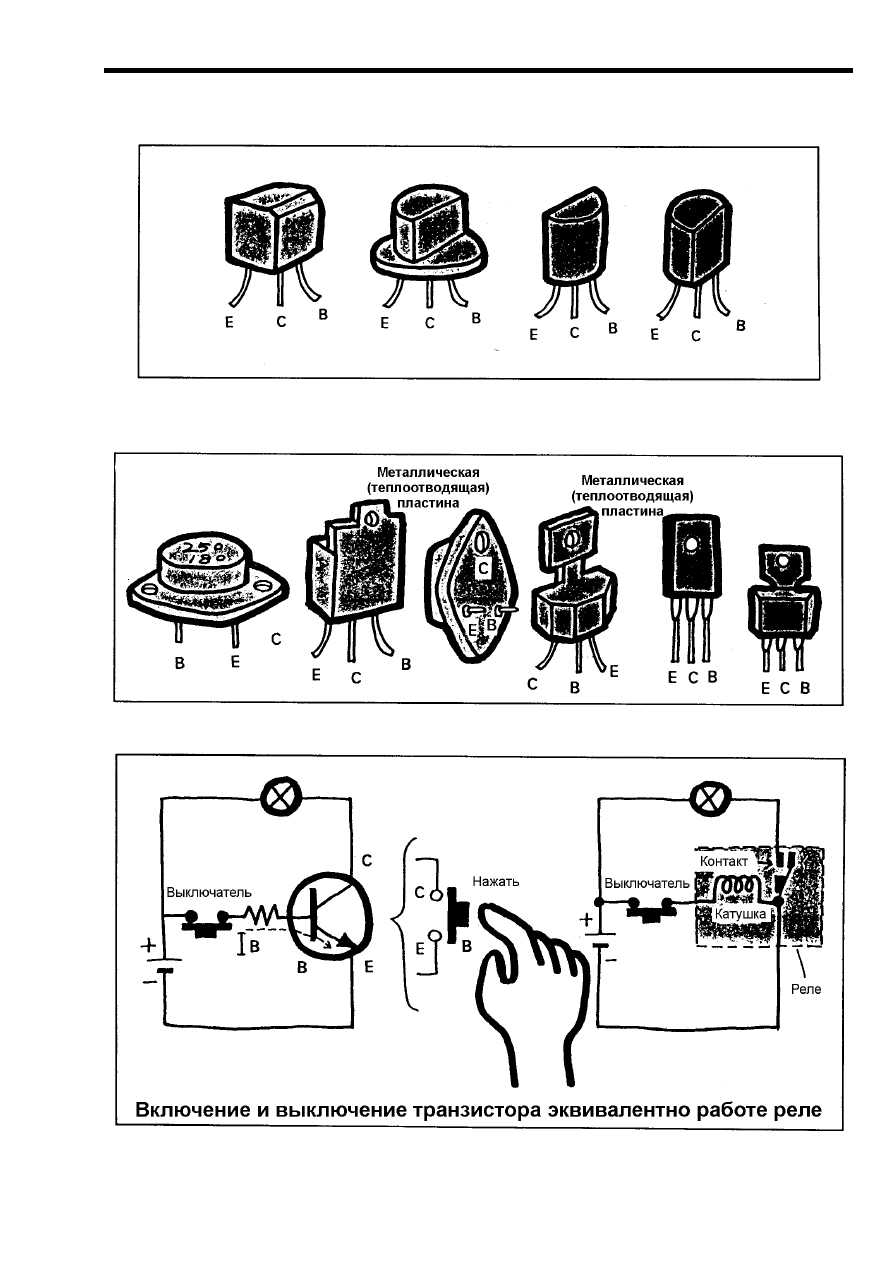

27-5-2 Транзистор
Транзисторы, залитые в пластиковый корпус

Рис. 27-29

Силовые транзисторы

Рис. 27-30

Рис. 27-31

– 190 –
