ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

3-7 Круглые щупы

(1) Круглые щупы используются для измерения зазоров между электродами свечей за-
жигания

Рис. 3-32 Набор круглых щупов

3-8 Поверочная (прецизионная)
линейка

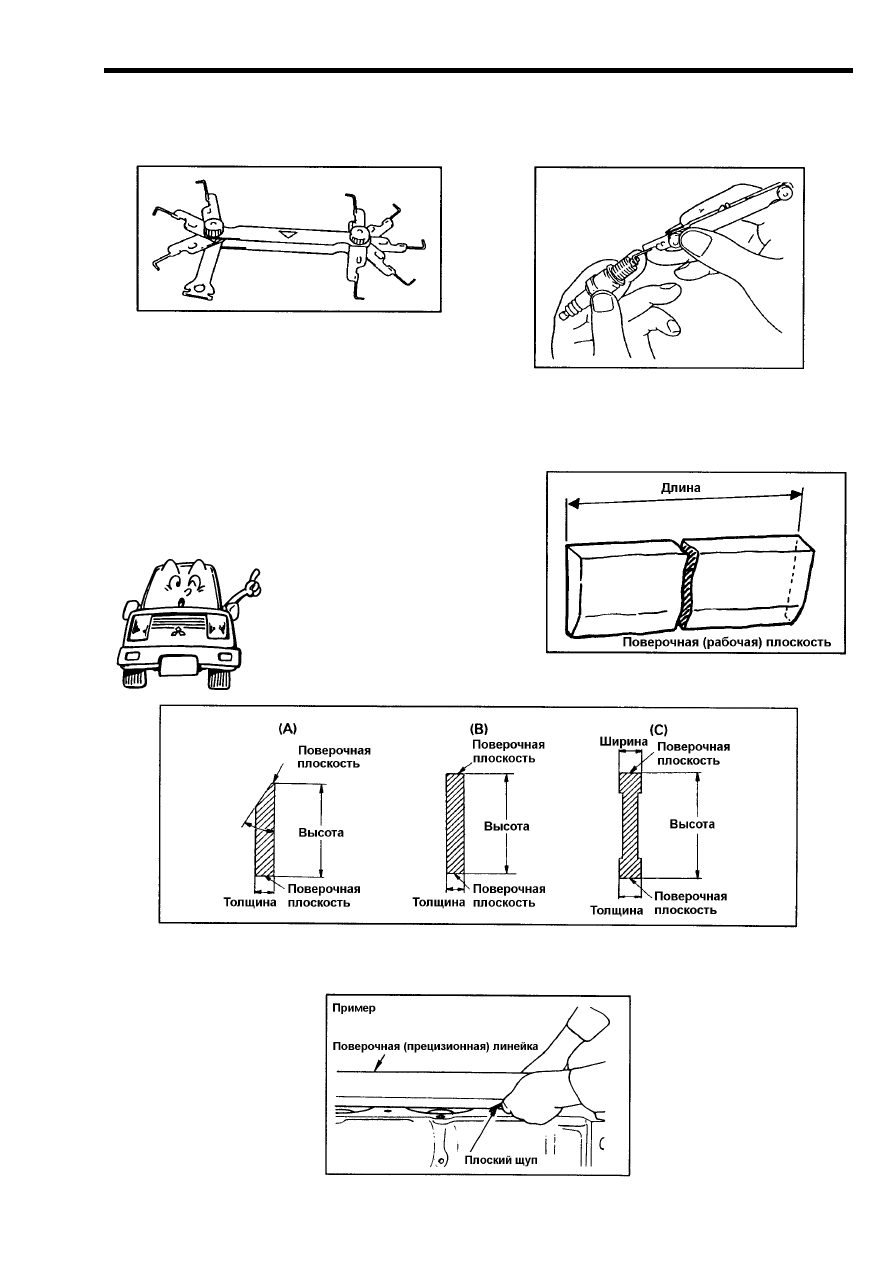

Рис. 3-33 Проверка зазора между элек-

тродами свечи зажигания

Поверочная линейка ис-
пользуется для измерения
неплоскостности (дефор-
мации или искривленности)
плоских поверхностей. По-
верочная линейка со ско-
шенной гранью (A) исполь-
зуется в автосервисе.

Рис. 3-34 Поверочная (прецизион-

ная) линейка

Рис. 3-35 Сечения различных поверочных (прецизионных) линеек

•

  Процедура измерения

Рис. 3-36 Проверка неплоскостности блока цилиндров

– 27 –

ГЛАВА 4

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

4.1. Болты, винты, шпильки и гайки

(1) Типы болтов и шпилек

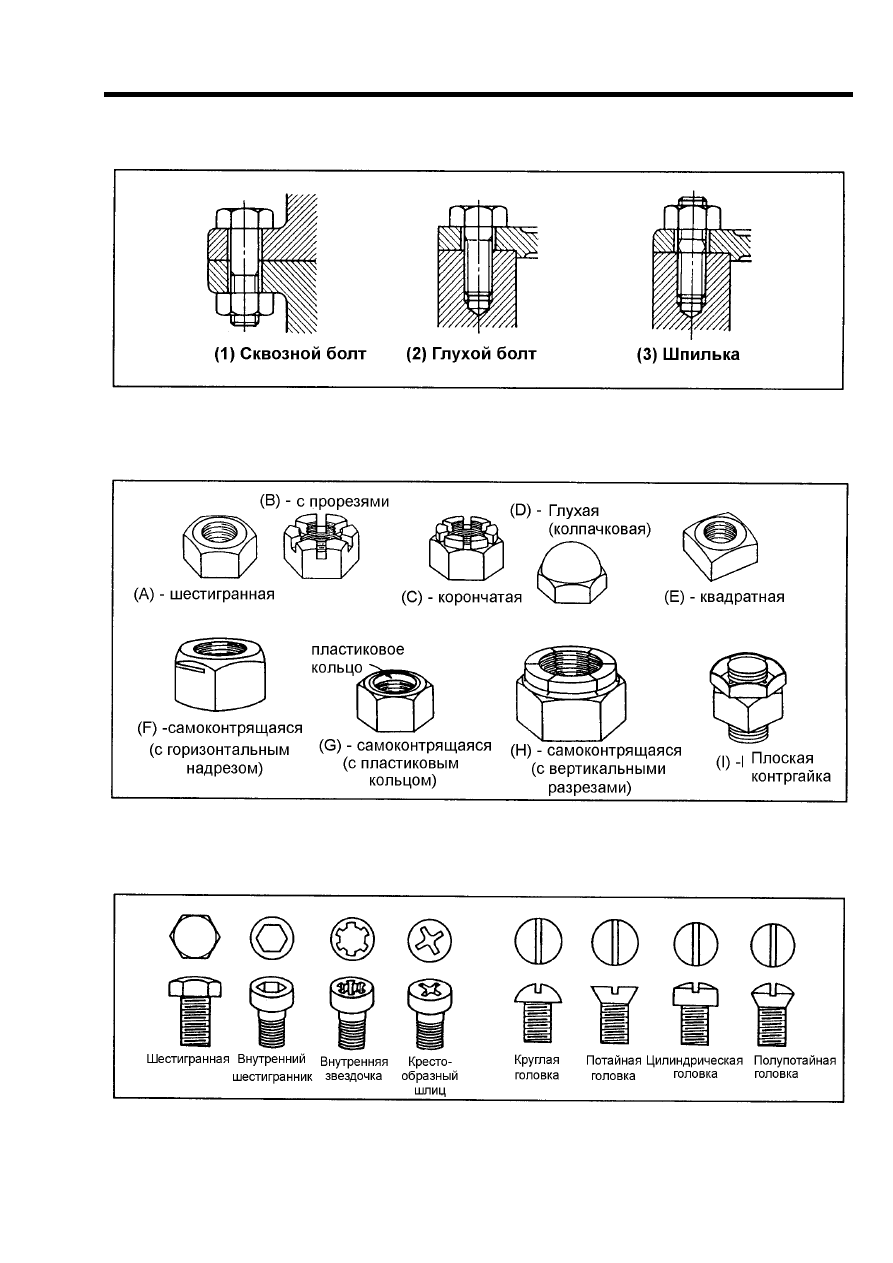

Рис. 4-1 Типы болтов и шпилек

(2) Типы гаек

Рис. 4-2 Типы гаек

(3) Различные типы головок винтов

Рис. 4-3 Различные типы головок винтов

– 28 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

4-2 Резьбы (стандарты болтов и гаек)

Рис. 4-4 Резьба

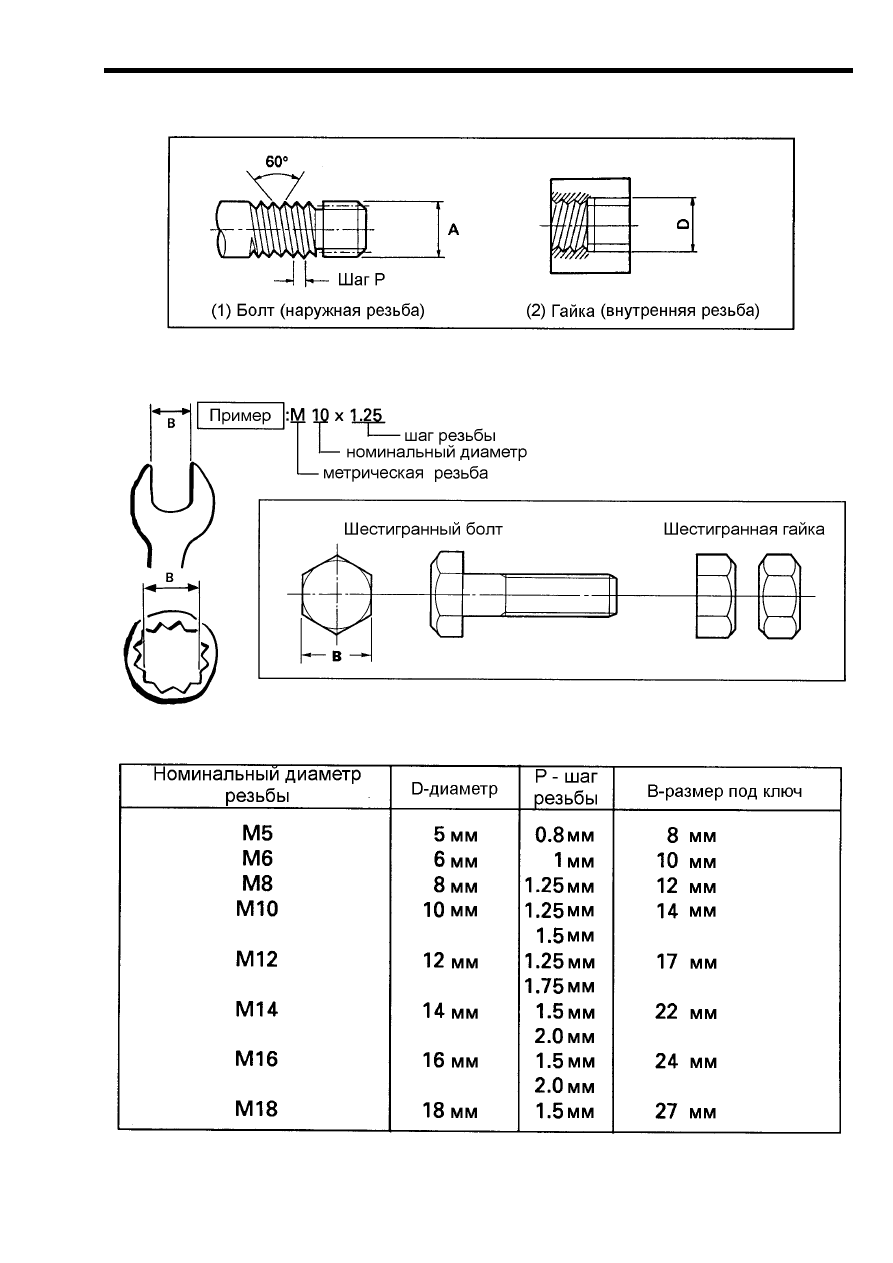

Определение размеров болтов и гаек

Рис. 4-5 Пример болта и гайки

Примеры стандартных болтов и гаек

Примечание: Также используются специальные болты и гайки, отличающиеся от стан-
дартных, размеры которых указаны выше.

– 29 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

Рис. 4-6 Метки на гайках

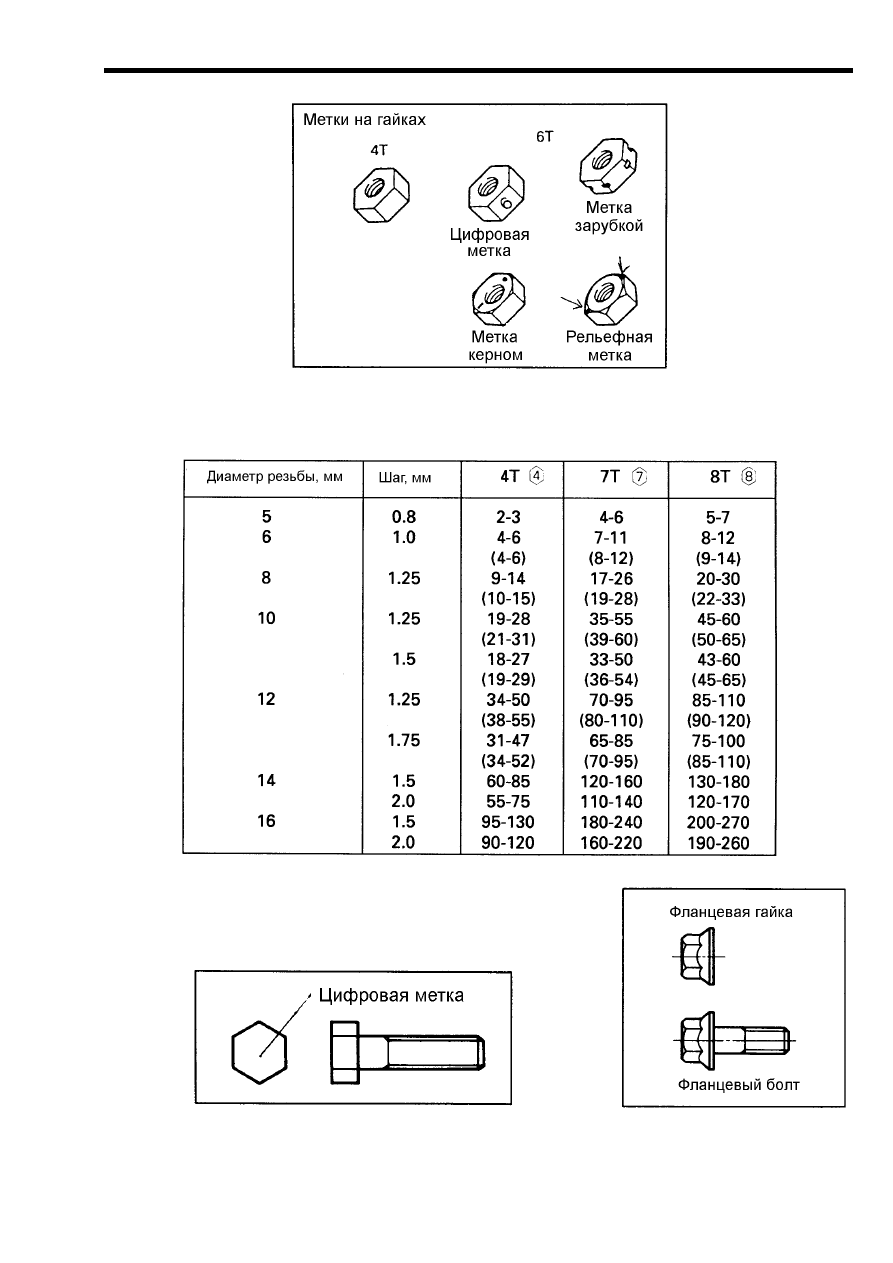

Стандартные моменты затяжки болтов и гаек, H

⋅

м

Примечание:
1. Моменты затяжки даны для сухих резьбовых и контакт-
ных поверхностей болта и гайки.
2. Значения момента затяжки в скобках () даны для
фланцевых болтов и гаек.

Рис. 4-7 Цифровая метка на болте

Рис. 4-8 Фланцевый болт и

гайка
