ПРИВОД ПЕРЕДНИХ КОЛЕС



Рис. 17-4




BJ   ШРУС «Бирфельда»
• большой рабочий угол

• малогабаритный

• большие нагрузки
• малая чувствительность к ударам



Рис. 17-5




RJ ШРУС «Рзеппа»
• легкость в обслуживании и компактность
• долговечность






Рис. 17-6






EBJ Шариковый с 8-ю шариками
•Малый вес и габариты




DOJ ШРУС «Бирфельда» подвижный
• большой рабочий угол
• малогабаритный







Рис. 17-7





Рис. 17-8



TJ ШРУС ТРИПОД
• возможность перемещения в осевом на-
пра
• большие



• малая чувствительность к ударам
• небольшое сопротивление осевому переме-
щению

•легкость в обслуживании и компактность



Модель

Со стороны ди ференциала

Со стороны колеса

влении

 нагрузки

ф

Lancer TJ

BJ

New Colt, Evolution VIII

TJ

EBJ

Outlander TTJ

BJ

Pajero DOJ

UJ










180



ПРИВОД

 КОЛЕС

 ПЕРЕДНИХ

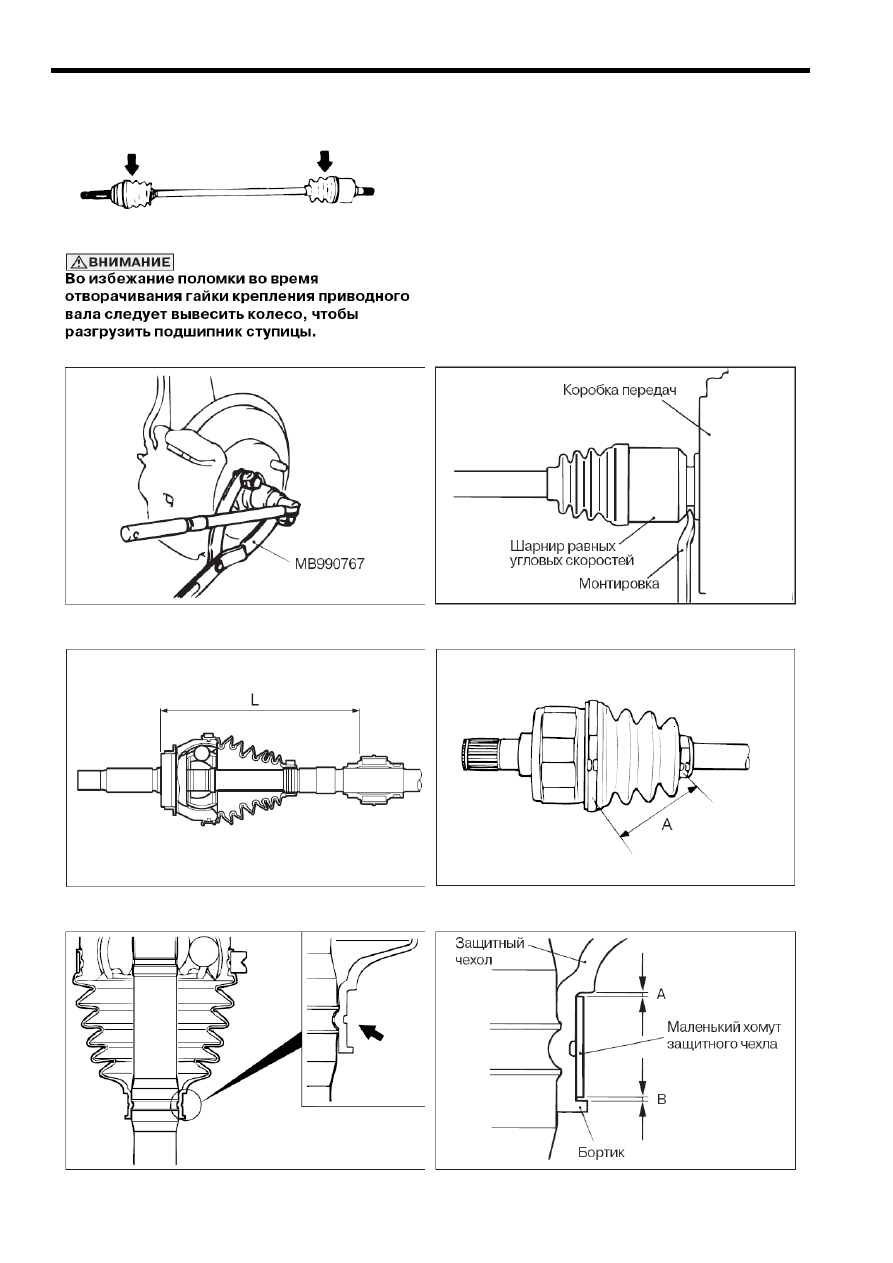

17.3 Технические операции на автомобиле (WM Раздел 26 «Передний мост»).

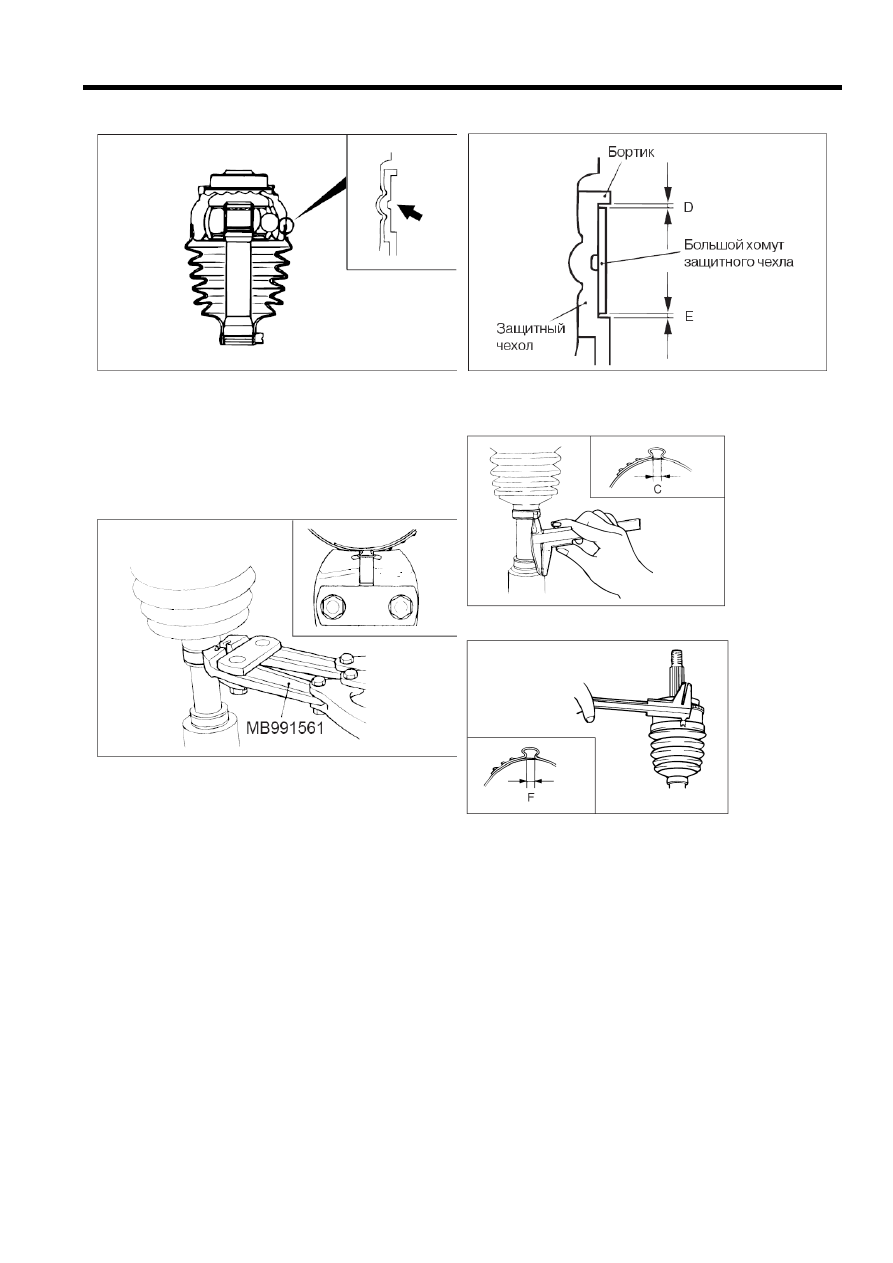

Проверьте, не повреждены ли защитные

чехлы ШРУСов



Рис. 15-9











Р



Рис. 17-9

ис. 17-10







Рис. 17-11



Рис. 17-12





Рис. 17-13





Рис. 17-14





181



ПРИВОД ПЕРЕДНИХ КОЛЕС









Рис. 17-15



Рис. 17-16
















Рис. 17-17


 Рис. 17-18























182

ГЛАВА 18

ПЕРЕДНИЙ МОСТ

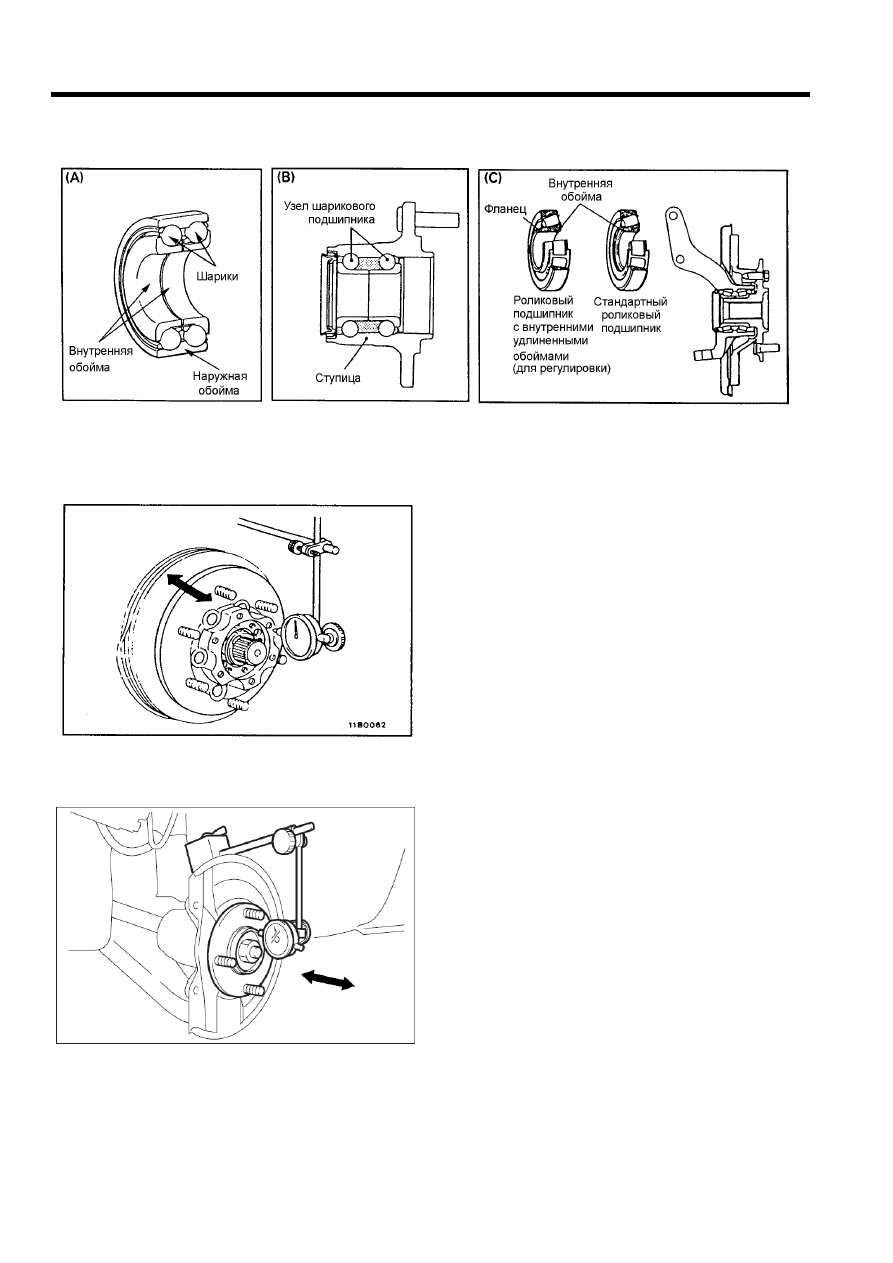

18.1 Устройство подшипников





Рис. 18-1

18.2 Проверка осевого зазора в подшипниках(е) ступицы переднего колеса  (WM
Раздел 26 «Передний мост»).



Рис. 18-2








0,05 мм Pajero Sport
0 мм Pajero III



Рис. 18-3






0,05 мм Lancer(JT),Carisma
