ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

4.7 Круглые щупы



(1) Круглые щупы используются для измерения зазоров между электродами свечей за-
жигания



Рис. 4-32 Набор круглых щупов






Рис. 4-33 Проверка зазора между элек-
тродами свечи зажигания

4.8 Поверочная (прецизионная) линейка






Поверочная линейка используется
для измерения неплоскостности
(деформации или искривленности)
плоских поверхностей. Поверочная
линейка со скошенной гранью (A)
используется в автосервисе.

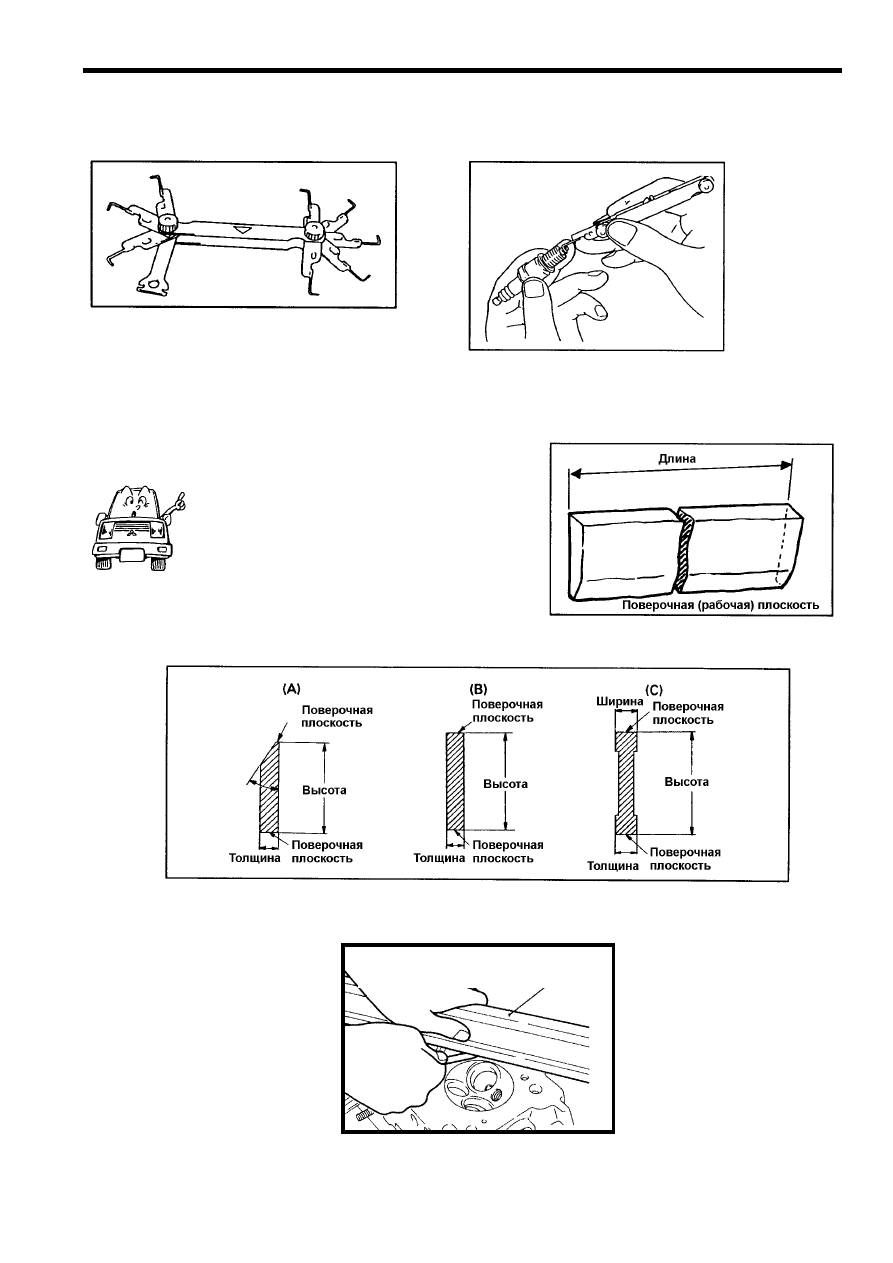

Рис. 4-34 Поверочная (прецизионная)
линейка



Рис. 4-35 Сечения различных поверочных (прецизионных) линеек



Процедура измерения

Поверочная (пре изионная линейка)

ц





Рис. 4-36 Проверка неплоскостности блока цилиндров





63

ГЛАВА 5

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

5.1. Болты, винты, шпильки и гайки





(1) Типы болтов и шпилек

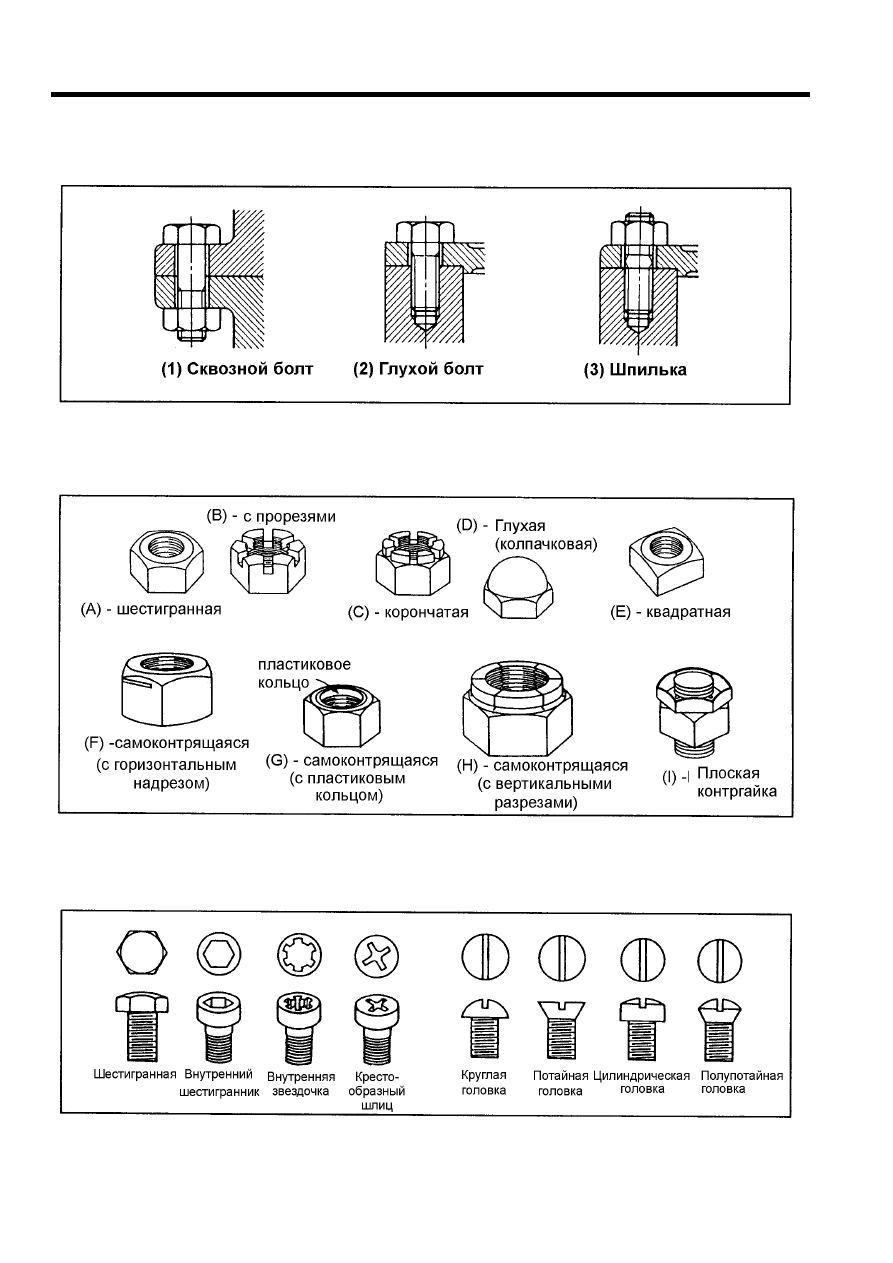

Рис. 5-1 Типы болтов и шпилек



(2) Типы гаек



Рис. 5-2 Типы гаек



(3) Различные типы головок винтов



Рис. 5-3 Различные типы головок винтов



64

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

5.2 Резьбы (стандарты болтов и гаек)

Рис. 5-4 Резьба

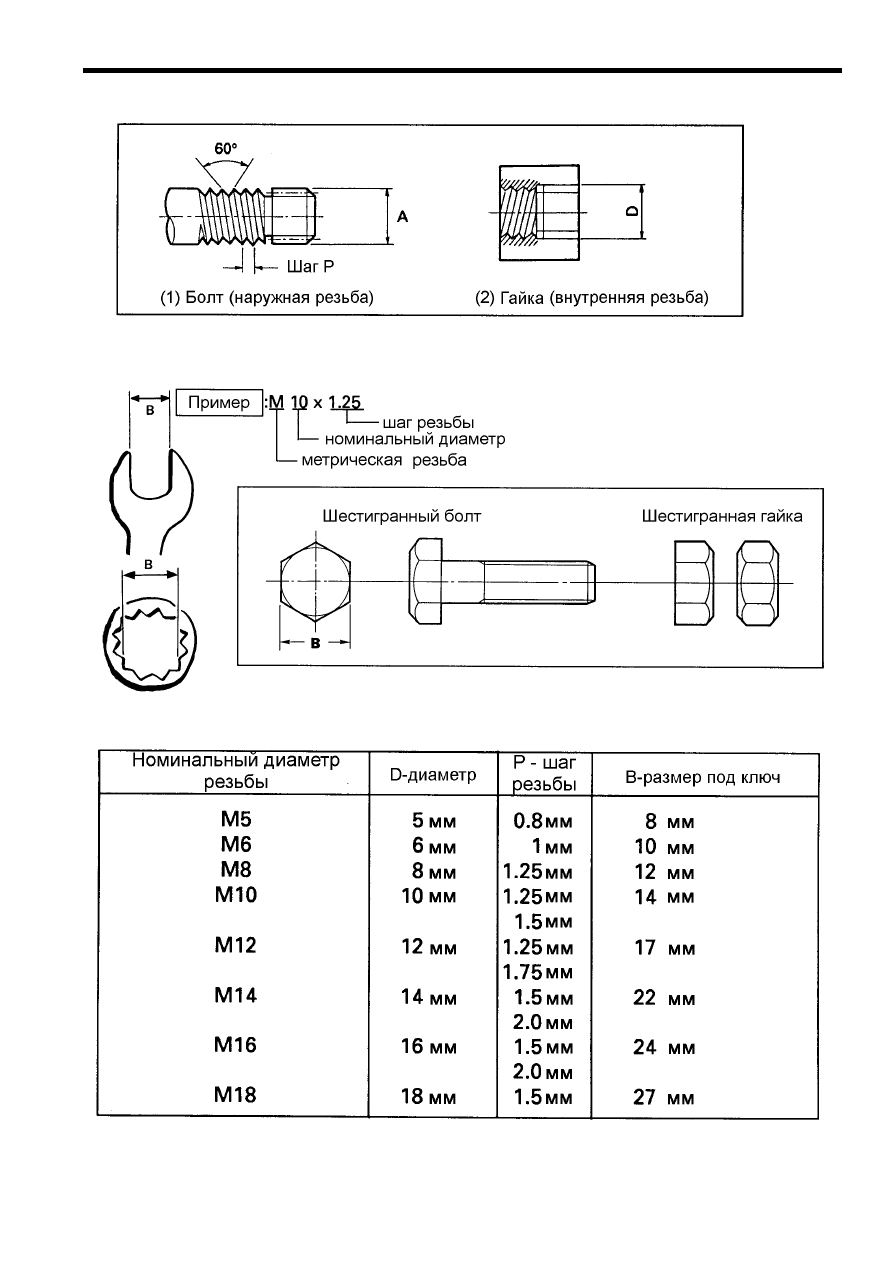

Определение размеров болтов и гаек



Рис. 5-5 Пример болта и гайки
Примеры стандартных болтов и гаек



Примечание: Также используются специальные болты и гайки, отличающиеся от стан-
дартных, размеры которых указаны выше.





65

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ





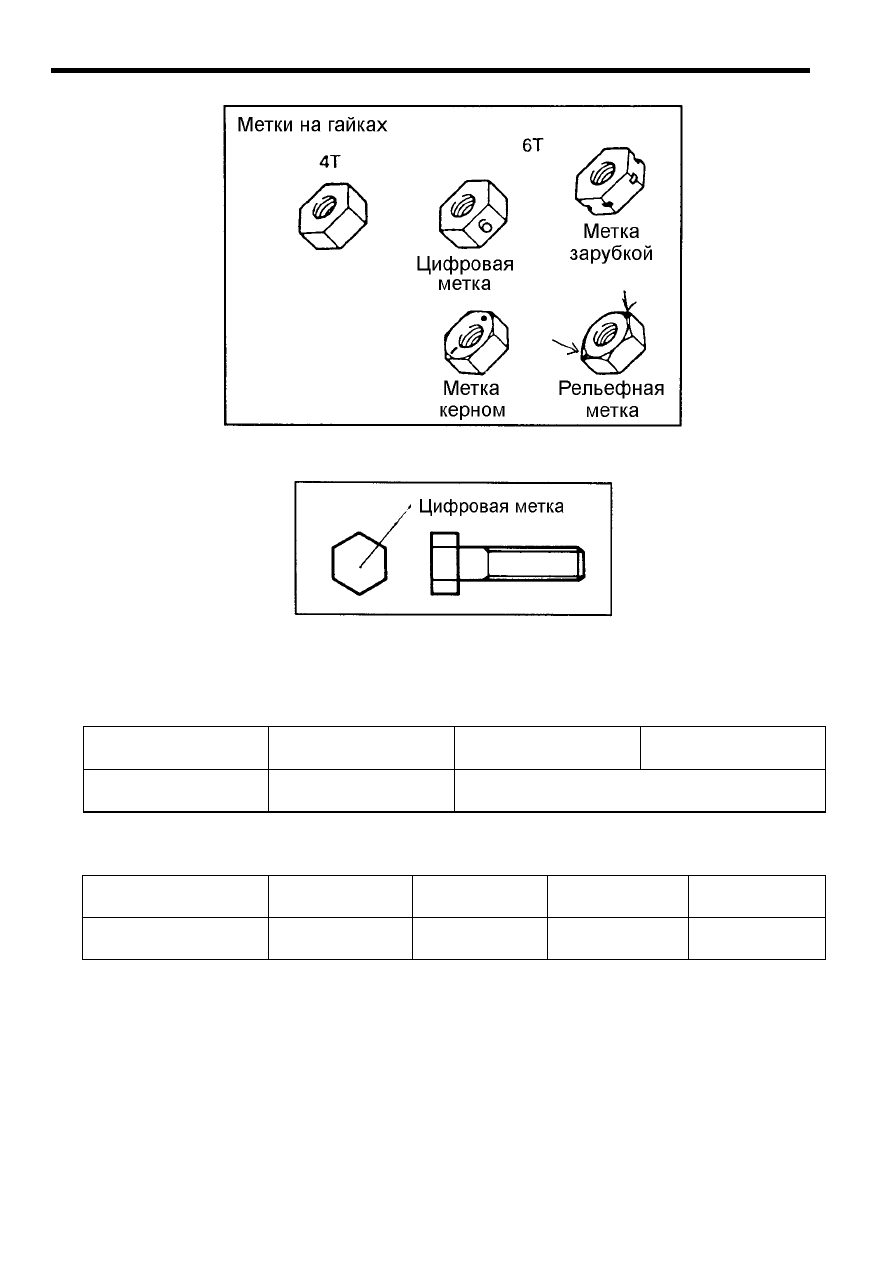

Рис. 5-6 Метки на гайках






ис. 5-7 Цифровая метка на болте

Р



Используемые варианты меток для болтов и гаек



Болт

4Т

7Т

8Т



Гайка



4Т

6Т




Прочность на разрыв болтов и гаек


Прочность на раз-

рыв

7Т

8Т

4Т

6Т

кГ/мм

2

Не менее 40

Не менее 60

Не менее 70

Не менее 80







ММС использует болты и гайки с прочностью не менее 4 Т.
Болты с прочностью 4Т, как правило не маркируются (некоторые специальные  бол-

ты  имеют маркировку 4Т).

чностью 7Т и 8Т маркируются соответствующими метками на головках.

но








Болты с про
Гайки с прочностью 4Т, как правило не маркируются, а 6Т маркируются как показа

на рисунке.
