ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.3. Впускной коллектор и насос охлаждающей жидкости

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ



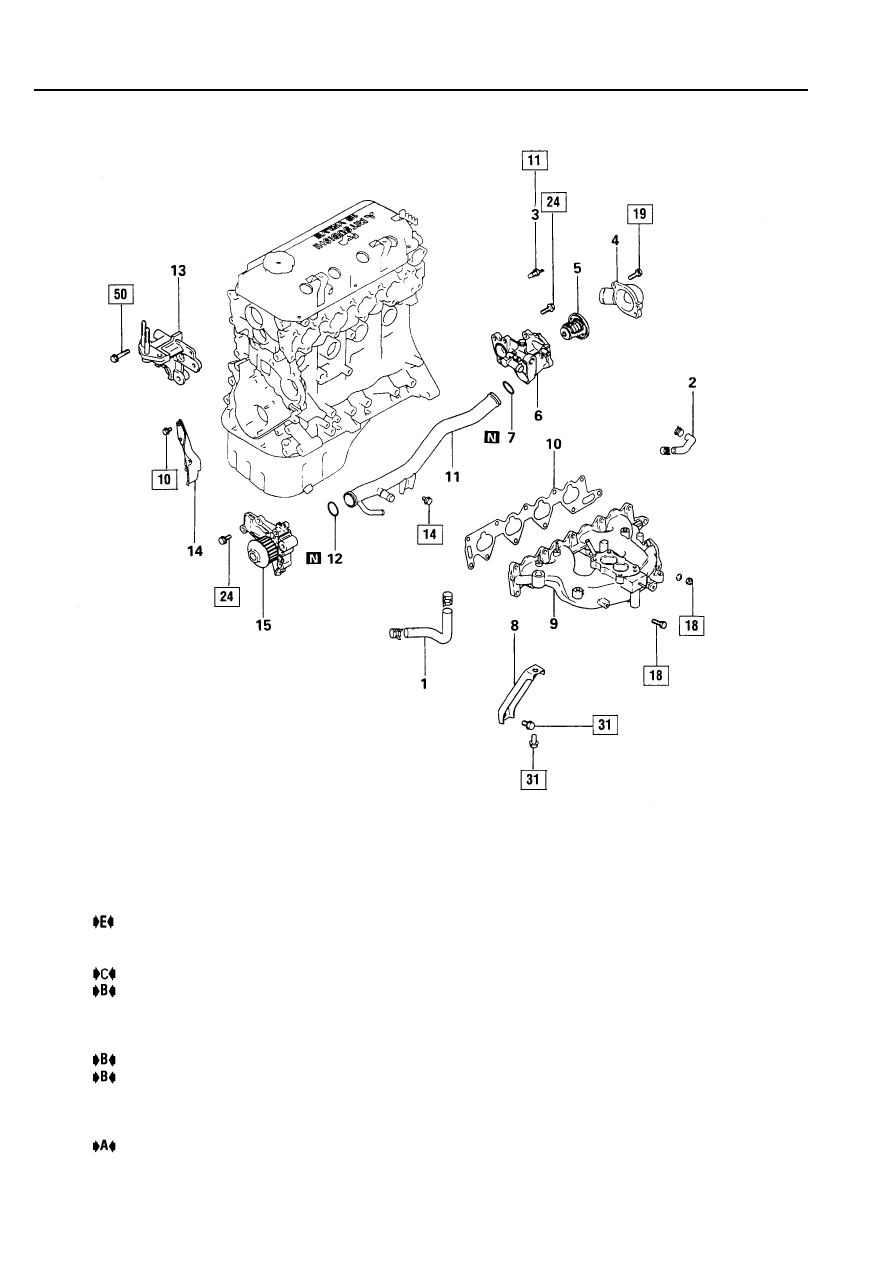

Рис. 11.16

Последовательность СНЯТИЯ деталей



























1. Шланг системы охлаждения двигателя «А»
2. Шланг системы охлаждения двигателя «В»
3. Датчик температуры охлаждающей жидкости
4. Отводной патрубок охлаждающей жидкости
5. Термостат
6. Корпус термостата
7. Уплотнительное кольцо
8. Кронштейн впускного коллектора
9. Впускной коллектор

10. Прокладка
11. Труба системы охлаждения двигателя
12. Уплотнительное кольцо
13. Кронштейн крепления дополнительных узлов

двигателя

14. Левый опорный кронштейн двигателя
15. Насос охлаждающей жидкости



 64





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

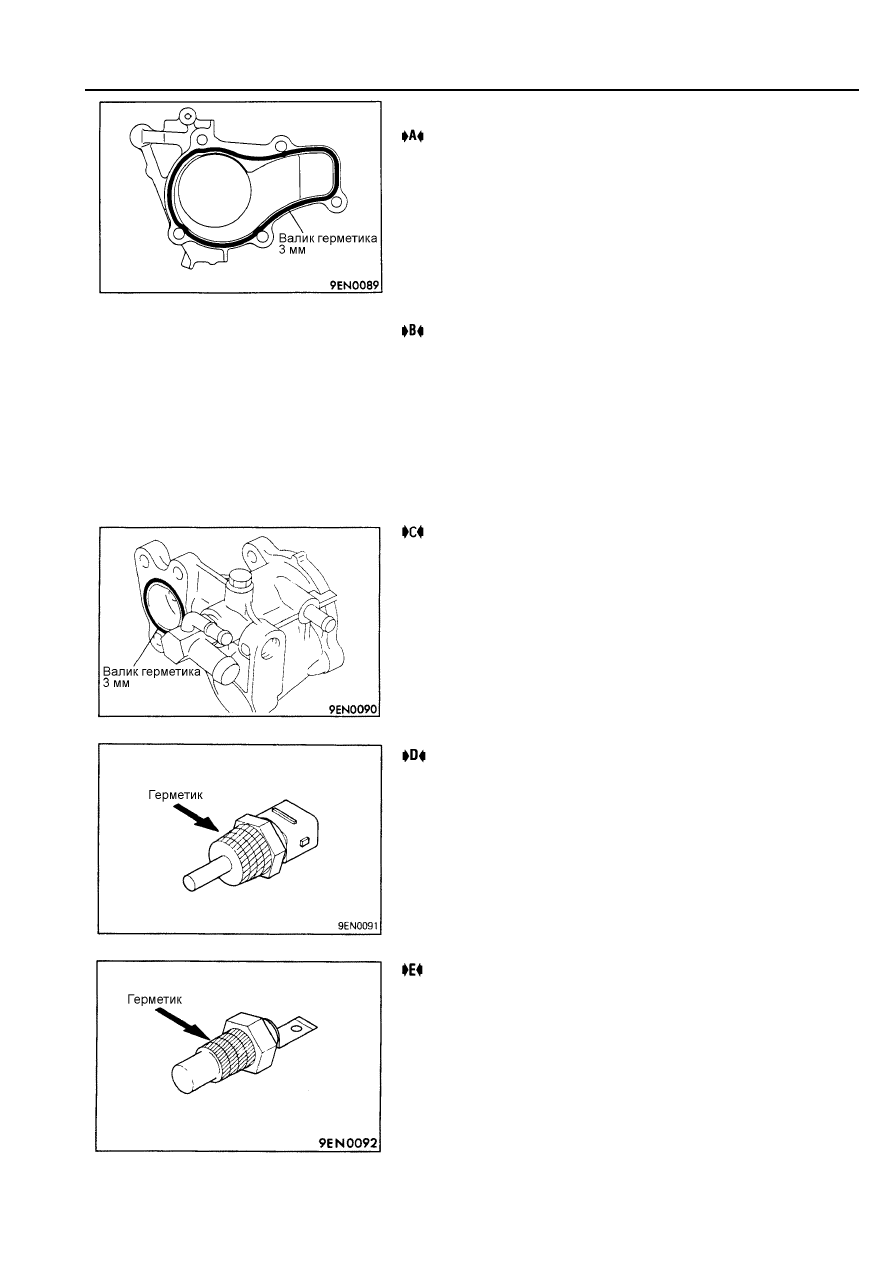

 НАНЕСИТЕ ВАЛИК ГЕРМЕТИКА

Герметик Mitsubishi Genuine Part № MD 970389 или эк-
вивалент

Рис. 11.17



 УСТАНОВКА ТРУБОПРОВОДОВ СИСТЕМЫ ОХЛА-

ЖДЕНИЯ ДВИГАТЕЛЯ / УПЛОТНИТЕЛЬНОГО КОЛЦА

(1)  Для облегчения установки уплотнительного кольца его

следует смочить водой.
Внимание:
•    попадание масла на уплотнительное кольцо не

допустимо;

•  закрепление трубы системы охлаждения двигателя

следует проводить только после установки термо-
стата.

 НАНЕСИТЕ ГЕРМЕТИК НА КОРПУС ТЕРМОСТАТА

Герметик: Mitsubishi Genuine Part № MD 970389 или эк-
вивалент



 НАНЕСИТЕ ГЕРМЕТИК НА РЕЗЬБОВУЮ ЧАСТЬ

ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКО-
СТИ.

Герметик: 3М Nut Locking Part № 4171 или эквивалент

Рис. 11.18

Рис. 11.19

Рис. 11.20

 НАНЕСИТЕ ГЕРМЕТИК НА РЕЗЬБОВУЮ ЧАСТЬ УЗ

ЛА ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ

-

Герметик: 3M ATD Part № 8660 или эквивалент.

 65





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



11.4. Коромысла клапанов и распределительный вал

ОПЕРАЦИИ ПО СНЯТИЮ И УСТАНОВКЕ ДЕТАЛЕЙ

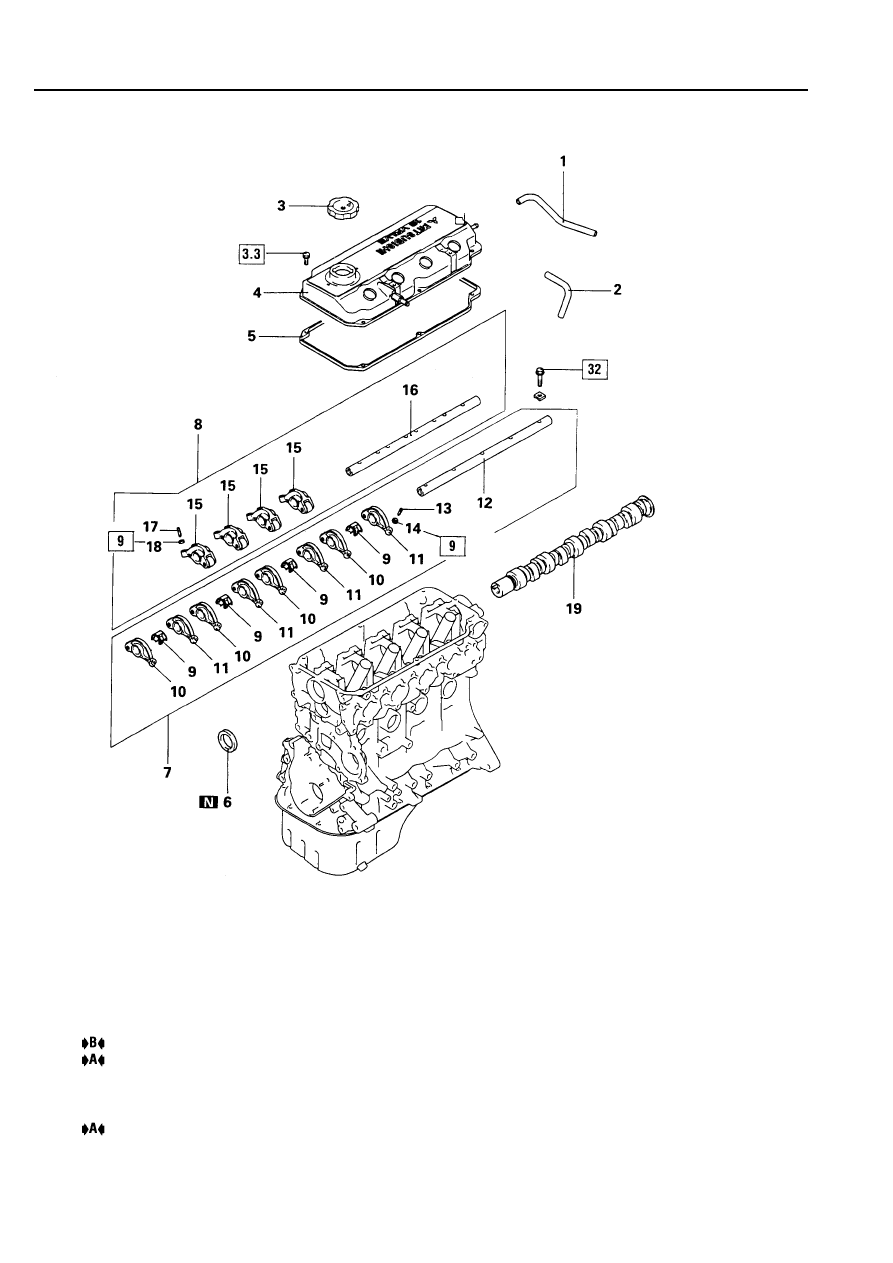

Рис. 11.21

Последовательность снятия деталей




















  1. Вентиляционный шланг
  2. Шланг принудительной вентиляции

картера

  3. Крышка маслозаливной горловины
  4. Клапанная крышка
  5. Прокладка клапанной крышки
  6. Сальник
  7. Узел коромысел клапанов и ось

коромысел

  8. Узел коромысел клапанов и ось

коромысел

  9. Пружины оси коромысел
10. Коромысла клапанов «А»

 11.

Коромысла клапанов «В»

12. Ось коромысел впускных клапанов
13. Регулировочный винт
14. Контргайка
15. Коромысла клапанов «С»
16. Ось коромысел выпускных клапанов
17. Регулировочный винт
18. Контргайка
19. Распределительный вал


 66





ДВИГАТЕЛЬ (РАЗБОРКА, ПРОВЕРКА, СБОРКА)



ПРОВЕРКА

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

(1)  Измерьте высоту кулачков.

Предельный износ кулачка - 0,5 мм





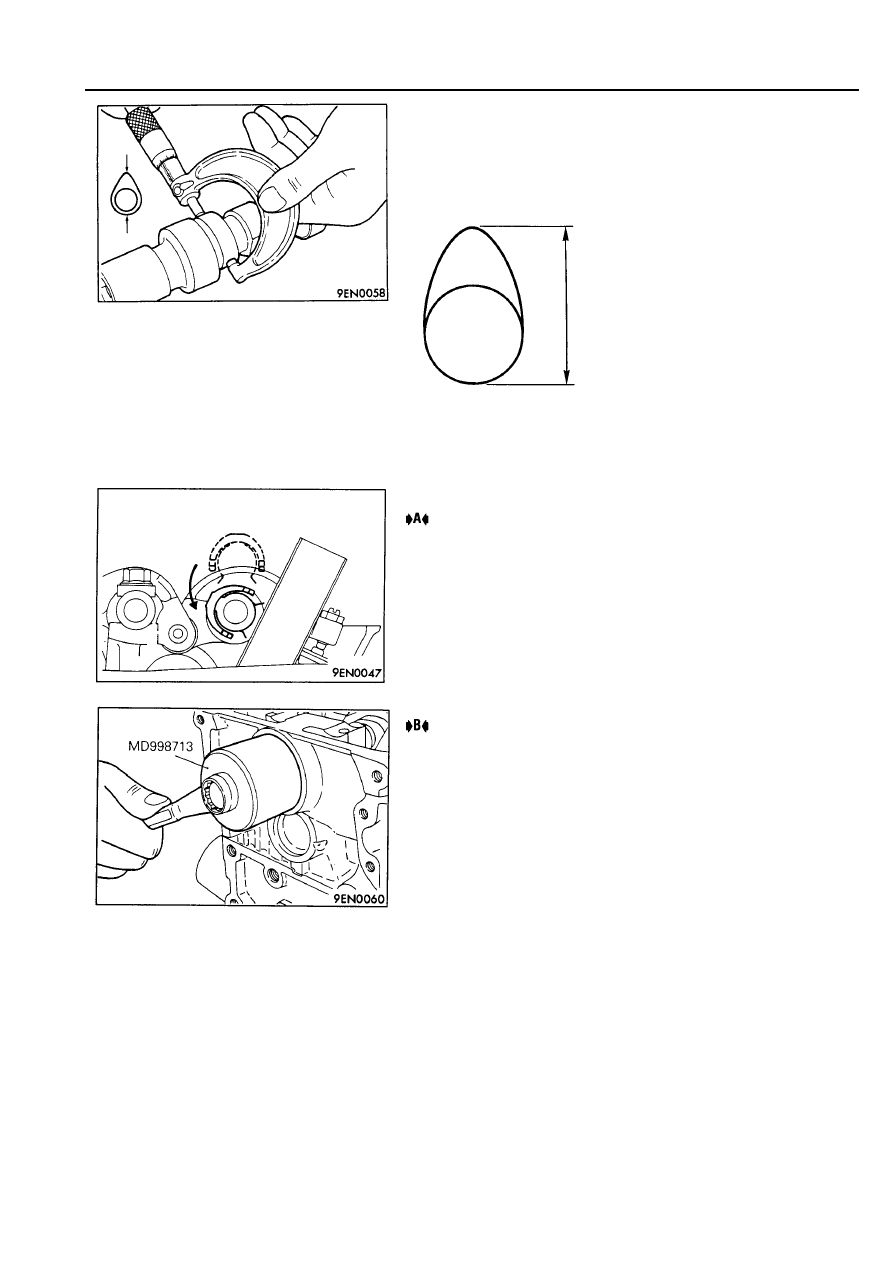

Рис. 11.22









Высота кулачка:
Впускного клапана: 37,78 мм
Выпускного клапана: 38,09 мм


ОПЕРАЦИИ ПО СБОРКЕ ДЕТАЛЕЙ

 УСТАНОВИТЕ ПРУЖИНЫ ОСЕЙ КОРОМЫСЕЛ

(1)  Временно затяните болты крепления осей коромысел впу-

скных клапанов так, чтобы коромысла не касались торцов
впускных клапанов.

(2)  Зафиксируйте пружины осей коромысел так, чтобы они

находились под прямым углом к направляющей свечи
зажигания.

(3)  Окончательно затяните болты крепления осей коромысел.


Рис. 11.23

Рис. 11.24

 УСТАНОВИТЕ САЛЬНИК РАПСРЕДВАЛА
