СОДЕРЖАНИЕ
[1] ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ



1.1. Напряжение и ток ........................................................................................................................1
1.2. Электрическое сопротивление ................................................................................................1
1.3. Проводники и изоляторы ..........................................................................................................2
1.4. Закон Ома .....................................................................................................................................2
1.5. Электрическая мощность ..........................................................................................................2
1.6. Последовательное и параллельное соединение резисторов ............................................2
1.7. Явления, возникающие при протекании электрического тока ...........................................3
1.8. Катушки .........................................................................................................................................4
1.9. Конденсаторы ..............................................................................................................................4
1.10. Полупроводники........................................................................................................................5

1.10.1. Термисторы ........................................................................................................................................ 5
1.10.2. Диоды.................................................................................................................................................. 5
1.10.3. Диод Зенера (стабилитрон) .............................................................................................................. 6
1.10.4. Другие типы диодов........................................................................................................................... 6
1.10.5. Транзисторы ....................................................................................................................................... 7
1.10.6. Тиристоры......................................................................................................................................... 11
1.10.7. Интегральные схемы (ИС) .............................................................................................................. 12
1.10.8. Логические схемы ............................................................................................................................ 13

1.11. Микро-ЭВМ................................................................................................................................15

1.11.1. Микро-ЭВМ в системах управления............................................................................................... 15

1.12. Мультиметр ..............................................................................................................................16

1.12.1. Измерение сопротивления.............................................................................................................. 16
1.12.2. Измерение напряжения постоянного тока..................................................................................... 17
1.12.3. Измерение падения напряжения.................................................................................................... 18
1.12.4. Измерение силы постоянного тока................................................................................................. 19



[2] ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

2.1. Генератор переменного тока...................................................................................................20

2.1.1. Общие положения.............................................................................................................................. 20
2.1.2. Принцип работы генератора переменного тока.............................................................................. 21
2.1.3. Выпрямление переменного тока ...................................................................................................... 21
2.1.4. Работа генератора............................................................................................................................. 22
2.1.5. Регулятор напряжения ...................................................................................................................... 23
2.1.6. Устройство генератора...................................................................................................................... 24
2.1.7. Разборка и сборка генератора бензинового двигателя (с внутренней крыльчаткой вентилятора)

....................................................................................................................................................................... 25

2.1.8. Основные операции при разборке ................................................................................................... 27
2.1.9. Проверка............................................................................................................................................. 28
2.1.10. Основные операции при сборке ..................................................................................................... 30
2.1.11. Методы проверки и регулировки .................................................................................................... 31

2.2. Стартер........................................................................................................................................35

2.2.1. Общее описание ................................................................................................................................ 35
2.2.2. Принцип действия.............................................................................................................................. 35
2.2.3. Конструкции стартеров...................................................................................................................... 36
2.2.4. Проверка............................................................................................................................................. 39
2.2.5. Разборка и сборка – стартер с цилиндрическим редуктором........................................................ 41
2.2.6. Основные операции при разборке ................................................................................................... 42
2.2.7. Очистка деталей электродвигателя стартера................................................................................. 43
2.2.8. Проверка............................................................................................................................................. 43
2.2.9. Основные операции при сборке …………………………………………………………………………..45

2.3.  Система  зажигания  <автомобили  с  бензиновыми  двигателями,  газовыми
двигателями> ....................................................................................................................................46

2.3.1. Общие сведения ................................................................................................................................ 46
2.3.2. Катушка зажигания ............................................................................................................................ 47
2.3.3. Распределитель................................................................................................................................. 51
2.3.4. Свечи зажигания ................................................................................................................................ 53

2.3.5. Высоковольтные провода…………………………………………………………………………………..55

 I





2.4. Система облегчения пуска <автомобили с дизельными двигателями> ........................ 56

2.4.1. Общие положения ..............................................................................................................................56
2.4.2. Система управления с саморегулирующимися свечами накаливания ........................................ 57
2.4.3. Сверхбыстродействующая система управления свечами накаливания.......................................58
2.4.4. Автоматическая система управления свечами накаливания.........................................................59
2.4.5. Снятие и установка.............................................................................................................................60
2.4.6. Проверка .............................................................................................................................................60

[3] ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3.1. Аккумуляторная батарея ......................................................................................................................62
3.1.1. Общее описание.................................................................................................................................62
3.1.2. Характеристики...................................................................................................................................63
3.1.3. Подзарядка..........................................................................................................................................63
3.1.4. Номинальные значения .....................................................................................................................64
3.1.5. Процедуры сервисного обслуживания .............................................................................................64

3.2. Фары............................................................................................................................................ 65

3.2.1. Общее описание.................................................................................................................................65
3.2.2. Типы фар.............................................................................................................................................66
3.2.3. Регулировка направления света фар (светораспределение) ........................................................66

3.3. Стеклоочиститель и стеклоомыватель ................................................................................ 68

3.3.1. Общее описание.................................................................................................................................68
3.3.2. Стеклоочистители ..............................................................................................................................69
3.3.3. Стеклоомыватель ...............................................................................................................................70
3.3.4. Снятие, проверка и установка стеклоочистителя и стеклоомывателя..........................................71

3.4. Звуковой сигнал ........................................................................................................................ 72

3.4.1. Общее описание.................................................................................................................................72
3.4.2. Принцип работы диафрагменного звукового сигнала постоянного тока.......................................72
3.4.3. Пример применения звукового сигнала ...........................................................................................72
3.4.4. Снятие, проверка, установка и регулировка звукового сигнала.....................................................73

3.5. Приборы ..................................................................................................................................... 74

3.5.1. Спидометр...........................................................................................................................................74
3.5.2. Указатель давления масла................................................................................................................75
3.5.3. Указатель количества топлива..........................................................................................................75
3.5.4. Указатель температуры охлаждающей жидкости двигателя .........................................................76

3.6. Электропроводка ...................................................................................................................... 77

3.6.1. Общее описание.................................................................................................................................77
3.6.2. Автомобильные низковольтные провода.........................................................................................77
3.6.3. Электрические разъёмы ....................................................................................................................78
3.6.4. Предохранители и плавкие вставки..................................................................................................80
3.6.5. Условные обозначения ......................................................................................................................81

3.7. Системы с электронным управлением (на примере автомобиля Галант 1993г) .......... 83

3.7.1. Автоматическая трансмиссия............................................................................................................83
3.7.2. Электронная система управления распределенным впрыском топлива......................................85
3.7.3. Антиблокировочная тормозная система ..........................................................................................86
3.7.4. Антиблокировочная тормозная система (4WD)...............................................................................91
3.7.5. Адаптивная система управления тяговым усилием на ведущих колесах (Fuzzy TCL)................94
3.7.6. Автоматическая система круиз-контроль.........................................................................................95
3.7.7. Активная электронноуправляемая подвеска (Активная ECS)........................................................98
3.7.8. Электронное управление усилителем рулевого управления (EPS)............................................100
3.7.9. Активное управления поворотом четырёх колёс (4WS) ...............................................................101
3.7.10. Дополнительная система удержания водителя и пассажира при аварии (SRS) .....................103
3.7.11. Полностью автоматическая система кондиционирования воздуха...........................................105
3.7.12. Электронная таймерная и сигнальная система управления (ETACS) ......................................106
3.7.13. Мультиплексная электропроводка (SWS) ...................................................................................107


[4] ДИАГНОСТИРОВАНИЕ  НЕИСПРАВНОСТЕЙ

4.1.

Основные

процедуры

диагностирования

неисправностей

электрического

оборудования ................................................................................................................................. 108
4.2. Тестер MUT-II ............................................................................................................................ 109

4.2.1. Внешний вид тестера MUT-II ...........................................................................................................109
4.2.2. Клавиатура ........................................................................................................................................110
4.2.3. Работа с тестером ............................................................................................................................111
4.2.4. Диагностические разъёмы ...............................................................................................................112





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ
[1] ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ



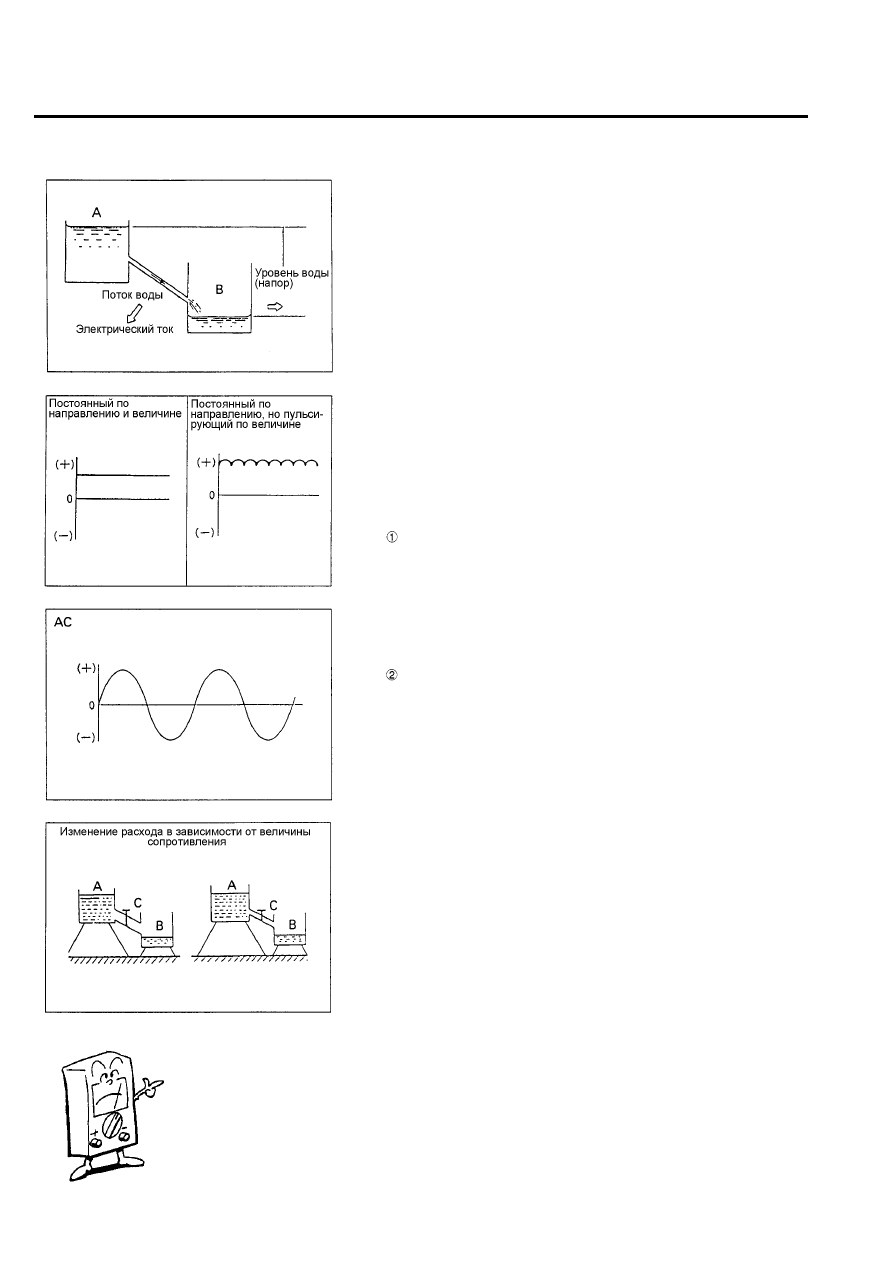

Рис.1-1Т



Рис.1-2Т



Рис.1-3Т



Рис.1-4Т



1-1 Напряжение и ток

(1)  Особенности

электрических

цепей

легче

понять,

сравнивая  их  с  потоком воды.  Если два  бака с  водой,  как
показано

на

рисунке,

соединены

между

собой

трубопроводом, то вода из бака А, расположенного выше,
будет  перетекать  в  бак B. Потенциальная  энергия    воды
определяется её уровнем, и это различие в уровнях воды
в  верхнем  и  нижнем  баках  (напор)  вызывает  её
перетекание.

(2)  То  же  самое  может  быть  сказано  и  об  электрических

цепях. Электрический ток течёт между двумя точками цепи
под

воздействием

электрических

потенциалов,

существующих между этими точками. То, что в примере с
водой  называется  её  уровнем,  в  электрических  цепях
соответствует  напряжению,  а  расход  воды  эквивалентен
электрическому  току.  Единицей  измерения  величины  тока
является ампер (А), а разность электрических потенциалов
характеризуется напряжением, измеряемым в вольтах (В).

(3)  Существует два вида электрического тока: постоянный ток

(DC), и переменный ток (AC).

 Постоянный ток не изменяет своё направление. Однако

его  величина  может  быть  как  постоянной,  так  и
пульсирующей  (изменяющейся  во  времени).  В  общем
случае постоянным считается ток, не изменяющийся по
направлению

протекания

и

по

величине.

Его

обозначают "DC".

Примером

может

служить

электрический  ток  создаваемый  сухим  элементом
питания.

 Кроме  постоянного  тока  существует  переменный  ток,

изменяющий свое направление и величину. Обычно он
используется

в

бытовой

электрической

сети.

Переменный  ток  изменяет  свою  величину,  а  также
направление протекания, через регулярные промежутки
времени. Его обозначают "AC”.

1-2 Электрическое сопротивление

Если два бака наполненных  водой и установленных на разной
высоте

соединить

между

собой

трубопроводами,

различающимися  длиной  и  проходным  сечением,  то
количество  воды  протекающей  по  трубопроводам  в  единицу
времени будет различно. Это происходит вследствие того, что
эти

трубопроводы

различаются

гидравлическим

сопротивлением,  т.е.  сопротивлением  движению  потока  воды.
То  же  самое  происходит  и  в  электрических  цепях.  Если  два
объекта

с

различными

электрическими

потенциалами

соединены межу собой проводником, то между ними протекает
ток.  При  неизменной  разности  потенциалов  величина  тока
изменяется  в  зависимости  от  величины  сопротивления
проводника.

Электрическое

сопротивление

проводника

определяется

свойствами

его

материала,

прямо

пропорционально  его  длине  и  обратно  пропорционально
площади  его  поперечного  сечения.  Единицей  электрического
сопротивления

является

ом,

который

обозначается

сокращением Ом.


 1





ОСНОВЫ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

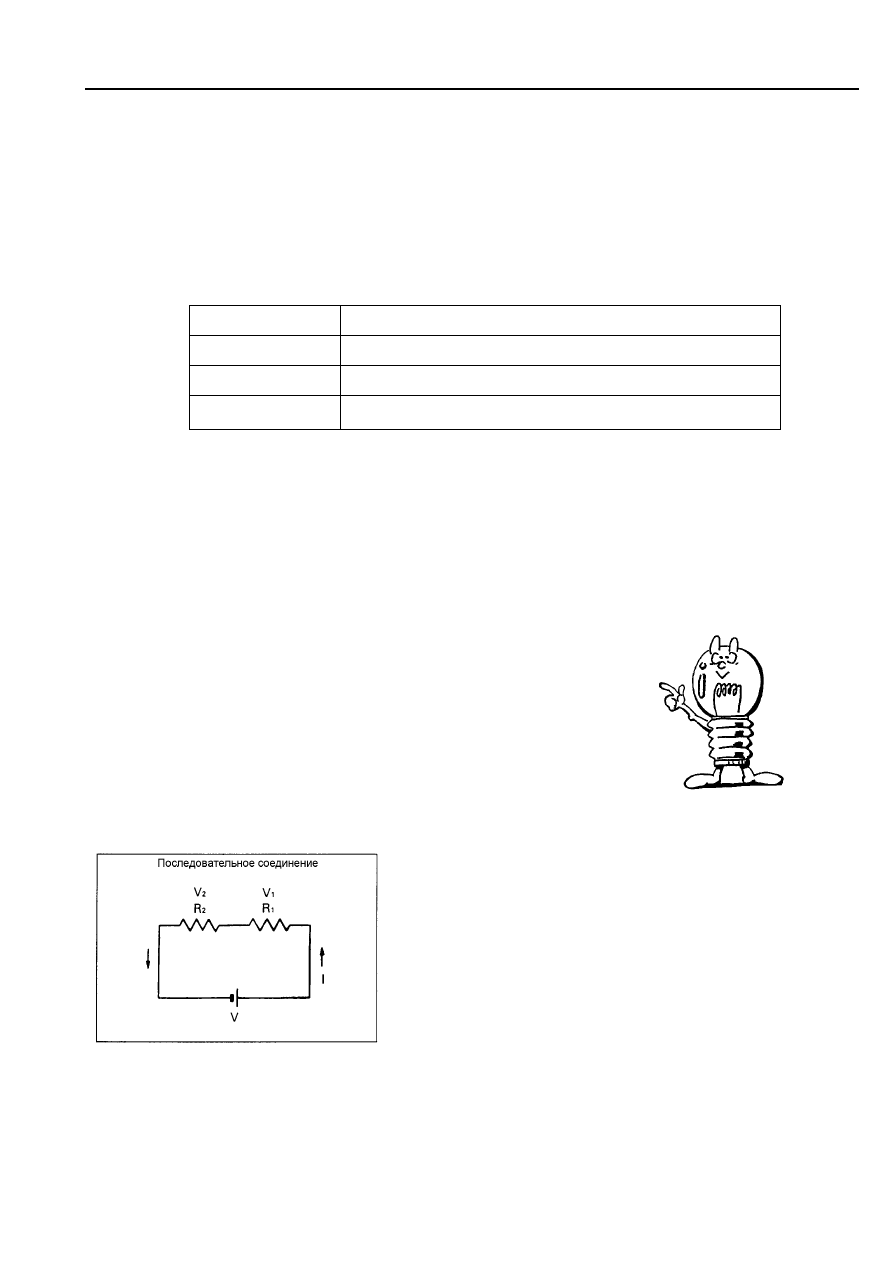

1-3  Проводники и непроводники (изоляторы)

Некоторые  материалы  хорошо  пропускают  электрический  ток,  а  другие  его  не  пропускают.  Материалы,
обладающие  минимальным  сопротивлением    и  свободно  пропускающие  электрический  ток,  называются
проводниками.  Материалы,  обладающие  большим  сопротивлением  и  не  пропускающие  ток,  называются
изоляторами.  Существуют  также  полупроводники,  занимающие  промежуточное  положение  между
проводниками и изоляторами.
Полупроводники  обладают  свойствами  проводника  или  изолятора  в  зависимости  от  внешних  условий,
таких  как  направление  протекания  электрического  тока,  воздействие  магнитного  поля,  света,  тепловое
состояние и т.д.





Пример





Проводники

Серебро, медь, алюминий, железо, углерод





Изоляторы

Стекло, керамика, бакелит





Полупроводники

Германий, кремний



1-4 Закон Ома

Напряжение,  ток  и  электрическое  сопротивление  связаны  между  собой  определенными  соотношениями.
Ток, протекающий между двумя соединенными проводником точками с различными потенциалами, прямо
пропорционален  напряжению  (разности  потенциалов  между  указанными  точками)  и  обратно
пропорционален  электрическому  сопротивлению  проводника. Эта  зависимость  известна  как  закон  Ома  и
представлена в виде следующей формулы:

I=V/R


I: Ток (А)
V: Напряжение (В)
R: Сопротивление (Ом)

Ток = Напряжение / Сопротивление
 Напряжение = Ток х Сопротивление

1-5 Электрическая мощность

Величина  работы,  произведенной  электрическим  током  в  единицу  времени,
называется  электрической  мощностью.  Единицей  электрической  мощности
является ватт, обозначаемый сокращением Вт.
Электрическая мощность равна произведению напряжения на ток.
P=VI


P: Мощность (Вт)
V: Напряжение (В)
I: Ток (А)



Подстановка закона Ома в эти формулы позволяет вывести следующие зависимости:
P=V x I = V x V/R = V

2

/R



Рис.1-5Т

1-6 Последовательное и параллельное
соединение резисторов

Различные

элементы

электрических

цепей

(источники

напряжения,  резисторы,  и  т.п.)  могут  быть  соединены
последовательно  или  параллельно.  На  помещенном  слева
рисунке  показан  пример  последовательного  соединения,  при
котором ток  I, проходящий через резистор R

1

, проходит и через

резистор R

2

. В этом случае напряжение питания V равно сумме

падений напряжений на каждом из резисторов, что может быть
представлено в виде следующего уравнения: V = V

1

 + V

2

.

Обозначим полное сопротивление цепи как R. Тогда по закону
Ома мы получим: IR=IR

1

+IR

2

Следовательно,  R=R

1

+R

2

Иными  словами,  полное  сопротивление  электрической  цепи
при  последовательном  соединении  проводников  равно  сумме
величин сопротивлений всех входящих в эту цепь элементов.

 2
