ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ





4. Шатун

(1)  Установите втулку 13 поршневой головки шатуна и поршневой

палец 10 в шатун 15.

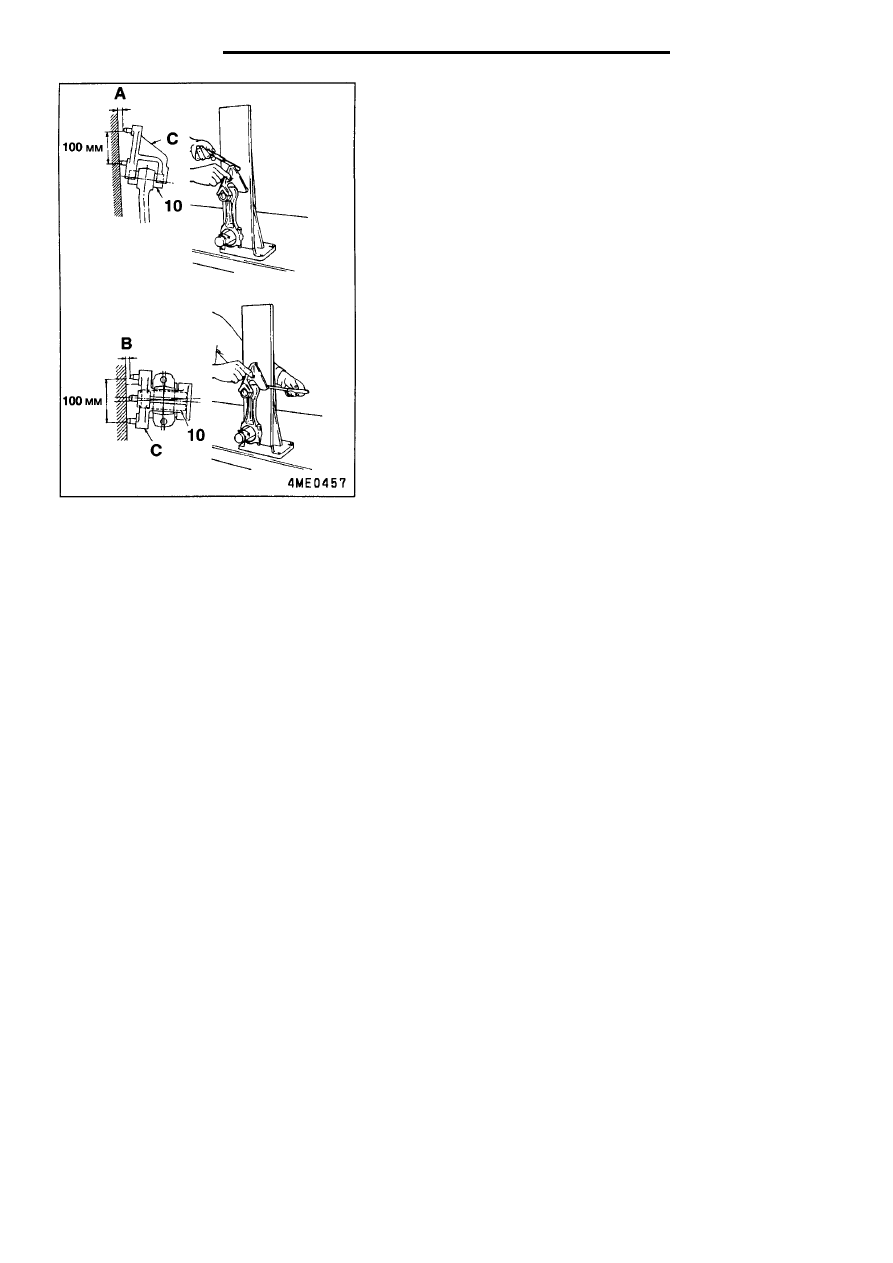

(2)  Измерьте величину изгиба А и скручивания В шатуна 15. Если

измеренные величины превышают предельно допустимые зна-
чения по техническим условиям, то замените шатун.
С:   Специальное приспособление для проверки шатуна (изме-

рительное устройство)

Номинальное значение:

Изгиб шатуна....................................................0,05 мм
Скручивание шатуна ........................................0,1 мм

Внимание
1.  Установите шатун 15 в специальное приспособление

С для проверки шатуна, вместе с установленными
верхним и нижним вкладышами шатунного подшип-
ника.

2.  Затяните гайки крепления крышки шатуна моментом

49

± 5 Н м.

















171

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



6-18. ПЛАСТИНА ПРИВОДА ГИДРОТРАНСФОРМАТОРА
(1) Снятие и установка































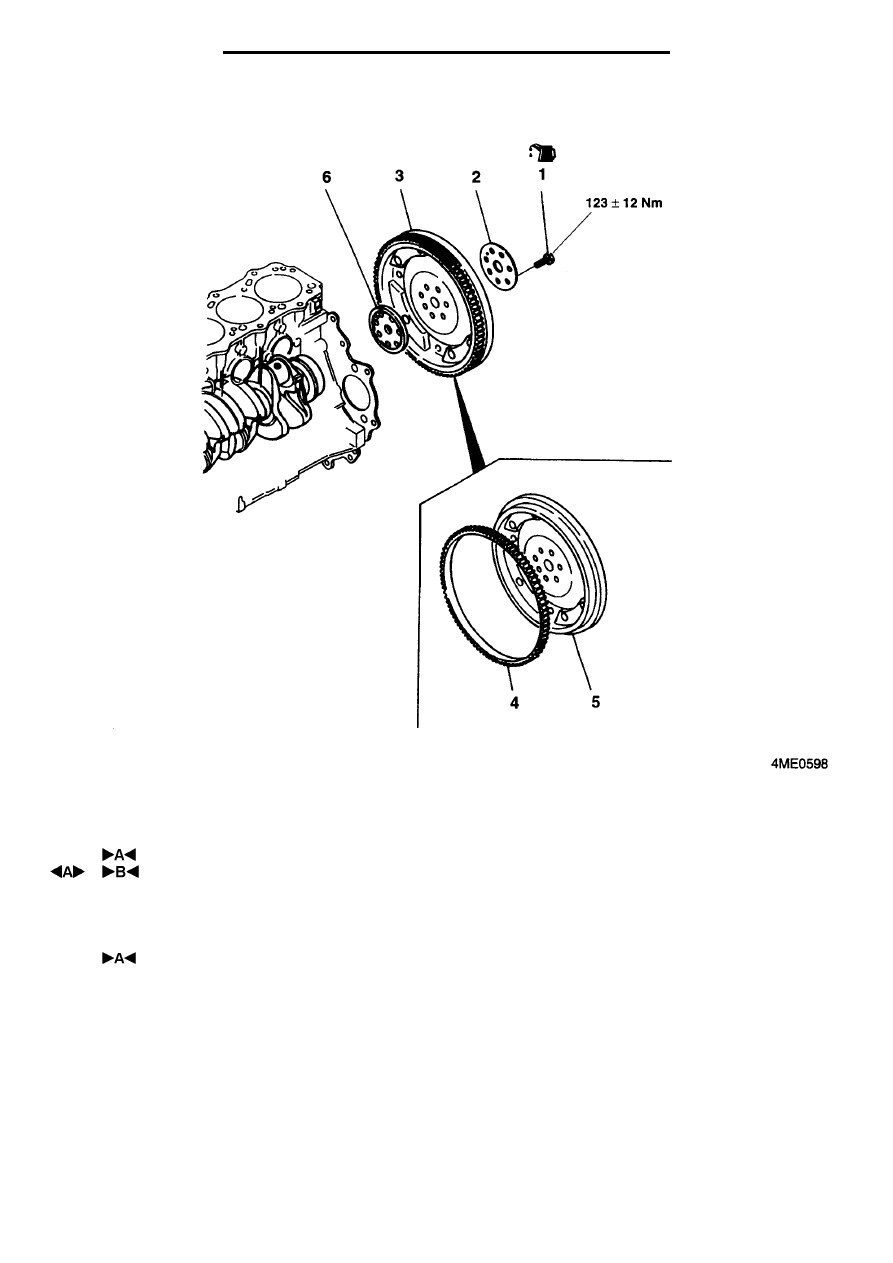

Последовательность снятия
1. Болт
2. Переходная пластина
3. Пластина привода
    гидротрансформатора в сборе
4. Зубчатый венец
5. Пластина привода
    гидротрансформатора
6. Переходная пластина коленчатого

вала










172

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



(2) Основные операции по снятию

 Снятие зубчатого венца

(1)  Равномерно нагрейте зубчатый венец 4 с помощью ацетилено

вой горелки или подобного приспособления.

-

-



Внимание



Будьте осторожны с огнем, не обожгитесь.

(2)  Снимите зубчатый венец 4, равномерно ударяя по его перифе

рии.







173

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



(3) Основные операции по установке



 Установка переходной пластины коленчатого вала /

пластины привода гидротрансформатора

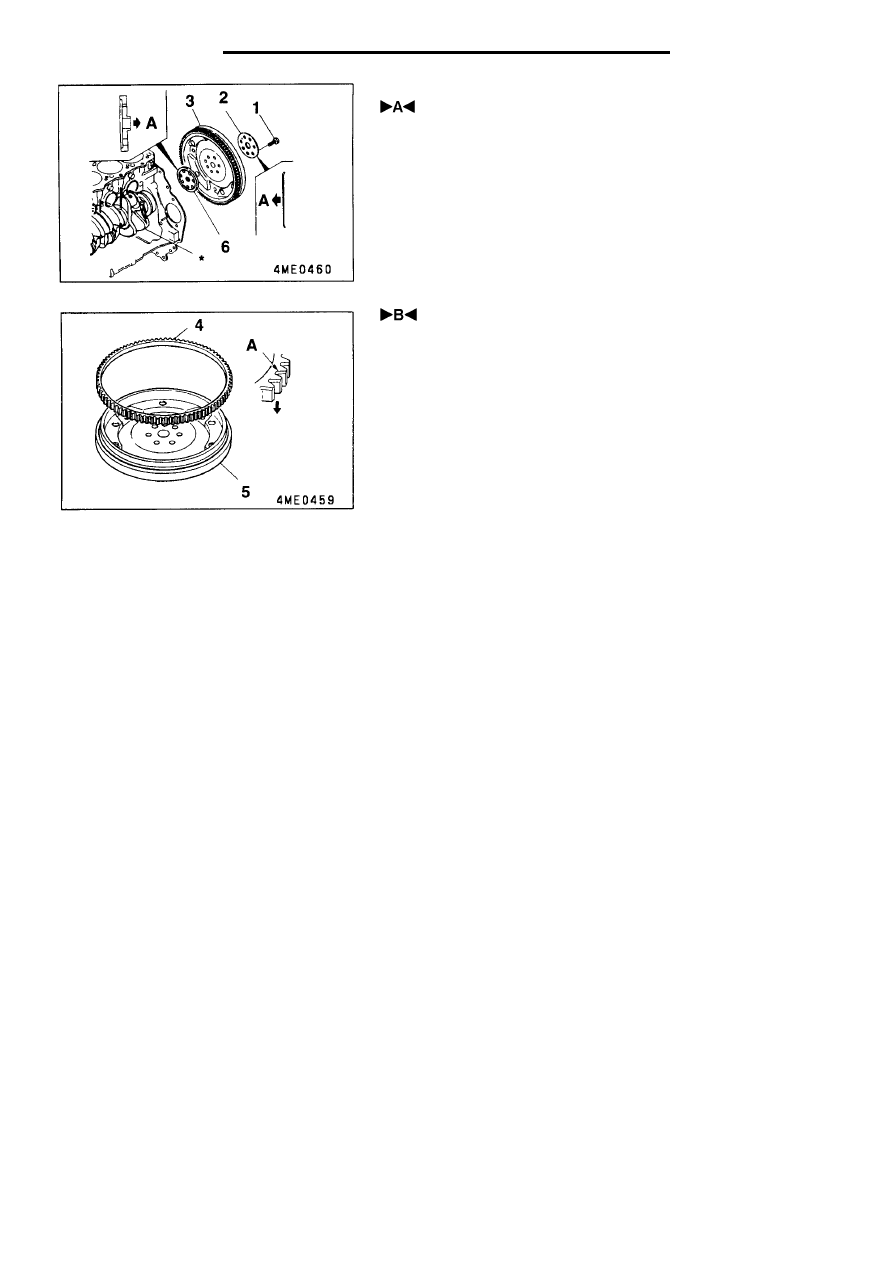

Прикрепите переходную пластину 2 и переходную пластину 6 ко
ленчатого вала к пластине привода гидротрансформатора в сборе
так, чтобы они были расположены в направлении А, как показано
на рисунке.

-

А:  Сторона пластины привода гидротрансформатора



 Установка зубчатого венца



(1)  Равномерно нагрейте зубчатый венец 4 до температуры при

близительно 100

°С с помощью ацетиленовой горелки или по

добного приспособления, в течение 3 минут.

-

-

-

-

-

Зубчатый венец

(1)  Проверьте зубчатый венец 4 на отсутствие повреждений и

сильного износа, и замените в случае необходимости.







Внимание



Будьте осторожны с огнем, не обожгитесь.

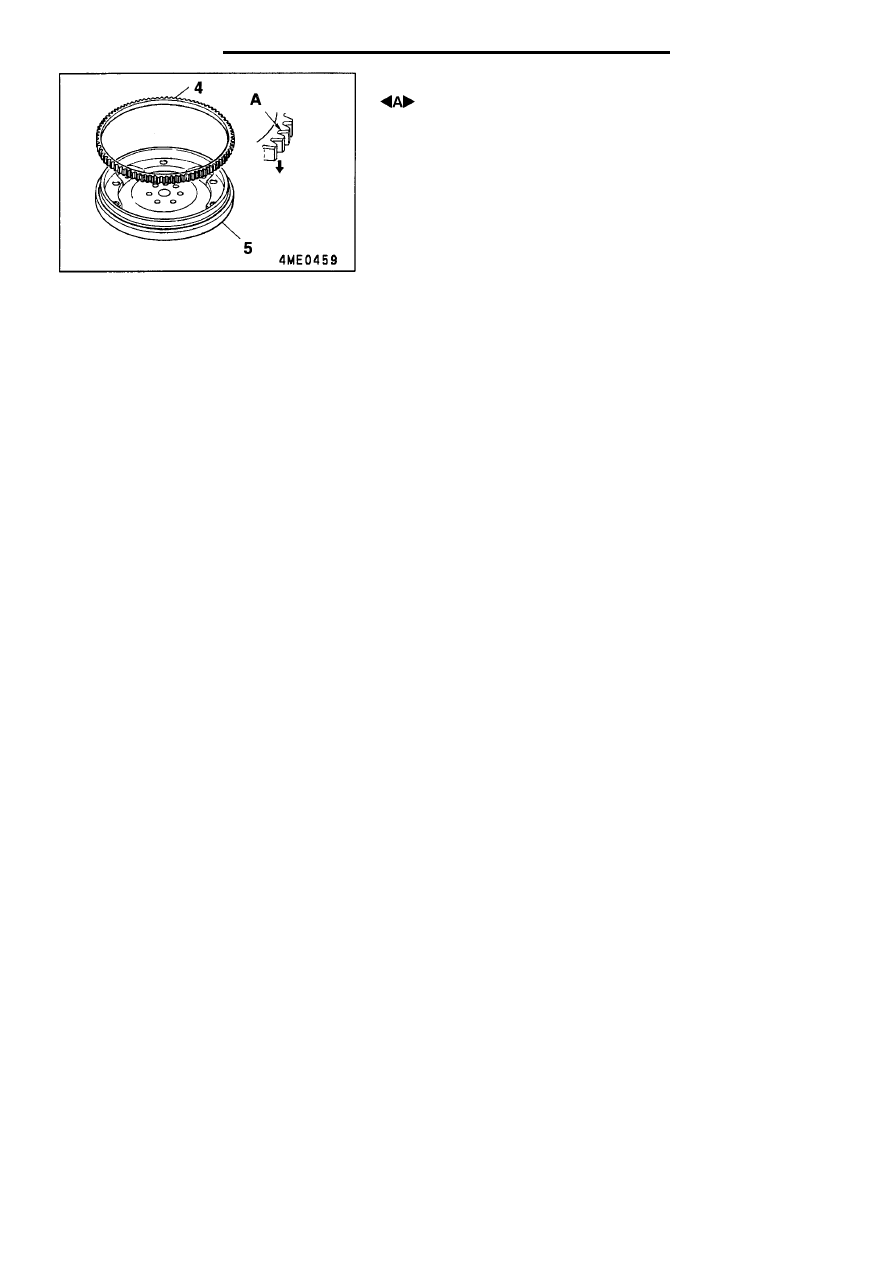

(2)  Установите зубчатый венец 4 на пластину привода гидро

трансформатора 5 так, чтобы сторона без скосов вершин зубь
ев была направлена в сторону пластины привода гидротранс
форматора.
А:  Сторона со скосами вершин зубьев зубчатого венца 4



(4) Проверка
