Mitsubishi: техническое обслуживание автомобилей - часть 128





ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ







(5) Проверка

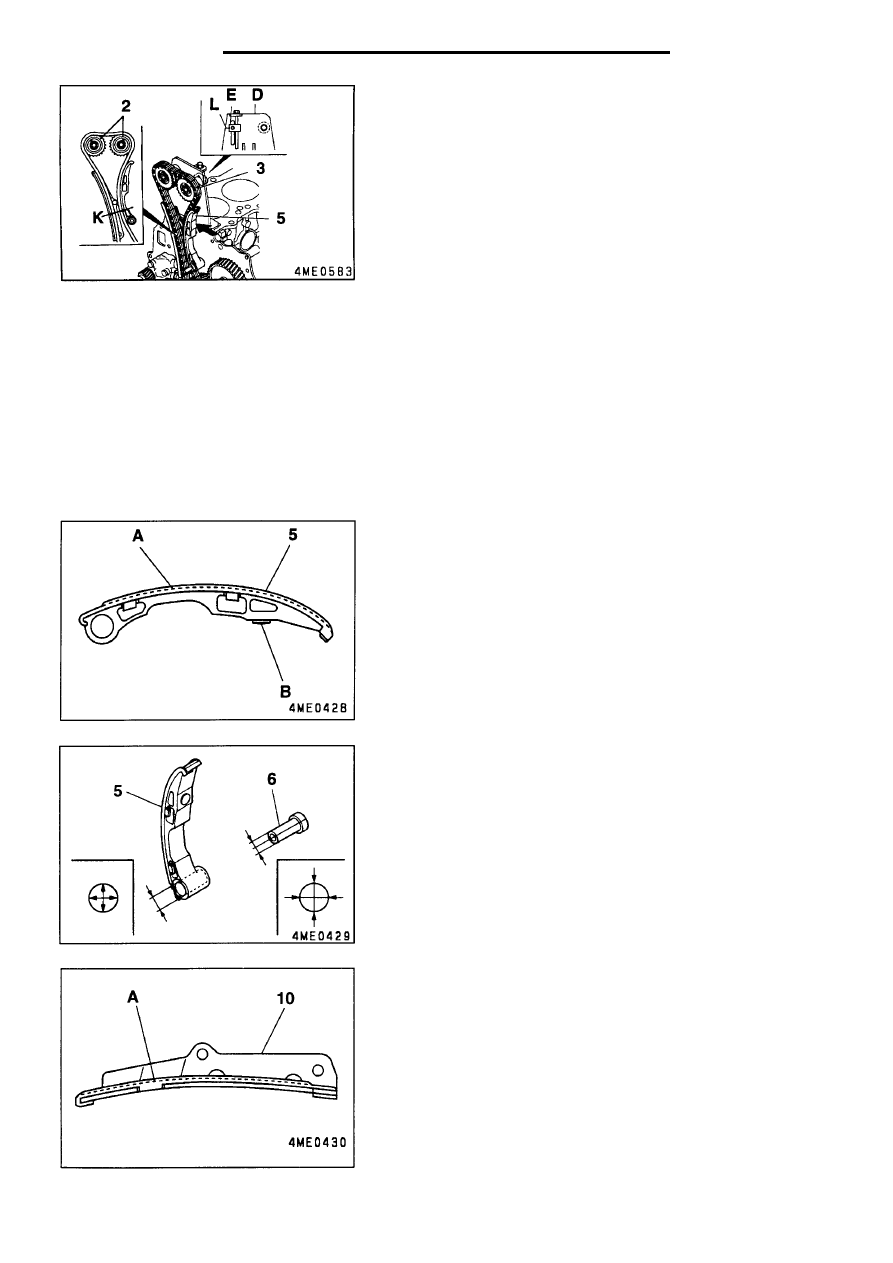

1. Цепь привода ГРМ

(1)  Совместите выштампованные линии L на регулировочной пла-

стине D и на узле болт-гайка Е крепления звездочки, и устано-
вите звездочку 2 распределительного вала в нормальное ра-
бочее положение.

(2)  Нажмите на башмак 5 натяжителя рукой, чтобы выбрать сла-

бину цепи привода ГРМ. Измерьте зазор К при натянутой цепи
привода ГРМ 3 (удлинение цепи). Если измеренный зазор
меньше предельно допустимого значения по техническим ус-
ловиям, то замените цепь привода ГРМ.



Номинальное значение: 16,5 мм



Предельно допустимое значение: 9 мм



2. Башмак натяжителя и ось башмака

(1)  Замените башмак 5 натяжителя в случае обнаружения трещин,

отслаивания или других дефектов на поверхности А из-за
скользящего контакта с цепью привода ГРМ и на поверхности
В, которая находится в контакте с натяжителем.





(2)  Измерьте зазор между башмаком 5 натяжителя и осью 6 баш

мака натяжителя. Если измеренный зазор превышает пре
дельно допустимое значение по техническим условиям, то за
мените дефектную деталь.

-

-

-



Номинальное значение: 0,06 – 0,18 мм



Предельно допустимое значение: 0,3 мм





3. Успокоитель цепи привода ГРМ



Замените успокоитель 10 цепи привода ГРМ в случае обнару
жения трещин, отслаивания или других дефектов на поверхно
сти А из-за скользящего контакта с цепью привода ГРМ.

-

-









147

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



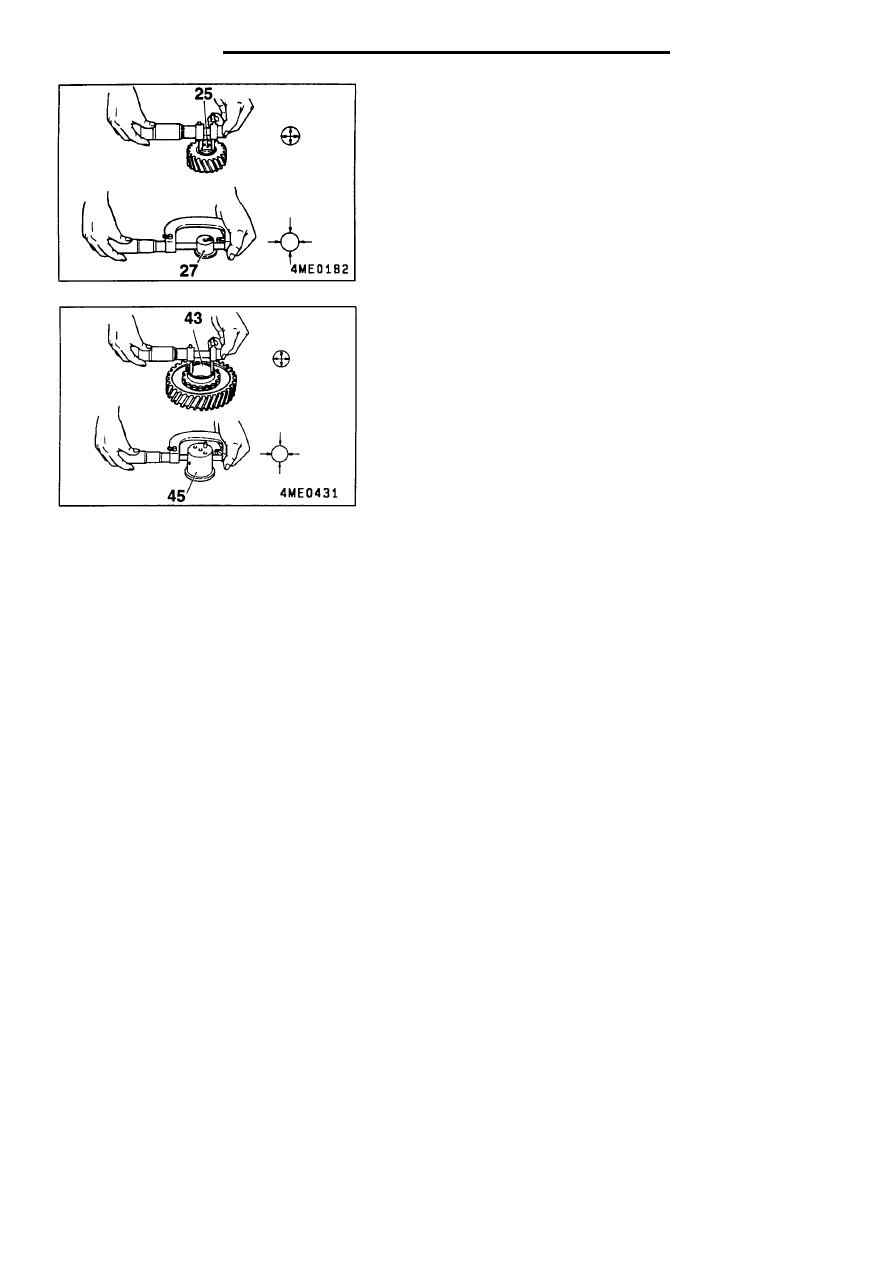

4. Втулка левой промежуточной шестерни и ось левой
промежуточной шестерни



Если зазор между осью 27 левой промежуточной шестерни и
втулкой  25 левой промежуточной шестерни превышает пре
дельно допустимое значение по техническим условиям, то за
мените дефектную деталь.

-

-



Предельно допустимое значение: 0,1 мм



Номинальное значение: 0,02 – 0,05 мм







5. Втулка блока промежуточной шестерни-звездочки и ось
блока промежуточной шестерни-звездочки



Если зазор между втулкой 43 блока промежуточной шестерни-
звездочки и осью 45 блока промежуточной шестерни-звездочки
превышает предельно допустимое значение по техническим
условиям, то замените дефектную деталь.



Предельно допустимое значение: 0,1 мм





Номинальное значение: 0,02 – 0,06 мм

















148

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



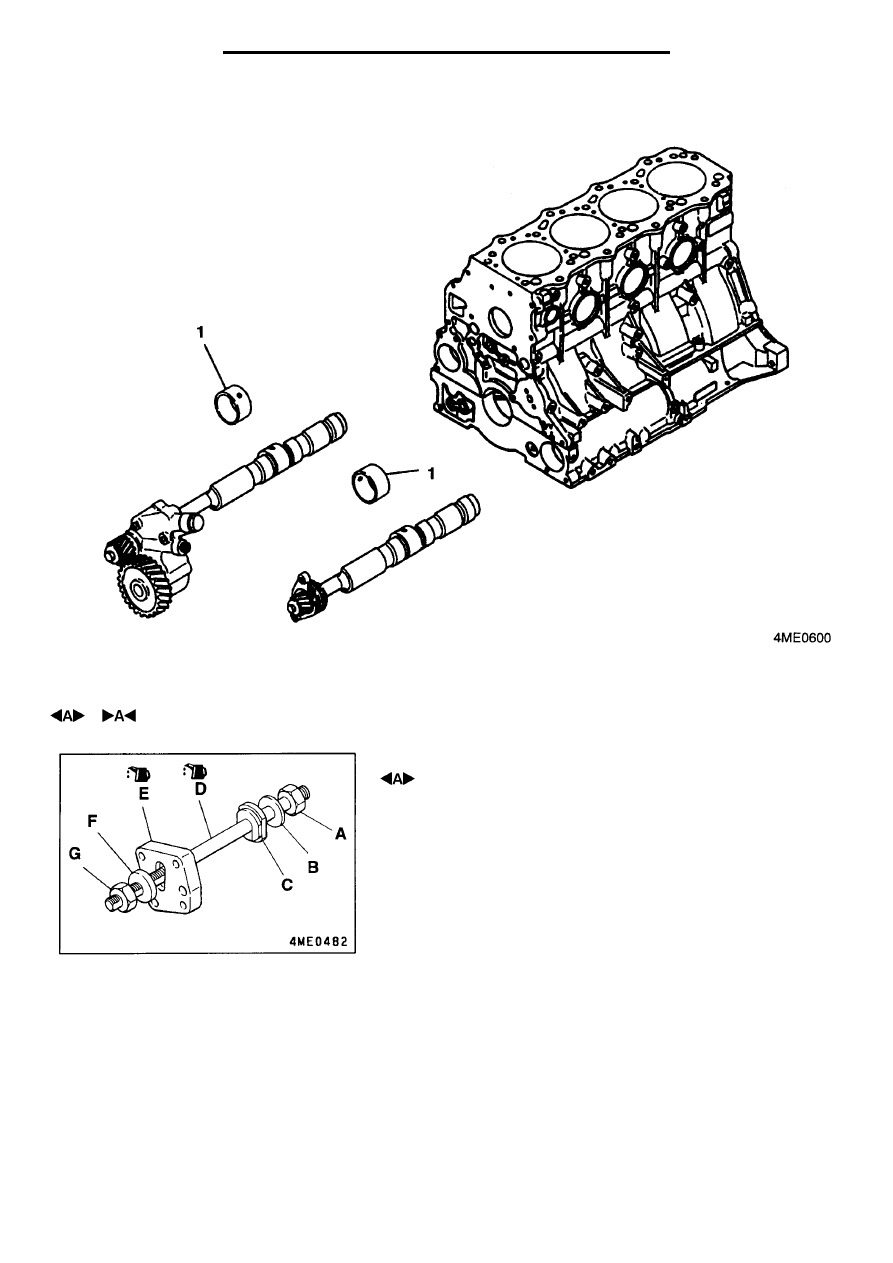

6-13. ВТУЛКА УРАВНОВЕШИВАЮЩЕГО ВАЛА
(1) Снятие и установка

















Последовательность снятия
1. Втулка уравновешивающего вала








(2) Основные операции по снятию



Снятие втулки уравновешивающего вала

С помощью специального приспособления, снимите втулки 1 урав-
новешивающих валов следующим образом:
Составные части специального приспособления МН 062490 –
съемник втулок уравновешивающих валов:

А:  Гайка
В:  Шайба
С:  Съемник
D:
Тяга съемника
Е:  Пластина
F:  Шайба
G:  Гайка

Внимание
Смажьте моторным маслом поверхности скольжения пласти-
ны Е и тяги съемника D.






149

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



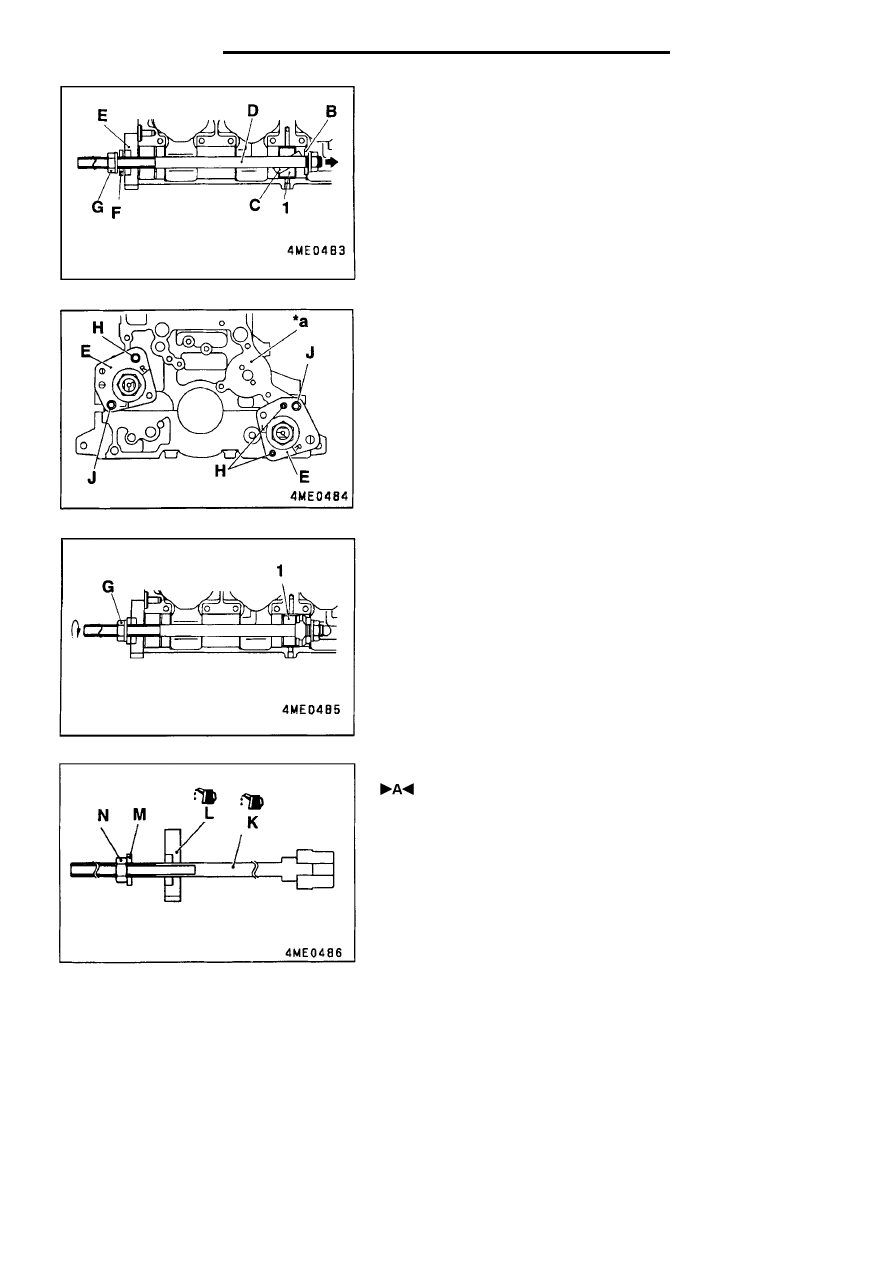

(1)  Установите специальное приспособление как показано, про

пуская съемник C через втулку 1 уравновешивающего вала,
одновременно наклоняя съемник, как показано на рисунке.

-

(2)  Потяните тягу D съемника до контакта шайбы В со съемником

С. Затем затягивайте гайку G до тех пор, пока пластина Е не
будет слегка прижата гайкой.





(3)  Прикрепите пластину Е к блоку цилиндров с помощью болта J


H:Направляющий штифт



J:Болт (М8 х 1,25 мм)

Внимание

Закрепленное положение пластины Е различно при снятии
втулок 1 левого и правого уравновешивающих валов.
Обеспечьте закрепление пластины в правильном положе-
нии.





(4)  Затягивайте гайку G дальше, чтобы извлечь втулку 1 уравно-

вешивающего вала.









(3) Основные операции по установке

 Установка втулок уравновешивающих валов

С помощью специального приспособления  установите втулки 1
уравновешивающих валов следующим образом:
Составные части специального приспособления МН062717 – при-
способление для установки втулки уравновешивающего вала

К:  Приспособление для установки (оправка)
L:
Пластина
M:  Шайба
N:  Гайка

Внимание
Смажьте моторным маслом поверхности скольжения оправки
K и пластины L.






150
