ГЛАВА 1

КОЛЕСА И ШИНЫ





1. КОЛЕСА И ШИНЫ
1.1. Шины


• Назначение шин





Рис. 1.1.





Рис. 1.2.

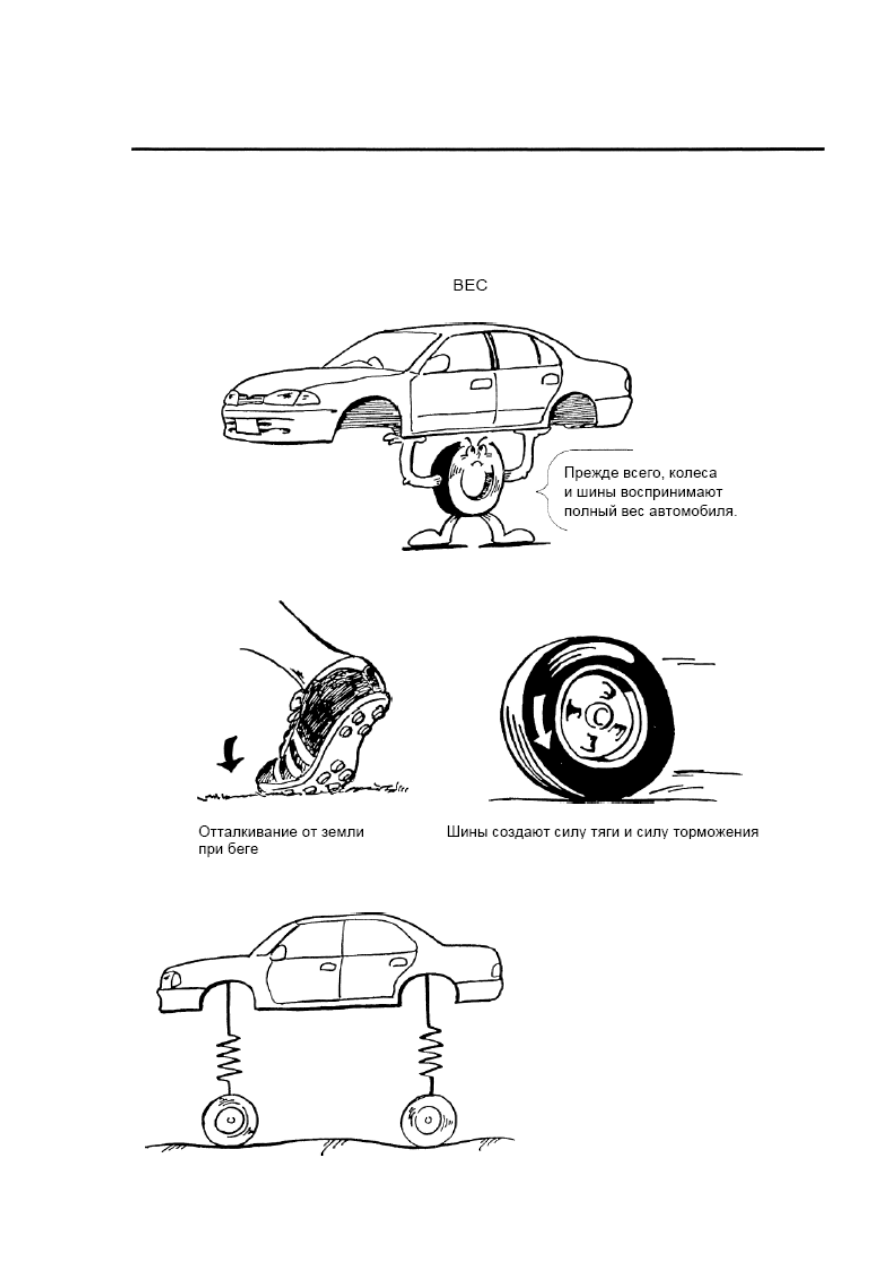

Шины

частично

поглощают

энергию  ударов,  возникающих
при  движении  по  поверхности
дороги, Они работают как упругие
элементы,

деформируясь

в

вертикальном направлении.





5

Рис. 1.3.






1.1.1. Конструкция и принцип действия

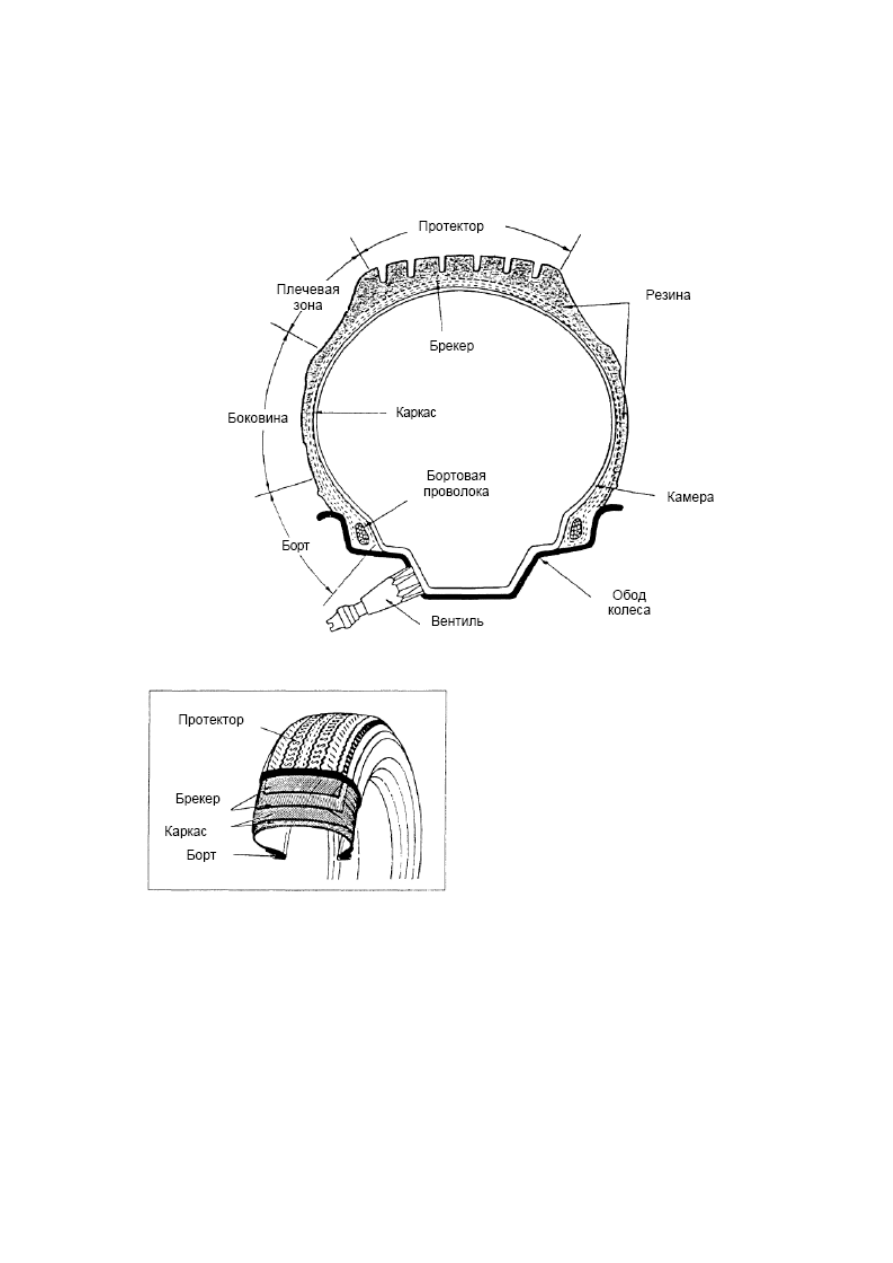

Рис. 1.4. Элементы шины легкового автомобиля





Рис. 1.5.



1) Протектор
Протектор – часть

шины,

непосредственно  контактирующая  с
поверхностью

дороги

и

представляющая  собой  толстый  слой
резины,

способный

противостоять

износу,  ударам  и  другим  причинам
повреждения. Рисунок рельефной части
протектора  обеспечивает  наилучшее
сцепление

шины

с

дорожной

поверхностью, позволяя реализовывать
значительные  тяговые  и  тормозные
силы без буксования и заносов.





6
