Клапаны переключения
Клапаны  переключения  предназначены  для  управления  переключением

передач (рис.6-20).

В  чисто  гидравлических  системах  управления  моменты  переключения

определяются  соотношением TV-давления  и  давления  скоростного  регулятора.
Поэтому  к  одному  торцу  клапана  подводится  давление  клапана-дросселя,  а  к
другому  давление  скоростного  регулятора  (рис.6-20).  В  зависимости  от
соотношения этих давлений  клапан может занимать крайнее нижнее положение
(передача  выключена)  или  крайнее  верхнее  положение  (передача  включена).  С
помощью  пружины,  действующей  на  торец  клапана  со  стороны  подвода TV-
давления, можно осуществлять корректировку моментов включения и выключения
передачи.  Кроме  того,  пружина  при  отсутствии  в  гидросистеме  давления
удерживает  клапан  переключения  в  положении,  соответствующему  выключению
передачи.

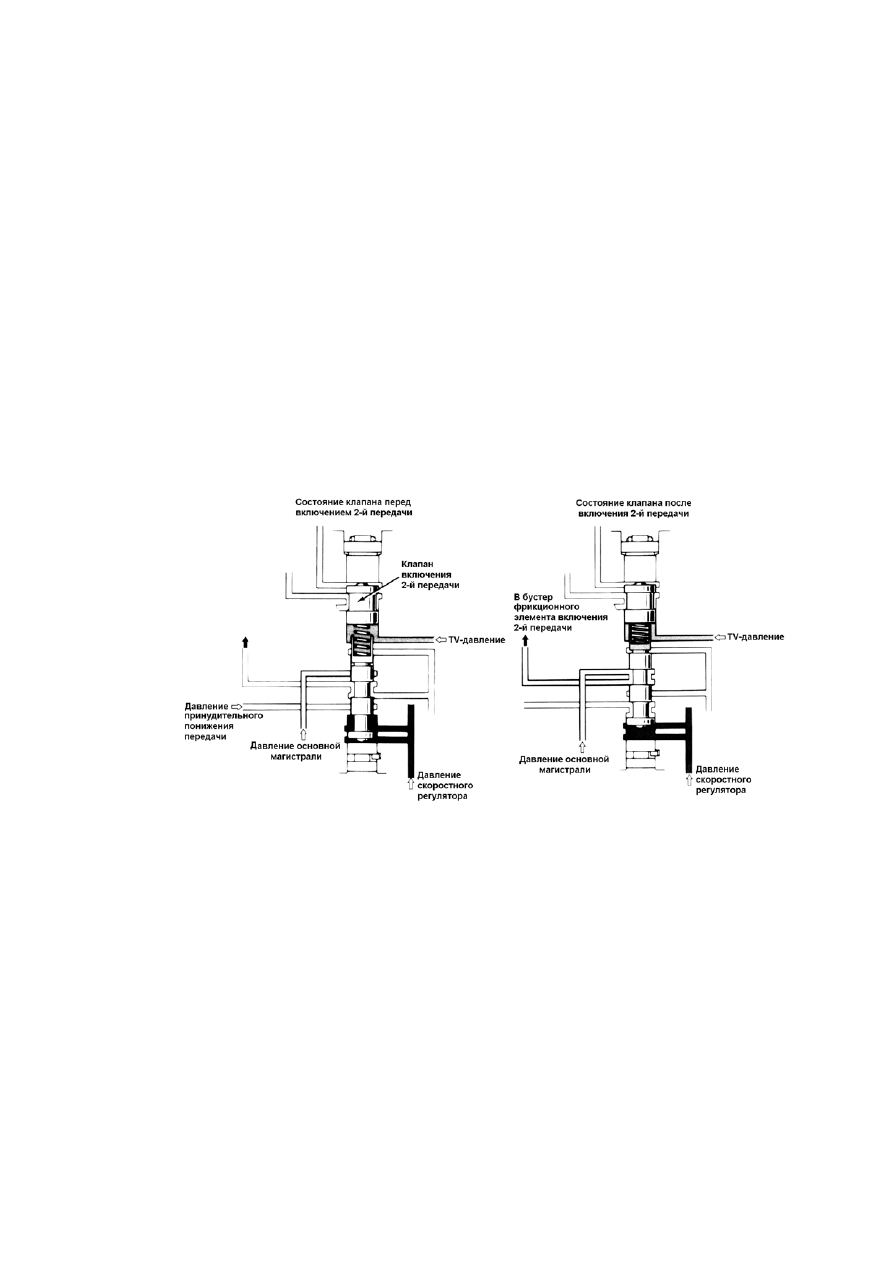

Рис. 6-20



Рассмотрим  принцип  работы  клапана  переключения  несколько  подробнее.

В  начальный  момент  суммарная  сила  упругости  пружины  и  давления
клапана-дросселя,  действующая  на  правый  торец  клапана,  больше  силы
давления  скоростного  регулятора,  которая  приложена  к  левому  торцу  клапана
(рис.6-21а).  Это  обстоятельство  определяет  крайнее  левое  положение  клапана.
При  этом  клапан  своим  правым  пояском  перекрывает  отверстие  подвода
давления  основной  магистрали  и  не  позволяет,  таким  образом,  жидкости  пройти
через клапан и попасть в гидропривод фрикционного элемента управления АКПП.





103

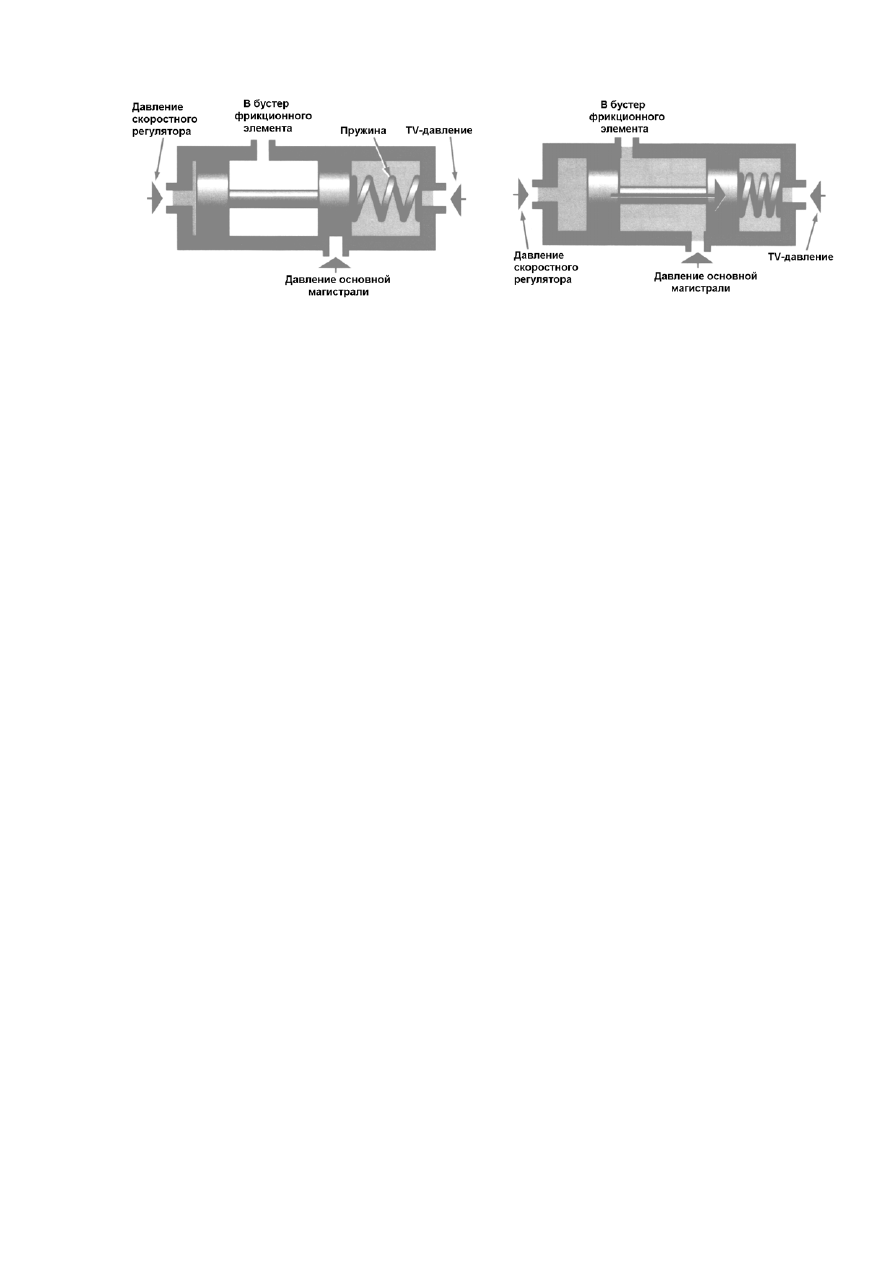

Рис. 6-21 а)

Рис. 6-21 б)



Как  только  сила  давления  скоростного  регулятора,  в  результате  роста

скорости автомобиля, станет больше суммарной силы пружины и силы давления
клапана-дросселя, так сразу же клапан переместится в крайнее правое положение
(рис.6-21 б).  При  этом  основная  магистраль  через  клапан  переключения
соединяется  с  магистралью  подвода  давления  в  бустер  фрикционного  элемента
управления, в результате чего начнется процесс переключения передачи.



104

6.2.4. КЛАПАННАЯ КОРОБКА
Большая  часть  клапанов  системы  управления  АКПП  расположено  в

клапанной  коробке  (рис.6-22).  Корпус  клапанной  коробки  чаще  всего
изготавливается из алюминиевого сплава. Клапанная коробка с помощью болтов
крепится к картеру АКПП.

В  корпусе  клапанной  коробки  имеются  многочисленные  каналы  весьма

причудливой  формы.  В  некоторых  таких  каналах  устанавливаются  одноходовые
шариковые  клапаны.  Кроме  того,  на  торцевых  поверхностях  имеются  отверстия
для установки в них деталей многочисленных клапанов.  Большинство клапанных
коробок  состоит  из  двух  или  трех  частей,  которые  стягиваются  между  собой
болтами, а между ними устанавливают сепараторные (разделительные) пластины
с  прокладками.  Часть  каналов  гидросистемы,  а  иногда  и  часть  клапанов
располагаются  в  картере  АКПП.  Сепараторные  пластины  имеют  большое
количество калиброванных отверстий (жиклёров), через которые осуществляется
сообщение между различными частями клапанной коробки.

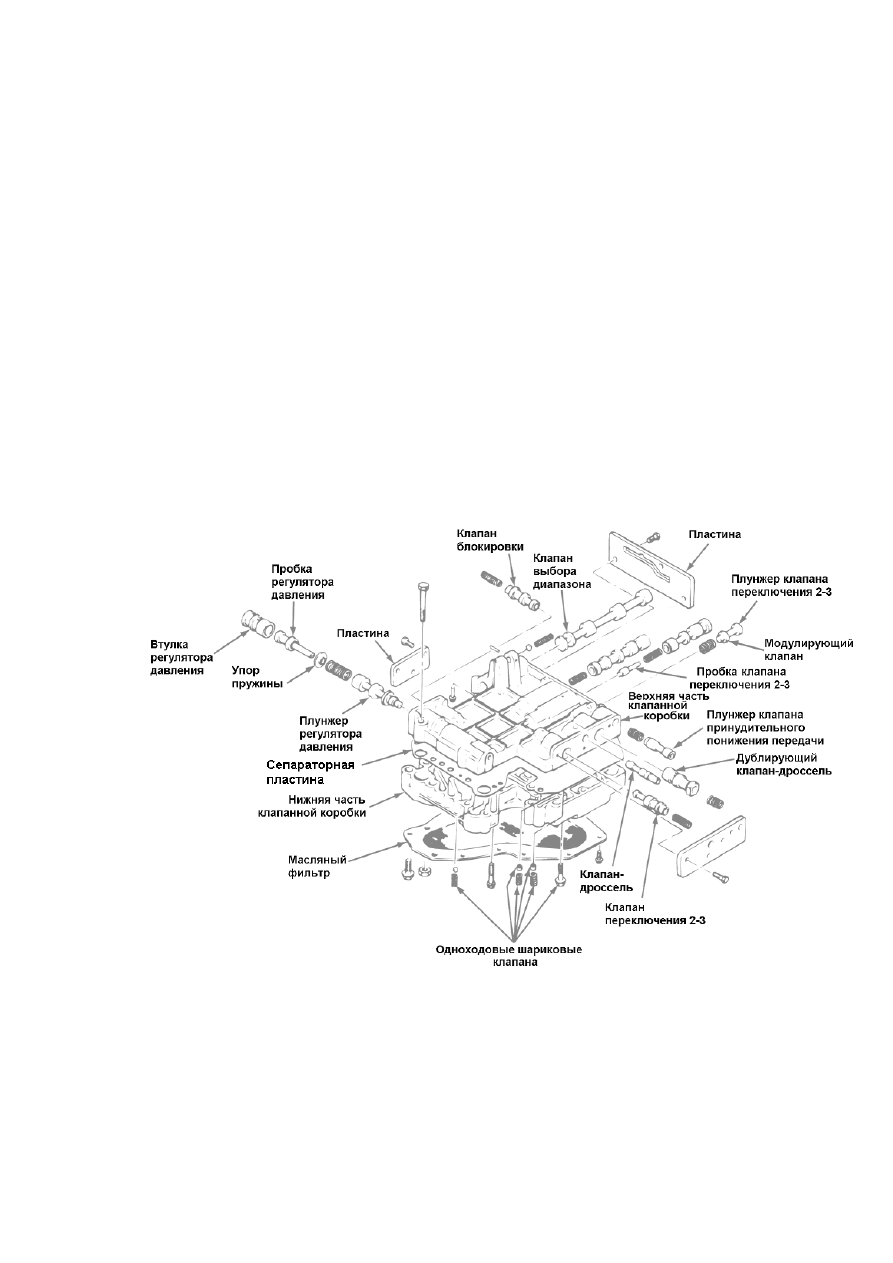

Рис. 6-22



Клапанные  коробки  АКПП  современных  автомобилей  имеют  в  своем

составе соленоиды (рис.6-23), наличие которых обеспечивает более качественное
управление процессами, протекающими в системе управления АКПП.



105

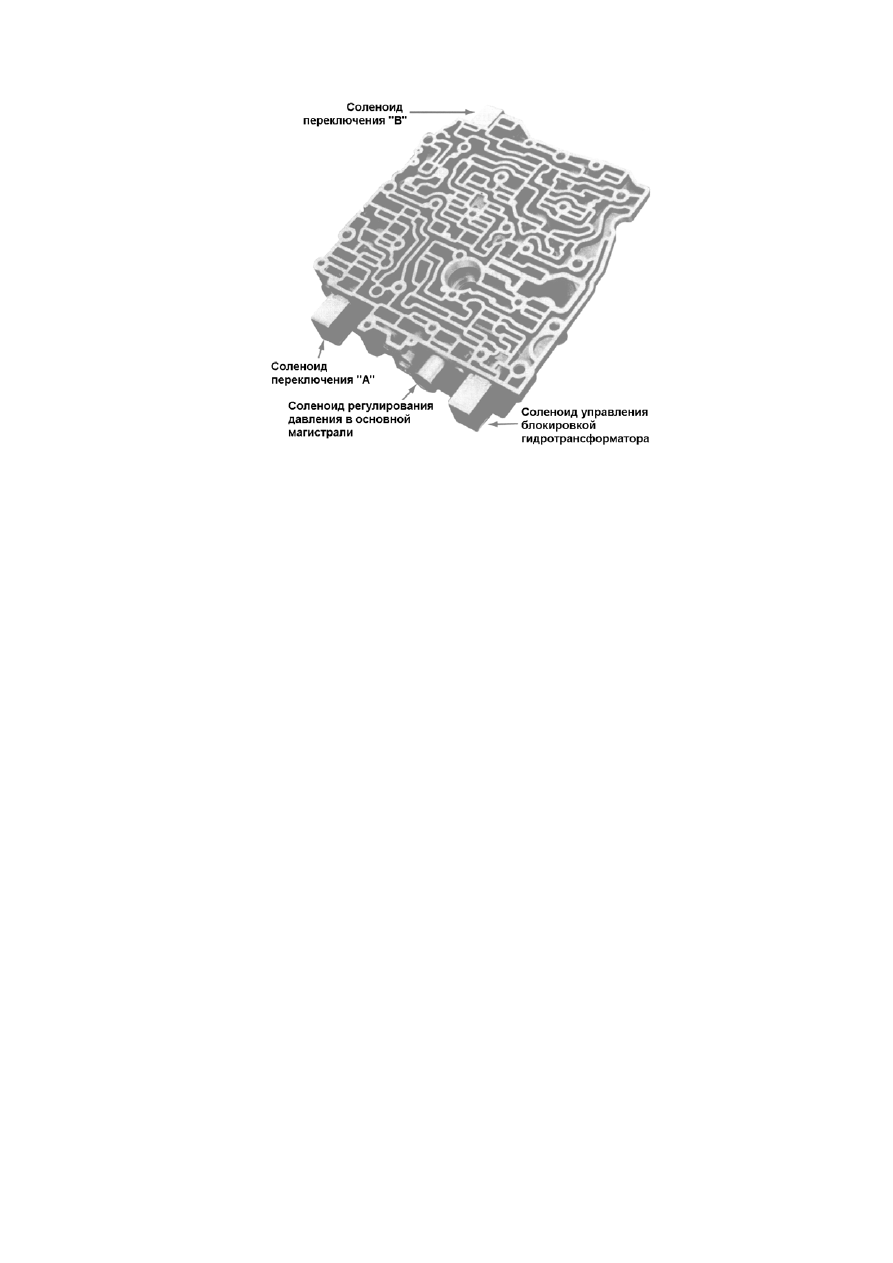

Рис. 6-23
